控制柜空调的结构和机制

用于防尘结构的“内部循环式双箱结构”

我们的控制柜空调采用内部循环系统和双箱结构。
因此，即使在有灰尘或油雾的环境中，脏空气也不会被吸入面板，从而保持面板内部清洁。

要点1：控制柜空调的气流有“面板内”和“面板外”两个系统。
要点2：控制柜空调内部有一个密封的双箱体（冷却室），与面板外部独立。
要点3：来自面板外部散热侧的脏空气不会进入面板内部。
要点4：因此，面板内部的循环路径相当于IP54。*不包括排水管部分

侧面安装型

配备冷冻循环用于冷却和除湿

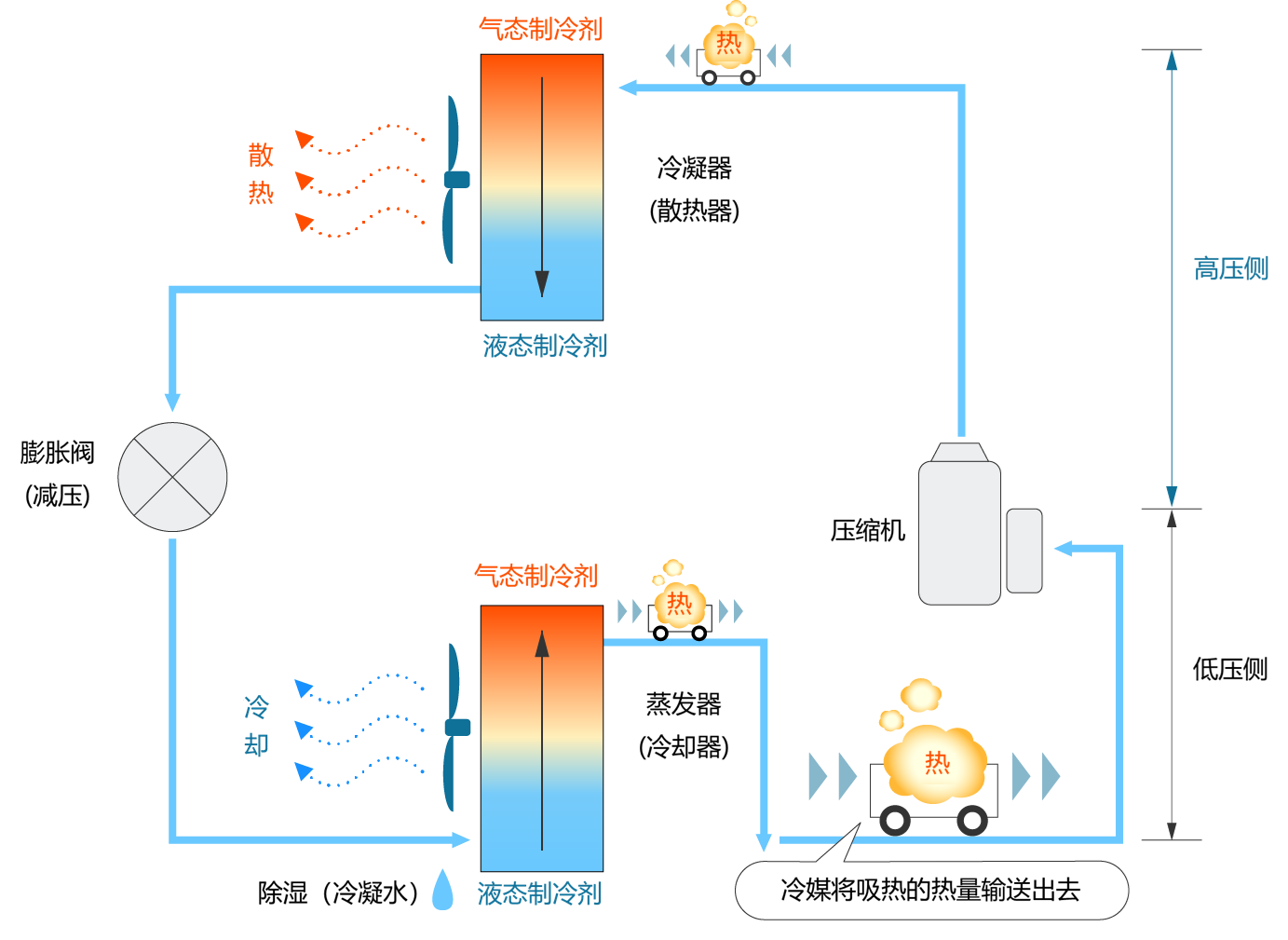

控制柜空调是室内空调室内机和室外机的紧凑结构。
室外机是“冷凝器”，室内机是“蒸发器”。
冷凝器也称为“散热器”，因为它释放板外吸收的热量。
是暖空气出来的室外机一侧。
蒸发器也称为“冷却器”，因为它通过吸收板材的热量来冷却。 它是指散发冷空气的空调本体，室内机侧。
冷凝器和蒸发器称为热交换器，利用热量从高温移动到低温的特性。
在冷冻循环中，冷媒扮演着重要的角色。冷媒负责携带热量。

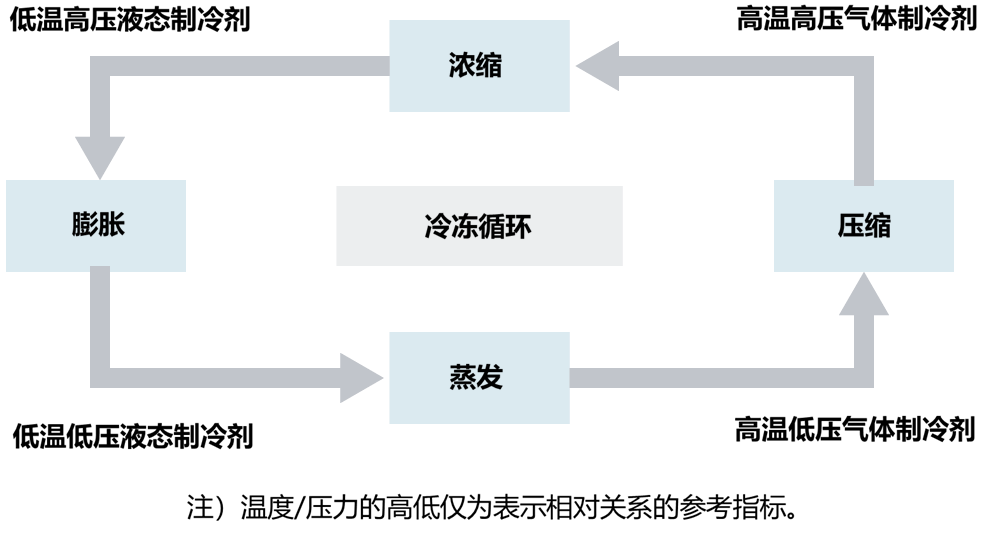

冷冻循环如下图所示：

压缩

为了利用室温空气或水来冷凝和液化气态冷媒，必须进一步提高冷媒的温度，因此气态冷媒在压缩机中不断被压缩，在排出之前温度不断升高。

冷凝

当高温、高压的气态冷媒被周围的空气或水冷却时，就会冷凝变成液体，释放出在冷凝器中交换的热量。

膨胀

高压液态冷媒在受到膨胀阀限制流量后立即膨胀，并且随着部分液态冷媒蒸发而吸收热量，从而降低冷媒的温度。

蒸发

低温低压的液态冷媒吸收与其接触的空气中的热量并蒸发。吸收热量的空气被冷却，并作为冷风送出。

Apiste独有的“温和冷却”可实现安全舒适的冷却和除湿

控制柜空调大致可分为两种类型。

・速冷空调“急速冷却型”
快速冷却型控制柜空调旨在快速冷却控制柜内部。

​缓慢冷却空调"温和冷却型"
控制柜空调型认为，当面板中的设备发热，面板内的温度升高时，最好慢慢地逐渐冷却。Apiste温和冷却型 "的控制柜空调从开发之初就将温和冷却作为一种产品理念。

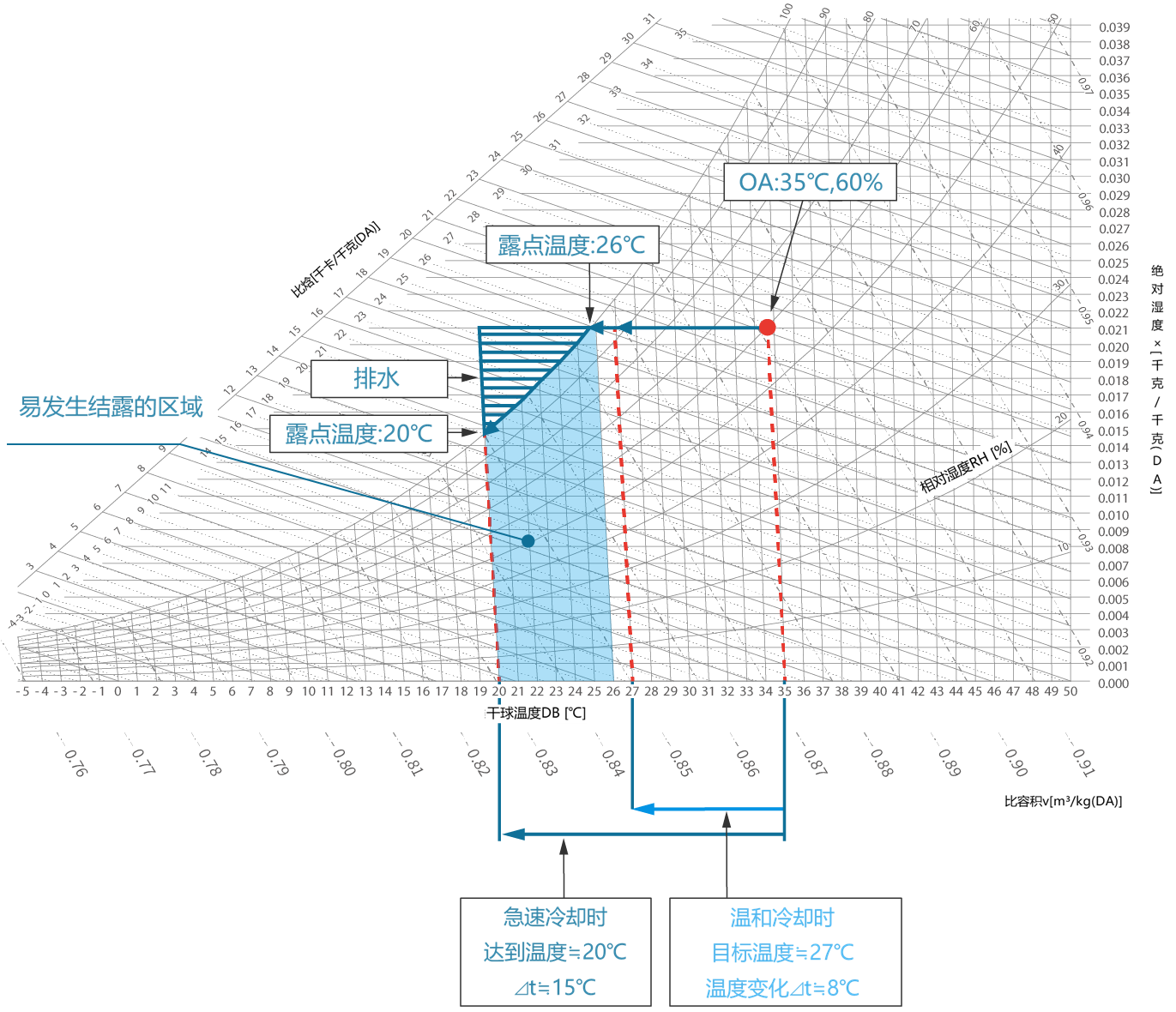

下面的湿度图比较了控制柜内温度为 35°C/60% 时使用①快速冷却（排气温差 = 15°C）和②温和冷却（排气温差 = 8°C）进行冷却的结果。

·35°C/60%露点温度≈26°C (如果低于露点温度，可能会发生冷凝)

·快速冷却时的到达温度≈20°C

·温和冷却时的到达温度≈27°C

·快速骤冷的问题是什么?
(1) 因过冷却而低于露点温度，容易发生结露。
(2) 排水可能会急剧流出。

·温和冷却的优点是什么?
(1) 不易超过露点温度，结露风险极低。
(2) 突然排出排水的风险低。

快速冷却和温和冷却之间的区别

结露发生条件特性
