室外控制柜所需制冷能力计算的基础知识及其他注意事项

如何计算室外控制柜所需的制冷能力

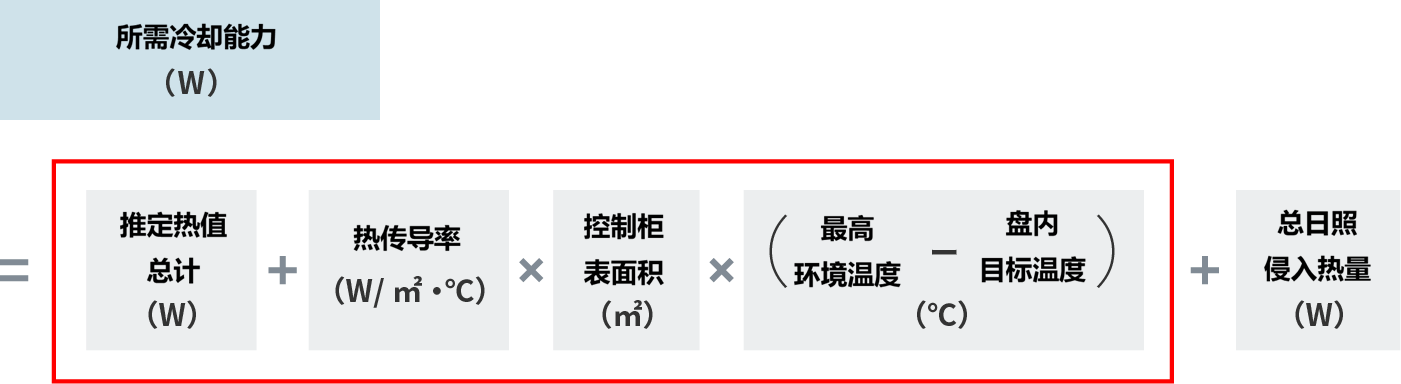

所需制冷能力（W）= 预计总发热量（W）+ 总传热系数（W/m²・℃）x控制柜表面积（m²）x（最高环境温度 - 面板内所需温度）℃ + 总太阳辐射侵入热量（W）

选择基本点

①在红框内，勾选以下必要的信息，就像如何计算室内控制柜的热量一样。
（示例）面板内部的估计发热量、控制柜的有效表面积、最高环境温度、所需设定温度等。
→更多详情请点击选择最佳空调的基础知识（计算热量和所需的制冷能力）请参阅文章“

②对于室外控制柜，必须考虑阳光直射的影响，因此必须计算进入系统的太阳辐射总量。

总日射侵入热量
(W)=外部空气温度上升
(°C)×热通过率
(W/m ² ·°C)×各面的表面积
(m ²)

外部空气温度的相应上升 (°C) 可通过各面的日照量 (W/m2) × (太阳吸收率/机箱外表面热传递率 (W/m2・°C) ) 这一公式求出。

※太阳吸收率:因表面材质、颜色、透过率等而异。

※机箱外部热传递系数:无风条件下约为10W/m2·°C,风速1~2m/s时约为15W/m2·°C。

※热通过率:板厚2mm的钢板，约5 [W/m2・°C] 。盘用热相关设备工业会规定为5~6 W/m2・°C。

室外控制柜的太阳辐射量（=总太阳热穿透量）取决于安装的地区和时间、外壳表面的颜色/材料/厚度、外壳结构（双层结构、遮阳板的安装等）以及周围的通风条件。
*参见快速解释①

作为示例，让我们使用具有以下条件的控制柜进行计算。
◎ 高度2000mm、宽度1000mm、深度500mm
◎门朝南◎东京地区，7月22日，晴空，下午2点，无风
◎板材厚度：2mm，油漆颜色：浅米色，墙面为单层

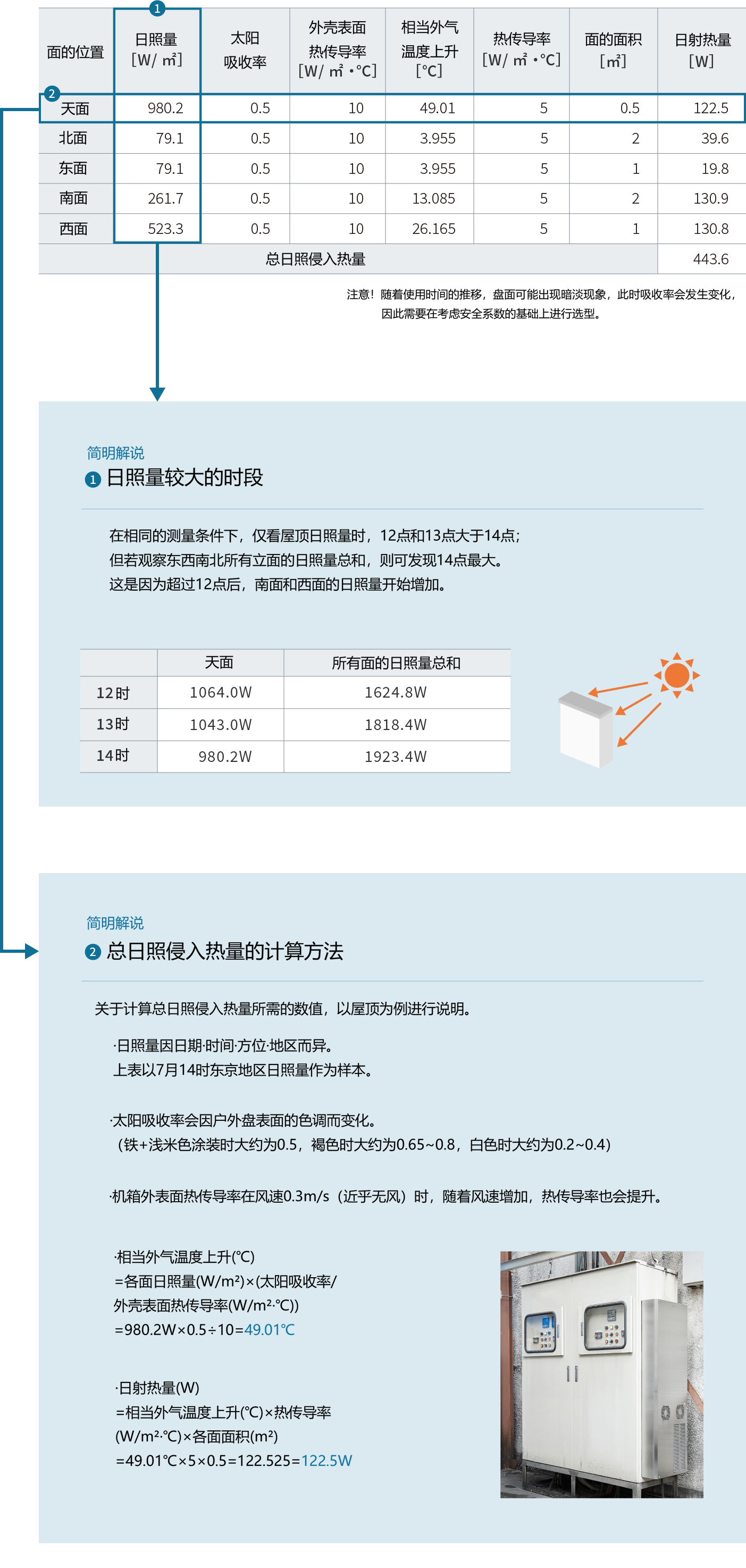

各面的日照热量适用于计算公式进行计算。
合计各面的日照热量，总日照侵入热量为443.6W。

*有关计算室外控制柜热容量的详细信息，请单击此处。
* 可以使用控制柜空调型号选择指南轻松计算室外控制柜所需的制冷能力。

计算玻璃表面户外标牌面板所需的制冷能力

近年来，户外数字标牌广告日益兴起。
同时，由于计算机、液晶显示器等设备因高温而存在断电、故障的风险，因此对冷却的需求也日益增加。
当使用控制柜空调作为室外控制柜时，请记住以下几点。

概念1：所需制冷能力的计算方法与室外控制柜基本相同，但由于玻璃表面的材质不同，进入玻璃表面的太阳热量会发生变化。
总太阳辐射侵入热量（W）=等效室外温升（℃）x总传热系数（W/m²/℃）x每个表面的表面积（m²）
等效室外温升（℃）=各表面太阳辐射量（W/m²）×（箱体外表面太阳吸收率/传热系数（W/m²･℃））

思考方法2.有必要估计和修正玻璃表面的日照量。

思维方式3.有必要估计和修正玻璃表面的太阳吸收率。

思维方式4.需要估计和修改玻璃表面的外壳外部热传递系数。

思考方法5.结果，要求外部空气温度显着升高 (°C) 。
