选择最佳空调的基础知识（计算热量和所需的制冷能力）

热量计算基础知识

热量计算点

① 列出面板内的额定输出和设备数量。

②如有零件清单，请检查清单上所列的额定输出及设备数量。

③如果您实际上正在查看控制柜并列出清单，请打开门并检查面板内的设备类型、额定输出和数量。

④ 从“控制柜中各设备发热列表”中查找相关设备的热损失率。

参考链接→各设备发热量一览

盘内收纳设备	散热量 (一般估算)
交流伺服放大器	额定输出 ~0.1kVA 约 40% ~0.5kVA 约 10% ~1kVA 约 8% ~3kVA 约 5%	~5kVA 4%左右 ~11kVA 3.5%左右 ~22kVA 3%左右
逆变器	额定输出 ~0.4kW 约 12.5% ~0.75kW 约 11% ~1.5kW 约 8% ~2.2kW 约 7% ~3.7kW 约 6%	~7.5kW 6%左右 ~11kW 5%左右 ~22kW 4.5%左右 ~30kW 4%左右

※对于3.7kW逆变器，它将是3.7kW×0.06=222 W.。

・计算额定输出 x 热损失率 x 每个面板内的设备数量的总和。

*您可以在我们的网站上轻松计算热量值。
→控制柜空调型号选择指南

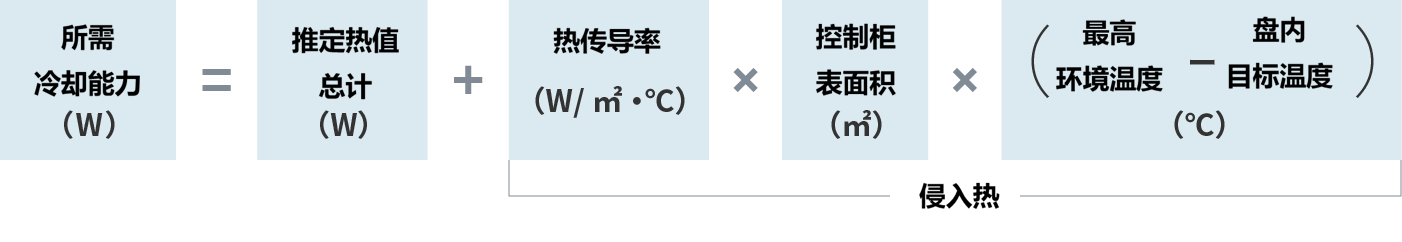

计算所需制冷能力的基础知识

*传热系数：根据控制柜的材质和厚度而变化，但对于典型的控制柜，指导值为 5 至 6 W/m²･℃，以2 毫米厚钢板的 5 W/m²･℃作为参考值（标准）。

*控制柜表面积：对于独立式面板，指有效控制柜的表面积，不包括底部面积和背面贴墙面积。（有效表面积）

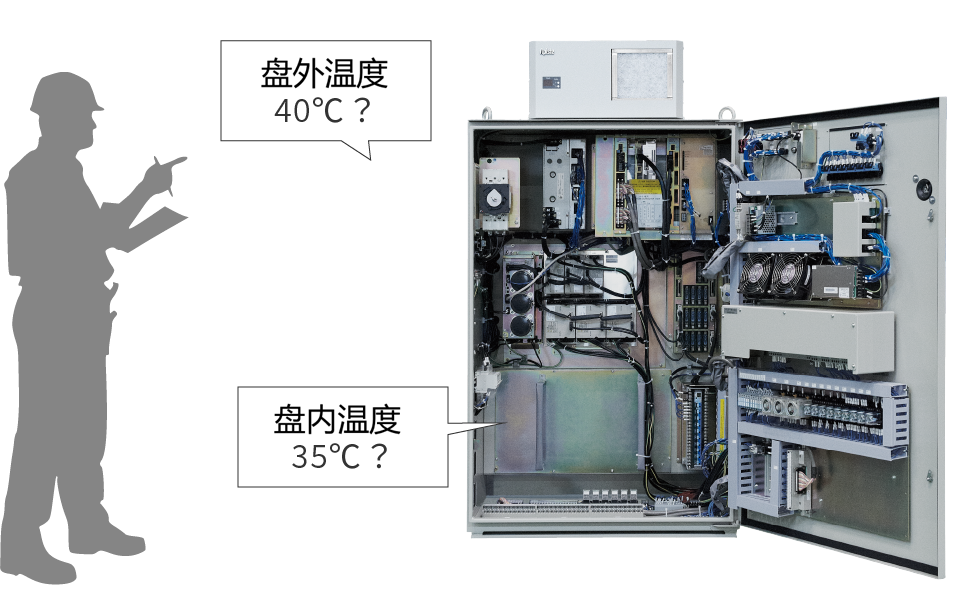

*最高环境温度：控制柜是安装环境，预计盛夏的最高温度。

*面板内所需温度：控制柜内所需的温度。建议温度为35°C。如果温度过低，可能会导致冷凝并增加消耗电力。

计算所需制冷能力要点

步骤1.计算面板内设备的预计总发热量（W）。
步骤2.检查控制柜的外部尺寸（H，W，D）（m）。
步骤3.检查控制柜与地板或墙壁接触的表面数量和面积（m²）。
步骤4.根据以上内容计算控制柜的有效表面积（m²）。
步骤 5. 确定预期的最高环境温度，例如盛夏。
步骤6.使用步骤1至5，计算所需的制冷能力（W）。

*我们建议在计算所需制冷能力时考虑安全系数。（建议参考值：1.2 至 2 倍）

选择最佳空调的基础知识

空调选择程序

步骤1.确定所需的制冷能力。
步骤2.选择侧装型或吸顶装型。

第 3 步：从产品系列中初步选择所需制冷能力或更高的型号。
*建议在计算所需的制冷能力时考虑安全率。(建议准则：约 1.2 至 2 倍）。

空调所需制冷能力（W）≧预计总发热量（W）

步骤4.检查所选空调的制冷能力特性图，看其是否能在实际温度条件能力提供超过所需的制冷能力。
产品目录中记载的制冷能力是环境温度为35℃、库内温度为35℃时能力，因此制冷能力会根据温度条件而变化。

考虑温度条件
空调所需制冷能力（W）≧预计总发热量（W）

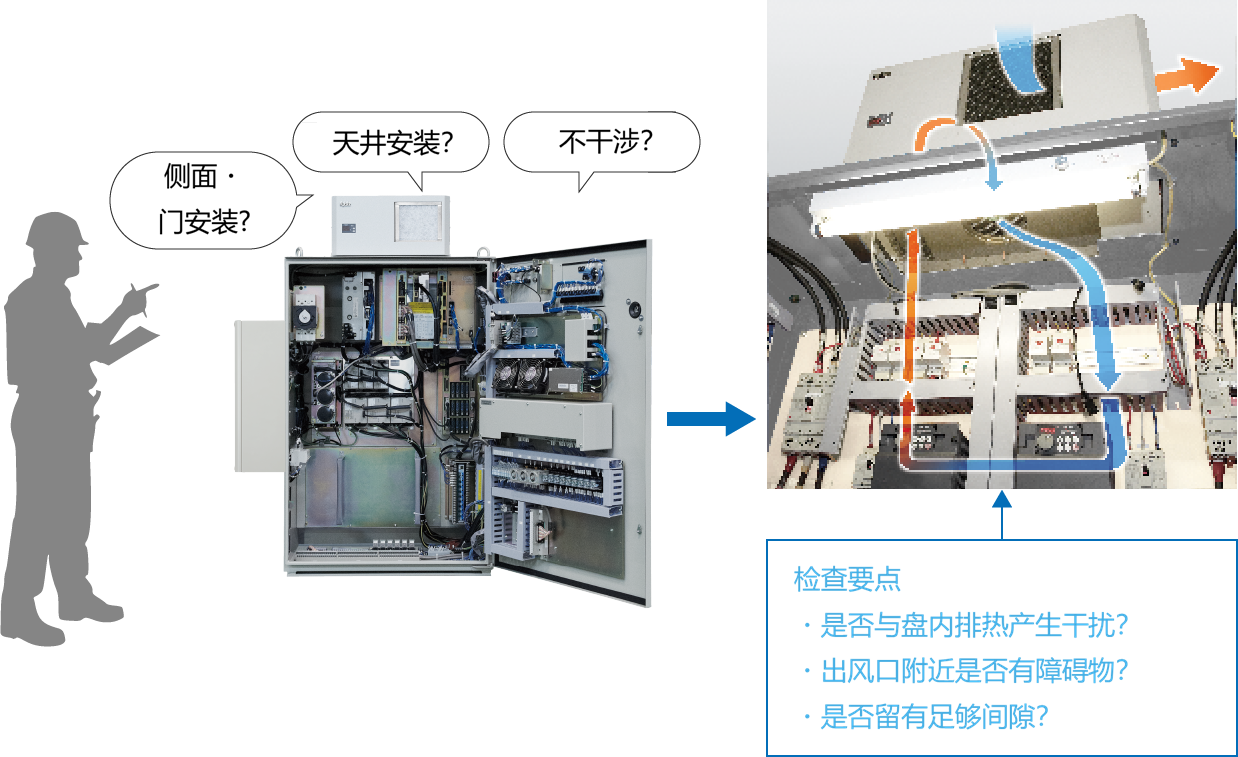

简要说明：控制柜空调最佳安装位置是什么？

在决定控制柜空调的安装位置时，请考虑以下几点：
确定最佳安装位置。

① 是否确保了盘内冷风的循环路径

②您要安装的控制柜的天花板、侧面或门上是否有障碍物？

3） 面板内部的变频器和伺服放大器的自冷风扇排出的热量是否与空调的冷风发生碰撞？

4) 您考虑的空调的外部尺寸和面板切口是否合适？

	侧装式	天花板安装
好处	・安装简便 -轻松更换过滤网和风扇 ・安全排水	·不占空间 ・不突出通道
缺点	·突出通道 ・有排热	・安装变得高 ・维护不善 ・显示器显示难以看到

如何解读制冷能力特性图

例)

• 盘内热量:950W
• 最高环境温度:40°C
• 盘内期望温度:35°C

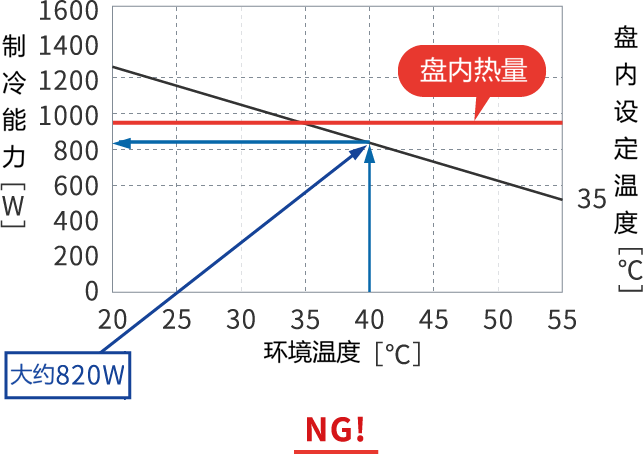

ENC-GR1000L-Pro（制冷能力1000W）

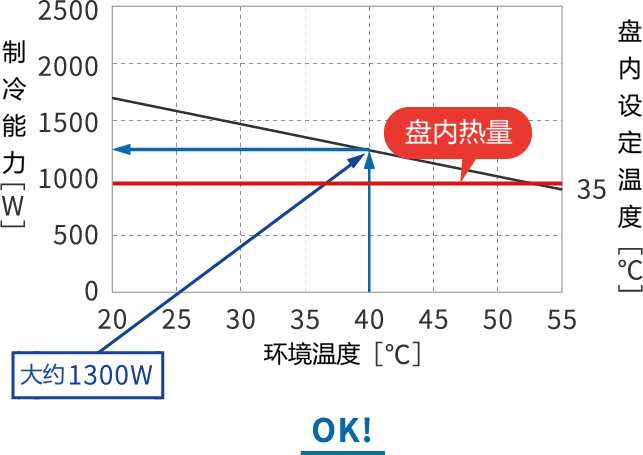

NC-GR1500L-Pro（制冷能力1500W）

快速解释：为什么空调的制冷能力会随着环境温度的升高而下降

控制柜空调的制冷能力特性图向下倾斜的原因是由于空调的散热能力。
散热能力由散热面积×传热系数×（冷凝器温度-环境温度）的公式决定。当环境温度升高，环境温度与冷凝器温度之差变小时，冷凝器中冷媒与外界空气之间可交换的热量减少，空调的制冷能力也随之下降。
当预计环境温度较高的场所使用时，必须根据冷却器的实际制冷能力来选择空调。
