โครงสร้างและกลไกของ เครื่องปรับอากาศสำหรับตู้ควบคุม

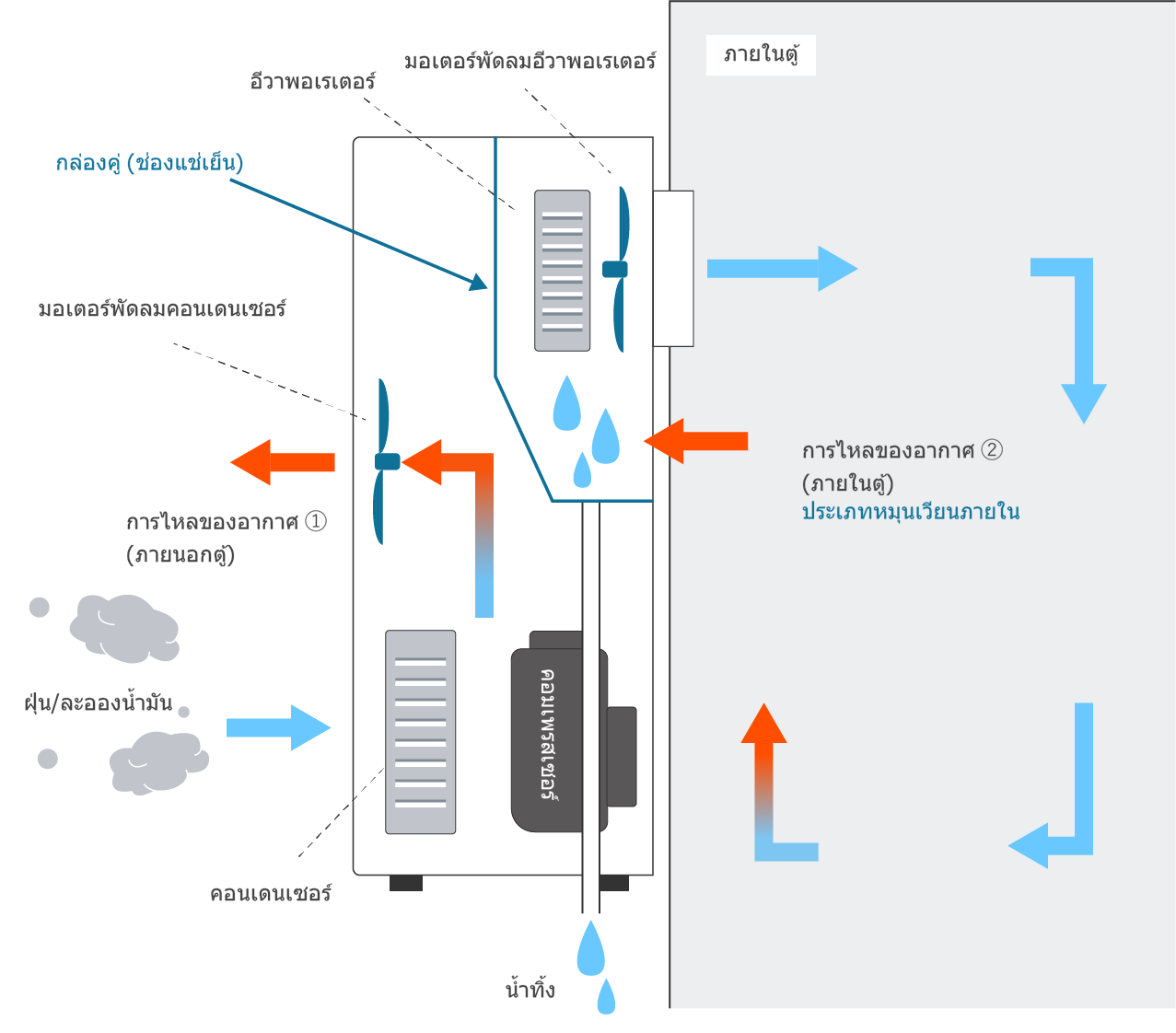

"โครงสร้างกล่องคู่แบบหมุนเวียนภายใน" เพื่อการป้องกันฝุ่น

เครื่องปรับอากาศสำหรับตู้ควบคุม ของเราได้รับการออกแบบโดยมี ระบบหมุนเวียนภายใน และ โครงสร้างกล่องคู่​
ดังนั้นแม้ในสภาพแวดล้อมที่มีฝุ่นหรือละอองน้ำมัน อากาศสกปรกก็จะไม่ถูกดึงเข้าไปในแผง ทำให้ภายในแผงสะอาด

ประเด็นที่ 1: การไหลเวียนของอากาศของ เครื่องปรับอากาศสำหรับตู้ควบคุม มีสองระบบ: "ภายในแผง" และ "ภายนอกแผง"
จุดที่ 2: เครื่องปรับอากาศสำหรับตู้ควบคุม มีกล่องคู่ (ห้องระบายความร้อน) ที่ปิดสนิทอยู่ภายใน ซึ่งแยกจากภายนอกแผงควบคุม
ประเด็นที่ 3: อากาศสกปรกจากด้านระบายความร้อนภายนอกของแผง ไม่สามารถเข้าไปในแผงได้​
จุดที่ 4: ดังนั้น เส้นทางการไหลเวียนภายในแผงจึงเทียบเท่า IP54​ ​*ไม่รวมส่วนท่อระบายน้ำ

ประเภทการติดตั้งด้านข้าง

ติดตั้งระบบทำความเย็นเพื่อทำความเย็นและลดความชื้น

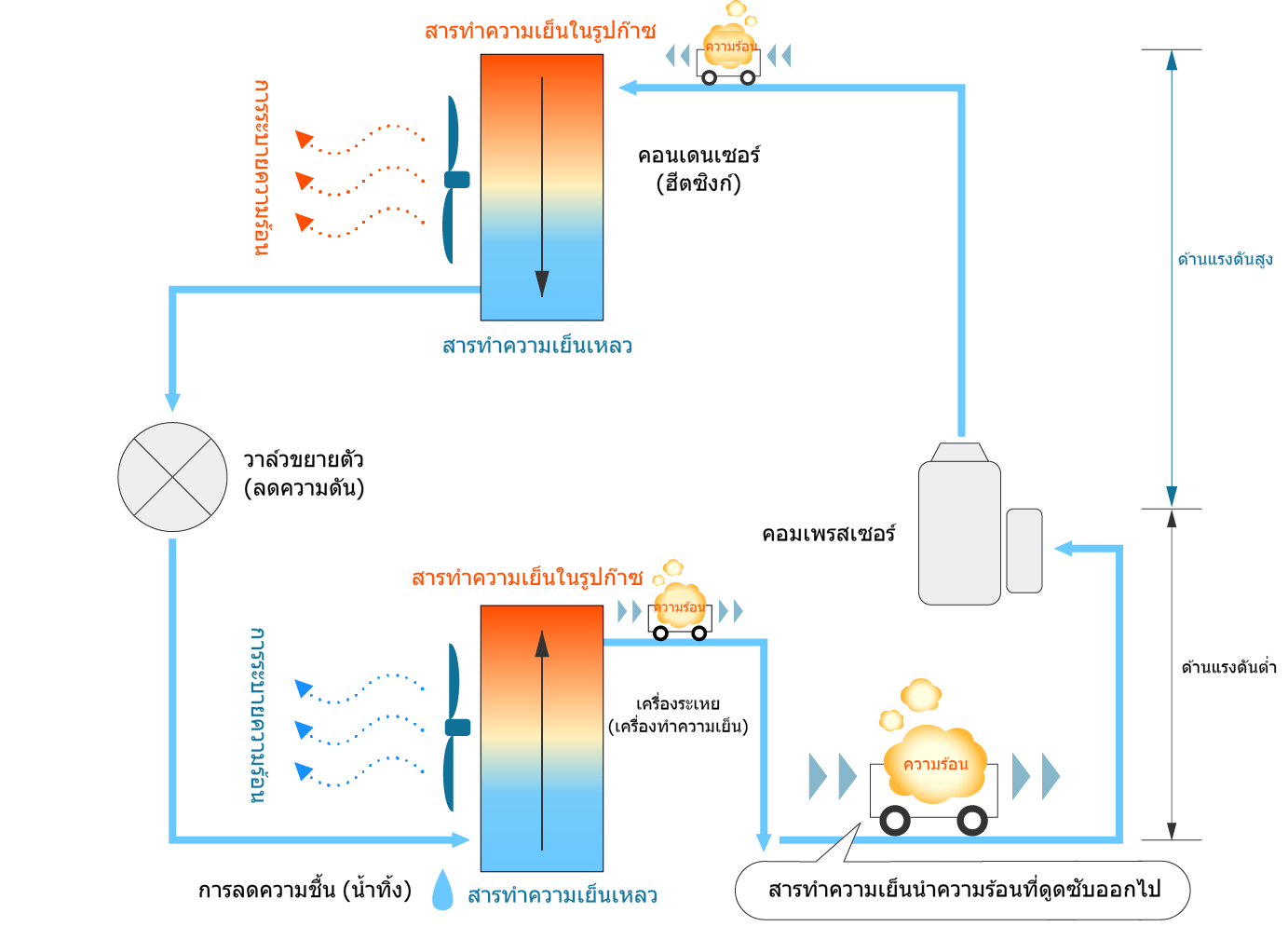

เครื่องปรับอากาศสำหรับตู้ควบคุม มีโครงสร้างกะทัดรัดซึ่งรวมเอาชุดภายในและภายนอกของเครื่องปรับอากาศในห้องไว้ด้วยกัน
หน่วยภายนอกคือคอนเดนเซอร์ และหน่วยภายในคือคอยล์เย็น
คอนเดนเซอร์ ยังเรียกอีกอย่างว่า "แผ่นระบายความร้อน" เนื่องจาก ทำหน้าที่ระบายความร้อนที่ดูดซับไว้ ออกสู่ภายนอกแผง
หมายถึงด้านยูนิตภายนอกที่พ่นลมอุ่นออกมา
เครื่องระเหย (Evaporator) หรือที่เรียกอีกอย่างว่า "เครื่องทำความเย็น" เพราะมันทำหน้าที่ระบายความร้อนของอากาศโดย การดูดซับความร้อน จากภายในแผง มันคือชุดภายในของเครื่องปรับอากาศที่ทำหน้าที่พ่นลมเย็น
คอนเดนเซอร์และเครื่องระเหยเรียกว่า เครื่องแลกเปลี่ยนความร้อน และใช้คุณสมบัติในการถ่ายเทความร้อนจากอุณหภูมิสูงไปยังอุณหภูมิต่ำ
​สารทำความเย็น มีบทบาทสำคัญในวัฏจักรการทำความเย็น มีหน้าที่ในการถ่ายเทความร้อน​

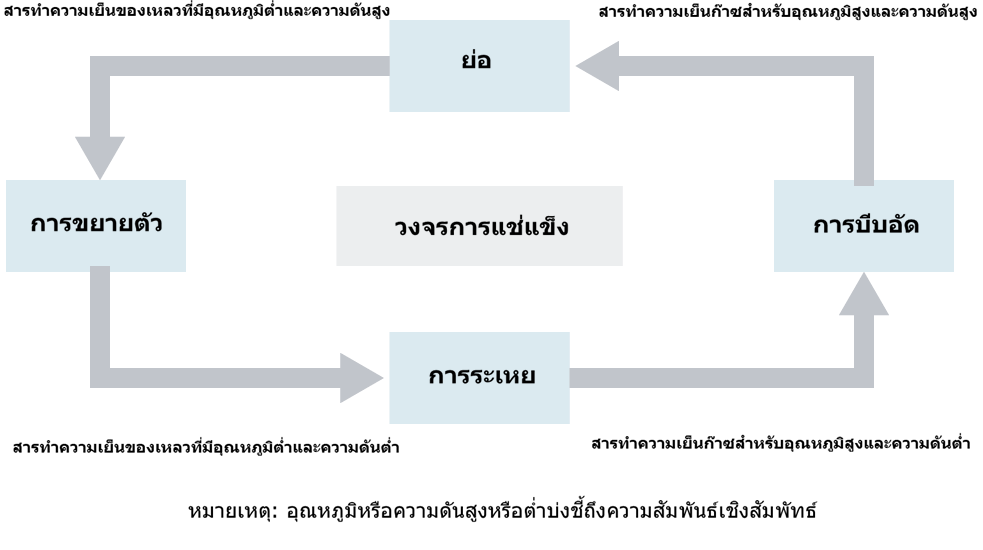

วงจรการทำความเย็นแสดงไว้ด้านล่างนี้:

การบีบอัด

เพื่อควบแน่นและทำให้สารทำความเย็นก๊าซเป็นของเหลวโดยใช้อุณหภูมิห้องหรือน้ำ อุณหภูมิของสารทำความเย็นจะต้องสูงขึ้นอีก ดังนั้นสารทำความเย็นก๊าซจึงถูกอัดอย่างต่อเนื่องในคอมเพรสเซอร์ ทำให้อุณหภูมิสูงขึ้นก่อนที่จะถูกระบายออก

การควบแน่น

เมื่อสารทำความเย็นก๊าซที่มีอุณหภูมิสูงและแรงดันสูงได้รับการทำให้เย็นลงโดยอากาศหรือน้ำโดยรอบ สารทำความเย็นจะควบแน่นและกลายเป็นของเหลว ปล่อยความร้อนที่ถูกแลกเปลี่ยนในคอนเดนเซอร์ออกไป

การขยายตัว

สารทำความเย็นเหลวที่มีแรงดันสูงจะขยายตัวทันทีหลังจากการไหลถูกจำกัดโดยวาล์วขยายตัว และเมื่อสารทำความเย็นเหลวบางส่วนระเหยไป ก็จะดูดซับความร้อน ทำให้อุณหภูมิของสารทำความเย็นลดลง

การระเหย

สารทำความเย็นเหลวอุณหภูมิต่ำและความดันต่ำจะดูดซับความร้อนจากอากาศที่สัมผัสและระเหยออกไป อากาศที่ดูดซับความร้อนจะถูกทำให้เย็นลงและส่งออกเป็นอากาศเย็น

"ความเย็นอ่อนๆ" ที่เป็นเอกลักษณ์เฉพาะของ Apiste เพื่อการทำความเย็นและลดความชื้นที่ปลอดภัยและสะดวกสบาย

เครื่องปรับอากาศสำหรับตู้ควบคุม สามารถแบ่งกว้างๆ ได้เป็น 2 ประเภท

・ คูลเลอร์ระบายความร้อนเร็ว "แบบระบายความร้อนเร็ว"
เครื่องปรับอากาศสำหรับตู้ควบคุม ประเภทระบายความร้อนอย่างรวดเร็วได้รับการออกแบบมาเพื่อทำให้ภายในแผงควบคุมเย็นลงอย่างรวดเร็ว

・ คูลเลอร์ระบายความร้อนช้า "ชนิดระบายความร้อนอ่อน"
นี่คือ เครื่องปรับอากาศสำหรับตู้ควบคุม ชนิดหนึ่งที่ออกแบบมาเพื่อทำความเย็นแผงควบคุมอย่างช้าๆ และค่อยเป็นค่อยไป เมื่ออุณหภูมิภายในสูงขึ้นเนื่องจากความร้อนที่เกิดจากอุปกรณ์ภายในแผง เครื่องปรับอากาศสำหรับตู้ควบคุม ของ Apiste พัฒนามาจากแนวคิดผลิตภัณฑ์ระบายความร้อนอ่อนๆ ที่เป็นเอกลักษณ์ตั้งแต่เริ่มต้นการพัฒนา

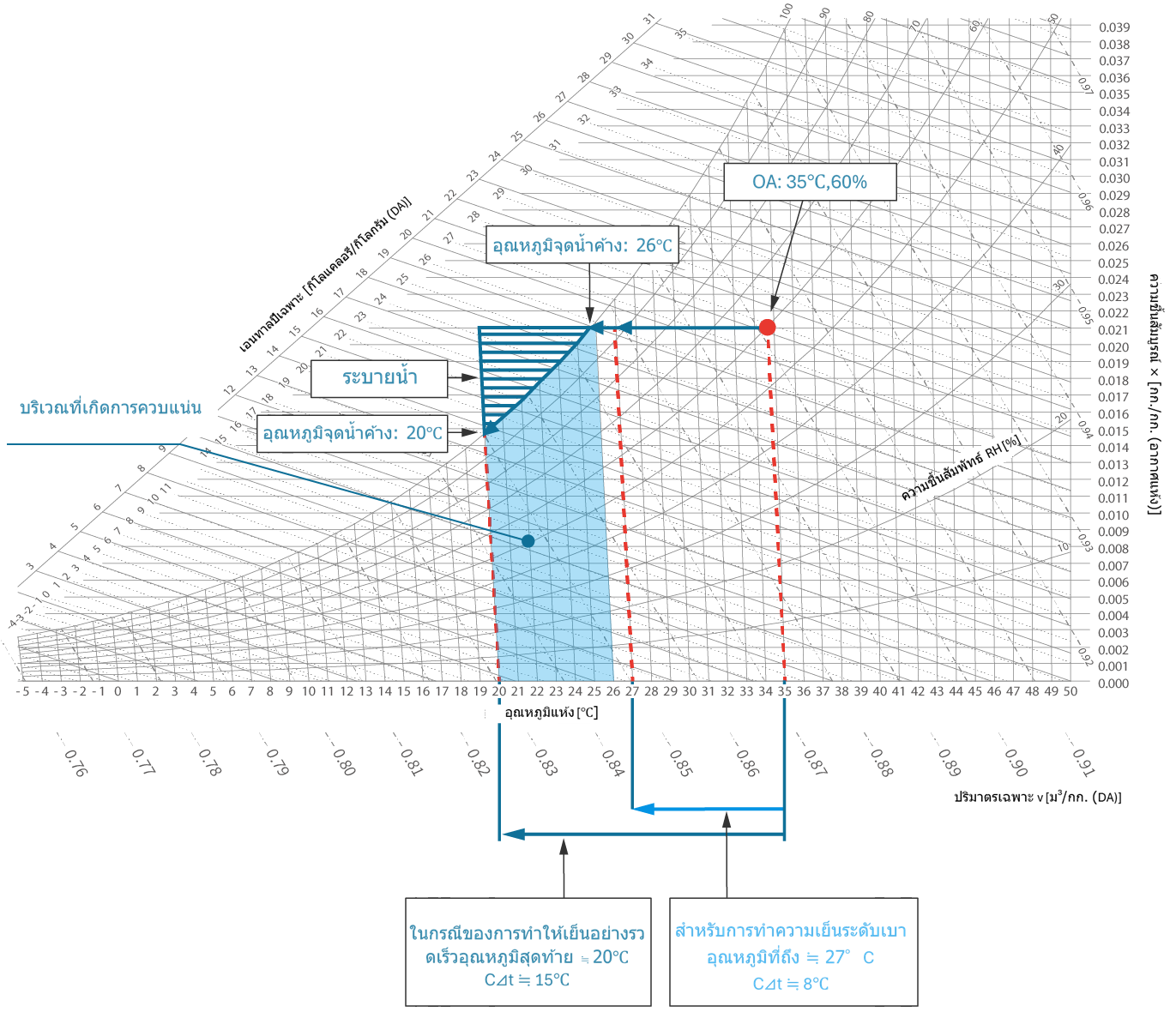

แผนภูมิไซโครเมตริกด้านล่างนี้เปรียบเทียบผลลัพธ์เมื่ออุณหภูมิภายในแผงควบคุมอยู่ที่ 35°C/60% และทำความเย็นโดยใช้ ① การทำความเย็นอย่างรวดเร็ว (ความแตกต่างของอุณหภูมิการระบาย = 15°C) และ ② การทำความเย็นแบบอ่อน (ความแตกต่างของอุณหภูมิการระบาย = 8°C)

อุณหภูมิจุดน้ำค้าง 35°C/60% ≒ 26°C (มีความเสี่ยงที่จะเกิดการควบแน่นหากอุณหภูมิลดลงต่ำกว่าจุดน้ำค้าง)

・อุณหภูมิที่ถึงในกรณีที่ทำความเย็นอย่างรวดเร็ว: ≒ 20℃

・อุณหภูมิที่ถึงในกรณีที่เย็นลงเล็กน้อย: ≒ 27℃

​-ปัญหาของการระบายความร้อนอย่างรวดเร็วมีอะไรบ้าง?
① เนื่องจากภาวะเย็นจัด อุณหภูมิจะลดลงต่ำกว่าจุดน้ำค้าง ทำให้เกิดการควบแน่นได้ง่ายขึ้น
② มีโอกาสที่น้ำระบายจะไหลออกมาทันที

-ประโยชน์ของการทำความเย็นอ่อนๆ มีอะไรบ้าง?
1. อุณหภูมิจุดน้ำค้างไม่น่าจะเกิน ดังนั้นความเสี่ยงต่อการเกิดการควบแน่นจึงต่ำมาก
② มีความเสี่ยงต่ำที่น้ำในท่อจะไหลออกมาทันที

ความแตกต่างระหว่างการทำความเย็นอย่างรวดเร็วและการทำความเย็นแบบอ่อนแสดงอยู่ในแผนภูมิไซโครเมตริกด้านล่าง

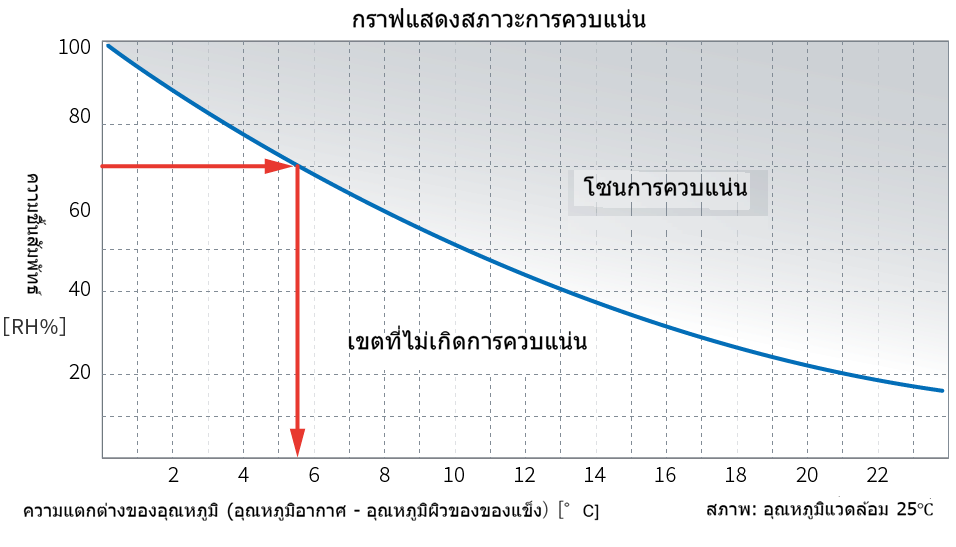

ลักษณะสภาวะการเกิดการควบแน่น
