เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม คืออะไร?
เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม เป็นอุปกรณ์ระบายความร้อนที่แลกเปลี่ยนความร้อนระหว่างอากาศภายในแผงควบคุมและอากาศภายนอก และปล่อยความร้อนภายในแผงควบคุมออกสู่ภายนอก
อุปกรณ์ทำความเย็นที่คล้ายกับ เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม คือ เครื่องปรับอากาศสำหรับตู้ควบคุม ทั้งสองเป็นอุปกรณ์ทำความเย็นที่ช่วยลดอุณหภูมิภายในแผงควบคุม แต่ เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม จะระบายความร้อนภายในแผงควบคุมโดยการแลกเปลี่ยนความร้อนกับอากาศภายนอกแผง ดังนั้นจึงไม่สามารถระบายความร้อนภายในแผงให้เย็นลงจนมีอุณหภูมิต่ำกว่าอากาศภายนอกได้
ในทางกลับกัน เครื่องปรับอากาศสำหรับตู้ควบคุม นั้นคล้ายกับเครื่องปรับอากาศภายในบ้าน ตรงที่สามารถทำความเย็นอากาศภายในแผงควบคุมให้ได้อุณหภูมิที่ต้องการและรักษาให้คงที่
ทั้งสองอุปกรณ์ทำหน้าที่ปิดผนึกและระบายความร้อนภายในแผงควบคุม แต่ต้องเลือกให้เหมาะสมกับปริมาณความร้อนที่เกิดขึ้นภายในแผงและสภาพแวดล้อมในการติดตั้ง
ประเภทและหลักการของ เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม
เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม มี 2 ประเภท คือ ประเภทแผ่นและประเภทท่อระบายความร้อน
ประเภทแผ่น
ชนิดของแผ่นมีโครงสร้างที่แผ่นโลหะพับทับกัน และการแลกเปลี่ยนความร้อนเกิดขึ้นโดยการสัมผัสทางอ้อมระหว่างอากาศอุ่นและอากาศเย็นภายในแผงควบคุม พื้นที่ถ่ายเทความร้อนขนาดใหญ่ให้ประสิทธิภาพการแลกเปลี่ยนความร้อนสูง แต่เนื่องจากจำเป็นต้องรักษาพื้นที่ถ่ายเทความร้อนให้เหมาะสม ตัวเรือนจึงมีแนวโน้มที่จะมีขนาดค่อนข้างใหญ่
ประเภทท่อระบายความร้อน

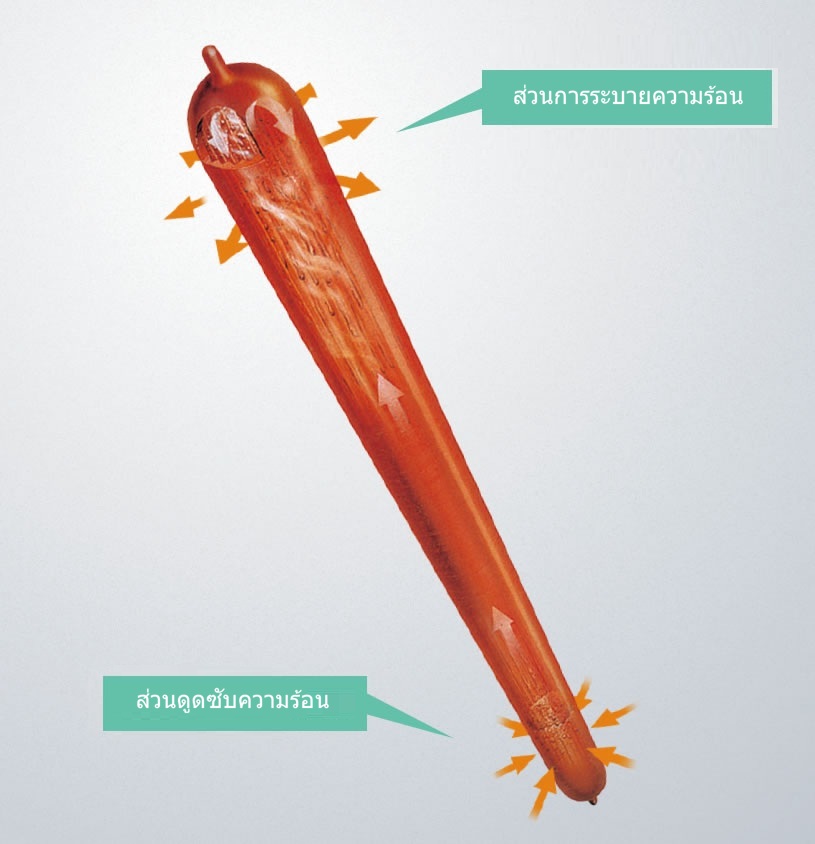

น้ำบริสุทธิ์ถูกปิดผนึกไว้ภายในท่อสุญญากาศที่เรียกว่าท่อความร้อน (Heat Pipe) และการแลกเปลี่ยนความร้อนจะดำเนินการโดยใช้การถ่ายเทความร้อนที่เกิดจากการระเหยและการควบแน่นของน้ำบริสุทธิ์ แม้ว่าจะขึ้นอยู่กับความแตกต่างระหว่างอุณหภูมิแวดล้อมและอุณหภูมิภายในแผงควบคุม แต่มีประสิทธิภาพการแลกเปลี่ยนความร้อนค่อนข้างสูง และมีลักษณะเฉพาะคือมีขนาดเล็ก เบา และบางกว่าแบบแผ่น
วิธีการเลือกรุ่นเครื่องแลกเปลี่ยนความร้อน
เมื่อเลือกแบบจำลองตัวแลกเปลี่ยนความร้อน ให้คำนวณ ความจุที่กำหนด [W/K] ก่อน
จำเป็นต้องเลือกรุ่นที่มีความจุที่กำหนดมากกว่าความจุที่กำหนดที่คำนวณได้
วิธีการคำนวณหาค่าความจุที่ต้องการ
เมื่อคำนวณจากปริมาณความร้อนที่เกิดขึ้นภายในแผง
1. กำหนดจำนวนที่ต้องการ
- การเกิดความร้อนภายในแผง [หน่วย: วัตต์]
ความร้อนรวมโดยประมาณที่เกิดขึ้นจากอุปกรณ์ที่ติดตั้งอยู่ภายในแผง
*สำหรับปริมาณความร้อนของแต่ละอุปกรณ์ โปรดดู รายการปริมาณความร้อนของแต่ละอุปกรณ์ในแผงควบคุม
- อุณหภูมิภายนอกสูงสุด [หน่วย: °C]
อุณหภูมิสูงสุดที่คาดว่าจะเกิดขึ้นในสภาพแวดล้อมที่จะติดตั้งอุปกรณ์
- อุณหภูมิที่อนุญาตภายในแผง [หน่วย: °C]
อุณหภูมิภายในที่อนุญาต
・พื้นที่ผิวที่มีประสิทธิภาพของแผงควบคุม [หน่วย: ตร.ม.]
พื้นที่ผิวของแผงควบคุมที่ต้องการตรวจสอบ (พื้นที่ผิวไม่รวมพื้นผิวด้านล่างในกรณีของแผงควบคุมแบบตั้งอิสระ)
2. นำค่าข้างต้นใส่ลงในสูตรด้านล่างเพื่อคำนวณค่าความจุที่ต้องการ
[สัปดาห์]＝
| การเกิดความร้อนภายในแผง [W] |
| อุณหภูมิที่อนุญาตภายในแผง [°C] - อุณหภูมิภายนอกสูงสุด [°C] |
*ค่าสัมประสิทธิ์การถ่ายเทความร้อนสำหรับแผงควบคุมทั่วไปมักจะอยู่ที่ 5.0 ถึง 6.0
เมื่อคำนวณจากอุณหภูมิภายในแผงและอุณหภูมิภายนอก
1. กำหนดจำนวนที่ต้องการ
- อุณหภูมิภายในแผง (ค่าที่วัดได้) [หน่วย: °C]
อุณหภูมิภายในแผงควบคุมที่ต้องการตรวจสอบ
- อุณหภูมิภายนอก (ค่าที่วัดได้) [หน่วย: °C]
อุณหภูมิของสภาพแวดล้อมที่ติดตั้งแผงควบคุม
- อุณหภูมิภายนอกสูงสุด [หน่วย: °C]
อุณหภูมิสูงสุดที่คาดว่าจะเกิดขึ้นในสภาพแวดล้อมที่จะติดตั้งอุปกรณ์
- อุณหภูมิที่อนุญาตภายในแผง [หน่วย: °C]
อุณหภูมิภายในที่อนุญาต
・พื้นที่ผิวที่มีประสิทธิภาพของแผงควบคุม [หน่วย: ตร.ม.]
พื้นที่ผิวของแผงควบคุมที่ต้องการตรวจสอบ (พื้นที่ผิวไม่รวมพื้นผิวด้านล่างในกรณีของแผงควบคุมแบบตั้งอิสระ)
2. นำค่าข้างต้นใส่ลงในสูตรด้านล่างเพื่อคำนวณค่าความจุที่ต้องการ
[สัปดาห์]＝
( |
อุณหภูมิภายในแผง (ค่าที่วัดได้) [°C] - อุณหภูมิอากาศภายนอก (ค่าที่วัดได้) [°C] | －1 | ) |
| อุณหภูมิที่อนุญาตภายในแผง [°C] - อุณหภูมิภายนอกสูงสุด [°C] |
*ค่าสัมประสิทธิ์การถ่ายเทความร้อนสำหรับแผงควบคุมทั่วไปมักจะอยู่ที่ 5.0 ถึง 6.0
เมื่อคุณคำนวณความจุที่กำหนดไว้ข้างต้นแล้ว ให้เลือกรุ่นที่มีความจุที่กำหนดไว้มากกว่าความจุนั้น
เราจะเลือก เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม ที่ตรงตามความต้องการของคุณด้วย 3 ขั้นตอนง่ายๆ
ดังนั้น เมื่อเลือก เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม จำเป็นต้องคำนวณปริมาณความร้อนที่เกิดขึ้นภายในแผงและพื้นที่ผิวสัมผัสที่มีประสิทธิภาพของแผง อย่างไรก็ตาม คู่มือการเลือกรุ่น เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม ของ Apiste ช่วยให้คุณระบุขนาดของแผงควบคุม อุปกรณ์ที่จัดเก็บภายในแผง อุณหภูมิที่ต้องการภายในแผง ฯลฯ จากนั้นระบบจะคำนวณความจุที่ต้องการโดยอัตโนมัติและเลือกรุ่นที่เหมาะสมที่สุด
หากคุณประสบปัญหาในการเลือกรุ่นหรือต้องการคำนวณความจุที่ต้องการ โปรดใช้คำแนะนำในการเลือกรุ่น
*จำเป็นต้องลงทะเบียนสมาชิกก่อนจึงจะใช้บริการได้
คลิกที่นี่เพื่อดูคำแนะนำในการเลือก เครื่องแลกเปลี่ยนความร้อนสำหรับแผงควบคุม
