วิธีการคำนวณความสามารถในการทำความเย็นที่จำเป็นสำหรับแผงควบคุมภายนอก
ประเด็นพื้นฐานในการเลือก

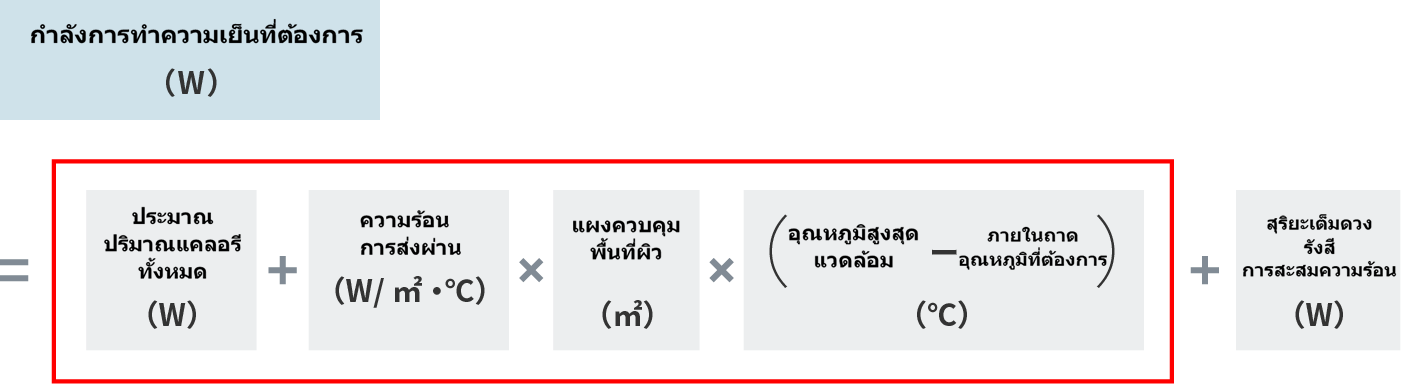

① ในกรอบสีแดง โปรดตรวจสอบข้อมูลที่จำเป็นด้านล่าง เช่นเดียวกับวิธีการคำนวณปริมาณความร้อนของแผงควบคุมภายในอาคาร
(ตัวอย่าง) ความร้อนโดยประมาณที่เกิดขึ้นภายในแผง, พื้นที่ผิวที่มีประสิทธิภาพของแผงควบคุม, อุณหภูมิแวดล้อมสูงสุด, อุณหภูมิที่ตั้งไว้ที่ต้องการ ฯลฯ
→ดูข้อมูลเพิ่มเติมกรุณาคลิก หลักการเลือกเครื่องทำความเย็นที่เหมาะสม (การคำนวณปริมาณความร้อนและความสามารถในการทำความเย็นที่ต้องการ) กรุณาดูบทความ "
②สำหรับแผงควบคุมภายนอกอาคาร จะต้องคำนึงถึงผลของแสงแดดโดยตรง ดังนั้น จะต้องคำนวณปริมาณรังสีดวงอาทิตย์ทั้งหมดที่เข้าสู่ระบบ
(ว)-การเพิ่มขึ้นของอุณหภูมิภายนอกเทียบเท่า
(℃)อัตราการถ่ายเทความร้อน
(วัตต์/เมตร 2 ・℃)พื้นที่ผิวของแต่ละหน้า
(ม. 2-
สามารถคำนวณการเพิ่มขึ้นของอุณหภูมิภายนอกเทียบเท่า (℃) ได้โดยใช้สูตร: รังสีดวงอาทิตย์บนพื้นผิวแต่ละด้าน (W/m²) x (ค่าการดูดซับแสงอาทิตย์/ค่าสัมประสิทธิ์การถ่ายเทความร้อนของพื้นผิวด้านนอกของตู้ (W/m²･℃))
*อัตราการดูดซับแสงอาทิตย์: แตกต่างกันไปขึ้นอยู่กับวัสดุพื้นผิว สี การส่งผ่านแสง ฯลฯ
*ค่าสัมประสิทธิ์การถ่ายเทความร้อนของภายนอกตัวเรือน: ประมาณ 10W/m²･℃ ในสภาวะที่ไม่มีลม และประมาณ 15W/m²･℃ เมื่อความเร็วลมอยู่ที่ 1 ถึง 2 m/s
*ค่าสัมประสิทธิ์การถ่ายเทความร้อน: แผ่นเหล็กหนา 2 มม. มีค่าประมาณ 5 [W/m²・℃] สมาคมอุตสาหกรรมอุปกรณ์ที่เกี่ยวข้องกับความร้อนของแผงกำหนดไว้ที่ 5 ถึง 6 W/m²・℃
ปริมาณรังสีดวงอาทิตย์ (= ความร้อนจากดวงอาทิตย์ที่ส่องทะลุทั้งหมด) บนแผงควบคุมภายนอกอาคารจะแตกต่างกันไป ขึ้นอยู่กับพื้นที่และระยะเวลาในการติดตั้ง สี/วัสดุ/ความหนาของพื้นผิวตัวตู้ โครงสร้างตัวตู้ (โครงสร้างคู่ การติดตั้งม่านบังแดด ฯลฯ) และสภาวะการระบายอากาศโดยรอบ
*ดูคำอธิบายด่วน ①
ตัวอย่างเช่น มาคำนวณโดยใช้แผงควบคุมโดยมีเงื่อนไขดังต่อไปนี้
◎ ความสูง 2000 มม. ความกว้าง 1000 มม. ความลึก 500 มม.
◎ ประตูหันไปทางทิศใต้ ◎ พื้นที่โตเกียว วันที่ 22 กรกฎาคม ท้องฟ้าแจ่มใส เวลา 14.00 น. ไม่มีลม
◎ความหนาของแผ่น: 2 มม., สีทา: สีเบจอ่อน, พื้นผิวผนังเป็นชั้นเดียว
การแผ่รังสีความร้อนจากดวงอาทิตย์สำหรับแต่ละพื้นผิวคำนวณโดยใช้สูตร

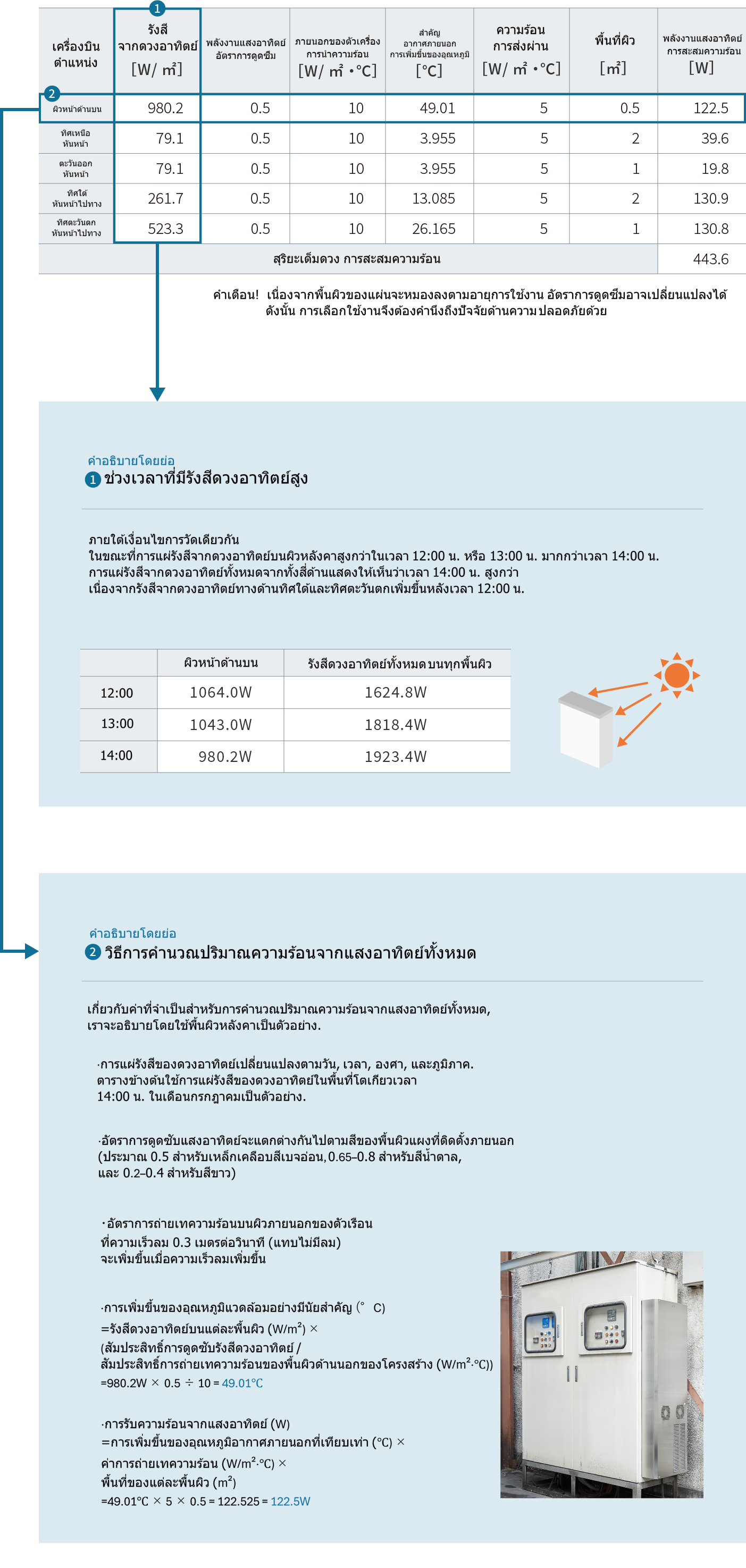

เมื่อรวมปริมาณรังสีความร้อนจากดวงอาทิตย์จากแต่ละพื้นผิวแล้ว พบว่าปริมาณรังสีความร้อนที่ทะลุผ่านดวงอาทิตย์ทั้งหมดคือ 443.6 วัตต์
*สำหรับรายละเอียดเกี่ยวกับการคำนวณความจุความร้อนของแผงควบคุมภายนอกอาคาร โปรดคลิก ที่นี่
*สามารถคำนวณความสามารถในการทำความเย็นที่จำเป็นสำหรับแผงควบคุมภายนอกอาคารได้ง่ายๆ โดยใช้ คู่มือการเลือกรุ่น เครื่องปรับอากาศสำหรับตู้ควบคุม
การคำนวณความสามารถในการทำความเย็นที่จำเป็นสำหรับแผงป้ายกลางแจ้งที่มีพื้นผิวกระจก
ในช่วงไม่กี่ปีที่ผ่านมา การโฆษณาผ่านป้ายดิจิทัลกลางแจ้งได้รับความนิยมเพิ่มมากขึ้น
ขณะเดียวกัน ความต้องการในการระบายความร้อนก็เพิ่มมากขึ้นเนื่องจากมีความเสี่ยงต่อไฟดับและการเสียหายที่เกิดจากอุณหภูมิที่สูงในคอมพิวเตอร์ จอ LCD ฯลฯ
ต่อไปนี้คือจุดบางประการที่ควรคำนึงถึงเมื่อใช้ เครื่องปรับอากาศสำหรับตู้ควบคุม สำหรับแผงควบคุมกลางแจ้ง
แนวคิดที่ 1: วิธีการคำนวณความสามารถในการทำความเย็นที่ต้องการนั้นโดยพื้นฐานแล้วเหมือนกับแผงควบคุมภายนอกอาคาร แต่ปริมาณความร้อนจากแสงอาทิตย์ที่เข้าสู่พื้นผิวกระจกจะเปลี่ยนไปเนื่องจากทำจากวัสดุที่แตกต่างกัน
ความร้อนจากการแผ่รังสีดวงอาทิตย์ทั้งหมด (W) = อุณหภูมิภายนอกอาคารเทียบเท่า (℃) x ค่าสัมประสิทธิ์การถ่ายเทความร้อนทั้งหมด (W/m²/℃) x พื้นที่ผิวของแต่ละพื้นผิว (m²)
การเพิ่มขึ้นของอุณหภูมิภายนอกที่เทียบเท่า (℃) = รังสีดวงอาทิตย์บนพื้นผิวแต่ละด้าน (W/m²) x (ค่าการดูดซับแสงอาทิตย์/ค่าสัมประสิทธิ์การถ่ายเทความร้อนของพื้นผิวด้านนอกของตู้ (W/m²･℃))
แนวคิดที่ 2: จำเป็นต้องประมาณและแก้ไขปริมาณรังสีดวงอาทิตย์บนพื้นผิวกระจก
แนวคิดที่ 3: อัตราการดูดซับแสงอาทิตย์ของพื้นผิวกระจกจะต้องได้รับการประมาณและแก้ไข
แนวคิดที่ 4: จะต้องประมาณและแก้ไขค่าสัมประสิทธิ์การถ่ายเทความร้อนของพื้นผิวกระจกที่ภายนอกตัวเครื่อง
แนวคิดที่ 5. ส่งผลให้จำเป็นต้องเพิ่มอุณหภูมิภายนอก (℃) ตามมา
มาลองดูกันเถอะ!
ขั้นตอนอ้างอิง 1. ปริมาณรังสีดวงอาทิตย์ที่แผ่ออกมาบนพื้นผิวกระจกจะคำนวณโดยใช้ปริมาณรังสีดวงอาทิตย์ที่แผ่ออกมาบนแผงควบคุมภายนอกอาคาร
ขั้นตอนอ้างอิง 2. ค่าการดูดกลืนแสงของพื้นผิวกระจกถูกตั้งไว้ที่ประมาณ 0.7
→ 0.7 คือจุดกึ่งกลางระหว่างค่าของกระจกสองชั้นใสและกระจกสองชั้นมีฉนวน ค่าจะแตกต่างกันไปขึ้นอยู่กับชนิดของกระจก
ขั้นตอนอ้างอิง 3. การส่งผ่านพื้นผิวด้านนอกของพื้นผิวกระจกของตัวเรือนถูกตั้งไว้ที่ประมาณ 2.5 (W/m²・℃)
→2.5 คือจุดกึ่งกลางระหว่างค่าของกระจกสองชั้นใสและกระจกสองชั้นมีฉนวน ค่าจะแตกต่างกันไปขึ้นอยู่กับชนิดของกระจก
ขั้นตอนอ้างอิงที่ 4 จากข้างต้น ให้คำนวณค่าการเพิ่มขึ้นของอุณหภูมิอากาศภายนอกเทียบเท่า (°C)
ขั้นตอนอ้างอิง 5. ค่าสัมประสิทธิ์การถ่ายเทความร้อนของพื้นผิวกระจกอยู่ที่ประมาณ 2.0 (W/m²・℃)
→2.5 คือจุดกึ่งกลางระหว่างค่าของกระจกสองชั้นใสและกระจกสองชั้นมีฉนวน ค่าจะแตกต่างกันไปขึ้นอยู่กับชนิดของกระจก
ตัวอย่างการคำนวณ
มาเปรียบเทียบผลการคำนวณระหว่างพื้นผิวแผ่นเหล็กกลางแจ้งกับพื้นผิวกระจกกัน
*การคำนวณอิงตามด้านตะวันตก (523W) ของแผงควบคุมภายนอกที่ใช้เป็นตัวอย่างในแคตตาล็อกทั่วไปและบนเว็บไซต์
รังสีความร้อนจากดวงอาทิตย์ที่แผ่กระจายบนแผ่นเหล็ก (W)
523W×0.5÷10 (W/m 2 ･℃) ×5 (W/m 2 ･℃) × 1 (m 2) ≒ 130.8W
รังสีความร้อนจากดวงอาทิตย์ที่แผ่กระจายบนผิวกระจก (W)
523W×0.7÷2.5 (W/m 2 ・℃) × 2 (W/m 2 ・℃) × 1 (m 2) ≒ 292.9W
ปริมาณความร้อนจากแสงอาทิตย์ภายนอกอาคารบนพื้นผิวกระจกและพื้นผิวแผ่นเหล็กเพิ่มขึ้นประมาณ 2.3 เท่า
*การคำนวณข้างต้นเป็นเพียงแนวทางเท่านั้น ผลลัพธ์จริงอาจแตกต่างกันไป ขึ้นอยู่กับวัสดุกระจกและตำแหน่งการติดตั้ง
แนวปฏิบัติที่แนะนำ
เพื่อเป็นแนวทาง เราขอแนะนำให้คำนวณปริมาณรังสีความร้อนจากแสงอาทิตย์สำหรับพื้นผิวกระจกภายนอกอาคารอย่างน้อย 2.5 เท่าของปริมาณปกติ
*ข้อมูลข้างต้นเป็นการเปรียบเทียบกับแผงเหล็ก การคำนวณสำหรับแผงเหล็กอื่นๆ นอกเหนือจากพื้นผิวกระจกจะเหมือนกับการคำนวณก่อนหน้านี้ โปรดคำนึงถึงค่าสัมประสิทธิ์ความปลอดภัยในการคำนวณความสามารถในการทำความเย็นโดยประมาณจริง
