หลักการเลือกเครื่องทำความเย็นที่เหมาะสม (การคำนวณปริมาณความร้อนและความสามารถในการทำความเย็นที่ต้องการ)

พื้นฐานการคำนวณความร้อน

จุดสำคัญในการคำนวณปริมาณความร้อน

① ระบุเอาต์พุตที่ได้รับการจัดอันดับและจำนวนอุปกรณ์ภายในแผง

② หากมีรายการชิ้นส่วน ให้ตรวจสอบเอาต์พุตที่ได้รับการจัดอันดับและจำนวนอุปกรณ์ที่แสดงอยู่ในรายการ

③หากคุณกำลังดูแผงควบคุมและทำรายการอยู่ ให้เปิดประตูและตรวจสอบประเภท เอาต์พุตที่ได้รับการจัดอันดับ และจำนวนอุปกรณ์ภายในแผงควบคุม

④ ค้นหาอัตราส่วนการสูญเสียความร้อนของอุปกรณ์ที่เกี่ยวข้องจาก "รายการการสร้างความร้อนตามอุปกรณ์ในแผงควบคุม"

ลิงค์อ้างอิง → รายการความร้อนที่ปล่อยออกมาตามอุปกรณ์

อุปกรณ์ที่จัดเก็บอยู่ภายในแผง	อัตราการให้ความร้อน (แนวทางทั่วไป)
เครื่องขยายเสียงเซอร์โว AC	เอาท์พุตที่ได้รับการจัดอันดับ ~0.1kVA ประมาณ 40% ~0.5kVA ประมาณ 10% ~1kVA ประมาณ 8% ~3kVA ประมาณ 5%	~5kVA ประมาณ 4% ~11kVA ประมาณ 3.5% ~22kVA ประมาณ 3%
อินเวอร์เตอร์	เอาท์พุตที่ได้รับการจัดอันดับ ~0.4kW ประมาณ 12.5% ~0.75 กิโลวัตต์ ประมาณ 11% ~1.5 กิโลวัตต์ ประมาณ 8% ~2.2 กิโลวัตต์ ประมาณ 7% ~3.7 กิโลวัตต์ ประมาณ 6%	~7.5 กิโลวัตต์ ประมาณ 6% ~11 กิโลวัตต์ ประมาณ 5% ~22 กิโลวัตต์ ประมาณ 4.5% ~30 กิโลวัตต์ ประมาณ 4%

*สำหรับอินเวอร์เตอร์ 3.7kW กำลังไฟฟ้าขาออกคือ 3.7kW x 0.06 = 222W

・คำนวณผลรวมของเอาต์พุตที่กำหนด x อัตราการสูญเสียความร้อน x จำนวนอุปกรณ์ภายในแผงแต่ละแผง

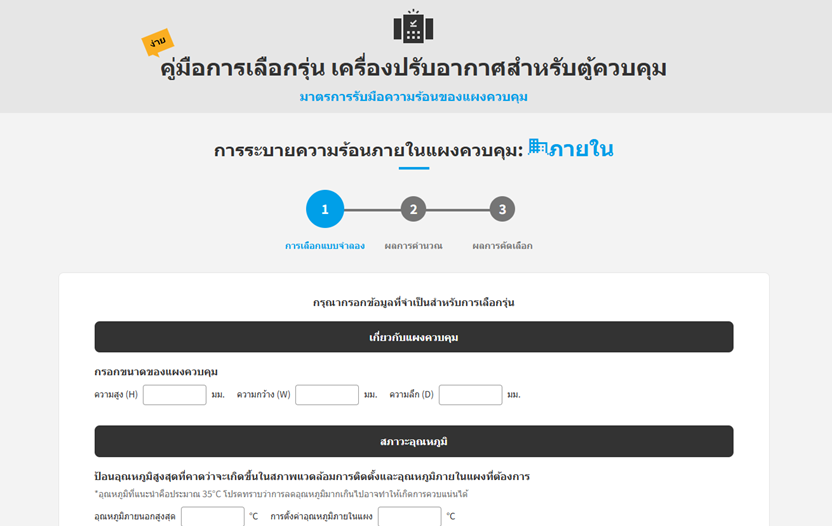

*คุณสามารถคำนวณค่าความร้อนได้อย่างง่ายดายบนเว็บไซต์ของเรา

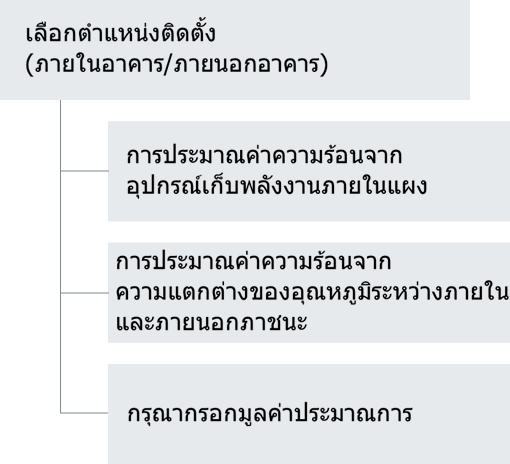

→ คู่มือการเลือกรุ่น เครื่องปรับอากาศสำหรับตู้ควบคุม

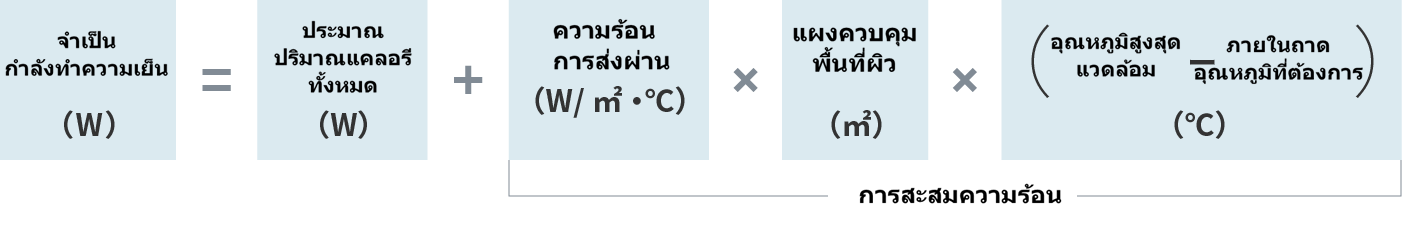

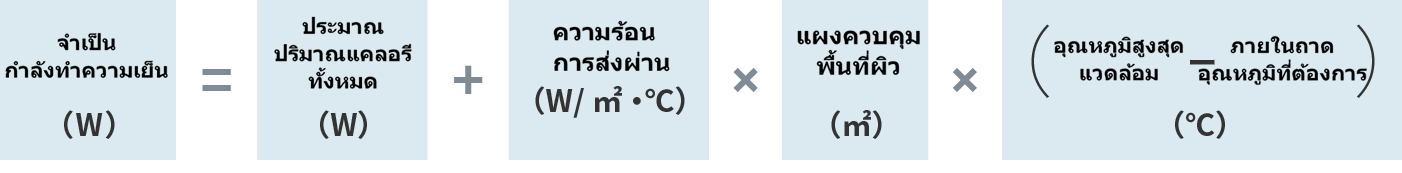

หลักการคำนวณความสามารถในการทำความเย็นที่ต้องการ

*ค่าสัมประสิทธิ์การถ่ายเทความร้อน: จะแตกต่างกันไปขึ้นอยู่กับวัสดุและความหนาของแผงควบคุม แต่สำหรับแผงควบคุมทั่วไป แนวทางคือ 5 ถึง 6 W/m²･℃ โดยใช้ 5 W/m²･℃ สำหรับแผ่นเหล็กหนา 2 มม. เป็นค่าอ้างอิง (มาตรฐาน)

*พื้นที่ผิวแผงควบคุม: ในกรณีของแผงควบคุมแบบตั้งอิสระ หมายถึงพื้นที่ผิวที่มีประสิทธิภาพในการระบายความร้อน โดยไม่รวมพื้นที่ด้านล่างและพื้นที่ด้านหลังที่ติดกับผนัง (พื้นที่ผิวที่มีประสิทธิภาพ)

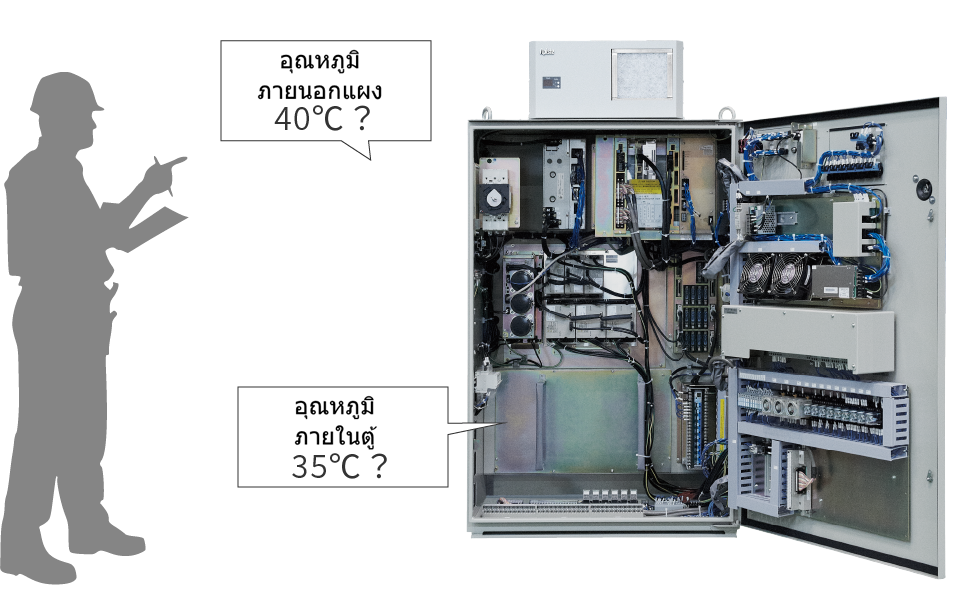

* อุณหภูมิแวดล้อมสูงสุด: อุณหภูมิสูงสุดที่คาดว่าจะเกิดขึ้นในสภาพแวดล้อมที่ติดตั้งแผงควบคุม เช่น ช่วงกลางฤดูร้อน

*อุณหภูมิภายในแผงควบคุมที่ต้องการ: อุณหภูมิภายในแผงควบคุมที่ต้องการ อุณหภูมิที่แนะนำคือ 35°C หากต่ำเกินไปอาจทำให้เกิดการควบแน่นและสิ้นเปลืองพลังงานมากขึ้น

จุดสำคัญในการคำนวณความสามารถในการทำความเย็นที่ต้องการ

ขั้นตอนที่ 1. คำนวณค่าความร้อนรวมโดยประมาณของอุปกรณ์ภายในแผง (W)
ขั้นตอนที่ 2. ตรวจสอบขนาดภายนอก (สูง, กว้าง, ลึก) ของแผงควบคุม (ม.)
ขั้นตอนที่ 3 ตรวจสอบจำนวนพื้นผิวและพื้นที่แผงควบคุมที่สัมผัสกับพื้นหรือผนัง (ตรม.)
ขั้นตอนที่ 4. คำนวณพื้นที่ผิวที่มีประสิทธิภาพของแผงควบคุมจากค่าด้านบน (m²)
ขั้นตอนที่ 5. กำหนดอุณหภูมิโดยรอบสูงสุดที่คาดว่าจะเกิดขึ้น เช่น ช่วงกลางฤดูร้อน
ขั้นตอนที่ 6. ใช้ขั้นตอนที่ 1 ถึง 5 คำนวณความสามารถในการทำความเย็นที่ต้องการ (W)

*เราขอแนะนำให้คำนึงถึงปัจจัยด้านความปลอดภัยในการคำนวณความสามารถในการทำความเย็นที่ต้องการ (แนวทางแนะนำ: 1.2 ถึง 2 เท่า)

หลักการเลือกคูลเลอร์ที่ดีที่สุด

ขั้นตอนการเลือกเครื่องทำความเย็น

ขั้นตอนที่ 1. กำหนดความสามารถในการทำความเย็นที่ต้องการ
ขั้นตอนที่ 2 เลือกประเภทติดด้านข้างหรือติดเพดาน

ขั้นตอนที่ 3 จากกลุ่มผลิตภัณฑ์ ให้เลือกรุ่นที่มีความสามารถในการทำความเย็นตามต้องการหรือมากกว่า
*เราขอแนะนำให้คำนึงถึงปัจจัยด้านความปลอดภัยเมื่อคำนวณความสามารถในการทำความเย็นที่ต้องการ (แนวทางแนะนำ: 1.2 ถึง 2 เท่า)

กำลังการทำความเย็นที่ต้องการของเครื่องทำความเย็น (W)≧ความร้อนรวมโดยประมาณ (W)

ขั้นตอนที่ 4 ตรวจสอบกราฟคุณลักษณะความสามารถในการทำความเย็นของคูลเลอร์ที่เลือกเพื่อดูว่าสามารถให้ความสามารถในการทำความเย็นมากกว่าที่ต้องการภายใต้สภาวะอุณหภูมิจริงได้หรือไม่
ความสามารถในการทำความเย็นที่ระบุในแคตตาล็อกคือความจุเมื่ออุณหภูมิโดยรอบอยู่ที่ 35°C และอุณหภูมิภายในอยู่ที่ 35°C ดังนั้นความสามารถในการทำความเย็นจะแตกต่างกันไปขึ้นอยู่กับสภาวะอุณหภูมิ

คำนึงถึงสภาพอุณหภูมิ
กำลังการทำความเย็นที่ต้องการของเครื่องทำความเย็น (W)​ประมาณการความร้อนรวมที่เกิดขึ้น (W)

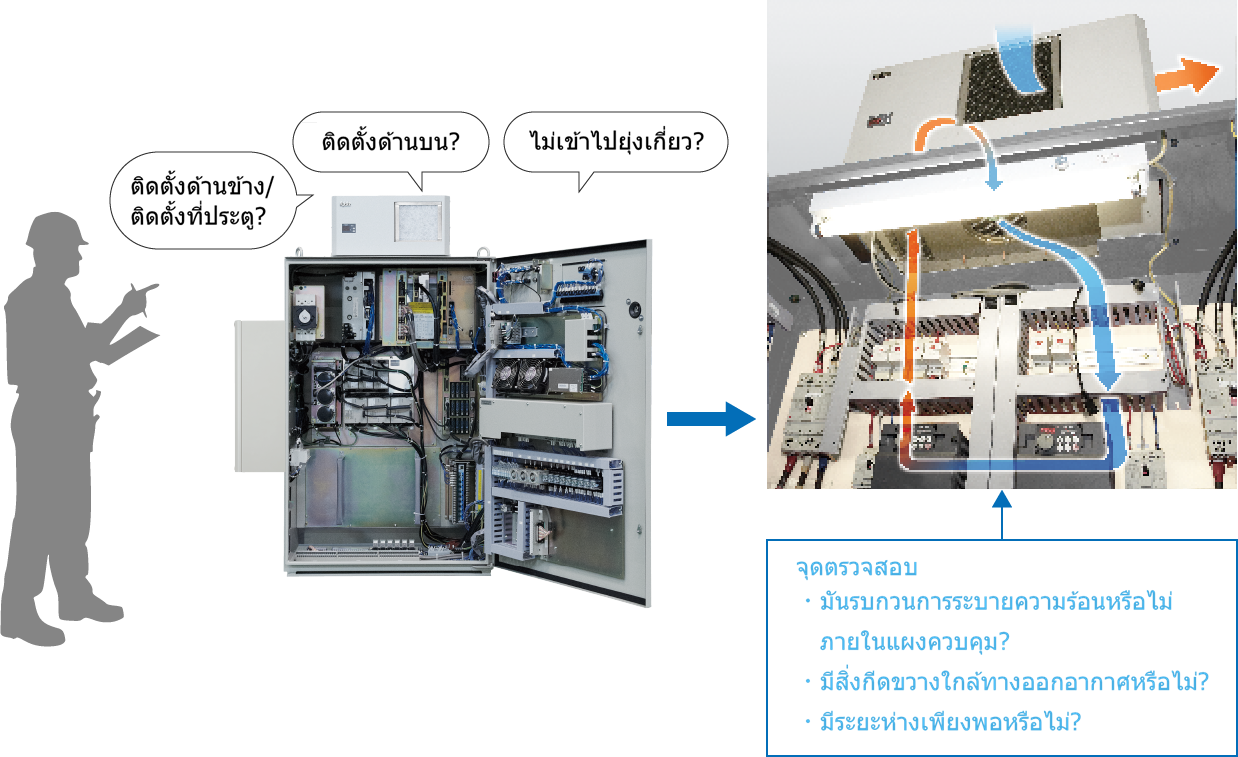

คำอธิบายอย่างรวดเร็ว: ตำแหน่งการติดตั้งที่เหมาะสมที่สุด เครื่องปรับอากาศสำหรับตู้ควบคุม คือที่ใด

เมื่อตัดสินใจเลือกตำแหน่งการติดตั้ง เครื่องปรับอากาศสำหรับตู้ควบคุม โปรดพิจารณาประเด็นต่อไปนี้:
กำหนดตำแหน่งการติดตั้งที่เหมาะสมที่สุด

① มีเส้นทางหมุนเวียนอากาศเย็นภายในแผงหรือไม่

②มีสิ่งกีดขวางบนเพดาน ด้านข้าง หรือประตูแผงควบคุมที่คุณต้องการติดตั้งหรือไม่

3) ความร้อนที่ระบายออกจากพัดลมระบายความร้อนของอินเวอร์เตอร์และเซอร์โวแอมป์ภายในแผงไม่ชนกับอากาศเย็นจากเครื่องทำความเย็นหรือไม่

4) ขนาดภายนอกและช่องเจาะแผงของคูลเลอร์ที่คุณกำลังพิจารณานั้นเหมาะสมหรือไม่

	การติดตั้งด้านข้าง	การติดตั้งบนเพดาน
บุญ	・ติดตั้งง่าย -เปลี่ยนตัวกรองและพัดลมได้ง่าย ・การระบายน้ำที่ปลอดภัย	・ไม่กินพื้นที่มาก ・ไม่ยื่นออกมาในทางเดิน
ข้อเสีย	・ยื่นออกมาในทางเดิน ・ความร้อนจากท่อไอเสีย	・ติดตั้งบนที่สูง ・การบำรุงรักษาที่ไม่ดี จอภาพแสดงผลมองเห็นได้ยาก

วิธีการอ่านตารางคุณลักษณะความสามารถในการทำความเย็น

ตัวอย่าง)

• ความจุความร้อนภายใน: 950W
• อุณหภูมิแวดล้อมสูงสุด: 40°C
• อุณหภูมิที่ต้องการภายในแผง: 35℃

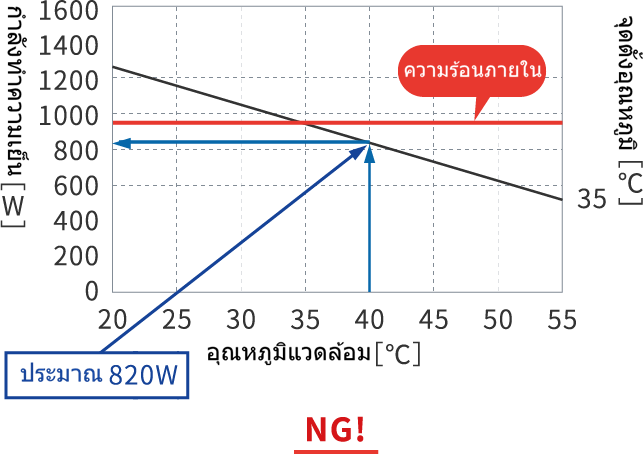

ENC-GR1000L-Pro (ความสามารถในการทำความเย็น 1000W)

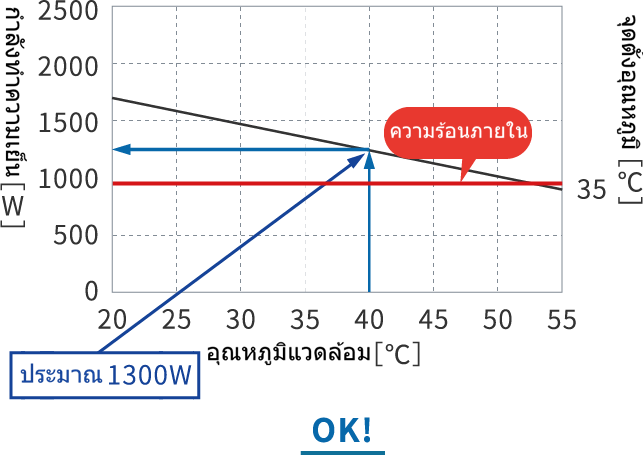

NC-GR1500L-Pro (ความสามารถในการทำความเย็น 1500W)

คำอธิบายอย่างรวดเร็ว: เหตุใดความสามารถในการทำความเย็นของเครื่องทำความเย็นจึงลดลงเมื่ออุณหภูมิโดยรอบเพิ่มขึ้น

สาเหตุที่แผนภาพคุณลักษณะความสามารถในการระบายความร้อนของ เครื่องปรับอากาศสำหรับตู้ควบคุม ลาดลง เนื่องมาจากความสามารถในการระบายความร้อนของเครื่องทำความเย็น
ความสามารถในการระบายความร้อนถูกกำหนดโดยสูตร: พื้นที่ระบายความร้อน x ค่าสัมประสิทธิ์การถ่ายเทความร้อน x (อุณหภูมิคอนเดนเซอร์ - อุณหภูมิแวดล้อม) เมื่ออุณหภูมิแวดล้อมสูงขึ้น และความแตกต่างระหว่างอุณหภูมิแวดล้อมและอุณหภูมิคอนเดนเซอร์ลดลง ปริมาณความร้อนที่สามารถแลกเปลี่ยนระหว่างสารทำความเย็นและอากาศภายนอกในคอนเดนเซอร์จะลดลง และความสามารถในการทำความเย็นของคอนเดนเซอร์ก็จะลดลงเช่นกัน
เมื่อใช้งานในสถานที่ที่คาดว่าจะมีอุณหภูมิโดยรอบสูง จะต้องเลือกเครื่องทำความเย็นตามความสามารถในการทำความเย็นจริง
