กลไกที่เกิดการควบแน่น
ก่อนที่จะพิจารณามาตรการเพื่อป้องกันการควบแน่นในแผงควบคุม จำเป็นต้องเข้าใจก่อนว่าเหตุใดจึงเกิดการควบแน่น
ละอองน้ำที่ก่อตัวบนผิวขวดเบียร์เย็น ละอองน้ำจำนวนมากบนพื้นผิวหน้าต่างในห้องอุ่นในฤดูหนาว และอากาศเย็นจากเครื่องปรับอากาศที่กลายเป็นหมอกในช่วงฤดูฝน...เหล่านี้คืออาการทั่วไปบางประการ
สิ่งเหล่านี้เป็น ปรากฏการณ์การควบแน่นทั่วไป ที่เกิดขึ้นรอบตัวเรา
อากาศรอบตัวเรามีความชื้นในรูปของ ไอน้ำ (ก๊าซ) ปริมาณความชื้นสูงสุดที่อากาศสามารถมีได้ที่อุณหภูมิหนึ่ง (100%) เรียกว่า ปริมาณไอน้ำอิ่มตัว ปริมาณไอน้ำอิ่มตัวนี้จะผันผวนขึ้นอยู่กับอุณหภูมิของอากาศ หากอากาศเย็นลงในขณะนี้ ปริมาณความชื้นสูงสุดที่อากาศสามารถมีได้จะลดลง และในที่สุดก็จะไปถึงสถานะอิ่มตัว อุณหภูมินี้เรียกว่า อุณหภูมิจุดน้ำค้าง เมื่ออากาศเย็นลงต่ำกว่าอุณหภูมิจุดน้ำค้าง ไอน้ำในอากาศจะควบแน่น (กลายเป็นของเหลว) ควบแน่น และปรากฏเป็นน้ำควบแน่น
คำอธิบายสั้นๆ ของการควบแน่น
เมื่ออุณหภูมิสูงขึ้น ปริมาณความชื้นที่สามารถดูดซับได้จะเพิ่มขึ้น และเมื่ออุณหภูมิต่ำลง ปริมาณความชื้นที่สามารถดูดซับได้จะลดลง การควบแน่นคือปรากฏการณ์ที่ความชื้นเกินขีดจำกัดที่สามารถดูดซับได้
คำอธิบายอย่างรวดเร็ว ของอุณหภูมิจุดน้ำค้าง
นี่คืออุณหภูมิที่อากาศที่อุณหภูมิหนึ่งจะไปถึงขีดจำกัดที่สามารถมีไอน้ำได้ (ความชื้นสัมพัทธ์ 100%) และไอน้ำในอากาศจะควบแน่นและปรากฏเป็นละอองน้ำ
กลไกที่เกิดการควบแน่นบนแผงควบคุม
เมื่อพื้นผิวของแผงควบคุมเย็นลง และปริมาณไอน้ำที่อากาศที่สัมผัสกับพื้นผิวของแผงควบคุมสามารถมีได้เกินขีดจำกัด จะเกิดการควบแน่นบนพื้นผิว
ตัวอย่างที่ 1
หากลดอุณหภูมิที่เย็นลงมากเกินไป อุณหภูมิภายในและบนพื้นผิวของแผงควบคุมจะเย็นลง ส่งผลให้ลมบนพื้นผิวภายนอกของแผงควบคุมเย็นลงและควบแน่น
ตัวอย่างที่ 2
แม้ว่าจะตั้งอุณหภูมิเครื่องปรับอากาศไว้ในระดับที่เหมาะสมแล้ว แต่ความชื้นโดยรอบจะสูงขึ้นอย่างกะทันหันในช่วงฤดูฝน ส่งผลให้ความชื้นบนพื้นผิวภายนอกแผงเย็นลงและควบแน่น
มาตรการแก้ไขที่ 1: "ป้องกันความชื้นไม่ให้เข้าสู่บอร์ด"
ลดการเปิดประตู
เมื่อมีการซ่อมแซมระบบไฟฟ้าของอุปกรณ์ หากปล่อยให้ประตูแผงควบคุมเปิดอยู่ ความชื้นจะพุ่งเข้าไปในแผงควบคุมทันที
นอกจากนี้ หากปล่อยให้ประตูเปิดไว้เพื่อป้องกันความร้อนในกรณีฉุกเฉิน ความชื้นภายในแผงจะเพิ่มขึ้นอย่างรวดเร็ว
ใส่ปะเก็นประตู เปลี่ยนปะเก็น
หากปะเก็นที่ด้านหลังประตูแผงควบคุมหายไปหรือเสียหาย แผงควบคุมจะไม่ปิดสนิทและความชื้นจะเข้ามาผ่านช่องว่างได้
หมายเหตุ: โปรดปรึกษาผู้ผลิตเฉพาะทางเกี่ยวกับบรรจุภัณฑ์
ยาแนวขั้วต่อกันฝุ่นและช่องว่างที่จุดเข้าสายไฟ
ในแผงควบคุมจะมีสายเข้าหลายประเภท แต่จะมีการใช้งานขั้วต่อเคเบิลแกลนด์ป้องกันฝุ่นและยาแนวช่องว่างที่สายเข้า
มาตรการป้องกันความชื้นบริเวณทางเข้าจากหลุมใต้ดิน
เติมช่องว่างด้วยโฟมยูรีเทนหรือวัสดุอื่น ๆ เพื่อเป็นฉนวน
หากแผงควบคุมได้รับการออกแบบให้สายไฟเข้ามาจากหลุมใต้ดิน ความชื้นจะลอยขึ้นมาจากใต้ดิน ดังนั้นควรใช้มาตรการป้องกันความชื้น เช่น ใช้สเปรย์โฟมยูรีเทน
หมายเหตุ: สำหรับขั้วต่อและสเปรย์โฟมยูรีเทน โปรดปรึกษาผู้ผลิตเฉพาะทาง
กำจัดพัดลมระบายอากาศและช่องระบายอากาศ
ในสถานที่ที่มีความชื้นหรือกลางแจ้ง การมีพัดลมระบายอากาศหรือช่องระบายอากาศจะเพิ่มความชื้นภายในแผง ส่งผลให้มีความเสี่ยงต่อการเกิดการควบแน่นเพิ่มขึ้น
เปิดและปิดพัดลมระบายอากาศด้วยสวิตช์อุณหภูมิ
หากพัดลมระบายอากาศทำงานเฉพาะเมื่ออุณหภูมิภายในแผงร้อนขึ้น และหยุดทำงานเมื่ออุณหภูมิภายในแผงลดลง ความชื้นจะเข้ามาได้น้อยกว่าการทำงานอย่างต่อเนื่อง
มาตรการแก้ไขที่ 2: "ลดความชื้นภายในแผง"
ติดตั้งสารดูดความชื้นและเครื่องลดความชื้น
มีสารดูดความชื้นและเครื่องลดความชื้นวางจำหน่ายในท้องตลาดสำหรับใช้ในตู้เสื้อผ้าและเฟอร์นิเจอร์ เครื่องลดความชื้นมีคุณสมบัติดูดซับความชื้นได้ดีกว่าสำหรับวัตถุประสงค์ในการลดความชื้น มีประสิทธิภาพเพราะลดความชื้นได้ แต่จำเป็นต้องเปลี่ยนเครื่องเป็นประจำ
ติดตั้งเครื่องลดความชื้นสำหรับแผงควบคุม
เครื่องลดความชื้นที่ใช้แผ่น เพลเทียร์ เป็นที่นิยมใช้กันทั่วไป โดยจะขจัดความชื้นโดยการทำให้เกิดการควบแน่นที่ด้านแผ่นระบายความร้อนของแผ่น เพลเทียร์ ความสามารถในการลดความชื้นโดยประมาณอยู่ที่ประมาณ 10 ถึง 30 ลูกบาศก์เซนติเมตรต่อชั่วโมง อย่างไรก็ตาม ในฤดูหนาว แผ่นระบายความร้อนจะไม่มีความแตกต่างของอุณหภูมิ ดังนั้นประสิทธิภาพในการลดความชื้นจึงแทบจะเป็นศูนย์ นอกจากนี้ ยังมีเครื่องลดความชื้นแบบอิเล็กโทรไลต์ที่ไม่ใช้แผ่น เพลเทียร์ วางจำหน่ายในท้องตลาดอีกด้วย
ติดตั้ง เครื่องปรับอากาศสำหรับตู้ควบคุม
เครื่องทำความเย็นที่ติดตั้งวงจรทำความเย็นไม่เพียงแต่ให้ความเย็นเท่านั้น แต่ยังมีคุณสมบัติลดความชื้นอีกด้วย ความสามารถในการลดความชื้นขึ้นอยู่กับความสามารถในการทำความเย็น แต่อยู่ที่ประมาณ 200 ถึง 2,000 ซีซี/ชม.
ลิงก์อ้างอิง → เครื่องปรับอากาศสำหรับตู้ควบคุม คืออะไร อธิบายข้อดีของการแนะนำ
รักษาสภาพแวดล้อมภายในแผงควบคุมให้ดีที่สุดด้วยเครื่องทำความเย็น เครื่องปรับอากาศสำหรับตู้ควบคุม!
เครื่องปรับอากาศสำหรับตู้ควบคุม ช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ภายในแผงควบคุมจากความร้อน ฝุ่นละออง และความชื้น ส่งผลให้สายการผลิตทำงานได้อย่างเสถียร
กรุณาตรวจสอบแคตตาล็อกเพื่อดูรายการผลิตภัณฑ์ ฟังก์ชัน และคุณสมบัติล่าสุด
มาตรการรับมือที่ 3: "อุ่นภายในบอร์ด"
การติดตั้งเครื่องทำความร้อนแผงควบคุม
ในฤดูหนาว อุณหภูมิภายในแผงจะลดลงอย่างรวดเร็ว หากปริมาณความชื้นภายในแผงยังคงเท่าเดิม เมื่ออุณหภูมิอากาศลดลง ปริมาณความชื้นอิ่มตัวจะลดลง ความชื้นสัมพัทธ์จะเพิ่มขึ้น และปริมาณความชื้นที่อากาศภายในแผงสามารถกักเก็บได้ก็จะลดลง เมื่อทำความร้อนภายในแผงด้วยเครื่องทำความร้อน ความชื้นสัมพัทธ์ภายในแผงจะลดลง ปริมาณความชื้นอิ่มตัวจะเพิ่มขึ้น และปริมาณความชื้นที่อากาศภายในแผงสามารถกักเก็บได้ก็จะเพิ่มขึ้น อย่างไรก็ตาม เนื่องจากปริมาณความชื้นสัมบูรณ์ยังคงเท่าเดิม อุณหภูมิจุดน้ำค้างจึงยังคงเท่าเดิม

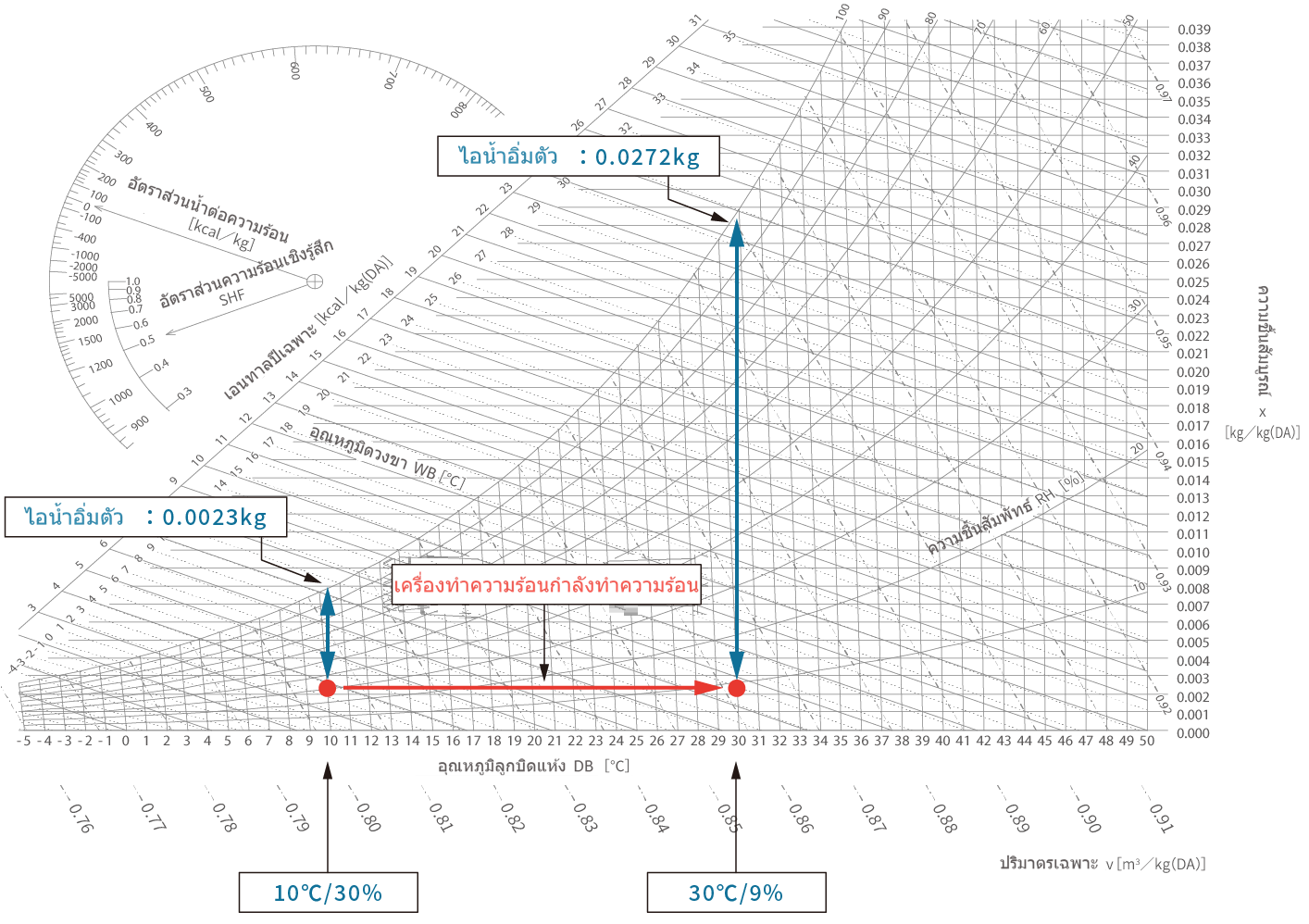

แผนภาพ h-x ของอากาศชื้น
(ความดันรวม P = 760 มม.ปรอท)
