ความเสี่ยงต่อความล้มเหลวเนื่องจากความชื้นและการควบแน่น
การควบแน่นเนื่องจากความชื้นที่เข้ามา
การควบแน่นเกิดขึ้นแม้จะมีความแตกต่างของอุณหภูมิเพียงเล็กน้อยภายในแผงควบคุมที่มีความชื้นสูง
ญี่ปุ่นและเอเชียตะวันออกเฉียงใต้มีฤดูฝนที่ร้อนและชื้นมาก ค่าเฉลี่ยความชื้นในญี่ปุ่นแตกต่างกันไปในแต่ละภูมิภาค แต่อยู่ที่ประมาณ 65-70% และจะสูง ถึง 75-80% โดยเฉลี่ยในช่วงเดือนมิถุนายนถึงกันยายน เมื่อไม่นานมานี้ ความชื้นที่เพิ่มขึ้นอย่างฉับพลัน เกิดขึ้นบ่อยครั้งมากขึ้นเนื่องจากฝนตกหนักและฝนตกหนัก นอกจากนี้ ใน กระบวนการตัดชิ้น ส่วนโลหะในโรงงานผลิตชิ้นส่วนรถยนต์ ความชื้นและ สารหล่อเย็น ยังก่อให้เกิดสภาวะที่มีความชื้นสูงอีกด้วย
แผงควบคุมในสภาพแวดล้อมดังกล่าวจะมีระดับความชื้นสูงภายในแผง และการเปลี่ยนแปลงอุณหภูมิอย่างกะทันหันอาจทำให้เกิดการ ควบแน่น บนพื้นผิวของระบบควบคุมและอุปกรณ์อิเล็กทรอนิกส์ภายในแผง ส่งผลให้เกิด ไฟฟ้าลัดวงจร ในวงจรไฟฟ้า และบางครั้งอาจเกิดความผิดปกติร้ายแรงได้
กราฟด้านล่างแสดงให้เห็นว่ายิ่งความชื้นสัมพัทธ์สูงขึ้นเท่าใด โอกาสที่การควบแน่นจะเริ่มก่อตัวก็ยิ่งมากขึ้นเท่านั้น แม้จะมีความแตกต่างของอุณหภูมิเพียงเล็กน้อย ความแตกต่างของอุณหภูมิระหว่างกลางวันและกลางคืน และอุณหภูมิที่เพิ่มขึ้นเมื่อเริ่มต้นใช้งานหลังจากวันหยุด ล้วน มีความเสี่ยงต่อการเกิดการควบแน่นเป็นพิเศษ

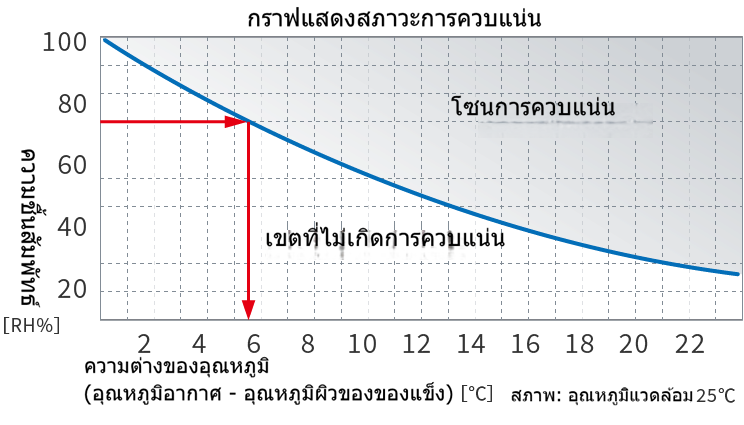

ลักษณะสภาวะการเกิดการควบแน่น
รอยควบแน่นบนส่วนประกอบอิเล็กทรอนิกส์บนแผงวงจร
แนะนำมาตรการป้องกันความร้อนและความชื้นภายในแผงควบคุม!
เราจะเน้นไปที่ปัญหาแผงควบคุมที่เกิดจากความร้อนและความชื้น และแนะนำสาเหตุและมาตรการแก้ไข
การกัดกร่อนของโลหะเนื่องจากความชื้น
ความชื้นอาจทำให้เกิดการกัดกร่อนบนแผงควบคุมและหน้าสัมผัสโลหะ
ความชื้นสูงทำให้โลหะเกิดสนิมและเพิ่มการกัดกร่อน กล่าวกันว่าการกัดกร่อนจะเร่งตัวขึ้นเมื่อทั้งความชื้นและอุณหภูมิเพิ่มขึ้น กราฟด้านล่างแสดงให้เห็นว่า สนิมและการกัดกร่อนจะขยายตัวอย่างรวดเร็วเมื่อความชื้นเกิน 60%
เมื่อสนิมและการกัดกร่อนรุนแรงขึ้น อุปกรณ์ควบคุมที่มีหน้าสัมผัสโลหะจำนวนมาก (รีเลย์ สวิตช์แม่เหล็กไฟฟ้า ฯลฯ) และข้อต่อโลหะ จะมีความเสี่ยงสูงที่จะเกิด การตัดวงจร ความต่อเนื่องที่ไม่ดี และการทำงานผิดปกติของหน้าสัมผัส

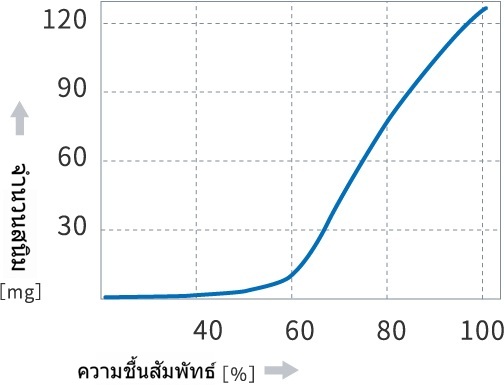

ความสัมพันธ์ระหว่างความชื้นโดยรอบกับการเกิดสนิม
การกัดกร่อนของโลหะในบล็อกเทอร์มินัลที่มีกระแสไฟฟ้า
วงจรเปิดเนื่องจากการกัดกร่อนของคอยล์ภายในรีเลย์
การเสื่อมสภาพของฉนวนเนื่องจากความชื้น
การเสื่อมสภาพของฉนวนทำให้มีความเสี่ยงต่อการเกิดไฟฟ้ารั่วและไฟฟ้าช็อตมากขึ้น
คุณสมบัติการเป็นฉนวนของฉนวนจะลดลงเมื่อความชื้นเพิ่มขึ้น แผงควบคุมที่ติดตั้งอุปกรณ์ควบคุมจำนวนมากก็อาจพบปัญหาการเสื่อมสภาพของ ฉนวน ภายในอุปกรณ์ควบคุม สายไฟ และสายไฟ ซึ่งมองไม่เห็นด้วยตาเปล่า หากใช้งานอย่างต่อเนื่องในสภาพแวดล้อมที่มีความชื้นสูง
เมื่อฉนวนเสื่อมสภาพลง กระแสไฟรั่ว ก็จะเพิ่มขึ้น ไม่เพียงแต่เพิ่ม ความเสี่ยงต่อการถูกไฟดูดแก่คนงาน เท่านั้น แต่ยังกระตุ้นให้เบรกเกอร์ตรวจจับไฟรั่วตรวจพบปัญหา ซึ่งอาจทำให้เครื่องจักรและอุปกรณ์ หยุดทำงาน เนื่องจาก ไฟดับกะทันหัน และอาจทำให้การผลิตต้องหยุดชะงักตั้งแต่การตรวจสอบไปจนถึงการเปลี่ยนชิ้นส่วน
เมื่อชั้นฉนวนของสายไฟฟ้าถูกความชื้นหรือละอองน้ำมันแทรกซึมเป็นเวลานาน และขยายตัวและหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ จะเกิดฟองอากาศ (ช่องว่าง) ขึ้นภายในสาย ทำให้เกิดการคายประจุบางส่วนและอาจทำให้ฉนวนเสียหายได้

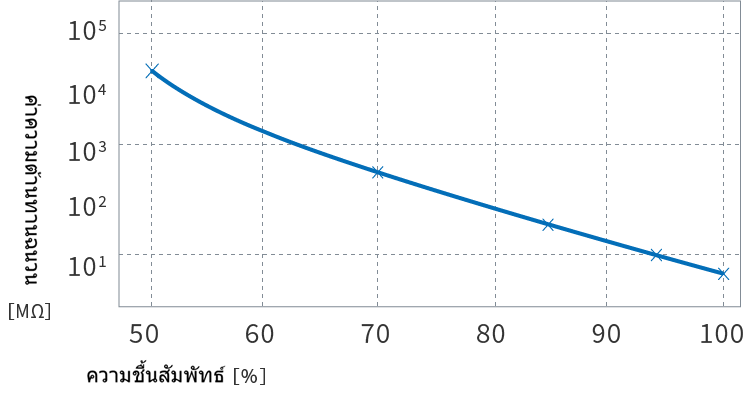

ความชื้นสัมพัทธ์และคุณสมบัติของฉนวน
การวัดฉนวนของวงจรไฟฟ้า
การอพยพของโลหะ
โลหะทำปฏิกิริยากับน้ำและพื้นผิวจะละลาย
การอพยพของไอออนเป็น ปรากฏการณ์ที่เกิดขึ้นเมื่อโมเลกุลของน้ำในอากาศเกาะติดกับพื้นผิวโลหะ และเมื่อมีการจ่ายแรงดันไฟฟ้าให้กับโลหะ ไอออนของโลหะก็จะละลาย ออกจากพื้นผิว
เมื่อไอออนโลหะเคลื่อนที่มากขึ้น ไอออนโลหะอาจเกาะติดกับตัวนำที่อยู่ติดกัน (โลหะ) ทำให้เกิดความเสี่ยงที่จะเกิด ไฟฟ้าลัดวงจร นอกจากนี้ กระแสไฟฟ้าขนาดใหญ่ ที่ไหลผ่านขณะที่ตัวนำสัมผัสกันมักทำให้วงจรไหม้ ซึ่งนำไปสู่ ปัญหาที่ไม่สามารถทำซ้ำได้
การอพยพที่เกิดขึ้นระหว่างรูปแบบบนพื้นผิว
การโยกย้ายเกิดขึ้นที่ด้านล่างของส่วนประกอบที่ติดตั้ง
