สาเหตุของการปิดเครื่อง
เพื่อเพิ่มอัตราการใช้อุปกรณ์ (เช่น เพิ่มประสิทธิภาพการผลิต) สิ่งสำคัญอันดับแรกคือต้องมั่นใจว่าอุปกรณ์จะไม่หยุดทำงาน สาเหตุของการหยุดทำงานของอุปกรณ์สามารถแบ่งได้กว้างๆ เป็นปัจจัยทางกลและทางไฟฟ้า
โดยสรุป เหตุผลหลักที่อุปกรณ์หยุดทำงาน (= เหตุผลที่อัตราการทำงานของอุปกรณ์ไม่ดีขึ้น) ก็คือ "การเสียหาย" และ "อายุการใช้งาน"
แผงควบคุม เป็นศูนย์กลางการควบคุมไฟฟ้าของสถานประกอบการ
แผงควบคุมเป็นอุปกรณ์ที่บรรจุอุปกรณ์ควบคุมการขับเคลื่อน เช่น อินเวอร์เตอร์ เครื่องขยายสัญญาณเซอร์โว หม้อแปลง และเบรกเกอร์ ตลอดจนหม้อแปลงไฟฟ้าและอุปกรณ์เดินสาย ทั้งหมดเดินสายและบรรจุอยู่ในตัวเรือนเพื่อควบคุมเครื่องจักรและอุปกรณ์โดยรวมตามวัตถุประสงค์

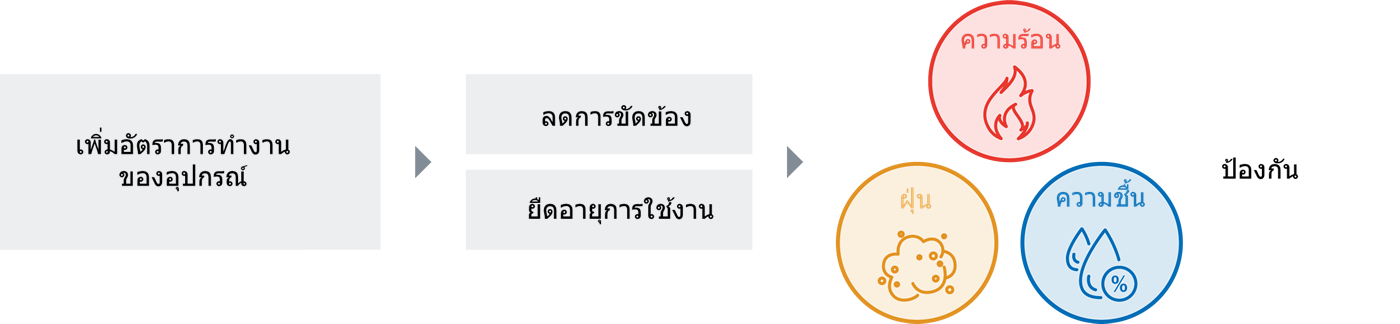

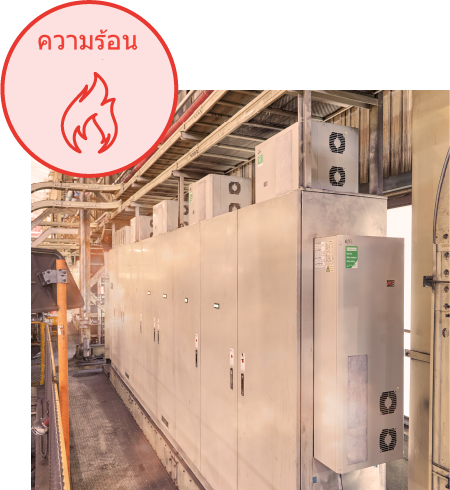

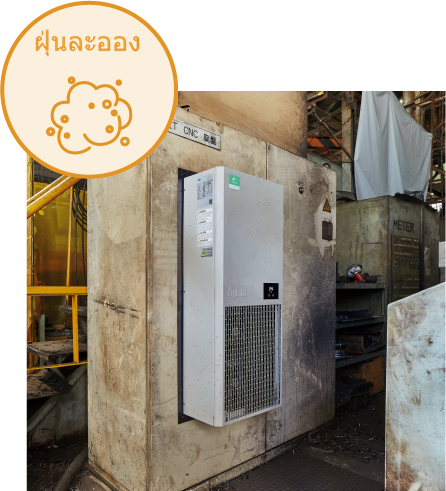

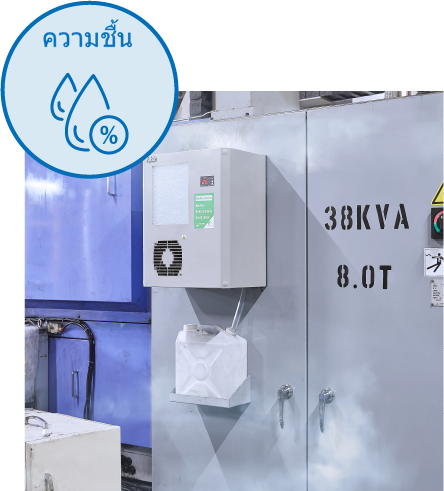

ปัญหาแผงควบคุมส่วนใหญ่คิดว่าเกิดจาก ความร้อน ฝุ่น และความชื้น
กล่าวอีกนัยหนึ่งคือเพิ่มอัตราการทำงานโดยไม่ต้องหยุดอุปกรณ์...
ต่อไปนี้ถือว่าสำคัญ:
เรียนรู้พื้นฐานของปัญหาความร้อนและวิธีแก้ไขปัญหา!
แหล่งข้อมูล 24 หน้าที่เน้นในเรื่องปัญหาความร้อนในแผงควบคุม
ปัญหาที่เกี่ยวข้องกับความร้อนในแผงควบคุมและวิธีแก้ไข
เราจะแนะนำให้คุณรู้จักสิ่งต่อไปนี้
สาเหตุของการเกิดความร้อนในแผงควบคุมและวิธีการคำนวณปริมาณความร้อนที่เกิดขึ้น
เมื่อคุณเปิดอุปกรณ์ไฟฟ้า อุปกรณ์ดังกล่าวจะสร้างความร้อน
ภายในแผงควบคุม อุปกรณ์ควบคุม เช่น อินเวอร์เตอร์และเซอร์โวแอมป์ ไม่เพียงแต่ถูกใช้งานบ่อยเท่านั้น แต่ยังสร้างความร้อนจำนวนมาก ทำให้เกิดความกังวลเกี่ยวกับการเสื่อมสภาพและความล้มเหลวเนื่องจากความร้อน
เป็นที่ทราบกันดีว่าท้ายที่สุดแล้วพลังงานจะกลายเป็นความร้อน
ตัวอย่างทั่วไป ได้แก่ พลังงานไฟฟ้า พลังงานแสง และพลังงานกล
ในความเป็นจริง พลังงานอินพุตไม่ได้ถูกส่งออกทั้งหมด (= ถูกใช้ไปกับงาน) พลังงานที่สูญเสียไปเมื่อแปลงอินพุตเป็นเอาต์พุตจะกลายเป็นความร้อนและถูกสร้างขึ้น (= การสูญเสียความร้อน)
ค่าความร้อนคำนวณได้จากสูตรต่อไปนี้:
ส่วนที่อยู่ในสมการข้างต้น (1 - ประสิทธิภาพการแปลง) เรียกว่า อัตราส่วนการสูญเสียความร้อน
หมายเหตุ: อัตราการสูญเสียความร้อนโดยละเอียดสำหรับอุปกรณ์ควบคุมจะถูกเผยแพร่โดยผู้ผลิตแต่ละราย
สำหรับการประมาณค่าการสร้างความร้อน โปรดดูบทความ "รายการการสร้างความร้อนของอุปกรณ์ที่จัดเก็บไว้ภายในแผง"
การผลิตความร้อนแบบอินเวอร์เตอร์
อินเวอร์เตอร์เป็นสารกึ่งตัวนำไฟฟ้าที่ส่งกระแสไฟฟ้าขนาดใหญ่ ดังนั้นจึงเป็นอุปกรณ์ชนิดหนึ่งที่มักก่อให้เกิดความร้อนสูง
เอาท์พุตความร้อนของอินเวอร์เตอร์ยังคำนวณโดยใช้สูตรข้างต้นอีกด้วย
หากประสิทธิภาพการแปลงของอินเวอร์เตอร์ทั่วไปอยู่ที่ 95% ดังนั้นหากกำลังไฟฟ้าที่กำหนดคือ 7.5 กิโลวัตต์
7.5 กิโลวัตต์ x (1 - 0.95) = 0.375 กิโลวัตต์ (= 375 วัตต์)
การสูญเสียความร้อนนี้ทำให้เกิดความร้อนภายในแผงควบคุม
อัตราการสูญเสียความร้อนจะแตกต่างกันไปขึ้นอยู่กับอุปกรณ์และเอาต์พุตที่กำหนด แต่โดยทั่วไปแล้ว ยิ่งเอาต์พุตที่กำหนดมีค่าน้อย อัตราส่วนการสูญเสียความร้อนก็จะยิ่งมากขึ้น และยิ่งเอาต์พุตที่กำหนดมีค่ามากขึ้น อัตราส่วนการสูญเสียความร้อนก็จะยิ่งน้อยลง
ปริมาณความร้อนที่ส่งออกสำหรับแต่ละปริมาณความร้อนที่ได้รับการจัดอันดับจะขึ้นอยู่กับแนวปฏิบัติสำหรับอุปกรณ์ที่เก็บไว้ในแผงที่ออกโดยสมาคมอุตสาหกรรมอุปกรณ์ที่เกี่ยวข้องกับความร้อนของแผง
สามารถคำนวณได้จากค่าความร้อนที่คาดว่าจะปล่อยออกมา
*ปริมาณความร้อนที่ส่งออกจากอินเวอร์เตอร์จะลดลงเมื่อโหลดและอัตราการใช้งานลดลง ดังนั้นจึงต้องคำนวณปริมาณความร้อนที่ส่งออกที่แน่นอนตามข้อกำหนดของผู้ผลิต
| อุปกรณ์ที่จัดเก็บอยู่ภายในแผง | อัตราการให้ความร้อน (แนวทางทั่วไป) | |
|---|---|---|
| เครื่องขยายเสียงเซอร์โว AC | เอาท์พุตที่ได้รับการจัดอันดับ ~0.1kVA ประมาณ 40% ~0.5kVA ประมาณ 10% ~1kVA ประมาณ 8% ~3kVA ประมาณ 5% |
~5kVA ประมาณ 4% ~11kVA ประมาณ 3.5% ~22kVA ประมาณ 3% |
| อินเวอร์เตอร์ | เอาท์พุตที่ได้รับการจัดอันดับ ~0.4kW ประมาณ 12.5% ~0.75 กิโลวัตต์ ประมาณ 11% ~1.5 กิโลวัตต์ ประมาณ 8% ~2.2 กิโลวัตต์ ประมาณ 7% ~3.7 กิโลวัตต์ ประมาณ 6% |
~7.5 กิโลวัตต์ ประมาณ 6% ~11 กิโลวัตต์ ประมาณ 5% ~22 กิโลวัตต์ ประมาณ 4.5% ~30 กิโลวัตต์ ประมาณ 4% |
โปรดดูที่นี่เพื่อดูคำแนะนำเกี่ยวกับการสร้างความร้อนของอุปกรณ์ที่จัดเก็บไว้ภายในแผง
→รายการความร้อนที่เกิดจากอุปกรณ์ที่จัดเก็บอยู่ภายในแผง
