สัญลักษณ์และข้อมูลที่มักพบเห็นในแผนผังท่อ

1. ผังท่อคืออะไร?

ผังท่อเป็นภาพวาดที่สร้างขึ้นเพื่อแสดงลำดับของท่อ ส่วนประกอบ และตำแหน่งสัมพันธ์ของอุปกรณ์ในอุปกรณ์และสิ่งอำนวยความสะดวกในอาคารที่ต้องใช้ท่อสำหรับของเหลว ก๊าซ ฯลฯ ใช้เพื่อถ่ายทอดข้อมูลที่ไม่สามารถแสดงได้ในมุมมองแผนผัง ซึ่งจะแสดงมุมมองจากด้านบนโดยตรงเท่านั้น

นอกเหนือจากท่อแล้ว แผนผังระบบยังรวมถึงแผนผังระบบไฟฟ้า แผนผังระบบแรงดันต่ำ และแผนผังระบบท่อ และเป็นหนึ่งในภาพวาดที่จำเป็นสำหรับการออกแบบและการจัดการสิ่งอำนวยความสะดวก

2. สัญลักษณ์ที่ใช้กันทั่วไปในระบบท่อส่งของเหลว

มีของเหลวประเภทต่างๆ มากมายที่ใช้แผนผังท่อ แต่ที่นี่เราจะอธิบายสัญลักษณ์ที่ใช้กันทั่วไปในท่อส่งของเหลว

โดยทั่วไปแล้ว ไดอะแกรมท่อจะใช้สัญลักษณ์เพื่อแสดงส่วนประกอบและองค์ประกอบต่างๆ ที่ปรากฏอยู่บ่อยครั้ง การจดจำสัญลักษณ์ต่อไปนี้จะช่วยลดเวลาในการอ่านและตีความไดอะแกรมท่อ ซึ่งนำไปสู่ประสิทธิภาพการทำงานที่ดีขึ้น

■ องค์ประกอบสัญลักษณ์

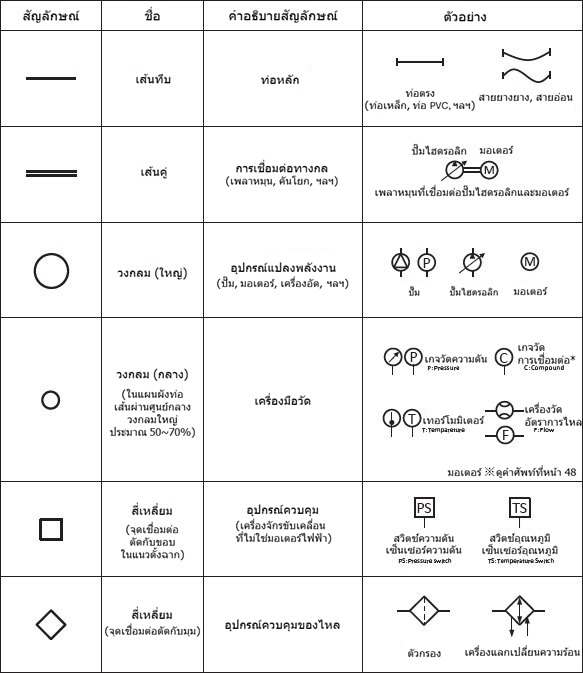

“องค์ประกอบสัญลักษณ์” ที่ใช้กันทั่วไปในแผนผังท่อส่งของเหลวมีดังต่อไปนี้:

ท่อหลักจะแสดงด้วยเส้นทึบ โดยเส้นตรงแสดงถึงท่อตรง เช่น ท่อพีวีซี หรือ ท่อเหล็ก และเส้นโค้งหรือเส้นคลื่นแสดงถึงท่อยางหรือท่ออ่อน

รูปทรงต่างๆ เช่น วงกลมและสี่เหลี่ยม หมายถึงอุปกรณ์ และความหมายของรูปทรงเหล่านี้อาจแตกต่างกันไปตามรูปร่าง ขนาด มุม และตัวอักษรภายใน มีสัญลักษณ์ที่คล้ายกันอยู่มากมาย ดังนั้นจึงควรจำสัญลักษณ์สำคัญเหล่านี้ไว้

ตัวอย่างเช่น ท่อเป็นเส้นทึบ แต่เมื่อกลายเป็นเส้นคู่ จะกลายเป็นอุปกรณ์ที่เชื่อมต่อกัน เช่น เพลาหมุน และถึงแม้จะเป็นวงกลมเดียวกัน แต่วงกลมขนาดใหญ่หมายถึงตัวแปลงพลังงาน และวงกลมขนาดเล็กหมายถึงเครื่องมือวัด ระวังอย่าสับสนสัญลักษณ์ที่คล้ายกัน

■ องค์ประกอบการทำงาน

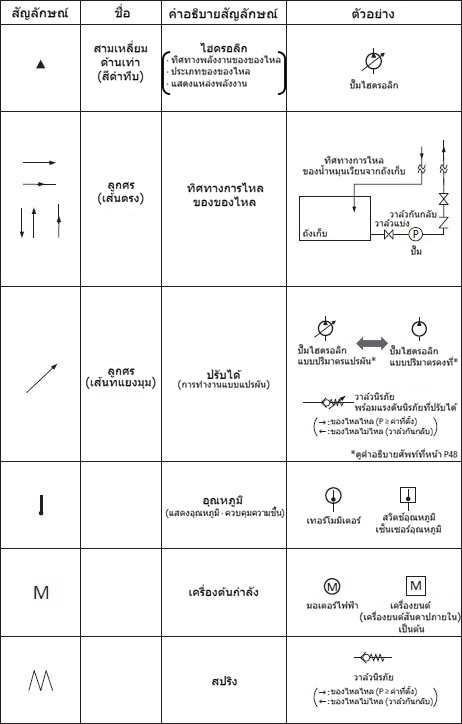

ต่อไปคือ “องค์ประกอบฟังก์ชัน” ที่มักใช้ในท่อส่งของเหลว

ลูกศรที่ใช้ในองค์ประกอบฟังก์ชันเป็นลูกศรแนวนอนหรือแนวตั้งตรงที่แสดงถึง "ทิศทางการไหลของของไหล" ในขณะที่ลูกศรแนวทแยงเป็นสัญลักษณ์ที่ระบุว่า "สามารถทำงานแบบแปรผันได้"

ตัวอย่างเช่น หากสัญลักษณ์ปั๊มไฮดรอลิกมีลูกศรเฉียงอยู่ด้านบน แสดงว่าปั๊มนั้นเป็นปั๊มไฮดรอลิกที่มีอัตราการไหลแปรผัน

นอกจากนี้ ตัวอักษร "M" ยังใช้เป็นสัญลักษณ์ของมอเตอร์ในองค์ประกอบการทำงาน แต่เนื่องจากมีรูปร่างคล้ายกับสัญลักษณ์ "สปริง" จึงต้องตีความร่วมกับสัญลักษณ์โดยรอบ

“องค์ประกอบการทำงาน” เหล่านี้ที่แสดงถึงการเคลื่อนที่จริงของของไหลถือเป็นสัญลักษณ์ที่สำคัญมาก ดังนั้นอย่าลืมจำไว้

■ วิธีการเชื่อมต่อท่อ

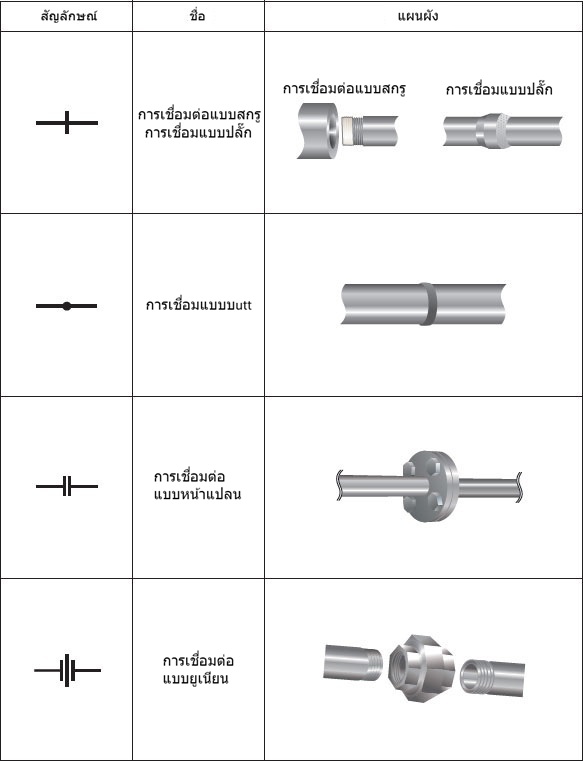

"วิธีการเชื่อมต่อท่อ" ที่ใช้กันทั่วไปสำหรับท่อส่งของเหลวจะแสดงโดยใช้สัญลักษณ์ดังต่อไปนี้

โปรดระมัดระวังในการวาดแบบขนาดเล็ก เนื่องจากสัญลักษณ์สำหรับการเชื่อมต่อด้วยสกรูและการเชื่อมแบบชนอาจเข้าใจผิดได้ง่ายว่าเป็นลูกศรขององค์ประกอบการทำงาน นอกจากนี้ โปรดจำไว้ว่าการเชื่อมด้วยสกรูและการเชื่อมแบบซ็อกเก็ตมีสัญลักษณ์เดียวกัน

หากคุณสามารถถอดรหัสวิธีการเชื่อมต่อเหล่านี้ได้ คุณจะสามารถบอกได้ในทันทีจากแผนผังระบบท่อว่าท่อที่เกี่ยวข้องนั้นถอดออกได้ เช่น มีหน้าแปลนหรือมีเกลียว หรือถอดออกได้ไม่ได้ เช่น เชื่อมชน

■ วาล์ว

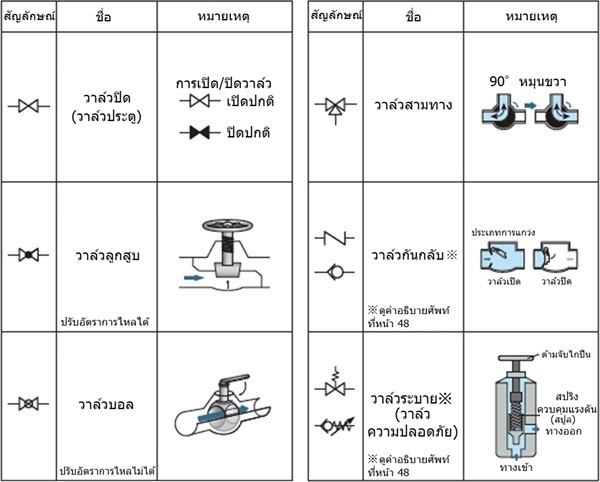

ต่อไปเราจะมาดูวาล์วกัน ในที่นี้เราจะสรุปวาล์วที่นิยมใช้กันทั่วไปในท่อส่งของเหลว

วาล์วส่วนใหญ่จะแสดงเป็นรูปสามเหลี่ยมตรงข้ามกันสองรูป แต่เช็ควาล์วและวาล์วระบายแรงดันใช้รูปร่างที่เป็นเอกลักษณ์ เช่น ตัว N หรือเส้นหยักแหลม

วาล์วจะแสดงเป็นรูปเลข "8" มีหลายประเภท เช่น วาล์วแบบประตู วาล์วแบบโลก และวาล์วแบบลูกบอล แต่เมื่อวางไว้บนภาพวาด จะทำให้เห็นจุดควบคุมในกระบวนการได้ชัดเจนขึ้น

■ ข้อต่อ (การเชื่อมต่อแบบสกรู)

สุดท้ายนี้ นี่คือสัญลักษณ์สำหรับ "ข้อต่อ (การเชื่อมต่อแบบเกลียว)" ซึ่งมักใช้ในท่อส่งของเหลว

สัญลักษณ์สำหรับอุปกรณ์โดยทั่วไปจะเป็นเส้นตรงที่มีเส้นสั้น ๆ ลากอยู่ เหมือนกับการเชื่อมต่อแบบเกลียว แต่สัญลักษณ์เส้นสั้นแบบเดียวกันนี้ยังใช้สำหรับฝาและปลั๊กที่ติดอยู่ที่ปลายท่ออีกด้วย

อุปกรณ์ต่างๆ อาจมีรายละเอียดมากเกินไปหากระบุไว้ในท่อกระบวนการ ดังนั้นจึงมักถูกละเว้นจากภาพวาด และจะแสดงไว้ในไดอะแกรมรายการชิ้นส่วนเป็นหลัก

3. วิธีการอ่านข้อมูลบนผังท่อ

จากนี้เราจะแนะนำแผนผังระบบท่อและวิธีการอ่านข้อมูล

แบบแปลนระบบท่อทั่วไปประกอบด้วยองค์ประกอบหลักสองประการ ได้แก่ "แผนผังระบบท่อ" ที่แสดงส่วนประกอบของอุปกรณ์ท่อ และ "รายการส่วนประกอบ" ข้อมูลสามารถตีความได้โดยการเชื่อมโยงแผนผังระบบท่อและรายการส่วนประกอบเข้าด้วยกัน

แผนผังระบบท่อใช้สัญลักษณ์ที่เรียบง่ายเพื่อระบุส่วนประกอบ ดังนั้นจึงใช้รายการส่วนประกอบและลูกโป่งเพื่อระบุข้อมูลโดยละเอียดเกี่ยวกับอุปกรณ์ที่ใช้

Ballooning เป็นวิธีการวาดเส้นนำ (balloons) จากส่วนต่างๆ ของไดอะแกรมระบบที่ต้องการรายละเอียด แล้วเติมช่องว่างลงในแบบร่าง คุณสามารถเขียนข้อมูลลงในบอลลูนได้โดยตรง หรือเขียนตัวเลขที่สอดคล้องกันจากรายการส่วนประกอบก็ได้

รายการชิ้นส่วนประกอบประกอบด้วยชื่อชิ้นส่วน ผู้ผลิต รุ่น ฯลฯ ของอุปกรณ์ที่ใช้ และคุณสามารถดูรายละเอียดได้ในทันทีโดยการเปรียบเทียบกับหมายเลขลูกโป่ง

ผังท่อยังมีข้อมูลสำคัญเกี่ยวกับข้อมูลจำเพาะของอุปกรณ์ เช่น อัตราการไหล แรงดัน อุณหภูมิ และค่าที่คาดหวังสำหรับเซ็นเซอร์ต่างๆ ภายในท่อ
