ภาพรวม/คุณสมบัติ
โครงสร้างแบบไม่มีปั๊มและไม่มีถัง
รองรับทุกความต้องการด้านการทำความเย็นในโรงงาน
เครื่องทำความเย็นแบบไม่มีปั๊ม/ไม่มีถังเก็บน้ำ ที่ไม่ใช้สารทำความเย็นฟรีออน
ซีรี่ส์ PCU-F
สอบถามเกี่ยวกับการเลือกรุ่นและข้อมูลจำเพาะ
ติดต่อเราสอบถามราคาและกำหนดส่งมอบ
ขอใบเสนอราคาเลือกง่ายใน 3 ขั้นตอน!
คู่มือการเลือกรุ่นโครงสร้างปั๊มและแบบไม่มีถังตอบสนองความต้องการการทำความเย็นที่หลากหลายของสถานที่ผลิต
แตกต่างจากรุ่นปั๊มและถังแบบบิวท์อินทั่วไป ซีรีส์ PCU-F ใช้โครงสร้างแบบปั๊มและถังที่ไม่มีปั๊มหรือถังในตัว โครงสร้างนี้ช่วยเพิ่มอิสระในการออกแบบอย่างมาก ทำให้สามารถสร้างระบบระบายความร้อนที่เหมาะสมที่สุด ตอบสนองความต้องการที่หลากหลายได้อย่างยืดหยุ่นและมีประสิทธิภาพ ตั้งแต่การติดตั้งอุปกรณ์ใหม่ไปจนถึงการปรับปรุงอุปกรณ์เดิม

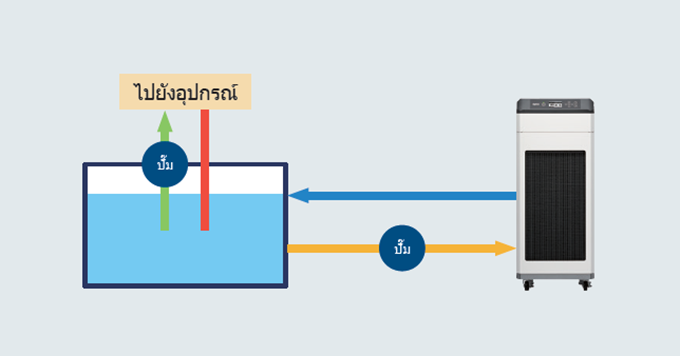

ระบบทำความเย็นแบบวงจรเปิด
วิธีการทำความเย็นที่ใช้น้ำเย็นหมุนเวียนในขณะที่สัมผัสกับสภาพแวดล้อมภายนอก เรียกว่าวงจรเปิด เมื่อใช้เครื่องทำความเย็นแบบติดตั้งปั๊ม/ถังในวงจรเปิด ฝั่งโหลดจะต้องถูกปิดผนึกหรือระบายความร้อนทางอ้อมโดยใช้ตัวแลกเปลี่ยนความร้อน ซีรีส์ PCU-F ได้รับการออกแบบให้ไม่มีปั๊ม/ถัง จึงสามารถใช้งานในวงจรเปิดและทำงานได้โดยไม่ต้องใช้อุปกรณ์เพิ่มเติมใดๆ วิธีนี้ช่วยลดความซับซ้อนในการออกแบบระบบทำความเย็นและช่วยให้การทำงานมีความยืดหยุ่น

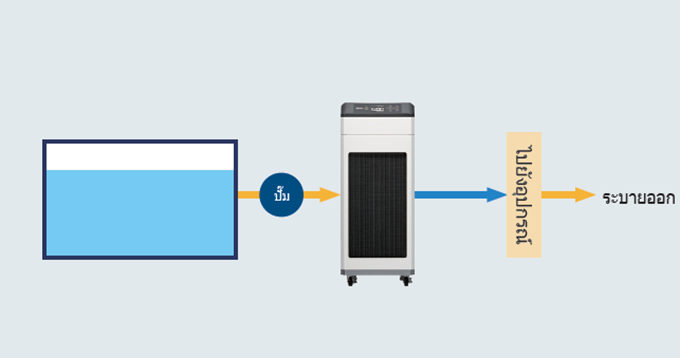

ระบบทำความเย็นแบบวงจรรอบเดียว
วงจรแบบ one-pass คือวิธีการทำความเย็นที่ใช้น้ำเย็นเพียงครั้งเดียวแล้วจึงระบายออก มักใช้น้ำประปาหรือน้ำบาดาลในการทำความเย็น เนื่องจากเป็นวงจรเปิดชนิดหนึ่งที่น้ำหล่อเย็นสัมผัสกับอากาศภายนอก เมื่อใช้เครื่องทำความเย็นที่มีปั๊มและถังในตัว จึงจำเป็นต้องปิดผนึกด้านโหลดหรือใช้การระบายความร้อนทางอ้อมด้วยตัวแลกเปลี่ยนความร้อน อย่างไรก็ตาม เนื่องจากเครื่อง PCU-F ซีรีส์มีปั๊มและโครงสร้างแบบไม่มีถัง จึงสามารถทำความเย็นโดยตรงได้แม้ใช้วงจรแบบ one-pass และสามารถทำงานได้โดยไม่ต้องมีขั้นตอนเพิ่มเติมใดๆ

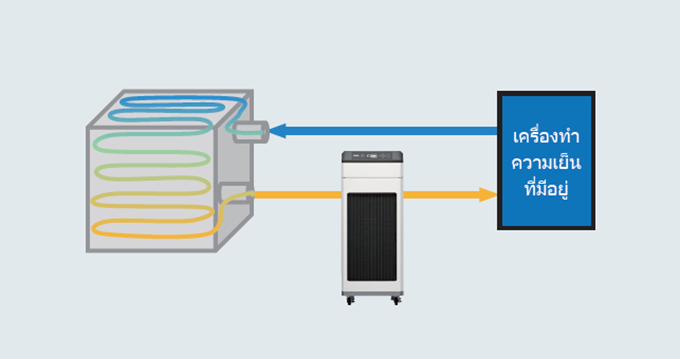

การระบายความร้อนเสริมของวงจรที่มีอยู่และการเพิ่มความสามารถในการระบายความร้อน
เมื่อความสามารถในการทำความเย็นของวงจรทำความเย็นที่มีอยู่ไม่เพียงพอ เครื่องทำความเย็นที่มีปั๊มและถังในตัวจำเป็นต้องปรับอัตราการไหลและการออกแบบท่อ/วงจรอย่างระมัดระวัง อย่างไรก็ตาม เนื่องจากซีรีส์ PCU-F มีการออกแบบแบบไม่มีปั๊ม/ถัง จึงสามารถเสียบเข้ากับวงจรที่มีอยู่เดิมได้โดยตรง เพิ่มความสามารถในการทำความเย็นโดยไม่ต้องปรับแต่งเพิ่มเติมใดๆ ทำให้ง่ายต่อการปรับปรุงระบบทำความเย็นและการทำงานที่ยืดหยุ่น
การควบคุมอุณหภูมิโดยใช้เซ็นเซอร์ภายนอก
โดยปกติแล้วเครื่องทำความเย็นจะควบคุมอุณหภูมิทางออกให้เป็นอุณหภูมิที่ตั้งไว้ แต่ซีรีส์ PCU-F สามารถควบคุมอุณหภูมิได้โดยใช้เซ็นเซอร์อุณหภูมิภายนอก
> โปรดดูรายละเอียดเพิ่มเติมในแคตตาล็อก

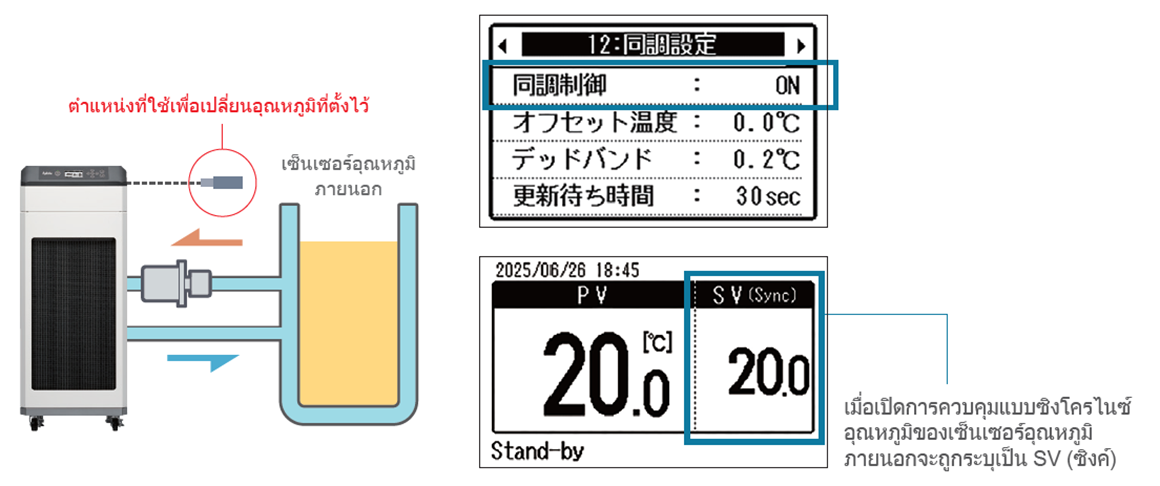

การควบคุมแบบซิงโครนัส
สามารถควบคุมการซิงโครไนซ์โดยซิงโครไนซ์กับอุณหภูมิที่วัดโดยเซนเซอร์วัดอุณหภูมิภายนอกและเปลี่ยนอุณหภูมิที่ตั้งไว้ได้

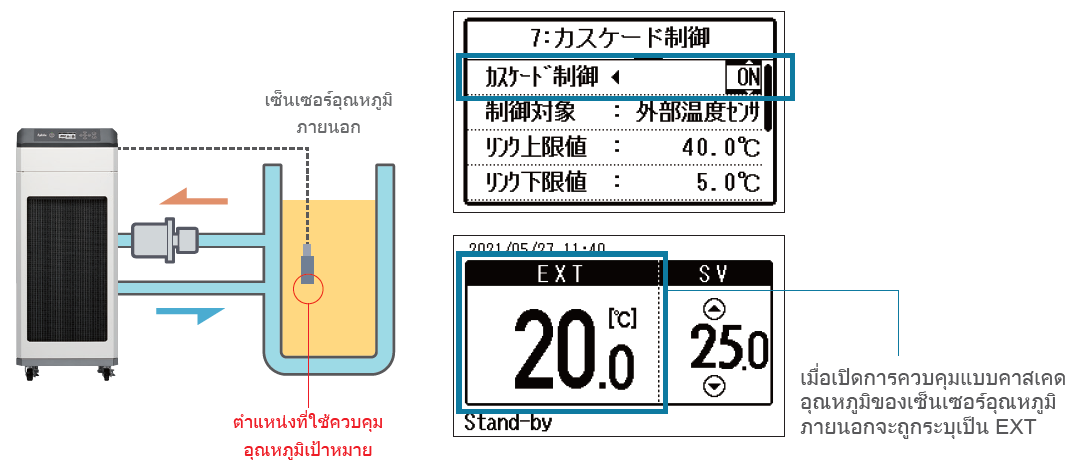

การควบคุมแบบคาสเคด
สามารถควบคุมแบบคาสเคด ซึ่งควบคุมจุดวัดอุณหภูมิภายนอกให้ไปถึงอุณหภูมิที่ตั้งไว้

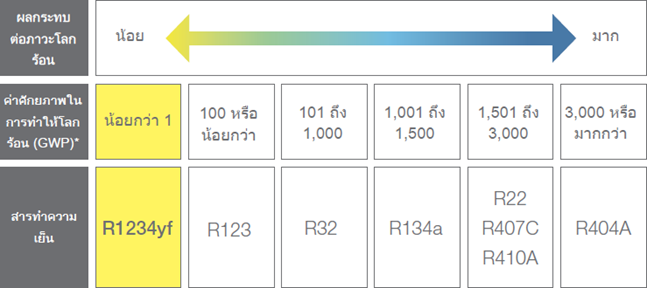

ไม่ต้องจัดการฟลูออโรคาร์บอน
ใช้สารทำความเย็น R1234yf
ในประเทศญี่ปุ่น กฎหมายควบคุมการปล่อยสารฟลูออโรคาร์บอนมีผลบังคับใช้ในเดือนเมษายน พ.ศ. 2558 โดยกำหนดข้อผูกพัน 6 ประการสำหรับผู้ใช้อุปกรณ์ ซึ่งรวมถึงการตรวจสอบผลิตภัณฑ์อย่างละเอียดเป็นประจำและการรายงานปริมาณการรั่วไหล ในเดือนเมษายน พ.ศ. 2563 กฎหมายดังกล่าวได้รับการแก้ไขเพื่อเสริมสร้างกฎระเบียบ เช่น การกำหนดบทลงโทษโดยตรงโดยไม่มีคำแนะนำจากฝ่ายบริหารในกรณีที่มีการละเมิดเมื่อกำจัดอุปกรณ์

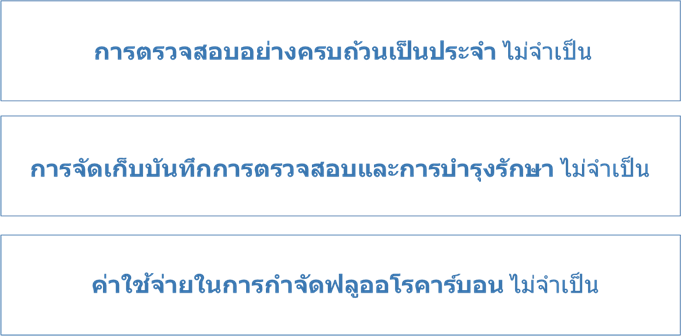

ซีรีส์ PCU-NE ใช้สารทำความเย็น R1234yf ที่ไม่ใช่ฟลูออโรคาร์บอน ซึ่งหมายความว่าสารทำความเย็นนี้ไม่ได้อยู่ภายใต้กฎหมายควบคุมการปล่อยสารฟลูออโรคาร์บอน และไม่จำเป็นต้องมีผู้รับเหมาที่ได้รับมอบหมายให้เก็บและทำลายสารทำความเย็นนี้ อีกทั้งไม่มีภาระผูกพันในการตรวจสอบเป็นประจำ จึงช่วยลดภาระค่าใช้จ่ายจากการใช้สารฟลูออโรคาร์บอน
> โปรดดูรายละเอียดเพิ่มเติมในแคตตาล็อก
บันทึกการทำงานได้อย่างต่อเนื่องด้วยตัวเครื่องเพียงอย่างเดียว
เครื่องบันทึกไดรฟ์เครื่องแรกของอุตสาหกรรม
ตัวเครื่องทำน้ำเย็นจะบันทึกอุณหภูมิน้ำที่ไหลออก อุณหภูมิที่ตั้งไว้สำหรับน้ำที่ไหลเข้า ชั่วโมงการทำงาน และวันที่และเวลาที่เกิดข้อผิดพลาด บันทึกข้อมูลทุกสองนาที นานสูงสุดหนึ่งปีครึ่ง *เมื่อเกิดข้อผิดพลาด ข้อมูลจะถูกบันทึกทุกห้าวินาที นานสูงสุดประมาณหนึ่งนาทีก่อนเกิดข้อผิดพลาด

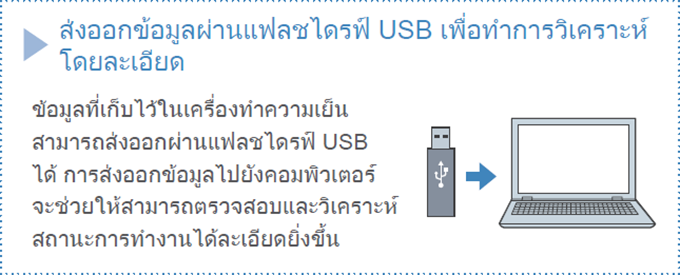

สำหรับการสืบสวนที่ละเอียดมากขึ้น สามารถดึงข้อมูลที่เก็บไว้ในหน่วยหลักได้โดยใช้แฟลชไดรฟ์ USB และนำเข้าข้อมูลดังกล่าวไปยังคอมพิวเตอร์ เพื่อให้สามารถยืนยันและวิเคราะห์สถานะการทำงานได้ละเอียดมากขึ้น

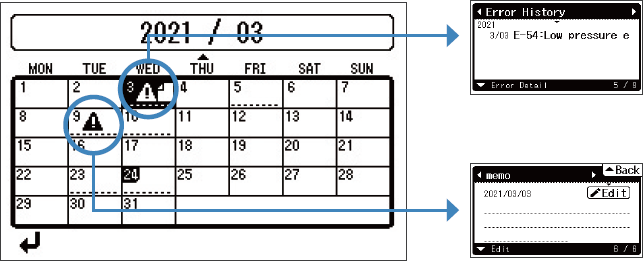

พร้อมฟังก์ชันปฏิทินเวลา
เครื่องทำความเย็นติดตั้งปฏิทินเวลา ช่วยให้คุณตรวจสอบอุณหภูมิน้ำหมุนเวียนรายวันและประวัติข้อผิดพลาดที่บันทึกโดยฟังก์ชันบันทึกไดรฟ์ได้ตลอดเวลา

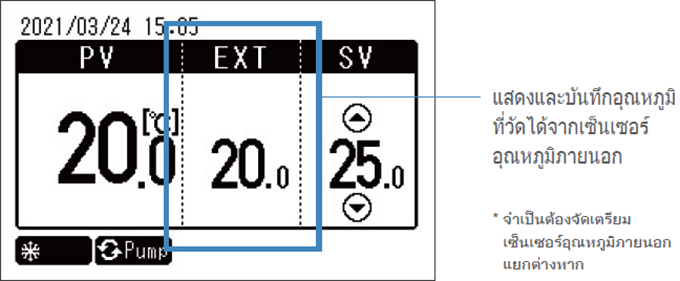

การวัดและบันทึกอุณหภูมิภายนอก
การใช้เซ็นเซอร์วัดอุณหภูมิภายนอกช่วยให้สามารถบันทึกอุณหภูมิของวัตถุที่วัดลงบนตัวชิลเลอร์ได้ เซ็นเซอร์ตัวเดียวนี้สามารถบันทึกทั้งการทำงานของชิลเลอร์และการวัดอุณหภูมิภายนอกได้
ใช้งานง่ายยิ่งขึ้น พร้อมประสิทธิภาพพื้นฐานที่เชื่อถือได้

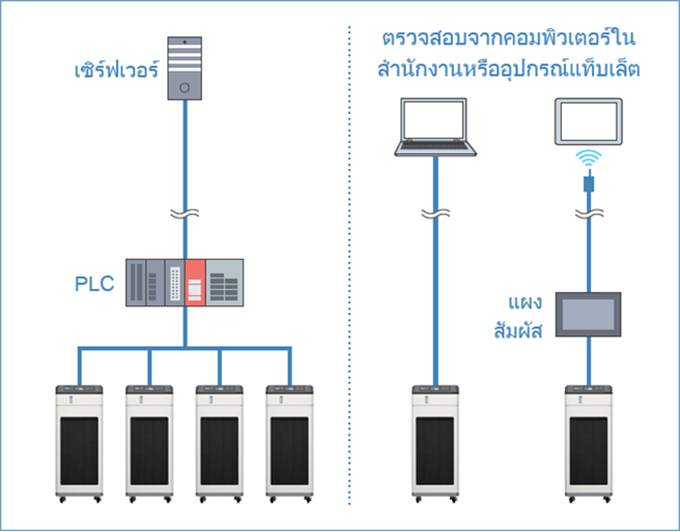

IoT เข้ากันได้กับ Modbus TCP
ด้วยความต้องการ IoT ที่เพิ่มมากขึ้นในโรงงานผลิต อีเทอร์เน็ตจึงกลายเป็นมาตรฐานในปัจจุบัน นอกจากการสื่อสารภายนอก Modbus/TCP สำหรับการอ่าน/เขียนแล้ว ยังรองรับโปรโตคอล MC และวิธีการสื่อสารแบบซ็อกเก็ต สามารถตอบสนองความต้องการที่หลากหลาย เช่น การตรวจสอบสถานะการทำงาน การแสดงภาพข้อมูล และการทำงานระยะไกล
| การตรวจสอบระยะไกล | สามารถส่งออกข้อมูลต่างๆ ได้ เช่น อุณหภูมิทางออกของน้ำหมุนเวียนของเครื่องทำความเย็น อุณหภูมิที่ตั้งไว้ของน้ำหมุนเวียน อุณหภูมิภายนอก และเอาท์พุตข้อผิดพลาด ทำให้สามารถตรวจสอบสถานะการทำงานของอุปกรณ์จากระยะไกลได้ผ่าน PLC หรือแผงสัมผัส |
|---|---|
| รีโมทคอนโทรล | สิ่งใดก็ตามที่สามารถควบคุมได้จากแผงควบคุมบนตัวเครื่องหลักก็สามารถควบคุมจากภายนอกได้ เครื่องทำความเย็นสามารถทำงานได้จากระยะไกล |
| การเชื่อมโยงกับอุปกรณ์ต่อพ่วง | ขึ้นอยู่กับสถานะการทำงานของอุปกรณ์การผลิต การทำงานของระบบทำความเย็นของเครื่องทำความเย็นสามารถเปิด/ปิดได้ คุณสามารถเปลี่ยนการตั้งค่าอุณหภูมิและควบคุมสภาพการทำงานของน้ำหมุนเวียนร่วมกับอุปกรณ์อื่นได้ |
| การดำเนินการ | หยุดการทำงาน, รีเซ็ตข้อผิดพลาด, ล็อคกุญแจ |
|---|---|
| เอาท์พุต | หมายเลขข้อผิดพลาด, อุณหภูมิที่ตั้งไว้ของน้ำหมุนเวียน, อุณหภูมิทางออกของน้ำหมุนเวียน, อุณหภูมิภายนอก, เวลาการทำงานสะสม |
| การตั้งค่าการเปลี่ยนแปลง | การตั้งค่าอุณหภูมิน้ำหมุนเวียน, การตั้งค่าขีดจำกัดบนและล่างของข้อผิดพลาดอุณหภูมิน้ำ, การตั้งเวลา, การตั้งค่าปั๊มเมื่อเกิดข้อผิดพลาด, การตั้งค่าล็อคกุญแจ |
