อากาศที่ติดอยู่ในท่อคืออะไร? จุดต่อท่อเพื่อป้องกันไม่ให้อากาศเข้า

1. อากาศที่ติดอยู่ในท่อคืออะไร?

การกักเก็บอากาศเป็นปรากฏการณ์ที่อากาศถูกผสมเข้าไปในขณะที่ปั๊มกำลังทำงาน หรือแก๊สที่ละลายในของเหลวแยกตัวออก ทำให้เกิดฟองอากาศและช่องอากาศ ส่งผลให้ไม่สามารถบรรลุแรงดันการระบายและอัตราการไหลตามที่คาดไว้

ปั๊มหอยโข่งและปั๊มชนิดอื่นๆ ไม่สามารถสูบก๊าซออกได้ ดังนั้นหากอากาศเข้าไป ปั๊มจะทำงานแบบไร้ทิศทางและแรงดันที่จ่ายออกจะลดลงอย่างกะทันหัน ในกรณีที่เลวร้ายที่สุด ท่อและปั๊มอาจเสียหายได้

สาเหตุที่ทำให้เกิดการกักเก็บอากาศมีได้หลายประการ แต่สามารถจำแนกได้คร่าวๆ เป็น 3 ประเภทดังต่อไปนี้:

• ・อากาศสามารถสร้างหรือผสมเข้ากับปั๊มได้อย่างง่ายดาย
• ・แรงดันในถังกรองเพิ่มขึ้น ทำให้ยากต่อการเอาอากาศที่ติดอยู่ออก
• ・ติดตั้งปั๊มในตำแหน่งที่ไม่เหมาะสมหรืออยู่ในตำแหน่งที่ไม่เหมาะสม

เนื่องจากสาเหตุของการอุดตันของอากาศมีได้หลายสาเหตุ หากอากาศอุดตัน จำเป็นต้องตรวจสอบและซ่อมแซมจุดตรวจสอบแต่ละจุดทีละจุด ซึ่งใช้เวลานาน ด้วยเหตุนี้ การวางแผนวิธีการเดินท่อเพื่อป้องกันอากาศเข้าจึงเป็นสิ่งสำคัญ

ในบทต่อไปเราจะดูวิธีการวางท่อที่มีโอกาสทำให้เกิดการกักอากาศน้อยลง

2. ใส่ใจกับท่อด้านดูด

ก่อนอื่น เราจะแนะนำวิธีการเดินท่อที่ด้านดูด ด้านดูดเป็นด้านที่เสี่ยงต่อการถูกอากาศกักไว้มากที่สุด แต่เนื่องจากโดยพื้นฐานแล้วเป็นแรงดันลบ จึงมีข้อจำกัด เช่น ไม่สามารถใช้วาล์วระบายอากาศได้

ควรใส่ใจวิธีการเดินท่อดังต่อไปนี้ เพื่อป้องกันไม่ให้อากาศเข้าไปในท่อ

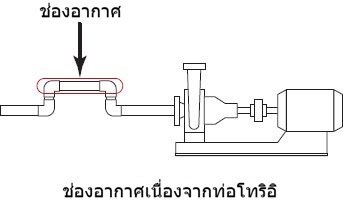

■ ไม่มีท่อโทริอิ

เนื่องจากตำแหน่งการติดตั้งจึงมีกรณีที่ท่อถูกยกขึ้นแล้วลดต่ำลงในรูปนูน ซึ่งเรียกว่า ท่อโทริอิ

เมื่อติดตั้งท่อ Torii อากาศซึ่งเบากว่าน้ำจะสะสมในส่วนนูน ทำให้เกิดช่องอากาศ

แม้ว่าจะสามารถเอาอากาศบางส่วนออกได้โดยการไหลของเหลวอย่างแรง แต่การจะเอาอากาศออกทั้งหมดเป็นเรื่องยาก ดังนั้นจึงควรหลีกเลี่ยงการใช้ท่อ Torii

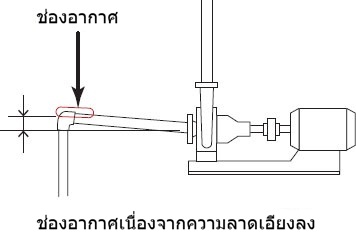

■ ห้ามติดตั้งท่อที่มีความลาดลง

ควรหลีกเลี่ยงการวางท่อที่มีความลาดเอียงลง ซึ่งความลาดเอียงของท่อจะลดลงเมื่อเข้าใกล้ปั๊ม เนื่องจากอาจส่งผลให้การดูดลดลงเนื่องจากมีช่องอากาศ

หลักการเบื้องหลังการสะสมอากาศเป็นหลักการเดียวกันกับท่อ Torii โดยที่อากาศจะลอยขึ้นและสะสมอยู่ที่ด้านบนของท่อ

เพื่อไล่อากาศออก ท่อต้องเอียงไปทางปั๊ม โดยแนวทางปฏิบัติคือ ท่อควรมีความลาดเอียงขึ้น 1/100 หรือมากกว่า
*ความลาดชัน 1/100: ตก 1 ซม. ต่อ 1 ม.

อย่างไรก็ตาม เมื่อติดตั้งปั๊มในตำแหน่งที่ต่ำกว่าระดับของเหลวในถังโดยใช้ท่อแรงดัน จะต้องระมัดระวังเนื่องจากต้องวางท่อให้ลาดลงไปหาปั๊มเพื่อให้อากาศสามารถหนีเข้าไปในถังได้

■ ความชาญฉลาดในการติดตั้งวาล์วเท้า

หากติดตั้งปั๊มไว้เหนือระดับของเหลวในถัง อาจใช้ฟุตวาล์วเพื่อป้องกันการไหลย้อนกลับของของเหลว หากติดตั้งฟุตวาล์วไม่ถูกต้อง วาล์วอาจปิดไม่สนิท ทำให้อากาศไหลเข้าได้

ตรวจสอบให้แน่ใจว่าติดตั้งฟุตวาล์วในทิศทางที่ถูกต้องหลังจากตรวจสอบการทำงานอย่างละเอียดแล้ว สิ่งสำคัญคือต้องติดตั้งในตำแหน่งที่เข้าถึงได้ง่ายเพื่อการบำรุงรักษา เพื่อให้สามารถแก้ไขการติดตั้งที่ไม่ถูกต้องได้ทันที

■ ป้องกันไม่ให้อากาศเข้าทางจุดเชื่อมต่อ

แม้ว่าอากาศสามารถเข้ามาทางท่อได้อย่างง่ายดาย แต่ก็เป็นจุดที่ตรวจจับการบุกรุกของอากาศได้ยากมากเช่นกัน

โดยทั่วไปแล้ว การเชื่อมต่อแบบหน้าแปลน ซึ่งมีโอกาสรั่วซึมน้อยกว่า ถือเป็นวิธีที่ดีที่สุดในการป้องกันไม่ให้อากาศเข้า หากคุณใช้ท่อเกลียวแทนการเชื่อมต่อแบบหน้าแปลน โปรดตรวจสอบให้แน่ใจว่าได้ขันเกลียวและขันให้แน่นสนิทเพื่อให้ซีลแน่น

3. จุดสำคัญเมื่อเชื่อมต่อวาล์วและท่อที่มีเส้นผ่านศูนย์กลางต่างกัน

แม้จะต่อวาล์วหรือท่อที่มีเส้นผ่านศูนย์กลางต่างกัน อากาศก็อาจเข้าไปได้ง่ายหากไม่ปฏิบัติตามข้อควรระวัง มาดูจุดที่ควรคำนึงถึงในการต่อท่อแต่ละประเภทกัน

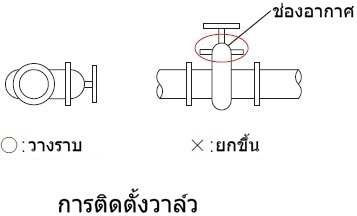

■ ติดตั้งวาล์วในแนวนอน

เนื่องจากโครงสร้างของวาล์ว เช่น วาล์วประตู จึงมีแนวโน้มที่จะมีอากาศสะสม

ควรวางที่จับวาล์วโดยให้นอนราบไปกับพื้น เพื่อป้องกันไม่ให้อากาศสะสมในที่จับ

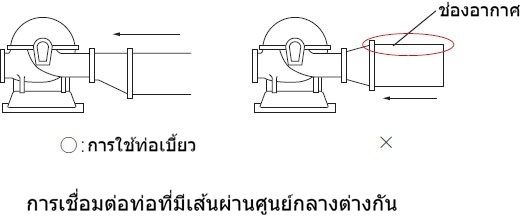

■ ใช้ท่อนอกสำหรับท่อที่มีเส้นผ่านศูนย์กลางต่างกัน

เมื่อเชื่อมต่อท่อที่มีเส้นผ่านศูนย์กลางต่างกัน อากาศมีแนวโน้มที่จะสะสมที่ด้านบนของท่อ ทำให้มีโอกาสติดอยู่ได้มากขึ้น

เมื่อเชื่อมต่อกับท่อที่มีเส้นผ่านศูนย์กลางต่างกัน ให้ใช้ท่อนอกศูนย์กลางเพื่อรักษาระดับด้านบน

4. ใช้วาล์วระบายอากาศที่ด้านปล่อย

วาล์วระบายอากาศต่างจากด้านดูดตรงที่สามารถใช้กับท่อด้านปล่อยของปั๊มได้ วาล์วระบายอากาศเป็นส่วนประกอบที่ใช้เพื่อระบายอากาศออกจากท่อ และเมื่ออากาศไหลเข้า ลูกลอยที่สัมผัสกับตัววาล์วอย่างใกล้ชิดจะตกลง ทำให้อากาศถูกระบายออก

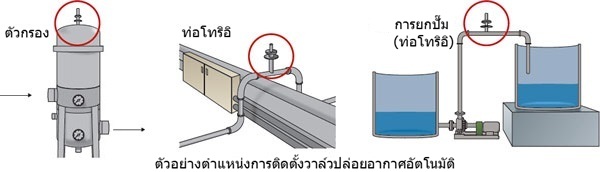

หากคุณไม่มีทางเลือกอื่นนอกจากการติดตั้งท่อ Torii หรือหากคุณต้องการเอาอากาศออกจากภาชนะที่ปิดสนิท (เช่น ถังหรือตัวกรอง) คุณสามารถติดตั้งวาล์วระบายอากาศอัตโนมัติเพื่อเอาอากาศออกได้

เวลาติดตั้งให้วางไว้จุดสูงสุด เช่น ปลายสุดของท่อโทริอิ หรือ ด้านบนของภาชนะบรรจุอากาศ
