ชนิดและคุณสมบัติของวาล์วประตูท่อ

1. วาล์วประตูท่อคืออะไร?

วาล์วคือส่วนประกอบที่ใช้ปรับปริมาณ ทิศทาง และความดันของของไหลที่ไหลผ่านท่อ วาล์วประตูน้ำ หรือที่รู้จักกันในชื่อวาล์วระบายน้ำ มีหน้าที่แบ่งและหยุดการไหลของของไหลภายในท่อ หรือปรับความกว้างของเส้นทางการไหลเพื่อเพิ่มหรือลดอัตราการไหล

ตัวอย่างทั่วไป ได้แก่ วาล์วโลก วาล์วลูกบอล วาล์วประตู และวาล์วผีเสื้อ

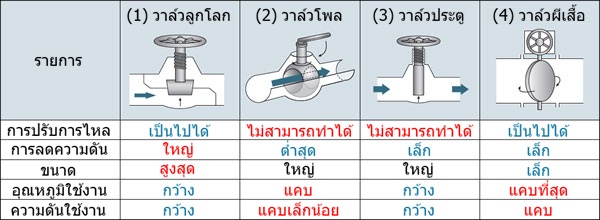

2. ชนิดและคุณลักษณะของวาล์วประตูท่อ

ตอนนี้มาดูคุณลักษณะของวาล์วประตูทั่วไปทั้งสี่ประเภทกัน

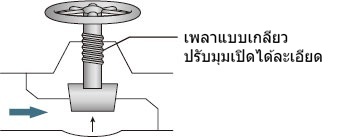

■ ①．วาล์วโลก

เนื่องจากมีลักษณะโค้งมน จึงเรียกว่า globe valve ซึ่งมาจากคำว่า globe ในภาษาอังกฤษที่แปลว่า ทรงกลม นอกจากนี้ยังเรียกอีกอย่างว่า globe valve, ball valve, needle valve, angle valve และชื่ออื่นๆ

แม้ว่าจะมีข้อดีคือประสิทธิภาพการปิดที่สูงและการปรับอัตราการไหลที่ง่ายดาย แต่ก็มีข้อเสียคือการสูญเสียแรงดันจำนวนมากเนื่องจากส่วนที่แคบในเส้นทางการไหลรูปตัว S

■ ②．บอลวาล์ว

บอลวาล์ว หรือที่เรียกอีกอย่างว่าบอลวาล์ว ทำหน้าที่ควบคุมของเหลวโดยการหมุนตัววาล์วรูปลูกบอลที่มีรู

เส้นทางการไหลเป็นเส้นตรงในทิศทางท่อซึ่งมีข้อดีคือสูญเสียแรงดันน้อย แต่ไม่เหมาะกับการปรับอัตราการไหลอย่างละเอียด

นอกจากนี้ ยังมีประเภทที่มีเส้นผ่านศูนย์กลางท่อวาล์วภายใน (เส้นผ่านศูนย์กลางรูเจาะ) ต่างกัน ขึ้นอยู่กับคุณลักษณะเฉพาะ แม้ว่าเส้นผ่านศูนย์กลางท่อเชื่อมต่อจะเท่ากันก็ตาม ดังนั้น ต้องใช้ความระมัดระวังในการเลือก

■ ③．วาล์วประตู

วาล์วประตูหรือที่เรียกว่าวาล์วประตู ใช้ตัววาล์วรูปแผ่นเพื่อเปิดและปิดเส้นทางการไหลและควบคุมของไหล

เมื่อวาล์วเปิดสุด ตัววาล์วจะหายไปจากเส้นทางการไหล ทำให้เป็นวาล์วที่ยอดเยี่ยมในแง่ของการสูญเสียแรงดัน อย่างไรก็ตาม เมื่อใช้งานที่ตำแหน่งเปิดกลาง ตัววาล์วจะสั่นและก่อให้เกิดปัญหา จึงไม่สามารถปรับอัตราการไหลได้ และวาล์วจะถูกใช้งานในตำแหน่งเปิดสุดหรือปิดสุด

■ ④. วาล์วผีเสื้อ

วาล์วผีเสื้อมีรูปร่างคล้ายผีเสื้อ ตัววาล์วมีลักษณะเป็นแผ่นกลม หมุนอยู่ภายในตัววาล์วทรงกระบอกสั้น เรียกอีกอย่างว่าวาล์วผีเสื้อ วาล์วผีเสื้อ หรือวาล์วผีเสื้อ

โครงสร้างที่เรียบง่ายทำให้ใช้พื้นที่ติดตั้งน้อย จึงเหมาะสำหรับการใช้งานในสถานที่ต่างๆ นอกจากนี้ยังมีข้อดีคือมีการสูญเสียแรงดันต่ำและปรับอัตราการไหลได้ง่าย

อย่างไรก็ตาม เนื่องจากโครงสร้าง ทิศทางการติดตั้งจึงคงที่ และแผ่นวาล์วมีรูปร่างเหมือนแผ่นดิสก์ ดังนั้นจึงมีข้อเสีย เช่น มีแนวโน้มที่จะเกิดอาการกระแทกน้ำ ดังนั้นจึงต้องระมัดระวัง

3. วิธีการเลือกและติดตั้งวาล์วประตู

จะต้องเลือกและติดตั้งวาล์วประตูให้เหมาะสมเพื่อให้ตรงกับท่อ ปั๊ม ของเหลว ฯลฯ ที่ใช้ในโรงงาน

■ เลือกวาล์วที่เหมาะสมที่สุดกับการใช้งานของคุณ

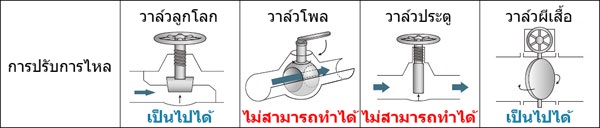

ตัวอย่างเช่น วาล์วประตูสามารถแบ่งได้กว้างๆ เป็นวาล์วที่เหมาะสำหรับการควบคุมการไหลและวาล์วที่ไม่เหมาะสำหรับการควบคุมการไหล บอลวาล์วและวาล์วประตูไม่เหมาะสำหรับการควบคุมการไหล แต่มีการสูญเสียแรงดันน้อยและเหมาะอย่างยิ่งสำหรับใช้เป็นวาล์วหยุด

อย่างไรก็ตาม วาล์วโลกและวาล์วผีเสื้อ ซึ่งเหมาะสำหรับการควบคุมการไหล มีข้อเสีย เช่น การสูญเสียแรงดันมาก และมีแนวโน้มที่จะทำให้เกิดอาการน้ำกระแทก ดังนั้น ควรตรวจสอบสถานการณ์ท่อของบริษัทของคุณอย่างละเอียดถี่ถ้วนก่อนตัดสินใจเลือก

■ วางวาล์วปรับอัตราการไหลไว้ที่ด้านปล่อย

โดยปกติแล้ว วาล์วปรับอัตราการไหลจะติดตั้งไว้ที่ด้านปล่อยของปั๊มเสมอ หากติดตั้งไว้ที่ด้านดูด แรงดันดูดที่ปั๊มจะลดลงเมื่อวาล์วปิด ทำให้เกิดฟองอากาศในท่อและมีโอกาสเกิดโพรงอากาศ (ปรากฏการณ์โพรงอากาศ) มากขึ้น

4. วิธีการติดตั้งวาล์วเพื่อป้องกันปัญหา

โดยทั่วไปแล้ว มักใช้ลิ้นที่มีขนาดเดียวกับเส้นผ่านศูนย์กลางท่อ แต่หากเลือกใช้ลิ้นโลกหรือลิ้นลูกบอล เส้นทางการไหลจะแคบลง และอาจไม่สามารถบรรลุอัตราการไหลที่คำนวณได้

ในกรณีนี้ อาจจำเป็นต้องเพิ่มเส้นผ่านศูนย์กลางโดยรวมหรือใช้เกตวาล์วที่ช่วยลดการสูญเสียแรงดัน ขึ้นอยู่กับสถานการณ์ นอกจากนี้ยังอาจจำเป็นต้องใช้มาตรการ เช่น ใช้บอลวาล์วแบบเต็มรูที่มีเส้นผ่านศูนย์กลางรู (เส้นผ่านศูนย์กลาง) เท่ากับขนาดท่ออีกด้วย

นอกจากนี้ เมื่อติดตั้งวาล์ว อย่าลืมจัดสรรพื้นที่สำหรับการบำรุงรักษาไว้ล่วงหน้า เพื่อให้ง่ายต่อการใช้งานประจำวันและการตรวจสอบอุปกรณ์
