วาล์วเฉพาะทางเพื่อป้องกันปัญหาท่อ

1. วาล์วสามทาง (วาล์วควบคุมทิศทาง)

วาล์วสามทางซึ่งมีพอร์ตท่อสามพอร์ต เรียกอีกอย่างว่าวาล์วควบคุมทิศทาง และใช้ในการสลับเส้นทางการไหล หรือรวมหรือแยกเส้นทางการไหลสองเส้นทาง

โครงสร้างเป็นแบบวาล์วทรงกลมมีรูทะลุ และมี 2 ประเภท คือ พอร์ต L และพอร์ต T ขึ้นอยู่กับการใช้งาน

■ ①．พอร์ต L: สำหรับการสลับเส้นทางการไหล

ภายในบอลวาล์วมีเส้นทางการไหลรูปตัว L และสามารถสลับเส้นทางการไหลได้โดยการหมุนวาล์วครั้งละ 90 องศา เนื่องจากมีเพียงเส้นทางการไหลเดียว จึงไม่สามารถรวมหรือแยกเส้นทางการไหลสองเส้นทาง หรือไหลเป็นเส้นตรงได้

■ ②．พอร์ต T: การสลับเส้นทางการไหล การแยกสาขา การรวม ฯลฯ

วาล์วนี้สร้างรูปแบบการไหลสี่รูปแบบที่แตกต่างกันโดยการหมุนวาล์วลูกบอลที่มีเส้นทางการไหลรูปตัว T 90 องศา

สามารถใช้งานได้หลากหลายวิธี เช่น การแยกเส้นทางการไหลหนึ่งเส้นทางออกเป็นสองเส้นทาง การรวมเส้นทางการไหลสองเส้นทาง การสลับเส้นทางการไหล หรือการไหลในทิศทางตรง

2. เช็ควาล์ว (วาล์วกันกลับ, เช็ควาล์ว)

เช็ควาล์วหรือที่เรียกอีกอย่างว่าวาล์วกันไหลกลับ ใช้เพื่อป้องกันการไหลย้อนกลับของของเหลว

ยังมีประสิทธิผลในการป้องกันการไหลย้อนกลับที่ด้านปล่อยของปั๊ม ป้องกันการเกิดค้อนน้ำไหลย้อนกลับที่ส่วนยกตัวของท่อของเหลว และป้องกันการผสมกันของของไหลต่างชนิด และมีบทบาทสำคัญในการป้องกันปัญหาด้านท่อ

เช็ควาล์วแบ่งออกเป็น 5 ประเภทกว้างๆ ขึ้นอยู่กับโครงสร้างและวัตถุประสงค์การใช้งาน

■ ①．ประเภทแกว่ง

โครงสร้าง: เปิด-ปิดแบบบานพับ
วัตถุประสงค์: ป้องกันการไหลย้อนกลับเข้าสู่ปั๊ม
คุณสมบัติ: แม้ว่าจะมีการสูญเสียแรงดันเพียงเล็กน้อย แต่ความทนทานต่ำ จึงไม่เหมาะสำหรับท่อที่มีอัตราการไหลสูงหรือท่อที่มีการเปิดปิดบ่อยครั้ง ใช้ในท่อที่ไม่มีความเสี่ยงต่อการเกิดแรงดันน้ำ เช่น ท่อที่มีแรงดันและเฮดต่ำ

■ ②．ชนิดเวเฟอร์ (ชนิดปีก)

โครงสร้าง: ตัววาล์วครึ่งวงกลมสองตัวเปิดด้วยบานพับและปิดด้วยสปริงขด
วัตถุประสงค์: ป้องกันการเกิดค้อนน้ำ
คุณสมบัติ: กะทัดรัดและสามารถติดตั้งได้ในพื้นที่จำกัด ช่วยป้องกันการเกิดค้อนน้ำโดยการปิดวาล์วอย่างรวดเร็วก่อนที่จะเกิดการไหลย้อนกลับหลังจากปั๊มหยุดทำงาน อย่างไรก็ตาม วาล์วนี้มีความเสี่ยงต่อการเกิดกระแสน้ำและการเกิดโพรงอากาศ และมีความทนทานต่ำ

■ ③．ประเภทของแผ่นดิสก์

โครงสร้าง: ตัววาล์วรูปแผ่นดิสก์ปิดได้อย่างรวดเร็วด้วยแรงของสปริง
วัตถุประสงค์: ป้องกันการเกิดค้อนน้ำ
คุณสมบัติ: เมื่อปั๊มหยุดทำงาน วาล์วจะปิดทันทีเพื่อป้องกันการเกิดค้อนน้ำ (water hammer) อันเนื่องมาจากการไหลย้อนกลับ วาล์วจะยังคงอยู่ในเส้นทางการไหล ทำให้เกิดการสูญเสียแรงดันอย่างมาก

■ ④．ประเภทลูกบอล

โครงสร้าง: วาล์วทรงกลมยางจะเปิดและปิดเนื่องจากการไหลย้อนกลับของของเหลวและน้ำหนักของตัวมันเอง
วัตถุประสงค์: การควบคุมการไหลของของเหลวผ่านท่อ
คุณสมบัติ: ตัววาล์วไม่ได้ยึดติดแน่น จึงสามารถใช้งานร่วมกับของเหลวที่อาจมีสิ่งแปลกปลอมได้ บำรุงรักษาง่ายและมีความทนทานเป็นเลิศ แต่ไม่เหมาะสำหรับใช้ในการป้องกันการไหลย้อนหรือการเกิดแรงดันน้ำ

■ ⑤．ประเภทลิฟต์

โครงสร้าง: วาล์วเคลื่อนที่ในแนวตั้งภายในวาล์วรูปตัว S และเปิดและปิดด้วยน้ำหนักของตัวเอง
วัตถุประสงค์: ป้องกันการไหลย้อนกลับของของเหลว
คุณสมบัติ: มีความทนทานสูง แต่เส้นทางการไหลแคบและสูญเสียแรงดันมาก ต้องติดตั้งในแนวนอนและไม่สามารถใช้งานกับท่อแนวตั้งได้ จึงมีข้อจำกัดในการใช้งาน

3. วาล์วเท้า

ฟุตวาล์วซึ่งป้องกันการไหลย้อน ติดตั้งอยู่ที่ช่องดูดของปั๊ม โครงสร้างพื้นฐานของฟุตวาล์วคล้ายกับเช็ควาล์ว แต่มีตะแกรงหรือลวดตาข่ายที่ช่องดูดเพื่อป้องกันสิ่งแปลกปลอมถูกดูดเข้าไป

เมื่อติดตั้งวาล์วเท้า ควรใส่ใจจุดต่อไปนี้:

• - หลังจากยืนยันว่าทำงานถูกต้องแล้ว ให้ติดตั้งตามทิศทางที่ถูกต้อง
• - ติดตั้งในตำแหน่งที่คำนึงถึงการบำรุงรักษา
• - เพื่อป้องกันการไหลเข้าของอากาศ ให้ใช้การเชื่อมต่อแบบหน้าแปลนที่มีโอกาสรั่วซึมน้อยลง

4. วาล์วระบายอากาศ

วาล์วระบายอากาศจะถูกติดตั้งในตำแหน่งสูงในท่อที่อากาศมีแนวโน้มที่จะสะสม ทำให้เกิดเส้นทางระบายของอากาศ วาล์วจะติดตั้งไว้ที่ด้านปล่อยของท่อปั๊ม ด้านบนของภาชนะที่ปิดสนิท และด้านบนสุดของท่อโทริอิ และใช้เพื่อป้องกันไม่ให้อากาศสะสมและกักเก็บ

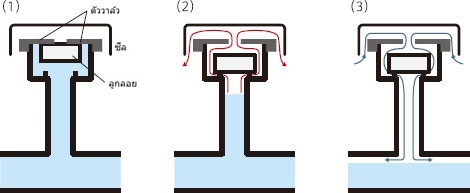

ลูกลอยภายในวาล์วจะเคลื่อนขึ้นและลงตามปริมาณน้ำ โดยเปิดและปิดช่องว่างระหว่างตัววาล์วด้านซ้ายและขวา เพื่อไล่อากาศออกโดยอัตโนมัติ

5. วาล์วระบายแรงดัน (วาล์วระบายแรงดัน, วาล์วนิรภัย)

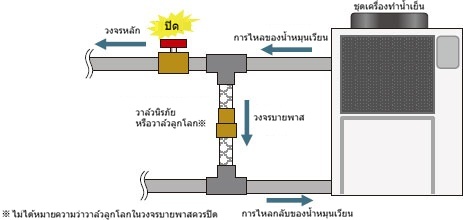

วาล์วระบายแรงดันคือวาล์วที่ระบายแรงดันโดยอัตโนมัติเมื่อเกิดแรงดันมากเกินไปในท่ออันเนื่องมาจากการอุดตันจากสิ่งแปลกปลอมหรือวาล์วปิดลง

การปล่อยของเหลวที่ไม่มีทางระบายออกได้ จะช่วยกระจายแรงดันและลดความเสียหายต่ออุปกรณ์ให้น้อยที่สุด

วาล์วระบายแรงดันมีแรงดันที่ตั้งไว้เพื่อเปิด ดังนั้น ให้เลือกแรงดันที่เหมาะกับอุปกรณ์ที่คุณกำลังใช้

6. วาล์วลดแรงดัน (วาล์วลดแรงดัน, ตัวควบคุม)

วาล์วลดแรงดันช่วยลดแรงดันของเหลวที่สูงและปรับแรงดันให้คงที่ หน้าที่ของวาล์วคือป้องกันความเสียหายของอุปกรณ์ เสียง และการสั่นสะเทือนที่เกิดจากแรงดันที่ไม่คงที่

มักใช้เพื่อลดความดันของแก๊ส เช่น ถังแก๊ส แต่ยังใช้ในการขนส่งน้ำหมุนเวียนที่มีแรงดันสูงไปยังอุปกรณ์ที่มีข้อจำกัดด้านความดันหรืออัตราการไหลอีกด้วย
