チラーとは？冷却装置の種類･構造･選び方･事例をわかりやすく解説
チラー(チラーユニット・冷却水循環装置)とは
チラーとは、一定温度にコントロールした水を循環する仕組みで熱源を冷却したり温度調節する役割を持つ装置です。産業機械、医療機械、理化学機器、食品機械など、工場・工業設備を中心にさまざまな用途に使用されています。
チラーはチラーユニット・ユニットクーラー・チリングユニット・冷却水循環装置と呼ばれることもありますがいずれも同義です。
この解説では詳しい構造・原理や水冷チラー・空冷チラーの違いや導入事例についても詳しく紹介します。
アピステのチラー製品ラインナップと特長
ของ Apiste
เครื่องทำความเย็นรุ่นต่างๆ
-
ซีรีส์ PCU-NE:
ไม่จำเป็นต้องจัดการฟลูออโรคาร์บอนด้วยสารทำความเย็นที่ไม่ใช่ฟลูออโรคาร์บอน
-
ซีรีส์ PCU-SL ...
การตอบสนองที่รวดเร็วที่สุดในอุตสาหกรรม ความแม่นยำสูงพิเศษ
-
ซีรีส์ PCU-R...
ช่วงกว้าง เพื่อการควบคุมอุณหภูมิน้ำที่แม่นยำ
-
ซีรีส์ PCU-F:
การออกแบบแบบไม่มีปั๊มและถัง ตอบสนองความต้องการการระบายความร้อนที่หลากหลาย
- ดูกลุ่มผลิตภัณฑ์เครื่องทำความเย็น
ไลน์อัพเครื่องดื่มเย็นๆ ของ Apiste
คู่มือการเลือกโมเดลอย่างง่าย
โครงสร้างและประเภทของเครื่องทำความเย็น
เครื่องทำความเย็นแบบมีปั๊มและถังในตัว / ปั๊มและเครื่องทำน้ำเย็นแบบไม่มีถัง
ซีรีส์ PCU ของ Apiste แบ่งออกเป็นเครื่องทำความเย็นแบบติดตั้งปั๊มและถัง และแบบไม่มีถัง เลือกแบบติดตั้งปั๊มและถัง หากต้องการจ่ายน้ำหล่อเย็นให้กับโรงงานโดยตรง หรือเลือกแบบไม่มีถัง หากโรงงานของคุณมีปั๊มและถัง และต้องการระบายความร้อนด้วยน้ำในถัง

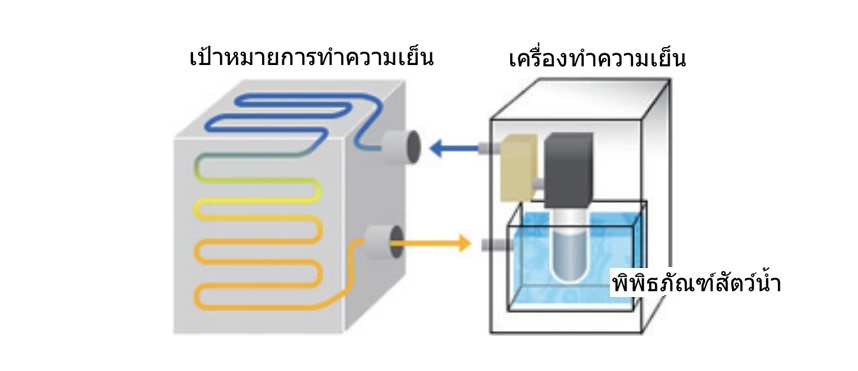

ปั๊ม/ถังเก็บน้ำในตัว

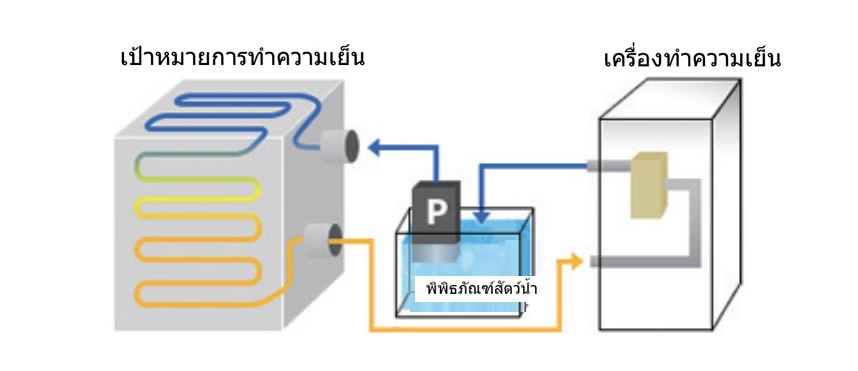

ปั๊มน้ำและเครื่องทำความเย็นแบบไม่มีถัง

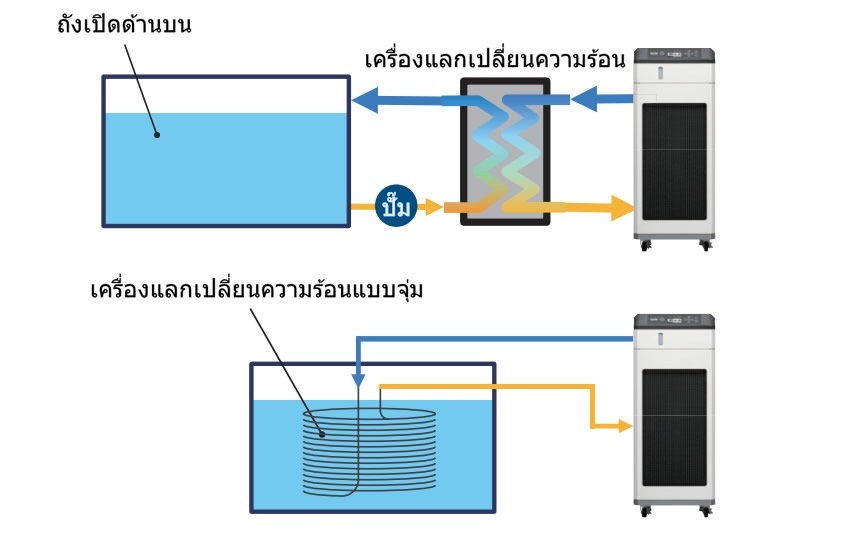

(เมื่อควบคุมอุณหภูมิของเหลวในถังเปิดโดยใช้เครื่องทำความเย็นในตัวถัง)
ถังมีปั๊มแรงดันอยู่ด้านระบายออก ซึ่งให้กำลังระบายออกที่เพียงพอ แต่ด้านทางเข้าไม่มีกำลัง ดังนั้น เพื่อให้น้ำหล่อเย็นไหลเข้าสู่ถังในปริมาณที่เท่ากับปริมาณน้ำหล่อเย็นที่ระบายออก ด้านโหลด (ด้านของวัตถุที่ต้องการระบายความร้อน) จะต้องเป็นวงจรปิด
เมื่อใช้เครื่องทำความเย็นในถังเพื่อควบคุมอุณหภูมิของถังเปิดหรือของเหลวที่ไม่สามารถหมุนเวียนโดยตรงได้ จะใช้ตัวแลกเปลี่ยนความร้อนเพื่อทำความเย็นทางอ้อม ดังที่แสดงในแผนภาพทางด้านขวา
ชิลเลอร์ระบายความร้อนด้วยอากาศ/ระบายความร้อนด้วยน้ำ
ภายในชุดเครื่องทำความเย็นประกอบด้วยวงจรทำความเย็นซึ่งสารทำความเย็นหมุนเวียนและวงจรน้ำซึ่งน้ำเย็นหมุนเวียน และมีวิธีทำความเย็นด้วยสารทำความเย็น 2 ประเภท ได้แก่ ระบายความร้อนด้วยอากาศและระบายความร้อนด้วยน้ำ

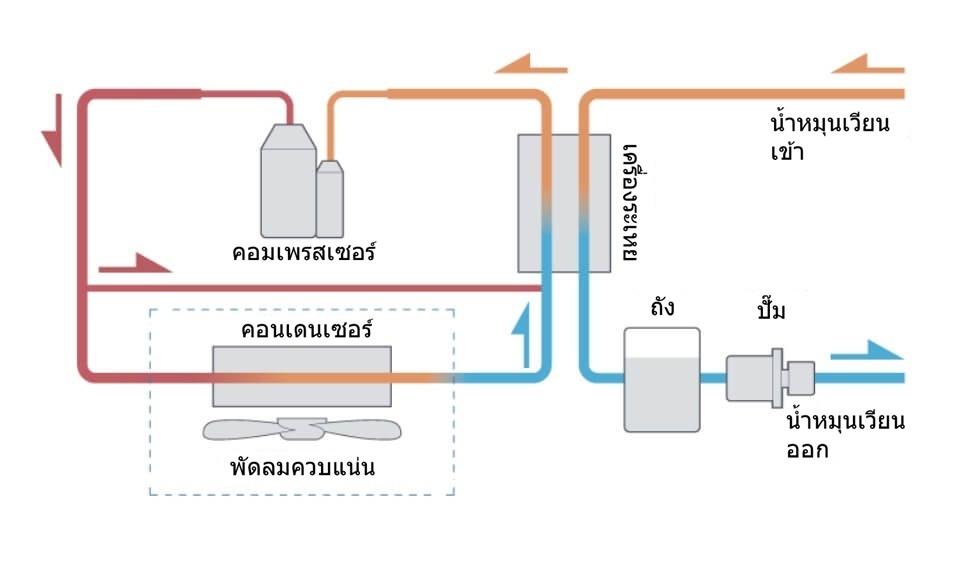

เครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศ

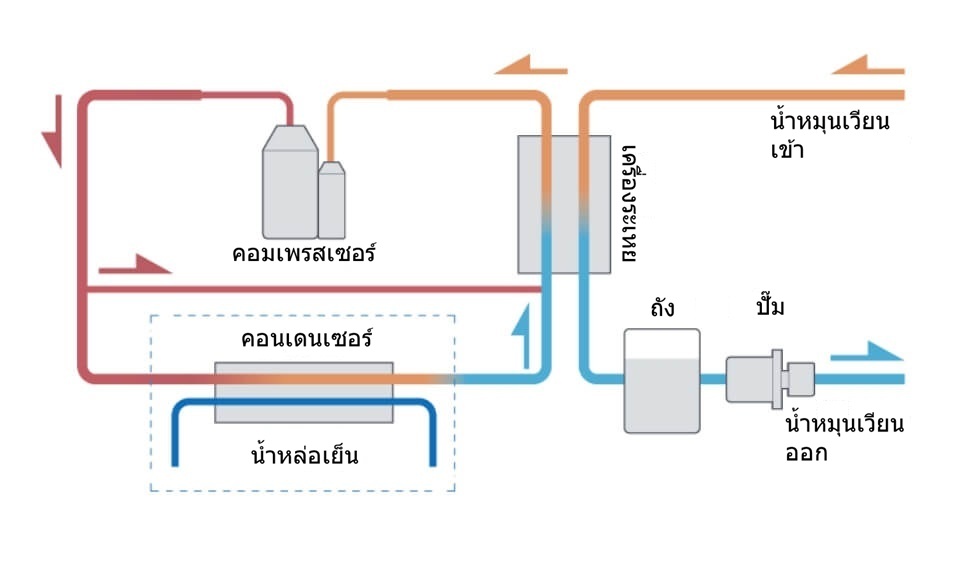

ชิลเลอร์ระบายความร้อนด้วยน้ำ
วิธีการเลือกเครื่องทำความเย็น
4 ขั้นตอนในการยืนยันและตัดสินใจเลือกเครื่องทำความเย็น
การเลือกเครื่องทำความเย็นให้เหมาะสมกับอุปกรณ์และงานที่ต้องการทำความเย็นถือเป็นสิ่งสำคัญ และการจับคู่ฟังก์ชัน ประสิทธิภาพ และคุณลักษณะของเครื่องทำความเย็นให้เหมาะสมกับเงื่อนไขและสถานการณ์การใช้งานก็มีความสำคัญเช่นกัน
-
ขั้นตอน1
อุณหภูมิน้ำหมุนเวียน
การตัดสินใจ อุณหภูมิของน้ำหมุนเวียนจะถูกกำหนดตามอุณหภูมิที่เหมาะสมของชิ้นงานและอุปกรณ์ เรียนรู้เพิ่มเติม -
ขั้นตอนที่2
วิธีการทำความเย็น,
การตัดสินใจเลือกตำแหน่งในการติดตั้ง ตัดสินใจเลือกวิธีการทำความเย็นและตำแหน่งในการติดตั้ง เช่น ระบายความร้อนด้วยอากาศหรือระบายความร้อนด้วยน้ำ ภายในอาคารหรือภายนอกอาคาร เรียนรู้เพิ่มเติม -
ขั้นตอน3
กำลังการทำความเย็นที่ต้องการ
การคำนวณ คำนวณความสามารถในการทำความเย็นที่ต้องการ เรียนรู้เพิ่มเติม -
ขั้นตอน4
ความจุของปั๊ม
การตัดสินใจ กำหนดความจุของปั๊ม (เฮด) ที่จำเป็นในการหมุนเวียนน้ำหล่อเย็น เรียนรู้เพิ่มเติม
เครื่องมือเลือกเครื่องทำความเย็นแบบง่าย
หากคุณได้ตัดสินใจเกี่ยวกับเงื่อนไขของชิลเลอร์ที่คุณต้องการเลือกแล้ว คุณสามารถเลือกชิลเลอร์ที่เหมาะกับวัตถุประสงค์ของคุณได้อย่างง่ายดายจากหน้านี้
ค้นหาเครื่องทำความเย็น
เลือกเครื่องทำความเย็นตามประเภท
| ชุด | สารทำความเย็น | การควบคุมความแม่นยำ | ตั้งอุณหภูมิ พิสัย |
พิมพ์ | ความสามารถในการทำความเย็น (กิโลวัตต์) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 | 6 | 9 | 10 | 12 | 13 | 14 | ||||||
ใช้สารทำความเย็นที่ไม่ใช่ฟรีออน
เครื่องทำความเย็นแบบไม่ติดตั้งด้านหน้า (PCU-NE)
|
ไม่ใช่สารซีเอฟซี | ±0.1℃ | 5～40℃ | ระบายความร้อนด้วยอากาศ | เรียนรู้เพิ่มเติม | ||||||||
| การระบายความร้อนด้วยน้ำ | |||||||||||||
ติดตั้งภายนอกอาคารได้/ประหยัดพลังงาน
เครื่องทำความเย็นประสิทธิภาพสูง (PCU-SL)
|
ฟรีออน | ±0.1℃ | -5～45℃ | ระบายความร้อนด้วยอากาศ | เรียนรู้เพิ่มเติม | ||||||||
| การระบายความร้อนด้วยน้ำ | |||||||||||||
ช่วงอุณหภูมิกว้าง -10 ถึง 80°C
ชิลเลอร์ที่แม่นยำ (PCU-R)
|
ฟรีออน | ±0.05℃ | -10～80℃ | ระบายความร้อนด้วยอากาศ | เรียนรู้เพิ่มเติม | ||||||||
| การระบายความร้อนด้วยน้ำ | |||||||||||||
โครงสร้างปั๊มและแบบไม่มีถัง
ปั๊มแบบไม่ใช้ฟรีออน/เครื่องทำความเย็นแบบไม่มีถัง (PCU-F)
|
ไม่ใช่สารซีเอฟซี | ±0.1℃ | 5～40℃ | ระบายความร้อนด้วยอากาศ | เรียนรู้เพิ่มเติม | ||||||||
เลือกเครื่องทำความเย็นตามสารทำความเย็น ความสามารถในการทำความเย็น และช่วงอุณหภูมิที่ตั้งไว้
เรามีเครื่องทำความเย็นหลายประเภท โปรดเลือกเครื่องที่ตรงตามความต้องการของคุณ
ตัวอย่างการใช้งานเครื่องทำความเย็น
การใช้งานและประโยชน์ของเครื่องทำความเย็น
นี่คือตัวอย่างการติดตั้งเครื่องทำความเย็น Apiste ในบรรดาอุปกรณ์อุตสาหกรรมและอุปกรณ์วัดต่างๆ มีบางประเภทที่ต้องรักษาอุณหภูมิให้คงที่ และบางประเภทที่เสี่ยงต่อการเกิดความร้อน จึงใช้เครื่องทำความเย็นเพื่อทำความเย็น
การติดตั้งเครื่องทำความเย็นจะช่วยให้คุณมั่นใจได้ว่าอุปกรณ์ของคุณทำงานได้อย่างเสถียรและมีประสิทธิภาพ
-
การหล่อเย็นแม่พิมพ์สำหรับเครื่องฉีดพลาสติก
วิธีนี้จะช่วยขจัดปัญหาการระบายความร้อนไม่เพียงพอที่มักเกิดขึ้นในช่วงอุณหภูมิแวดล้อมที่สูง เช่น ในช่วงฤดูร้อน และยังช่วยลดข้อบกพร่องของผลิตภัณฑ์อีกด้วย
-
อุปกรณ์ทำความร้อนความถี่สูง
ให้การระบายความร้อนที่เสถียรแม้ในฤดูร้อนสำหรับชิ้นส่วนที่มีแนวโน้มเกิดอุณหภูมิสูง เช่น ออสซิลเลเตอร์ คอยล์ และการดับความร้อนสำหรับระบายความร้อนผลิตภัณฑ์ที่ผ่านการอบชุบด้วยความร้อน
-
เครื่องเชื่อมอาร์ค
สภาวะการเชื่อมจะคงที่โดยการรักษาอุณหภูมิคงที่รอบๆ แหล่งพลังงานเชื่อมและคบเพลิง
คู่มือการใช้งานเครื่องทำความเย็นสำหรับอุตสาหกรรมยานยนต์
คลิกที่นี่เพื่อดูคู่มือการใช้งานเครื่องทำความเย็นสำหรับอุตสาหกรรมการขนส่ง
ความคิดเห็นของลูกค้าเกี่ยวกับเครื่องทำความเย็น Apiste
