วิธีการกำหนดความจุของปั๊ม
การกำหนดขนาดหัวที่ต้องการ (ความสูงที่ปั๊มสามารถดันของเหลวได้) ถือเป็นข้อกำหนดที่สำคัญเมื่อเลือกเครื่องทำความเย็น
กำลังปั๊มที่จำเป็นในการหมุนเวียนน้ำหล่อเย็นสามารถแสดงเป็น "เฮด" ได้
หัวจะแตกต่างกันขึ้นอยู่กับสภาพของท่อที่เชื่อมต่อเครื่องทำความเย็นกับโหลด (อุปกรณ์)
ด้านล่างนี้เราจะแนะนำวิธีการคำนวณหัวโดยพิจารณาจากสภาพท่อ ฯลฯ
ขั้นตอนที่ 1: คำนวณความยาวท่อ
ความยาวของท่อจากเครื่องทำความเย็นไปยังอุปกรณ์: 3 + 5 + 4 = 12 ม. × 2 (ไปกลับ) = 24 ม.❶
ขั้นตอนที่ 2 แปลง ค่าความต้านทานของอุปกรณ์เป็นความยาวท่อตรงและเพิ่มลงในความยาวท่อ
สามารถดูความยาวเทียบเท่าของท่อตรงสำหรับอุปกรณ์ต่อท่อได้จากตาราง จากตาราง ข้อต่อสั้นแบบเกลียว 90 ° ขนาด 25A มีความยาว 1.6 ม.
1.6×4 (ที่) = 6.4ม.❷ ❶+❷=24ม.+6.4ม.=30.4ม.❸
| ชื่อ | รูปร่างข้อต่อ | เส้นผ่านศูนย์กลางท่อ (B บน) (มม. ล่าง) | ||||
|---|---|---|---|---|---|---|
| 1.6 | 2.0 | 2.3 | 2.6 | 2.9 | ||
| 0.5 | 0.6 | 0.7 | 0.9 | 1.1 | ||

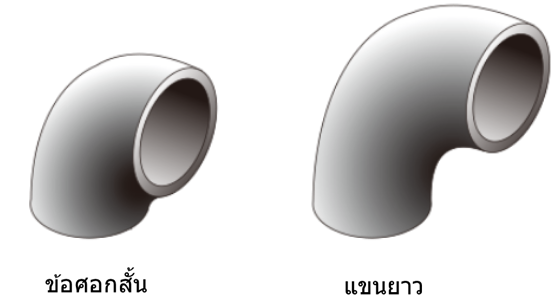

| ข้อศอกสั้น 90 ° | สกรู | 1.6 | 2.0 | 2.3 | 2.6 | 2.9 |
| หน้าแปลน | 0.5 | 0.6 | 0.7 | 0.9 | 1.1 | |
| ข้อศอกยาว 90 ° | สกรู | 0.8 | 1.0 | 1.0 | 1.1 | 1.1 |
| หน้าแปลน | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | |
เนื่องจากความต้านทานจะแตกต่างกันขึ้นอยู่กับรูปร่างของข้อต่อ ดังนั้นให้ตรวจสอบค่าที่แปลงเป็นความยาวท่อตรงในตารางด้านบน
ขั้นตอนที่ 3: คำนวณ "การสูญเสียหัว* Hf (m)" จากอัตราการไหลและเส้นผ่านศูนย์กลางท่อ และคูณด้วยความยาวท่อทั้งหมดจาก "ขั้นตอนที่ 02"

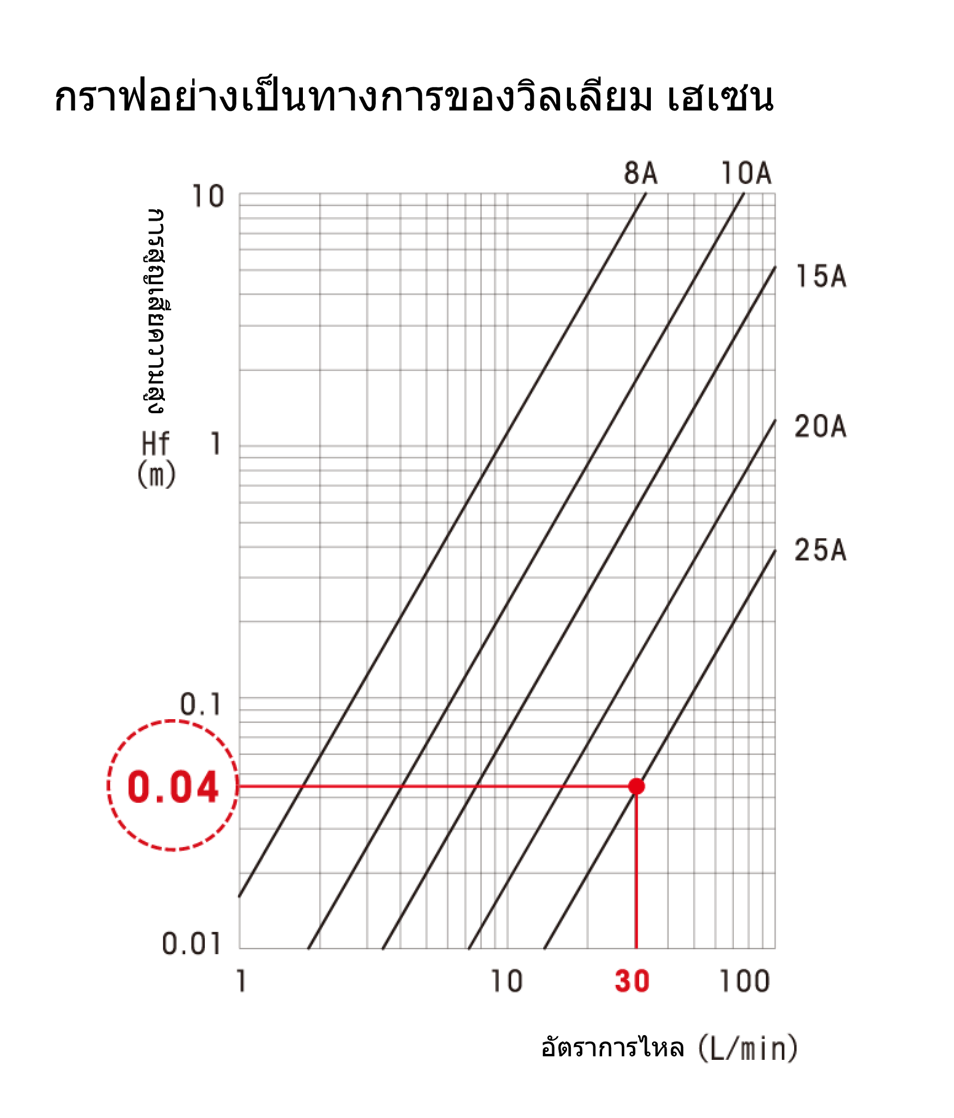

สำหรับอัตราการไหล 30 ลิตร/นาทีและเส้นผ่านศูนย์กลางท่อ 25 A โปรดดูกราฟทางด้านขวา
Hf=0.04Hf(ม.)❹ ❸×❹=30.4×0.04=1.2(ม.)❺
*การสูญเสียหัว: แรงดันเนื่องจากแรงเสียดทานของท่อที่แสดงต่อความยาวท่อ 1 เมตรสำหรับเส้นผ่านศูนย์กลางท่อแต่ละอันและอัตราการไหล
*สูตรวิลเลียม ฮาเซน Hf=5.4775×10-3・C-1.85・D-4.87・Q1.85・L・α
(D: เส้นผ่านศูนย์กลางภายในท่อ, Q: อัตราการไหล, L: ความยาวท่อ, α: ปัจจัยด้านความปลอดภัย)
ขั้นตอนที่ 4 เพิ่มความสูงที่เพิ่มขึ้นจากเครื่องทำความเย็นไปยังอุปกรณ์เพื่อคำนวณเฮด
อัตราการไหล 30L/ความสูงจากเครื่องทำความเย็นถึงอุปกรณ์: 5ม... ❻
❺+❻=1.2(ม.)+5(ม.)=6.2(ม.) ลิฟต์ที่ต้องการคือ 6.2ม.❼
ขั้นตอนที่ 5 เลือกปั๊มที่ตรงตามหัวที่คำนวณไว้ในขั้นตอนที่ 04

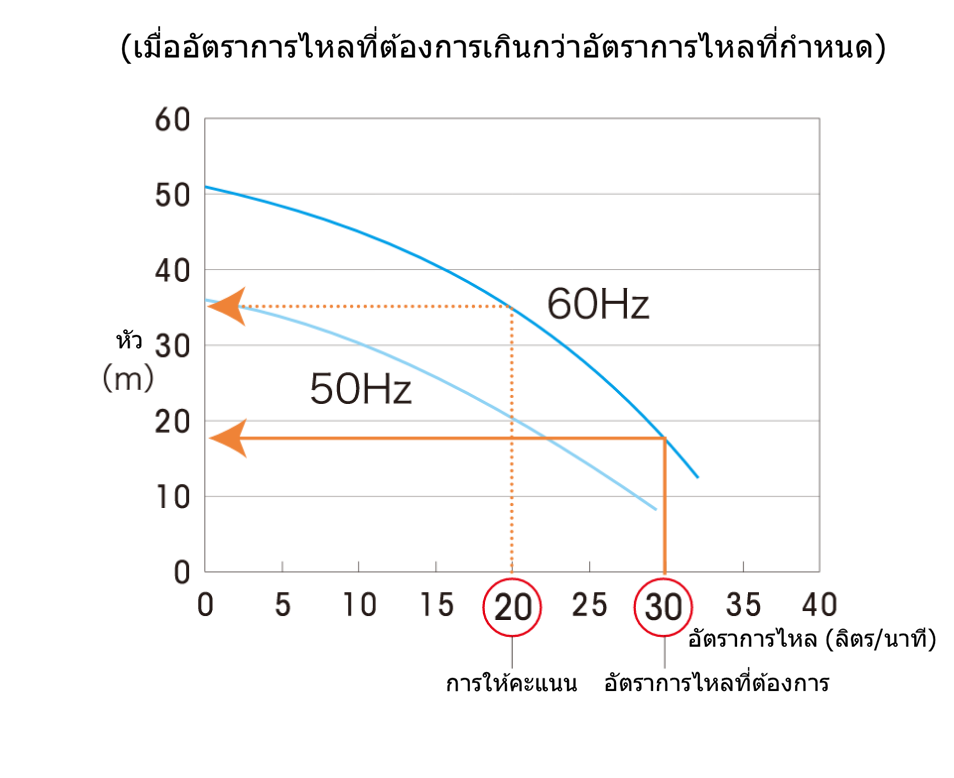

อัตราการไหล 30L/ความจุหัวของเครื่องทำความเย็นที่แสดงในกราฟคือ 19m (ที่ 60Hz) เมื่ออัตราการไหลอยู่ที่ 30L/นาที
ดังนั้นความจุหัวของเครื่องทำความเย็นนี้จึงตรงตามหัวที่ต้องการ (6.2 ม.)
19ม. > 6.2ม.
