จุดสำคัญเกี่ยวกับการเดินท่อเครื่องทำความเย็นแบบถังในตัวและท่อโดยรอบ

1. จุดสำคัญเกี่ยวกับท่อสำหรับเครื่องทำความเย็นแบบถังในตัว

ในกรณีของเครื่องทำความเย็นที่มีถังในตัว ปั๊มจะติดอยู่ที่ด้านระบายของถัง ดังนั้นแรงระบายจึงเพียงพอ แต่ด้านทางเข้าเพียงเชื่อมต่อกับถังเท่านั้นและไม่มีพลังงานใดๆ

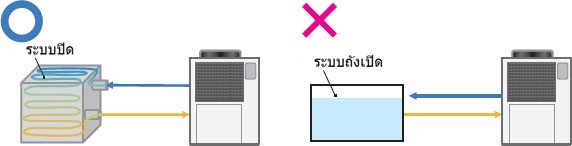

เพื่อให้มั่นใจว่าปริมาณน้ำหมุนเวียนที่ปั๊มปล่อยออกมาจะไหลเข้าสู่ถังเท่ากับปริมาณน้ำที่ปั๊มปล่อยออกเสมอ ฝั่งโหลดจะต้องเป็นระบบปิด โดยทั่วไปแล้วไม่สามารถเชื่อมต่อกับถังของเหลวแบบเปิดได้โดยตรง

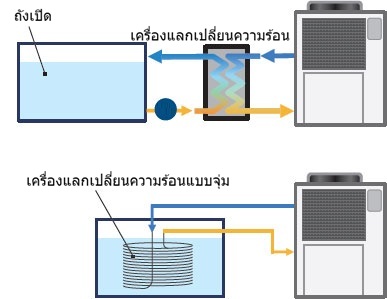

หากคุณกำลังทำความเย็นถังเปิด คุณควรติดตั้งตัวแลกเปลี่ยนความร้อนหรือปั๊มระหว่างถังและถังเพื่อทำความเย็นทางอ้อม นอกจากนี้ คุณยังสามารถใช้ตัวแลกเปลี่ยนความร้อนแบบจุ่มที่จุ่มอยู่ในถังได้อีกด้วย

2. ติดตั้งวาล์วระบายอากาศในท่อรอบเครื่องทำความเย็น

ปัญหาประการหนึ่งที่ต้องระวังในท่อรอบเครื่องทำความเย็นคือการกักเก็บอากาศ

ช่องอากาศอาจทำให้เกิดอาการน้ำกระแทกและการกัดเซาะ ดังนั้นจึงสามารถป้องกันได้โดยการใช้ลิ้นระบายอากาศ

วาล์วระบายอากาศคืออะไร?

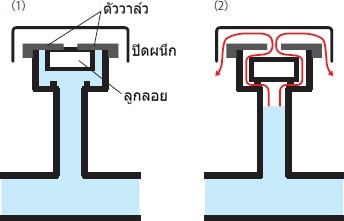

วาล์วระบายอากาศเป็นส่วนประกอบที่ทำหน้าที่ระบายอากาศออกจากท่ออย่างมีประสิทธิภาพ ประกอบด้วยตัววาล์วและลูกลอย

เมื่อท่อเต็มไปด้วยของเหลว ลูกลอยจะลอยขึ้นและสัมผัสใกล้ชิดกับแผ่นวาล์ว ปิดผนึกภายในท่อ แต่เมื่อปริมาณของเหลวในท่อลดลง ลูกลอยจะตกลงและอากาศภายในจะไหลออกผ่านช่องว่างพร้อมกับแผ่นวาล์วไปยังด้านนอกของท่อ

ตำแหน่งการติดตั้งวาล์วระบายอากาศ

วาล์วระบายอากาศไม่จำเป็นต้องติดตั้งที่ใด ส่วนใหญ่จะใช้กับด้านระบายของท่อปั๊ม แต่จะมีประสิทธิภาพสูงสุดเมื่อติดตั้งในบริเวณที่อากาศอาจสะสม เช่น:

(1) ด้านบนของท่อ

ก๊าซมีความหนาแน่นต่ำกว่าของเหลว จึงมีแนวโน้มที่จะสะสมตัวที่ด้านบนของท่อ การติดตั้งวาล์วระบายอากาศที่ด้านบนของท่อจะช่วยระบายอากาศออกได้อย่างมีประสิทธิภาพ

(2) ท่อแนวนอนยาว

โดยปกติเมื่อติดตั้งท่อแนวนอนที่มีความยาวหนึ่งหรือยาวกว่านั้น ควรสร้างทางลาดเพื่อให้ลมภายในท่อกระจุกตัวไปในทิศทางเดียว แต่หากการสร้างทางลาดทำได้ยากเนื่องจากอุปกรณ์ หรือหากท่อแนวนอนยาวเกินไป ควรติดตั้งวาล์วระบายอากาศไว้กึ่งกลางท่อ

(3) ท่อโทริอิ

ท่อโทริอิคือท่อที่ติดตั้งไว้เหนือวัตถุ เช่น ประตูโทริอิ เพื่อหลีกเลี่ยงสิ่งกีดขวาง อากาศมักจะสะสมอยู่ด้านบน ทำให้ระบายออกได้ยาก ดังนั้นการติดตั้งวาล์วระบายอากาศจึงเป็นสิ่งสำคัญ

3. วงจรบายพาสเพื่อป้องกันการอุดตันของเครื่องทำความเย็น

การป้องกันการทำงานที่อุดตันในท่อเครื่องทำความเย็นก็มีความสำคัญเช่นกัน สุดท้ายนี้ เราจะอธิบายความจำเป็นของวงจรบายพาสเพื่อป้องกันการทำงานที่อุดตัน และประเด็นสำคัญที่ควรพิจารณาเมื่อติดตั้ง

ความจำเป็นในการใช้วงจรบายพาส

หากท่อระบายน้ำของเครื่องทำความเย็นหรืออุปกรณ์ทำความเย็นอื่นๆ ถูกปิดกั้น ของเหลวที่ติดอยู่ภายในตัวเรือนปั๊มอาจร้อนเกินไป ส่งผลให้ชิ้นส่วนยางหรือพลาสติกและวัสดุปิดผนึกเสียหาย หรือทำให้ปั๊มมีอายุการใช้งานสั้นลง

นอกจากนี้ หากมีน้ำหมุนเวียนยังคงอยู่ในตัวแลกเปลี่ยนความร้อน น้ำอาจแข็งตัวและขยายตัว ส่งผลให้ตัวแลกเปลี่ยนความร้อนเสียหายได้

เพื่อลดความเสี่ยงดังกล่าว จำเป็นต้องติดตั้งวงจรบายพาส

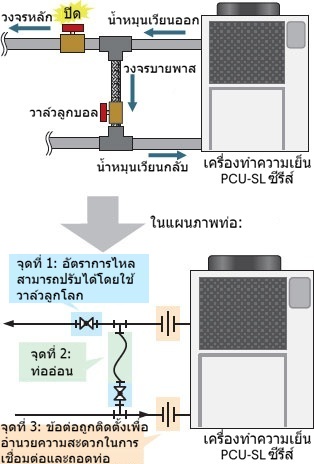

4 ประเด็นที่ควรทราบเมื่อติดตั้งวงจรบายพาส

เมื่อติดตั้งวงจรบายพาสในท่อเครื่องทำความเย็น ควรคำนึงถึงสี่ประเด็นต่อไปนี้

ประเด็นแรกคือการติดตั้งวาล์วโลกที่สามารถปรับอัตราการไหลได้เช่นเดียวกับวาล์วประตูของวงจรบายพาส หากเลือกใช้วาล์วบอล คุณจะไม่สามารถควบคุมอัตราการไหลได้ ดังนั้นควรระมัดระวัง

ประเด็นสำคัญประการที่สองคือการใช้ท่ออ่อนที่สามารถปรับความยาวได้ เครื่องทำความเย็นมักจะมีตำแหน่งคงที่สำหรับท่อน้ำหมุนเวียนและท่อน้ำกลับ ทำให้ปรับความยาวของส่วนบายพาสได้ยาก ดังนั้น การใช้ท่ออ่อนจึงช่วยให้การติดตั้งท่อง่ายขึ้น

ประเด็นที่สามคือการใช้ข้อต่อแบบยูเนียนหรือหน้าแปลนสำหรับข้อต่อ การเชื่อมแบบซ็อกเก็ตและแบบชนไม่เหมาะกับการเชื่อมต่อและตัดการเชื่อมต่อท่อ

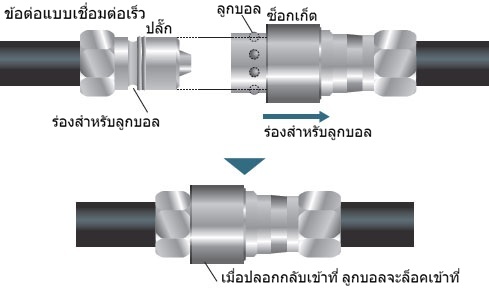

ประเด็นที่สี่คือการใช้ข้อต่อแบบสัมผัสเดียวเมื่อต้องเปลี่ยนการตั้งค่าและบำรุงรักษาบ่อยครั้ง ตัวอย่างเช่น ชิ้นส่วนที่เป็นส่วนหนึ่งของเส้นทางเดินท่อ เช่น ลูกกลิ้งและแม่พิมพ์ อาจจำเป็นต้องเปลี่ยนบ่อยครั้ง ขึ้นอยู่กับประเภทของผลิตภัณฑ์

นอกจากนี้ ข้อต่อแบบสัมผัสเดียวยังมีสองประเภท ได้แก่ แบบ "เปิด" ซึ่งของเหลวภายในจะไหลออกเมื่อถอดข้อต่อออก และแบบ "เปิด/ปิด" ซึ่งวาล์วจะปิดด้วยสปริงเพื่อป้องกันไม่ให้ของเหลวไหลออก การใช้งานอุปกรณ์เหล่านี้จึงเป็นสิ่งสำคัญตามลักษณะการใช้งานของคุณ
