ประเด็นที่ควรพิจารณาเมื่อเลือกเครื่องทำความเย็นเพื่อเพิ่มความเย็นและเหตุผลที่ความสามารถในการทำความเย็นไม่เพียงพอ

1. ประเด็นที่ควรพิจารณาเมื่อเลือกวิธีการทำความเย็นเพิ่มเติม

ประการแรก เราจะแนะนำวิธีการเลือกวิธีการระบายความร้อนเพิ่มเติมโดยใช้ระบบไฮดรอลิกที่มีอยู่เป็นตัวอย่าง

มีหลายวิธีในการเพิ่มอุปกรณ์ระบายความร้อนให้กับระบบไฮดรอลิกที่มีอยู่ ดังนั้นในครั้งนี้เราจะอธิบายในสามสถานการณ์ต่อไปนี้

• ・เมื่ออุปกรณ์ระบายความร้อนที่มีอยู่เชื่อมต่อกับระบบอื่นที่ไม่ใช่ปั๊มไฮดรอลิก
• ・เมื่อติดตั้งระบบทำความเย็นอุปกรณ์เข้ากับท่อส่งกลับของปั๊มไฮดรอลิก
• ・หากไม่มีระบบทำความเย็นอยู่แล้ว

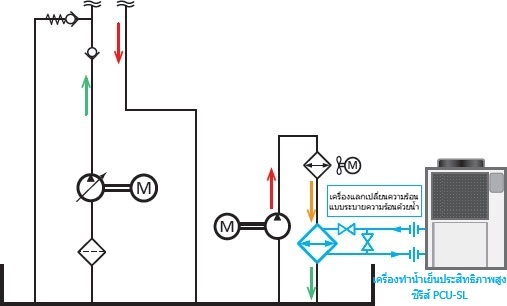

เมื่ออุปกรณ์ระบายความร้อนที่มีอยู่ถูกติดตั้งเข้ากับระบบแยกจากปั๊มไฮดรอลิก

หากคุณต้องการใช้เครื่องทำความเย็นที่มีอยู่ ให้ติดตั้งตัวแลกเปลี่ยนความร้อนใหม่ปลายทาง และเชื่อมต่อหน่วยเครื่องทำความเย็นเพื่อให้มีการทำความเย็นเพิ่มเติม

การวางอุปกรณ์เดิมไว้เหนือน้ำจะช่วยเพิ่มความแตกต่างของอุณหภูมิกับน้ำมันไฮดรอลิก ส่งผลให้ความสามารถในการแลกเปลี่ยนความร้อนของตัวระบายความร้อนเดิมสูงสุด เมื่ออุณหภูมิของน้ำมันทำงานลดลง ภาระของตัวระบายความร้อนก็ลดลงเช่นกัน

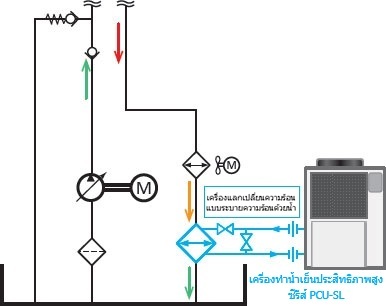

เมื่อท่อส่งกลับปั๊มไฮดรอลิกติดตั้งระบบระบายความร้อนที่มีอยู่

ในทำนองเดียวกัน หากมีการติดตั้งเครื่องทำความเย็นในท่อส่งกลับของปั๊มไฮดรอลิก เครื่องแลกเปลี่ยนความร้อนตัวใหม่จะถูกติดตั้งไว้ที่ปลายน้ำของเครื่องทำความเย็นที่มีอยู่ และหน่วยเครื่องทำความเย็นจะให้ความเย็นเพิ่มเติม

ในกรณีของปั๊มไฮดรอลิก สิ่งสำคัญคือต้องทราบว่าอาจเกิดแรงดันเกินแรงดันที่ทนต่อแรงดันของตัวแลกเปลี่ยนความร้อน ซึ่งอาจทำให้ตัวแลกเปลี่ยนความร้อนระเบิดได้ เมื่อทำการติดตั้ง สิ่งสำคัญคือต้องตรวจสอบอย่างละเอียดว่าแรงดันในท่อส่งกลับอยู่ต่ำกว่าแรงดันที่ทนต่อแรงดันของตัวแลกเปลี่ยนความร้อน และไม่มีการเปลี่ยนแปลงแรงดันที่มาก

โดยไม่มีระบบระบายความร้อนอยู่

หากคุณไม่มีอุปกรณ์ทำความเย็นในปัจจุบัน มีสามวิธีในการติดตั้ง:

• ・ติดตั้ง เครื่องทำความเย็นประสิทธิภาพสูง
• - ติดตั้งวงจรระบายความร้อนใหม่
• ・ชุดแลกเปลี่ยนความร้อนและเครื่องทำความเย็นติดตั้งบนปั๊มไฮดรอลิก

ติดตั้ง เครื่องทำความเย็นประสิทธิภาพสูง

ตัวเลือกที่ใช้เวลาน้อยที่สุดคือการติดตั้ง เครื่องทำความเย็นประสิทธิภาพสูง แม้ว่าจะมีความสามารถในการทำความเย็นน้อยกว่าเครื่องทำความเย็นแบบทั่วไป แต่ก็มีข้อดีคือติดตั้งและประกอบได้ง่ายหากมีความจุเพียงพอ

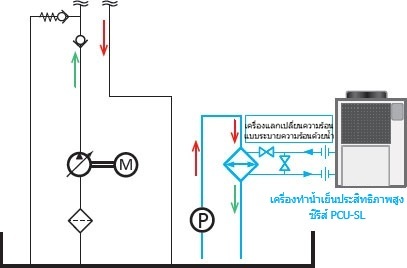

ติดตั้งวงจรระบายความร้อนใหม่

อีกทางเลือกหนึ่งคือการสร้างวงจรระบายความร้อนใหม่ที่เชื่อมต่อปั๊ม ตัวแลกเปลี่ยนความร้อน และเครื่องทำความเย็น สิ่งสำคัญในการเลือกปั๊มหมุนเวียนคือการตรวจสอบว่ามีความจุและอัตราการไหลที่เหมาะสม

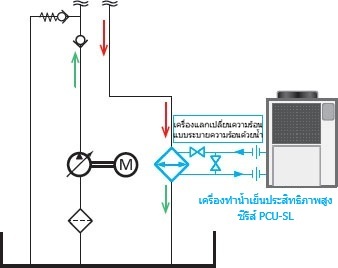

การติดตั้งชุดแลกเปลี่ยนความร้อนและเครื่องทำความเย็นบนปั๊มไฮดรอลิก

วิธีที่มีประสิทธิภาพอีกวิธีหนึ่งคือการติดตั้งชุดแลกเปลี่ยนความร้อนและเครื่องทำความเย็นที่ด้านท่อส่งกลับของปั๊มไฮดรอลิก เนื่องจากปั๊มไฮดรอลิกสร้างแรงดันที่เกินกว่าแรงดันที่ทนทานของตัวแลกเปลี่ยนความร้อนได้ จึงต้องใส่ใจกับการลดลงของแรงดันและการเปลี่ยนแปลงแรงดันในท่อส่งกลับเมื่อทำการติดตั้ง

2. สาเหตุที่ทำให้ความสามารถในการทำความเย็นไม่เพียงพอ

จากนี้เราจะอธิบายเหตุผลว่าทำไมความสามารถในการทำความเย็นจึงไม่เพียงพอ โดยใช้อุปกรณ์ไฮดรอลิกที่มีอยู่เป็นตัวอย่าง

ตัวอย่างเช่น ในกรณีของอุปกรณ์ระบายความร้อนด้วยอากาศ ซึ่งความสามารถในการทำความเย็นได้รับผลกระทบจากอุณหภูมิโดยรอบ อุณหภูมิภายนอกที่สูงอาจทำให้ความสามารถในการทำความเย็นลดลง นอกจากนี้ อิทธิพลของความร้อนที่เกิดจากเครื่องยนต์หลักโดยรอบและเตาเผาสำหรับการอบชุบด้วยความร้อนอาจทำให้อุณหภูมิของน้ำมันไฮดรอลิกสูงขึ้นและความสามารถในการทำความเย็นลดลง

การเสื่อมสภาพตามอายุการใช้งานของอุปกรณ์ทำความเย็นก็เป็นอีกปัจจัยหนึ่ง ซึ่งอาจเกิดจากปัจจัยต่างๆ เช่น การอุดตันของท่อหอหล่อเย็นจากตะกรัน การอุดตันของครีบในหม้อน้ำระบายความร้อนด้วยอากาศและเครื่องทำความเย็น การรั่วไหลของสารทำความเย็น และการเสื่อมสภาพของปั๊มหมุนเวียนการทำความเย็น

3. วิธีการคำนวณความสามารถในการทำความเย็นเพิ่มเติม

สุดท้ายนี้ เราจะอธิบายวิธีการคำนวณความสามารถในการทำความเย็นที่ขาดหายไปซึ่งจำเป็นเมื่อติดตั้งเครื่องทำความเย็นเพื่อเพิ่มความเย็น ความสามารถในการทำความเย็นที่ต้องการสามารถคำนวณได้โดยการคูณ "สูตรคำนวณปริมาณความร้อน" ด้วยค่าความปลอดภัยที่คำนึงถึงปัจจัยต่างๆ เช่น ความร้อนที่เข้ามาจากอากาศภายนอก

[สูตรคำนวณความสามารถในการทำความเย็นที่ต้องการ (สูตรคำนวณปริมาณความร้อน)]
Vs×Cs×γs×ΔT÷t= Q [กิโลวัตต์]

ตัวอย่างการคำนวณความสามารถในการทำความเย็นเพิ่มเติมที่ต้องการ

ลองสมมติว่าอุณหภูมิของน้ำมันไฮดรอลิก 800 ลิตรในถังน้ำมันไฮดรอลิกเพิ่มขึ้นจาก 30°C เป็น 60°C ในหนึ่งชั่วโมง และคำนวณความสามารถในการทำความเย็นที่จำเป็นในเวลานั้น

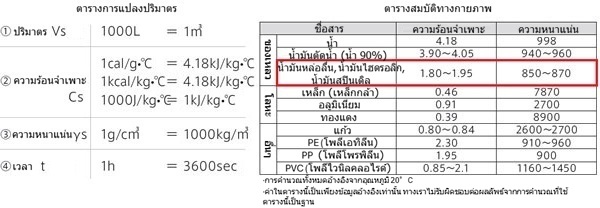

การใช้ตารางแปลงหน่วยและตารางคุณสมบัติทางกายภาพ การแปลงหน่วย และการนำค่าของน้ำมันไฮดรอลิกไปใช้กับสูตรคำนวณค่าความร้อน จะได้สูตรดังต่อไปนี้

Q[kW]=①Vs×②Cs×③γs×④ΔT۞⑤t

0.8×1.95×870×30÷3600＝11.3[กิโลวัตต์]

สุดท้าย ดังที่ได้กล่าวไปแล้วข้างต้น ให้เพิ่มค่าสัมประสิทธิ์ความปลอดภัย 1.2 (20%) ลงในสูตรคำนวณความร้อนเพื่อคำนวณค่าสัมประสิทธิ์ความปลอดภัยสำหรับปริมาณความร้อนที่รั่วไหล ฯลฯ โดยทั่วไปค่าสัมประสิทธิ์ความปลอดภัยจะอยู่ที่ประมาณ 1.2 ถึง 1.3 หากปริมาณความร้อนที่ต้องการคือ 3.5 กิโลวัตต์หรือมากกว่า และ 1.2 ถึง 1.7 หากปริมาณความร้อนที่ต้องการน้อยกว่านั้น หากการทำความเย็นไม่เพียงพอ จำเป็นต้องคำนวณค่าสัมประสิทธิ์ความปลอดภัยที่สูงกว่า

11.3 x 1.2 = 13.6 [กิโลวัตต์]

กล่าวอีกนัยหนึ่ง ภาระความร้อนของน้ำมันไฮดรอลิก 800 ลิตร ซึ่งเพิ่มขึ้นจาก 30°C เป็น 60°C ในหนึ่งชั่วโมง คาดว่าจะอยู่ที่ 13.6 กิโลวัตต์ และอุปกรณ์ระบายความร้อนเพิ่มเติมจะต้องมีความสามารถในการชดเชยส่วนนี้

ประเด็นที่ต้องพิจารณาเมื่อคำนวณความสามารถในการทำความเย็นเพิ่มเติม

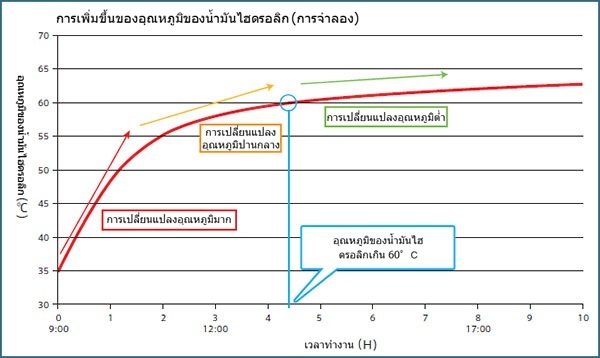

อุณหภูมิที่เพิ่มขึ้นของน้ำมันไฮดรอลิกจะถึงจุดสูงสุดทันทีหลังจากสตาร์ทเครื่องและลดลงเมื่อเวลาผ่านไป เมื่อประเมินความสามารถในการทำความเย็นที่จะเพิ่ม สิ่งสำคัญคือต้องตรวจสอบโซนการเปลี่ยนแปลงอุณหภูมิทันทีหลังจากสตาร์ทเครื่อง ซึ่งเป็นโซนที่มีการเปลี่ยนแปลงของอุณหภูมิมาก ดังที่แสดงด้วยลูกศรสีแดงในแผนภาพด้านล่าง
