พีซียู-เอฟ3000
| ความสามารถในการทำความเย็น (วัตต์) | 2800／3200 |
|---|---|
| ความแม่นยำในการควบคุมอุณหภูมิ (℃) | ±0.1 |
| อัตราการไหลของน้ำหมุนเวียน (ℓ/นาที) | 10～60 |
| อัตราการไหลของน้ำหมุนเวียน (ℓ/นาที) | 15／15 |
การสอบถาม
ดาวน์โหลด
รายละเอียดสินค้า PCU-F3000
ข้อมูลจำเพาะ
(50/60เฮิรตซ์)
| วิธีการทำความเย็น | ระบายความร้อนด้วยอากาศ |
|---|---|
| ความสามารถในการทำความเย็น (W) *1 | 2800／3200 |
| น้ำหมุนเวียน *2 | น้ำสะอาด สารละลายเอทิลีนไกลคอลในน้ำ (ความเข้มข้น 15% หรือต่ำกว่า) สารละลายโพรพิลีนไกลคอลในน้ำ (ความเข้มข้น 15% หรือต่ำกว่า) |
| ความแม่นยำในการควบคุมอุณหภูมิ (℃) *3 | ±0.1 |
| อุณหภูมิโดยรอบ (℃) | 5～45 |
| ระบบควบคุมอุณหภูมิ/คงที่ | เป้าหมายการควบคุม *4: ส่วนวัดอุณหภูมิของเหลวขาออกหรือเซ็นเซอร์วัดอุณหภูมิภายนอก ช่วงอุณหภูมิ [℃]: 5 ถึง 40 |
| ระบบควบคุมอุณหภูมิ/ปรับอุณหภูมิ | มาตรฐาน *4:ค่าการวัดจากเซ็นเซอร์วัดอุณหภูมิภายนอก เป้าหมายการควบคุม: อุณหภูมิของเหลวที่ระบายออก ช่วงการปรับ [℃]: -10.0 ถึง +10.0 เทียบกับอุณหภูมิอ้างอิง (โรงงานตั้งค่าเป็น 0.0) |
| อัตราการไหลของน้ำหมุนเวียน (ℓ/นาที) | 10～60 |
| อัตราการไหลของน้ำหมุนเวียน (ℓ/นาที) | 15／15 |
| แรงดันน้ำหมุนเวียนสูงสุด (Mpa) | 1 |
| ขนาดภายนอก (มม.) *5 | H697×W400×D600 |
| สีทาบ้าน | มันเซลล์ N-87 |
| มวล (กก.) | 約51 |
| ล้อเลื่อน (Φมม. x ชิ้น) | 50×4 |
| แรงดันไฟฟ้าที่กำหนด (V) *6 | ไฟสามเฟส AC200 (50/60Hz) |
| อัตราการใช้พลังงาน (กิโลวัตต์) *1 | 0.7／1.0 |
| อัตราการบริโภคกระแสไฟฟ้า (A) *1 | 2.7／3.3 |
| ความจุเบรกเกอร์ที่แนะนำ (A) | 10 |
| เส้นผ่านศูนย์กลางการเชื่อมต่อทางเข้า/ทางออกของน้ำหมุนเวียน | อาร์ซี3/4 |
| เส้นผ่านศูนย์กลางทางออกของท่อระบายน้ำ | จี1/2 |
| อุปกรณ์ส่วนประกอบ/คอมเพรสเซอร์ | แบบหมุนปิดสนิท |
| อุปกรณ์ส่วนประกอบ/คอนเดนเซอร์ | โครงสร้าง: คอนเดนเซอร์แบบไหลขนาน |
| ส่วนประกอบ/เครื่องระเหย | โครงสร้าง: แผ่นแลกเปลี่ยนความร้อน วัสดุ: SUS316 (ทองแดงบัดกรี) |
| สารทำความเย็น | R1234yf 340 กรัม |
| เสียงรบกวน (เดซิเบล) *7 | 51／54 |
| วงจรความปลอดภัย/คอมเพรสเซอร์ | อุปกรณ์ป้องกันความร้อน สวิตช์แม่เหล็กไฟฟ้า |
| วงจรความปลอดภัย/มอเตอร์พัดลม | ตัวป้องกันความร้อน ฟิวส์กระแส |
| อินพุต/เอาท์พุต/เอาท์พุตข้อผิดพลาด | หน้าสัมผัสแบบไม่มีแรงดันไฟ (สูงสุด AC250V/1A, DC30V/2A) |
| สัญญาณเตือนขีดจำกัดบน/ล่างของอินพุต/เอาต์พุต/อุณหภูมิน้ำ | หน้าสัมผัสแบบไม่มีแรงดันไฟ (สูงสุด AC250V/1A, DC30V/2A) |
| อินพุต/เอาต์พุต/เอาต์พุตหยุดการทำงาน | หน้าสัมผัสแบบไม่มีแรงดันไฟ (สูงสุด AC250V/1A, DC30V/2A) |
| อินพุต/เอาต์พุต/การหยุดการทำงานอินพุต | อินพุตแบบไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต/รีเซ็ตข้อผิดพลาดอินพุต | อินพุตแบบไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต/อินพุตหยุดฉุกเฉิน | อินพุตแบบไม่มีแรงดันไฟฟ้า |
| เซ็นเซอร์วัดอุณหภูมิอินพุต/เอาต์พุต/ภายนอก *7 | พีที100 |
| อินพุต/เอาท์พุต/อีเธอร์เน็ต | มาตรฐานการสื่อสาร: 10BASE-T/100BASE-TX โปรโตคอลการสื่อสาร: ซ็อกเก็ต (TCP/IP), โปรโตคอล MC (UDP/IP), Modbus TCP |
| การจัดเก็บข้อมูลบันทึก | รายการบันทึก: วันที่และเวลา หมายเลขข้อผิดพลาด อุณหภูมิที่ตั้งไว้ของน้ำหมุนเวียน อุณหภูมิทางออกของน้ำหมุนเวียน อุณหภูมิภายนอก เปิด/ปิดเครื่องทำความเย็น เปิด/ปิดพัดลม/คอมเพรสเซอร์ สถานะขั้วอินพุตหยุดฉุกเฉิน สถานะขั้วอินพุตหยุดการทำงาน สถานะขั้วอินพุตรีเซ็ตข้อผิดพลาด สถานะเอาต์พุตสัญญาณเตือนเทียม แรงดันสูงของคอมเพรสเซอร์ แรงดันต่ำของคอมเพรสเซอร์ อุณหภูมิการระบายของคอมเพรสเซอร์ อุณหภูมิการดูดของคอมเพรสเซอร์ สถานะการควบคุมพัดลม ปริมาณการทำงานของระบบทำความเย็น สถานะการควบคุมการป้องกันแรงดันสูง สถานะการควบคุมการป้องกันแรงดันต่ำ สถานะการควบคุมการป้องกันความร้อนสูงเกิน สถานะการควบคุมการป้องกันการแข็งตัว ระยะเวลาบันทึก: ประมาณ 1 ปี 6 เดือน ช่วงเวลาการบันทึก *8:ช่วง 2 นาที วิธีการส่งออก: หน่วยความจำ USB, การสื่อสารซ็อกเก็ต |
| การทำงาน | ฟังก์ชันแสดงกราฟ, ฟังก์ชันแสดงสถานะการทำงานของอุปกรณ์, ฟังก์ชันแสดงประวัติข้อผิดพลาด, ฟังก์ชันแสดงเวลาการทำงาน, ฟังก์ชันปฏิทิน, ฟังก์ชันบันทึก, ฟังก์ชันตั้งค่าข้อผิดพลาดอุณหภูมิน้ำ, ฟังก์ชันตั้งเวลาการทำงาน, ฟังก์ชันตั้งค่ารหัสผ่าน, ฟังก์ชันล็อกกุญแจ, ฟังก์ชันเขียนข้อมูลลงในหน่วยความจำ USB, ฟังก์ชันป้อนเซ็นเซอร์อุณหภูมิภายนอก, ฟังก์ชันควบคุมแบบเรียงซ้อน, การควบคุมการซิงโครไนซ์ภายนอก |
*1 ค่าเมื่ออุณหภูมิโดยรอบอยู่ที่ 25°C อุณหภูมิของน้ำหมุนเวียนอยู่ที่ 20°C น้ำหมุนเวียนอยู่ที่อัตราการไหลที่กำหนด และน้ำหมุนเวียนเป็นน้ำสะอาด
*2 หากใช้น้ำสะอาด โปรดใช้น้ำที่ตรงตามมาตรฐานคุณภาพน้ำของสมาคมอุตสาหกรรมเครื่องทำความเย็นและเครื่องปรับอากาศแห่งประเทศญี่ปุ่น (JRA-GL 02:1994) ควรใช้น้ำที่มีค่าการนำไฟฟ้า 1 μS/cm ขึ้นไป (ค่าข้างต้นบ่งชี้ว่าน้ำมีความบริสุทธิ์ต่ำ ตัวอย่าง: 100 μS/cm) การใช้น้ำหมุนเวียนนอกเหนือจากที่กำหนดอาจส่งผลให้ประสิทธิภาพของเครื่องทำความเย็นลดลงและเกิดการเสียหายก่อนกำหนด
*3 อิงตามค่าการแสดงผลของตัวบ่งชี้อุณหภูมิร่างกายหลัก เมื่อโหลดคงที่ อุณหภูมิโดยรอบคือ 25°C อุณหภูมิของน้ำหมุนเวียนคือ 20°C และน้ำหมุนเวียนอยู่ที่อัตราการไหลที่กำหนด
*4 เซ็นเซอร์วัดอุณหภูมิภายนอก (Pt100) ไม่ได้รวมอยู่ด้วย กรุณาเตรียมมาเอง
*5 ไม่รวมส่วนที่ยื่นออกมา
*6 โปรดใช้แรงดันไฟฟ้าของแหล่งจ่ายไฟภายใน ±10% ของแรงดันไฟฟ้าที่กำหนด
*7 ค่าที่วัดจากด้านหน้า 1 เมตร ตรงกลางความสูงของผลิตภัณฑ์ และขณะมั่นคงและไม่มีน้ำหนักบรรทุก
*8 เมื่อเกิดข้อผิดพลาด จะมีการบันทึกทุกๆ 5 วินาที ประมาณ 1 นาทีก่อนที่จะเกิดข้อผิดพลาด

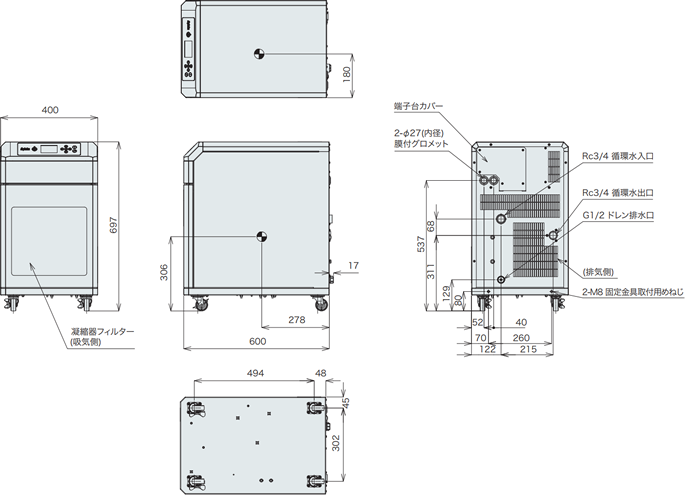

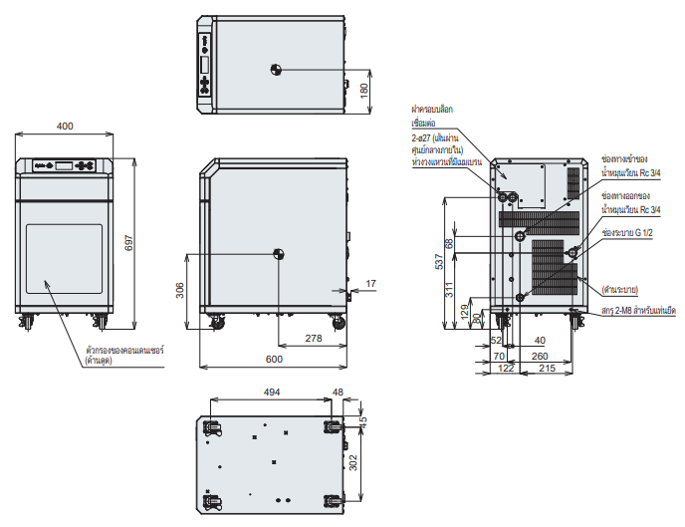

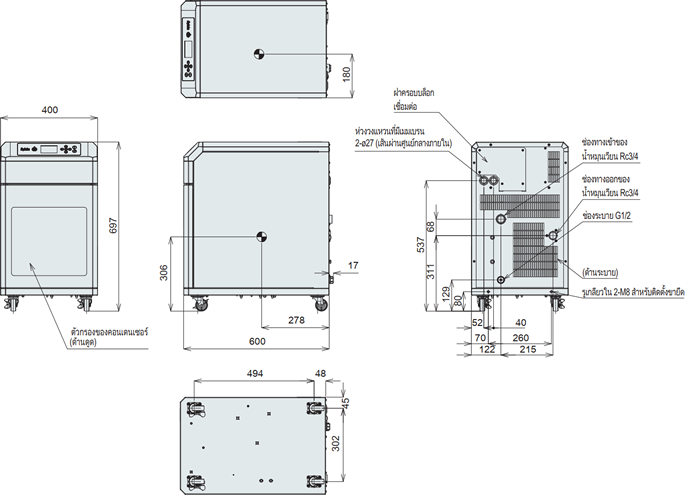

ขนาด
■เส้นผ่านศูนย์กลางท่อแต่ละท่อ
ทางเข้าน้ำหมุนเวียน: Rc3/4, [แรงบิดขันที่แนะนำ] 50N・m
ทางออกน้ำหมุนเวียน: Rc3/4, [แรงบิดขันแน่น (แนะนำ)] 50N・m

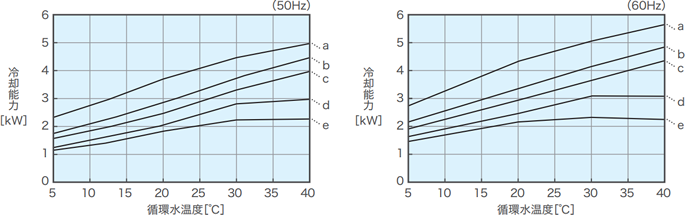

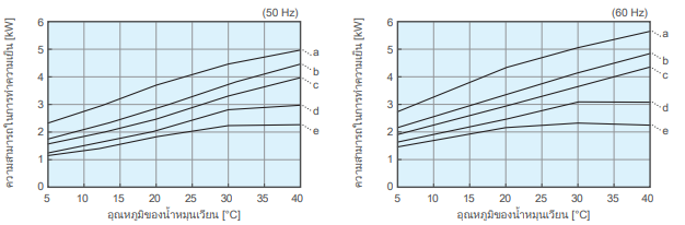

แผนภาพลักษณะความสามารถในการทำความเย็น
ก: อุณหภูมิโดยรอบ 5°C ข: อุณหภูมิโดยรอบ 25°C ค: อุณหภูมิโดยรอบ 32°C ง: อุณหภูมิโดยรอบ 40°C จ: อุณหภูมิโดยรอบ 45°C

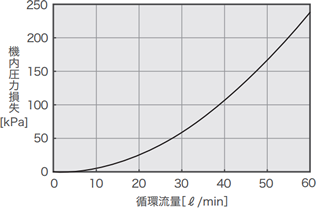

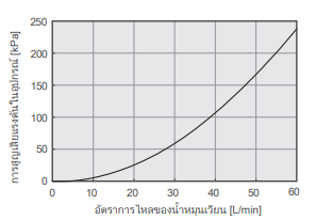

แผนภาพลักษณะการสูญเสียแรงดัน
เครื่องทำความเย็นแบบไม่มีด้านหน้า
| แบบอย่าง | ความสามารถในการทำความเย็น (ว) |
ความจุความร้อน (ว) |
ช่วงอุณหภูมิน้ำหมุนเวียน (℃) |
ความแม่นยำในการควบคุมอุณหภูมิ (℃) |
ขนาดภายนอก (สูง x กว้าง x ลึก) (มม.) |
||
|---|---|---|---|---|---|---|---|
| ระบายความร้อนด้วยอากาศ พีซียู-เอ็นอี1500 |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
1300／1400 | 230／350 | ±0.1 | 610×400×445 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
|
| ระบายความร้อนด้วยอากาศ พีซียู-เอ็นอี2500 |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
2300／2600 | 400／600 | ±0.1 | 697×400×600 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
|
| ระบายความร้อนด้วยอากาศ พีซียู-เอ็นอี6000 |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
5400／6000 | 1200／1600 | ±0.1 | 997×400×600 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
|
| ระบายความร้อนด้วยน้ำ พีซียู-เอ็นอี2500วัตต์ |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
2600／3100 | 280／450 | ±0.1 | 697×400×600 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
|
| ระบายความร้อนด้วยน้ำ พีซียู-NE6000W |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
5400／6000 | 1400／1900 | ±0.1 | 997×400×600 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
