พีซียู-เอ็นอี6000
| ความสามารถในการทำความเย็น (วัตต์) | 5400／6000 |
|---|---|
| ความจุความร้อน (วัตต์) | 1200／1600 |
| ความแม่นยำในการควบคุมอุณหภูมิ (℃) | ±0.1 |
| อัตราการไหลของน้ำหมุนเวียน (ℓ/นาที) | 30／35 |
การสอบถาม
ดาวน์โหลด
รายละเอียดสินค้า PCU-NE6000
ข้อมูลจำเพาะ
(50/60เฮิรตซ์)
| วิธีการทำความเย็น | ระบายความร้อนด้วยอากาศ |
|---|---|
| ความสามารถในการทำความเย็น (W) *1 | 5400／6000 |
| ความสามารถในการทำความร้อน (W) *1 | 1200／1600 |
| น้ำหมุนเวียน *2 | น้ำสะอาด สารละลายเอทิลีนไกลคอลในน้ำ (ความเข้มข้น 15% หรือต่ำกว่า) สารละลายโพรพิลีนไกลคอลในน้ำ (ความเข้มข้น 15% หรือต่ำกว่า) |
| ความแม่นยำในการควบคุมอุณหภูมิ (℃) *3 | ±0.1 |
| อุณหภูมิโดยรอบ (℃) | 5～45 |
| อัตราการไหลของน้ำหมุนเวียน (ℓ/นาที) | 30／35 |
| ความสูงในการยก (ม.) *4 | 34／48 |
| ความจุถัง (ℓ) | 約12 |
| ขนาดภายนอก (มม.) *5 | H997×W400×D600 |
| สีทาบ้าน | มันเซลล์ N-87 |
| มวล (กก.) | 約87 |
| ล้อเลื่อน (Φมม. x ชิ้น) | 50×4 |
| แรงดันไฟฟ้าที่กำหนด (V) *6 | ไฟสามเฟส AC200/200~220 |
| อัตราการใช้พลังงาน (กิโลวัตต์) *1 | 2.3／3.0 |
| อัตราการบริโภคกระแสไฟฟ้า (A) *1 | 10.2／10.2 |
| ความจุเบรกเกอร์ที่แนะนำ (A) | 30 |
| เส้นผ่านศูนย์กลางการเชื่อมต่อทางเข้า/ทางออกของน้ำหมุนเวียน | อาร์ซี3/4 |
| เส้นผ่านศูนย์กลางทางออกของท่อระบายน้ำ | จี1/2 |
| อุปกรณ์ส่วนประกอบ/คอมเพรสเซอร์ | แบบหมุนปิดสนิท |
| อุปกรณ์ส่วนประกอบ/คอนเดนเซอร์ | คอนเดนเซอร์แบบไหลขนาน |
| ส่วนประกอบ/เครื่องระเหย | โครงสร้าง: แผ่นแลกเปลี่ยนความร้อน วัสดุ: SUS316 (ทองแดงบัดกรี) |
| การรับรอง | ซีอี/อีทีแอล |
| สารทำความเย็น | R1234yf 725 กรัม |
| เสียงรบกวน (เดซิเบล) *7 | 63／65 |
| วงจรความปลอดภัย/คอมเพรสเซอร์ | ตัวป้องกันความร้อน สวิตซ์แม่เหล็กไฟฟ้า |
| วงจรความปลอดภัย/มอเตอร์พัดลม | ตัวป้องกันความร้อน ฟิวส์กระแส |
| อินพุต/เอาท์พุต/เอาท์พุตข้อผิดพลาด | หน้าสัมผัสแบบไม่มีแรงดันไฟ (สูงสุด AC250V/1A, DC30V/2A) |
| สัญญาณเตือนขีดจำกัดบน/ล่างของอินพุต/เอาต์พุต/อุณหภูมิน้ำ | หน้าสัมผัสแบบไม่มีแรงดันไฟ (สูงสุด AC250V/1A, DC30V/2A) |
| อินพุต/เอาต์พุต/เอาต์พุตหยุดการทำงาน | หน้าสัมผัสแบบไม่มีแรงดันไฟ (สูงสุด AC250V/1A, DC30V/2A) |
| อินพุต/เอาต์พุต/การหยุดการทำงานอินพุต | อินพุตแบบไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต/รีเซ็ตข้อผิดพลาดอินพุต | อินพุตแบบไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต/อินพุตหยุดฉุกเฉิน | อินพุตแบบไม่มีแรงดันไฟฟ้า |
| เซ็นเซอร์วัดอุณหภูมิอินพุต/เอาต์พุต/ภายนอก *8 | พีที100 |
| อินพุต/เอาท์พุต/อีเธอร์เน็ต | มาตรฐานการสื่อสาร: 10BASE-T/100BASE-TX โปรโตคอลการสื่อสาร: ซ็อกเก็ต (TCP/IP), โปรโตคอล MC (UDP/IP), Modbus TCP |
| การจัดเก็บข้อมูลบันทึก | รายการบันทึก: วันที่และเวลา หมายเลขข้อผิดพลาด อุณหภูมิน้ำหมุนเวียนที่ตั้งไว้ อุณหภูมิทางออกของน้ำหมุนเวียน อุณหภูมิภายนอก เปิด/ปิดเครื่องทำความเย็น เปิด/ปิดปั๊ม/พัดลม/คอมเพรสเซอร์ สถานะการทำงานแบบสแตนด์อโลนของปั๊ม สถานะขั้วอินพุตหยุดฉุกเฉิน สถานะขั้วอินพุตหยุดการทำงาน สถานะขั้วอินพุตรีเซ็ตข้อผิดพลาด สถานะเอาต์พุตแจ้งเตือนหลอก แรงดันสูงของคอมเพรสเซอร์ แรงดันต่ำของคอมเพรสเซอร์ อุณหภูมิการระบายของคอมเพรสเซอร์ อุณหภูมิการดูดของคอมเพรสเซอร์ สถานะเซ็นเซอร์การขาดแคลนน้ำ สถานะการควบคุมพัดลม ปริมาณการทำงานทำความเย็น สถานะการควบคุมการป้องกันแรงดันสูง สถานะการควบคุมการป้องกันแรงดันต่ำ สถานะการควบคุมการป้องกันความร้อนสูงเกิน สถานะการควบคุมการป้องกันการแข็งตัว ระยะเวลาบันทึก: ประมาณ 1 ปี 6 เดือน ช่วงเวลาการบันทึก *9:ช่วง 2 นาที วิธีการส่งออก: หน่วยความจำ USB, การสื่อสารซ็อกเก็ต |
| การทำงาน | ฟังก์ชันแสดงกราฟ, ฟังก์ชันแสดงสถานะการทำงานของอุปกรณ์, ฟังก์ชันแสดงประวัติข้อผิดพลาด, ฟังก์ชันแสดงเวลาการทำงาน, ฟังก์ชันปฏิทิน, ฟังก์ชันบันทึก, ฟังก์ชันตั้งค่าข้อผิดพลาดอุณหภูมิน้ำ, ฟังก์ชันตั้งเวลาการทำงาน, ฟังก์ชันตั้งค่ารหัสผ่าน, ฟังก์ชันล็อคกุญแจ, ฟังก์ชันการทำงานป้องกันการแข็งตัว, ฟังก์ชันเขียนข้อมูลในหน่วยความจำ USB, ฟังก์ชันป้อนเซ็นเซอร์อุณหภูมิภายนอก, ฟังก์ชันควบคุมแบบเรียงซ้อน |
*1 ค่าเมื่ออุณหภูมิโดยรอบอยู่ที่ 25°C อุณหภูมิของน้ำหมุนเวียนอยู่ที่ 20°C และน้ำหมุนเวียนอยู่ที่อัตราการไหลที่กำหนด
*2 หากใช้น้ำสะอาด โปรดใช้น้ำที่ตรงตามมาตรฐานคุณภาพน้ำของสมาคมอุตสาหกรรมเครื่องปรับอากาศและทำความเย็นแห่งประเทศญี่ปุ่น (JRA-GL 02:1994)
ใช้วัสดุที่มีค่าการนำไฟฟ้า 1 μS/cm ขึ้นไป (หากสูงกว่านี้แสดงว่ามีความบริสุทธิ์ต่ำ เช่น 100 μS/cm)
การใช้หมุนเวียนน้ำนอกเหนือจากข้อกำหนดอาจส่งผลให้ประสิทธิภาพของเครื่องทำความเย็นลดลงและเกิดความล้มเหลวก่อนเวลาอันควร
*3 อิงตามค่าการแสดงผลของตัวบ่งชี้อุณหภูมิร่างกายหลัก เมื่อโหลดคงที่ อุณหภูมิโดยรอบคือ 25°C อุณหภูมิของน้ำหมุนเวียนคือ 20°C และน้ำหมุนเวียนอยู่ที่อัตราการไหลที่กำหนด
*4 นี่คือค่าเมื่ออัตราการไหลของน้ำหมุนเวียนอยู่ที่ 4 ลิตร/นาที หลีกเลี่ยงการใช้ปั๊มที่อัตราการไหลของน้ำหมุนเวียนต่ำกว่า 4 ลิตร/นาที เพราะอาจทำให้ปั๊มทำงานผิดปกติได้
*5 ไม่รวมส่วนที่ยื่นออกมา
*6 โปรดใช้แรงดันไฟฟ้าของแหล่งจ่ายไฟภายใน ±10% ของแรงดันไฟฟ้าที่กำหนด
*7 ค่าวัดที่ด้านหน้า 1 เมตร สูง 1 เมตร และมั่นคงไม่มีโหลด
*8 เซ็นเซอร์วัดอุณหภูมิภายนอกไม่ได้รวมอยู่ด้วย โปรดเตรียมมาเอง
*9 เมื่อเกิดข้อผิดพลาด จะมีการบันทึกทุกๆ 5 วินาที โดยเริ่มต้นประมาณ 1 นาทีก่อนที่จะเกิดข้อผิดพลาด

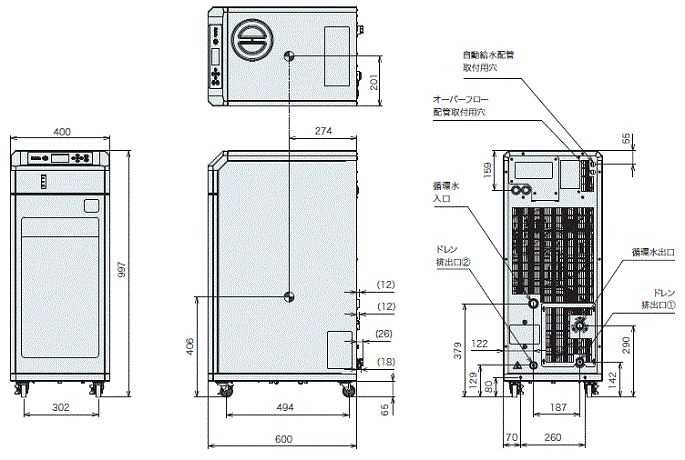

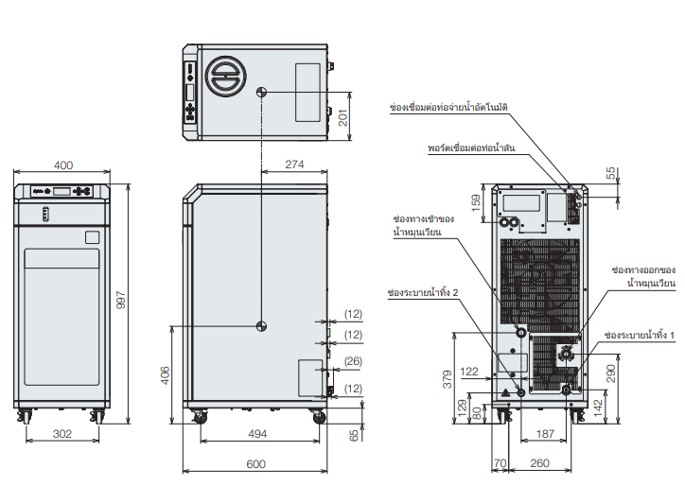

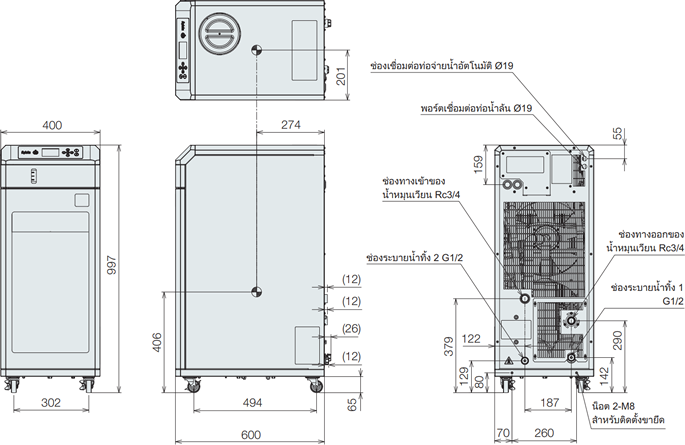

ขนาด
■เส้นผ่านศูนย์กลางท่อแต่ละท่อ
ทางเข้าน้ำหมุนเวียน: Rc3/4, [แรงบิดขันที่แนะนำ] 50N・m
ทางออกน้ำหมุนเวียน: Rc3/4, [แรงบิดขันแน่น (แนะนำ)] 50N・m

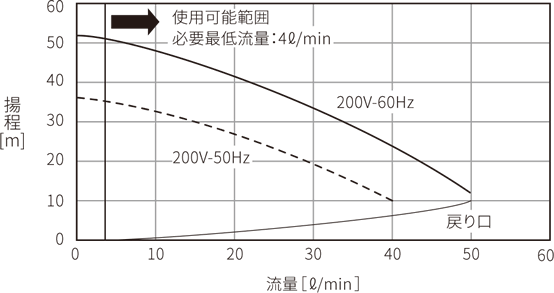

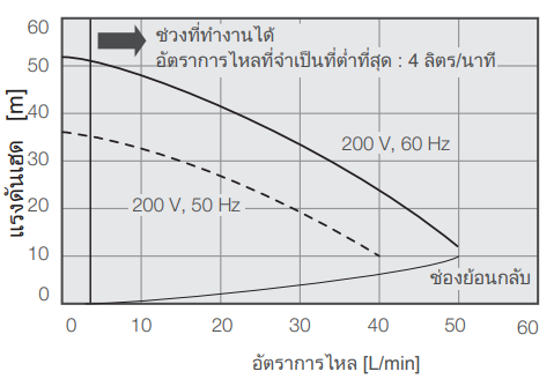

ความจุของปั๊ม
ส่วนหัว: 1 [ม.] = 0.0098 [MPa]

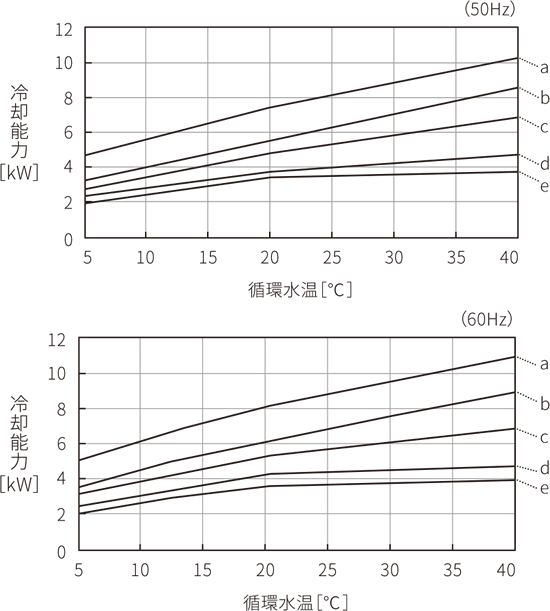

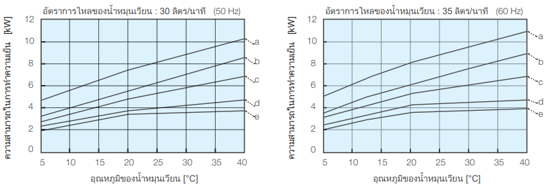

ความสามารถในการทำความเย็น
ก: อุณหภูมิโดยรอบ 5°C ข: อุณหภูมิโดยรอบ 25°C ค: อุณหภูมิโดยรอบ 32°C ง: อุณหภูมิโดยรอบ 40°C จ: อุณหภูมิโดยรอบ 45°C
เครื่องทำความเย็นแบบไม่มีด้านหน้า
| แบบอย่าง | ความสามารถในการทำความเย็น (ว) |
ความจุความร้อน (ว) |
ช่วงอุณหภูมิน้ำหมุนเวียน (℃) |
ความแม่นยำในการควบคุมอุณหภูมิ (℃) |
ขนาดภายนอก (สูง x กว้าง x ลึก) (มม.) |
||
|---|---|---|---|---|---|---|---|
| ระบายความร้อนด้วยอากาศ พีซียู-เอ็นอี1500 |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
1300／1400 | 230／350 | ±0.1 | 610×400×445 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
|
| ระบายความร้อนด้วยอากาศ พีซียู-เอ็นอี2500 |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
2300／2600 | 400／600 | ±0.1 | 697×400×600 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
|
| ระบายความร้อนด้วยอากาศ พีซียู-เอ็นอี6000 |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
5400／6000 | 1200／1600 | ±0.1 | 997×400×600 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
|
| ระบายความร้อนด้วยน้ำ พีซียู-เอ็นอี2500วัตต์ |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
2600／3100 | 280／450 | ±0.1 | 697×400×600 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
|
| ระบายความร้อนด้วยน้ำ พีซียู-NE6000W |
ไม่ใช่สารซีเอฟซี ขนาดเล็ก |
5400／6000 | 1400／1900 | ±0.1 | 997×400×600 |
แคตตาล็อกผลิตภัณฑ์ คำแนะนำการใช้งาน |
