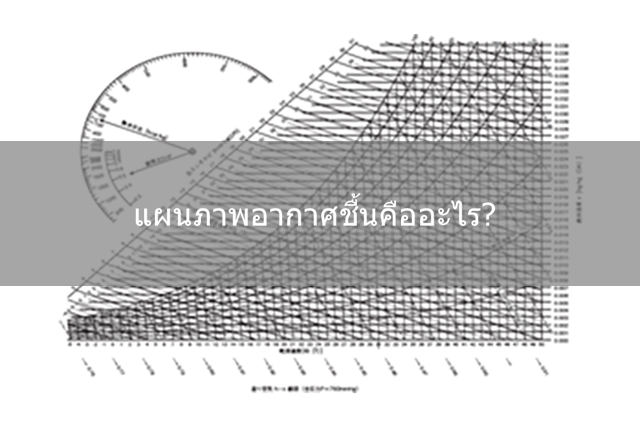

แผนภูมิไซโครเมตริกคืออะไร?

เราจะให้คำอธิบายแผนภูมิไซโครเมตริกที่เข้าใจง่าย ซึ่งเป็นแผนภาพที่แสดงความสัมพันธ์ระหว่างอุณหภูมิหลอดแห้ง ความชื้นสัมพัทธ์ ความชื้นสัมบูรณ์ เอนทาลปีจำเพาะ ฯลฯ

สารบัญ [ซ่อน]

ประเภทของแผนภูมิไซโครเมตริก
- แผนภาพ NC

แผนภาพ LC
แผนภาพ HC

เอนทัลปีเฉพาะบนแผนภูมิไซโครเมตริก

"แผนภูมิไซโครเมตริก" คือ แผนภาพที่เปรียบเทียบและแสดงความแตกต่างระหว่างความสัมพันธ์ระหว่างอุณหภูมิหลอดแห้ง ความชื้นสัมพัทธ์ ความชื้นสัมบูรณ์ เอนทัลปีจำเพาะ และปัจจัยอื่นๆ ที่ยากต่อการเข้าใจในอากาศที่ไม่อิ่มตัว

โดยทั่วไปเรียกกันว่า "แผนภูมิไซโครเมตริก"

แผนภูมิไซโครเมตริกประเภทต่างๆ มีอธิบายไว้ด้านล่าง

ประเภทของแผนภูมิไซโครเมตริก

แผนภาพ NC

นี่คือแผนภูมิไซโครเมตริกที่แสดงอุณหภูมิแบบหลอดแห้งตั้งแต่ -10°C ถึง 50°C แผนภูมินี้นิยมใช้มากที่สุดสำหรับเครื่องปรับอากาศอุตสาหกรรมทั่วไป เช่น เครื่องปรับอากาศสำหรับมนุษย์

แผนภาพ LC

นี่คือแผนภูมิไซโครเมตริกที่ใช้ในพื้นที่ที่อุณหภูมิหลอดแห้งต่ำ ซึ่งไม่สามารถทำได้ด้วยแผนภูมิ NC อุณหภูมิหลอดแห้งอยู่ที่ -40°C ถึง 10°C และความชื้นสัมบูรณ์อยู่ที่ 0 ถึง 0.007 กก./กก. (DA)

แผนภาพ HC

นี่คือแผนภูมิไซโครเมตริกที่ใช้ในช่วงอุณหภูมิหลอดแห้งสูง ซึ่งแผนภูมิ NC ไม่สามารถจัดการได้ อุณหภูมิหลอดแห้งอยู่ระหว่าง 0°C ถึง 120°C และความชื้นสัมบูรณ์อยู่ระหว่าง 0 ถึง 0.020 กก./กก. (DA)

เอนทัลปีเฉพาะบนแผนภูมิไซโครเมตริก

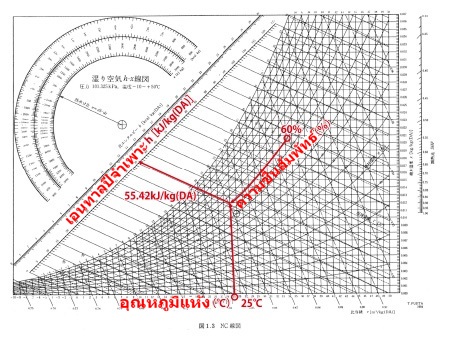

ตัวอย่างเช่น เมื่ออุณหภูมิหลอดแห้งอยู่ที่ 25°C และความชื้นสัมพัทธ์อยู่ที่ 60% เอนทัลปีจำเพาะจะอยู่ที่ 55.42 KJ/Kg(DA)

โปรดใช้คำศัพท์ง่ายๆ ด้านล่างนี้เพื่อช่วยให้คุณเข้าใจแผนภูมิไซโครเมตริก

อุณหภูมิหลอดแห้ง	อุณหภูมิอากาศแสดงโดยเทอร์โมมิเตอร์แบบหลอดแห้ง
อุณหภูมิหลอดเปียก	อุณหภูมิอากาศแสดงด้วยเทอร์โมมิเตอร์แบบหลอดเปียก เนื่องจากความร้อนแฝงจากการระเหยของน้ำ แสดงว่าอุณหภูมิต่ำกว่าเทอร์โมมิเตอร์แบบหลอดแห้ง ความแตกต่างของอุณหภูมิในเวลานี้สามารถนำมาใช้เพื่อกำหนดความชื้นสัมพัทธ์ของอากาศได้
อุณหภูมิสัมพัทธ์	แสดงเป็นความดันย่อยของไอน้ำ/ความดันไอน้ำอิ่มตัว x 100 ความดันย่อยของไอน้ำคือความดันของไอน้ำที่มีอยู่ในอากาศชื้น และความดันไอน้ำอิ่มตัวคือความดันของไอน้ำเมื่ออากาศชื้นอิ่มตัว
อุณหภูมิสัมบูรณ์	ปริมาณไอน้ำที่มีอยู่ในอากาศแห้ง 1 กิโลกรัม มีหน่วยเป็น กิโลกรัม/กิโลกรัม (DA)
ปริมาณไอน้ำอิ่มตัว	ปริมาณไอน้ำสูงสุด (g) ที่อากาศสามารถกักเก็บได้ที่อุณหภูมิหนึ่ง ๆ ในพื้นที่ 1 ลูกบาศก์เมตร ยิ่งอุณหภูมิต่ำ ปริมาณไอน้ำก็จะยิ่งน้อยลง และยิ่งอุณหภูมิสูง ปริมาณไอน้ำก็จะยิ่งมากขึ้น
ความร้อนที่รู้สึกได้	เมื่อน้ำถูกทำให้ร้อนจาก 0 ถึง 100°C การเปลี่ยนแปลงของอุณหภูมิจะเกิดขึ้นจากการเปลี่ยนแปลงของความร้อนเท่านั้น ซึ่งหมายถึงปริมาณความร้อน (พลังงาน) ที่จำเป็นต่อการทำให้อุณหภูมิเปลี่ยนแปลง
ความร้อนแฝง	ปริมาณความร้อน (พลังงาน) ที่ต้องการเพื่อให้สารเปลี่ยนรูปแบบ เช่น น้ำ⇔น้ำแข็ง หรือ น้ำ⇔ไอน้ำ
