อินเทอร์เฟซ IoT "ENC Link"
อินเทอร์เฟซ IoT "ENC Link"
คุณสมบัติ
ขณะนี้สามารถส่งข้อมูลการวัดจาก เครื่องปรับอากาศสำหรับตู้ควบคุม ซีรีส์ ENC-GR-eco/SUS ไปยังอุปกรณ์ภายนอก เช่น PLC และพีซีได้แล้ว
รายละเอียด

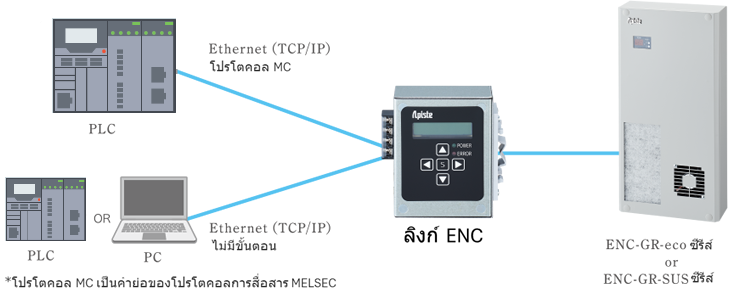

ภาพการใช้งาน
คุณสมบัติ
เอาท์พุตข้อมูล 16 รายการ
สามารถส่งออกข้อมูลได้ 16 รายการ เช่น อุณหภูมิภายในแผงควบคุมและอุณหภูมิที่ตั้งไว้ ช่วยให้สามารถคาดการณ์การบำรุงรักษาได้
เข้ากันได้กับโปรโตคอล MC
ข้อมูลการวัดสามารถส่งออกไปยัง PLC ได้โดยไม่ต้องใช้โปรแกรมแลดเดอร์ที่ซับซ้อน
เชื่อมต่ออุปกรณ์ภายนอกสองเครื่องด้วยหน่วยเดียว
ลิงก์ ENC หนึ่งลิงก์สามารถเชื่อมต่อกับอุปกรณ์ภายนอกสองเครื่องพร้อมกันได้
*สามารถเชื่อมต่ออุปกรณ์หนึ่งเครื่องโดยใช้การสื่อสารแบบ MC protocol และอีกเครื่องหนึ่งโดยใช้การสื่อสารแบบ non-protocol หากเชื่อมต่ออุปกรณ์สองเครื่องพร้อมกัน จำเป็นต้องใช้ฮับหรือเราเตอร์แยกต่างหาก
ข้อมูลจำเพาะ
| ชื่อ | ลิงค์ ENC | ||
|---|---|---|---|
| แบบอย่าง | OP-9130007 | ||
| ผลงาน | อุณหภูมิโดยรอบ (℃) | 0～55 | |
| ความชื้นโดยรอบ (%RH) | 90 หรือต่ำกว่า (ไม่มีการควบแน่น) | ||
| ภายนอก | ขนาดภายนอก (สูง x กว้าง x ลึก) (มม.) *1 |
90 × 70 × 32 | |
| มวล (กรัม) | ประมาณ 250 | ||
| แหล่งจ่ายไฟ | แรงดันไฟฟ้าที่กำหนด (V) | กระแสตรง24±10% | |
| การใช้พลังงาน (วัตต์) | 2 | ||
| การป้องกัน | ระดับการป้องกันฝุ่นและน้ำ | ไอพี30 | |
| อินเตอร์ ใบหน้า |
อีเธอร์ สุทธิ |
มาตรฐานการสื่อสาร | 10BASE-T, 100BASE-TX |
| การสื่อสาร โปรโตคอล |
ทีซีพี/ไอพี | ||
| วิธีการสื่อสาร | โปรโตคอล MC QnA เข้ากันได้กับเฟรม 3E (ASCII) ไม่มีขั้นตอน | ||
| ที่อยู่ IP | IPv4 | ||
| แสดง | จอแสดงผล LCD ขาวดำ | รัน/ข้อผิดพลาด | |
*1. ไม่รวมส่วนที่ยื่นออกมาของบล็อกขั้วต่อ
รายการผลลัพธ์ (หมายเลขระบุลำดับผลลัพธ์จากลิงก์ ENC)
| เลขที่ | รายการเอาท์พุต | เลขที่ | รายการเอาท์พุต |
|---|---|---|---|
| 1 | พัดลมคอนเดนเซอร์ 1 รอบความเร็ว (รอบต่อนาที) | 9 | ค่ากระแสเฟส U (1/10A) |
| 2 | พัดลมคอนเดนเซอร์ 2 ความเร็วในการหมุน (รอบต่อนาที) *1 | 10 | ค่ากระแสไฟฟ้าเฟส V (1/10A) |
| 3 | พัดลมไอระเหย 1 รอบความเร็ว (รอบต่อนาที) | 11 | ค่ากระแสเฟส W (1/10A) |
| 4 | พัดลมระเหย 2 ความเร็วในการหมุน (รอบต่อนาที) *2 | 12 | รหัสข้อผิดพลาด 1 *3 |
| 5 | อุณหภูมิเครื่องระเหย (℃) | 13 | รหัสข้อผิดพลาด 2 *4 |
| 6 | อุณหภูมิภายในแผง (℃) | 14 | รหัสข้อผิดพลาด 3 *5 |
| 7 | อุณหภูมิคอนเดนเซอร์ (℃) | 15 | อุณหภูมิที่ตั้งไว้ (℃) |
| 8 | ความเร็วรอบการหมุนของคอมเพรสเซอร์ (รอบต่อนาที) | 16 | ชื่อรุ่น |
*1. ค่าจะไม่แสดงสำหรับผลิตภัณฑ์ที่มีพัดลมคอนเดนเซอร์ 1 ตัว
*2. ค่าจะไม่แสดงสำหรับผลิตภัณฑ์ที่มีพัดลมระเหยตัวเดียว
*3. "รหัสข้อผิดพลาด 1" → แสดงข้อผิดพลาดที่เกิดขึ้นล่าสุด
*4. "รหัสข้อผิดพลาด 2" → แสดงข้อผิดพลาดที่เกิดขึ้นทันทีก่อนรหัสข้อผิดพลาด 1
*5. "รหัสข้อผิดพลาด 3" → แสดงข้อผิดพลาดที่เกิดขึ้นทันทีก่อนรหัสข้อผิดพลาด 2

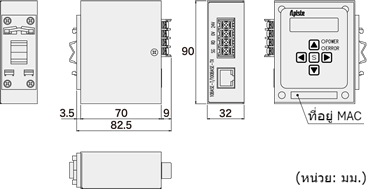

ขนาด
วิธีการติดตั้ง

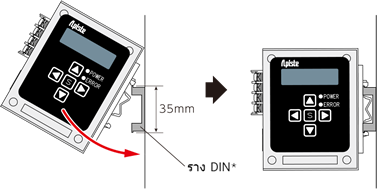

1. ติดตั้งผลิตภัณฑ์นี้บนราง DIN ภายในแผงควบคุม
*ความกว้างราง DIN ที่รองรับ: 35 มม.

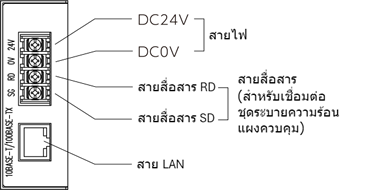

②เชื่อมต่อสายไฟ, สายสื่อสาร และสาย LAN
(บล็อกขั้วต่อยึดด้วยสกรู M3)
*สายไฟและสาย LAN จะต้องจัดเตรียมโดยลูกค้า
