ประเภทการควบคุมอุณหภูมิ
PAU-AZ3000SE
| ปริมาณอากาศที่ประมวลผล (ม 3 /นาที) | 9.5/10.0 |
|---|---|
| ความสามารถในการทำความเย็น (วัตต์) | 2600／2950 |
| ความจุความร้อน (วัตต์) | 3250／3550 |
| แรงดันไฟฟ้าที่กำหนด (V) | AC200 สามเฟส |
| พิมพ์ | ประเภทการควบคุมอุณหภูมิ |
| ขนาดภายนอก (มม.) | H1115×W450×D700 |
| มวล (กก.) | 88 |
การสอบถาม
ดาวน์โหลด
PAU-AZ3000SE รายละเอียดสินค้า
ข้อมูลจำเพาะ
| วิธีการทำความเย็น | ระบายความร้อนด้วยอากาศ |
|---|---|
| พิมพ์ | ประเภทการควบคุมอุณหภูมิ |
| ความสามารถในการทำความเย็น (W) *1 | 2600／2950 |
| ความสามารถในการทำความร้อน (W) *1 | 3250／3550 |
| ความแม่นยำในการควบคุมอุณหภูมิ (℃) *2 | ±0.1 |
| ช่วงการควบคุมอุณหภูมิ (℃) *3 | 20 ถึง 30 |
| ช่วงการตั้งค่าอุณหภูมิ (℃) *4 | 11～42 |
| อุณหภูมิโดยรอบ (℃) | 15 ถึง 35 (การเปลี่ยนแปลงอุณหภูมิ: ภายใน 1°C/1 ชม.) |
| ความชื้นโดยรอบ (%RH) | 15 ถึง 85 (ระดับการเปลี่ยนแปลงความชื้น: ภายใน 5% RH/1 ชม.) (ไม่มีการควบแน่น) |
| อัตราการไหลของอากาศสูงสุดของชุดหลัก (ม. 3 /นาที) *5 | 9.5/10.0 |
| ขนาดภายนอก (มม.) *6 | H1115×W450×D700 |
| มวล (กก.) | 88 |
| สีทาบ้าน | สีงาช้าง (Nippon Paint: Y22-85B กึ่งเงา) |
| เส้นผ่านศูนย์กลางการเชื่อมต่อท่อลม (มม.) | φ150 (พร้อมโช้คอัพ) |
| แรงดันไฟฟ้าที่กำหนด (V) *7 | AC200 สามเฟส |
| อัตราการบริโภคกระแสไฟฟ้า (A) *8 | 4.45/4.3 (คะแนน) 5.6/5.6 (สูงสุด) |
| การใช้พลังงาน (วัตต์) *8 | 965/1245 (เรท) 1410/1750 (สูงสุด) |
| เส้นผ่านศูนย์กลางทางออกของท่อระบายน้ำ *10 | เต้ารับตัวเมีย 20A (Rp: 3/4 นิ้ว) |
| เส้นผ่านศูนย์กลางการระบายน้ำของเฟรม *10 | เต้ารับตัวเมีย 15A (Rc: 1/2 นิ้ว) |
| สารทำความเย็น | R134a 730 กรัม |
| ปริมาณอากาศเสีย (ม 3 /นาที) *9 | 20.0／24.0 |
| เสียงรบกวน (dB(A)) *10 | 70/72 |
| ฟังก์ชั่นป้องกัน/วงจรหลัก | เบรกเกอร์ป้องกันไฟรั่ว (10A 30mA) ป้องกันการกลับเฟส |
| ฟังก์ชั่นป้องกัน/พัดลม | รีเลย์กระแสเกิน, ตัวตั้งเวลาหน่วง (3 นาที), ตัวดูดซับไฟกระชาก |
| ฟังก์ชั่นป้องกัน/คอมเพรสเซอร์ | ฟังก์ชั่นป้องกันการแข็งตัวของคูลเลอร์, รีเลย์กระแสเกิน, ตัวป้องกันมอเตอร์, ตัวดูดซับไฟกระชาก |
| อินพุต/เอาต์พุต/หน่วยหลักเอาต์พุตผิดปกติ | หน้าสัมผัส b: ไม่มีแรงดันไฟฟ้า (AC250V/2A/โหลดต้านทาน) |
| สัญญาณเตือนขีดจำกัดบน/ล่างของอินพุต/เอาต์พุต/อุณหภูมิ | หน้าสัมผัส b: ไม่มีแรงดันไฟฟ้า (AC250V/2A/โหลดต้านทาน) |
| อินพุต/เอาต์พุต/การหยุดการทำงานอินพุต | ขั้วต่อ PCB |
| วิธีการแสดง/การใช้งาน | LED 7 ส่วน, อินพุตคีย์ |
| การทำงาน | ฟังก์ชันแสดงประวัติข้อผิดพลาด ฟังก์ชันตั้งค่าสัญญาณเตือนขีดจำกัดบนและล่างของอุณหภูมิและความชื้น ฟังก์ชันล็อคกุญแจ ฟังก์ชันการทำงานป้องกันการแข็งตัว |
*1 ค่าที่วัดจากระยะ 4 เมตรจากท่อ เมื่ออุณหภูมิโดยรอบและความชื้นอยู่ที่ 25°C/50%RH
*2 ความแม่นยำในการควบคุมอุณหภูมิขึ้นอยู่กับวิธีการที่กำหนดไว้ในห้องอุณหภูมิและความชื้นคงที่ JTMK01 - วิธีการทดสอบประสิทธิภาพและวิธีการแสดงประสิทธิภาพ (สมาคมผู้ผลิตเครื่องจักรทดสอบแห่งประเทศญี่ปุ่น)
รับประกันความแม่นยำสำหรับจุดหนึ่งที่ทางออกตัวเครื่องหลักโดยใช้การอ่านค่าตัวควบคุมอุณหภูมิบนเครื่องปรับอากาศ และการรบกวนความร้อนจากท่อ ฯลฯ ไม่ครอบคลุมอยู่ในการรับประกันความแม่นยำ
นอกจากนี้ ผลิตภัณฑ์นี้ยังมีวัตถุประสงค์เพื่อระงับความผันผวนของอุณหภูมิอากาศ และไม่รับประกันค่าอุณหภูมิสัมบูรณ์
(มีฟังก์ชันอคติสำหรับการแก้ไข)
*3 ขึ้นอยู่กับอุณหภูมิและความชื้นโดยรอบ การควบคุมอาจไม่สามารถทำได้ แม้จะอยู่ในช่วงการควบคุมก็ตาม
*4 ขึ้นอยู่กับสภาพแวดล้อมการใช้งาน อาจไม่สามารถควบคุมได้ด้วยค่าที่ตั้งไว้
*5 หากสูญเสียแรงดันมากเนื่องจากท่อยาว ฯลฯ ให้ใช้พัดลมเสริมเพื่อให้แน่ใจว่ามีการไหลเวียนของอากาศเพียงพอที่ปลายท่อ
*6 ขนาดที่ระบุข้างต้นรวมล้อเลื่อนและไม่รวมหน้าแปลนหรือส่วนที่ยื่นออกมาสำหรับติดตั้ง
*7 โปรดใช้แรงดันไฟฟ้าของแหล่งจ่ายไฟภายใน ±10% ของแรงดันไฟฟ้าที่กำหนด
*8 การใช้พลังงานปัจจุบันและการใช้พลังงานจะแตกต่างกันขึ้นอยู่กับอุณหภูมิและความชื้นโดยรอบและเงื่อนไขการใช้งาน
*9 เนื่องจากเป็นแบบระบายความร้อนด้วยอากาศ ความร้อนจึงถูกระบายออกจากอุปกรณ์ (มีห้องระบายอากาศให้เลือกเป็นอุปกรณ์เสริม)
*10 ค่าวัดจากด้านหน้า 1ม.
- ก่อนที่จะติดตั้งผลิตภัณฑ์จริง โปรดตรวจสอบข้อมูลจำเพาะและข้อควรระวังในคู่มือการใช้งาน

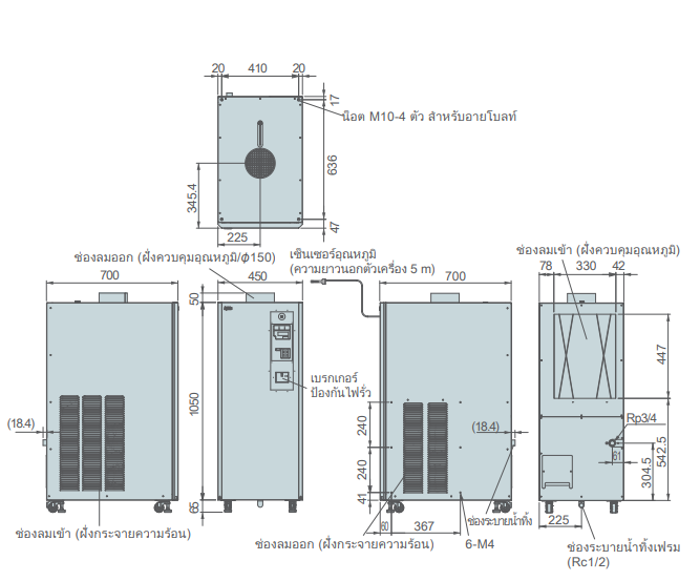

ขนาดภายนอก

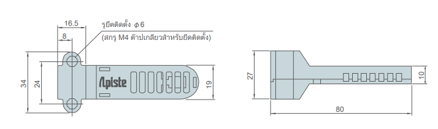

ขนาดเซ็นเซอร์
บันทึก
◯โปรดอ่านคู่มือการใช้งานก่อนใช้งานและใช้ให้ถูกต้อง
◯สินค้าจะถูกจัดส่งไปที่ยานพาหนะ(สถานที่ภายในประเทศที่กำหนด ไม่รวมเกาะห่างไกล)
◯ อาจต้องใช้บริการเที่ยวบินเช่าเหมาลำ ขึ้นอยู่กับรุ่นและจำนวนรถ (อาจมีค่าใช้จ่ายเพิ่มเติม)
◯สำหรับการจัดส่งไปต่างประเทศ เราขอแนะนำให้แยกบรรจุภัณฑ์ต่างประเทศ
○หากคุณต้องการจัดการประชุม โปรดติดต่อเราแยกต่างหาก
◯โปรดตรวจสอบข้อมูลจำเพาะและติดตั้งเบรกเกอร์ (เบรกเกอร์วงจรสายไฟ) ที่เหมาะสมระหว่างผลิตภัณฑ์นี้และแหล่งจ่ายไฟ
◯การใช้ผลิตภัณฑ์นอกช่วงพลังงานที่กำหนดอาจทำให้เกิดการทำงานผิดปกติได้
กรุณาทำการบำรุงรักษาตามปกติ
◯การไม่ดำเนินการบำรุงรักษาตามปกติอาจส่งผลให้ประสิทธิภาพของผลิตภัณฑ์ลดลงหรือเกิดปัญหาได้
เมื่อจะกำจัดผลิตภัณฑ์นี้ โปรดปฏิบัติตามกฎหมายและข้อบังคับที่เกี่ยวข้องทั้งหมด และกำจัดอย่างเหมาะสม
