管道系统图的阅读方法和冷却改善的技巧

1.了解管道系统图的流程

增加管道系统的设备系统图可能看起来很复杂，但您可以通过按顺序查看来理解它。具体而言，以下流程是基础。

① 把握设备的作用→ (2) 对配管进行分类→ (3) 热源的特定

首先，了解水箱，水冷式热交换器和泵等设备的作用，并对连接它们的管道进行分类。在这种情况下，通过按流体类型对管道进行颜色编码，可以更容易地掌握整体。最后，确定需要冷却的热源。

2.原料罐~混合工序配管系统图的读法和冷却改善的窍门

那么，使用从原料罐到混合工序的配管系统图实际解读一下吧。

■步骤 (1) 。了解设施概况

首先，从配管系统图的记号中，掌握各设备的作用和关系等配管设备整体的概要。

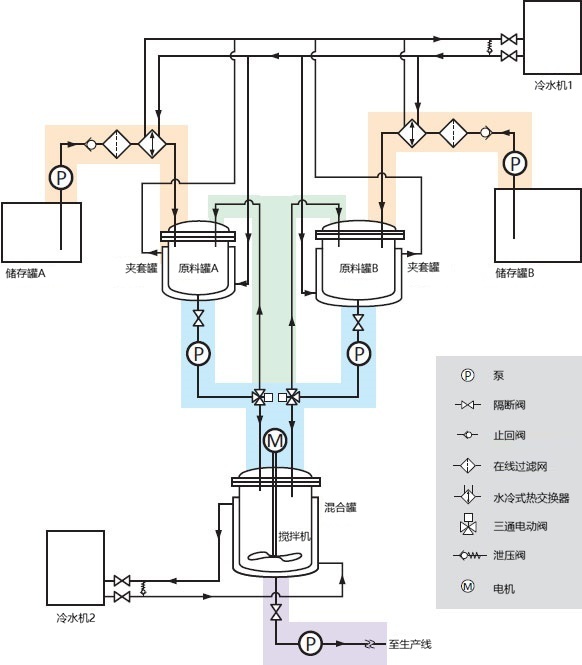

在下图中，橙色部分表示将常温原料从储罐A和B输送到各自的配料罐，并通过冷却器1进行调温。

在蓝色部分，从每个原料罐供应的两种原料被输送到混合罐，搅拌和混合，冷却器2调节到适当的温度。

从绿色部分可以看出，电动阀调整了向混合箱供应的配料数量，并将一些不需要的配料返回到配料箱。然后，紫色的部分是将完成的混合原料供给到下一道工序的部分。

通过对每个区域进行颜色编码并了解每个设施的关系和作用，可以更轻松地了解整个布线图。

■步骤 (2) 。按管路对管道进行分类

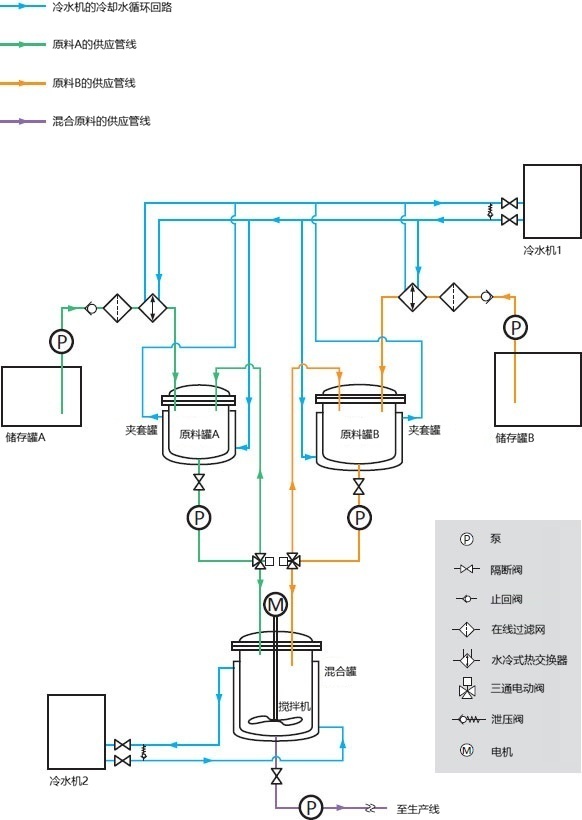

接下来，让我们通过管道中穿过的流体对管道进行颜色编码。

冷却器的冷却水循环回路用浅蓝色表示，原料A的供给线用绿色表示，原料B的供给线用橙色表示，混合原料的供给线用紫色表示。

这样，您就可以一目了然地了解哪些流体流经管道。

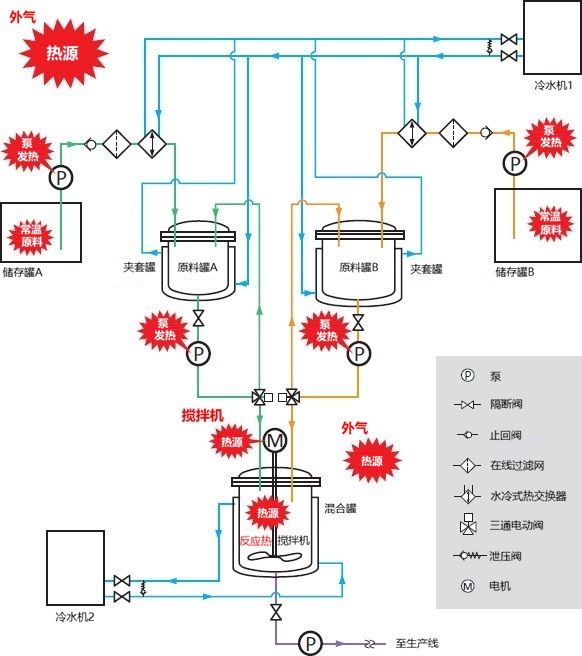

■步骤 (3) 。确定热源

最后，确定热源。如果要进行冷却改进以提高机器效率，则必须准确地确定热源。

热源包括储存罐中的常温原料，泵的发热，来自外部空气的入侵热，作为在原料罐中加热原料的过程中产生的热量。即使在混合罐中制作混合原料的过程中，也会产生搅拌机的发热和反应热。

在生产过程中，识别热源至关重要。诸如冷却机械产生的热量、调节原料混合时的温度以及受外界温度影响很大的室温与原料之间的温差等信息对于计算制冷能力至关重要。

通过识别这些热源位置，可以有效且准确地进行冷却。

3.油压装置的配管系统图的读法和冷却改善的窍门

从这里开始，我将介绍阅读油压装置管道系统图的技巧。油压装置从简单的系统到复杂的，种类很广，所以不熟悉系统图的话会很辛苦。

油压装置的配管系统图分两步读下去吧。

■步骤 (1) 。分类液压元件

液压系统基本上可分为五种角色:液压缸 (液压执行器)、阀、液压泵、液压箱和附件。

在如下的液压系统回路的管道图中，您可以看到从液压执行器延伸的管道经过流量控制阀和电磁阀等阀门，经过液压泵，经过风冷散热器和过滤网，然后流入液压油箱。

液压系统可以通过掌握构成要素的作用来掌握系统的整体情况，因此不需要像原料罐那样按流体进行颜色区分。

■步骤 (2) 。确定热源

油压装置中的热源主要是油压泵。

液压泵是向液压油施加压力和流量的动力源，同时由于液压油温度上升，也成为热源，在结构上不可避免地产生一定以上的热量。

特别是大型油压装置等，需要准备冷却液压油的机械。使用热交换器等，将目标温度设定在35~55°C左右比较好。
