概要・特征
无泵、无罐结构
满足制造现场的各种需求。
无氟利昂冷媒泵/无罐式冷水机组
PCU-F系列
无泵、无罐结构
PCU-F系列与以往的泵罐内置型不同，采用了机身无泵罐构造。该结构极大地提高了设计的自由度，帮助客户构建优化的冷却系统，以灵活、高效地满足从新设备到现有设备改进的各种需求。

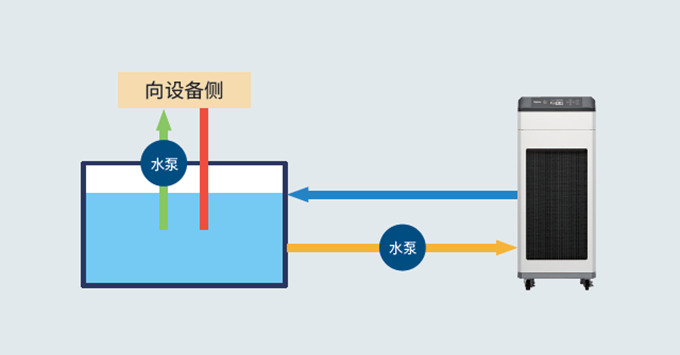

开放回路冷却
冷冻水在与外部环境接触的同时循环的冷却方式称为开式循环。在开式循环中使用内置泵/水箱的冷水机组时，负载侧必须密封或使用热交换器间接冷却。PCU-F系列采用无泵/无水箱设计，因此可用于开式循环，无需任何额外措施即可运行。这简化了冷却系统的设计，并实现了灵活的运行。

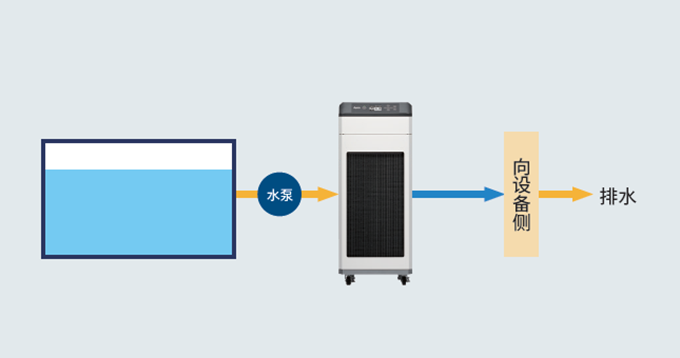

单通道冷却
一次回路是只使用一次冷水，然后排水的冷却方式，经常使用自来水和井水的冷却。作为开放电路的一种，冷却水与外部空气接触，因此在使用内置泵罐的冷却器时，需要对负荷侧进行密闭化，并通过热交换器进行间接冷却。PCU-F系列采用无泵、无水箱构造，即使是单通路电路也可直接冷却，无需追加对策即可运行。

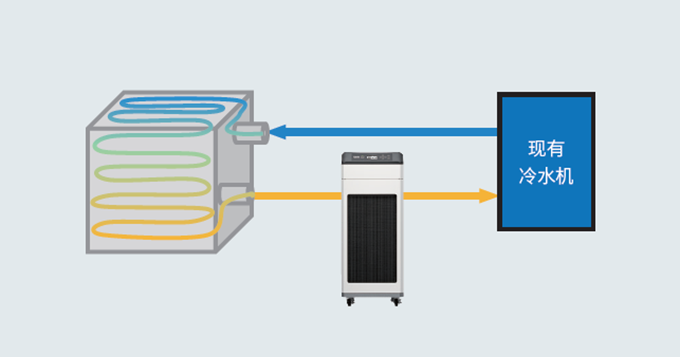

现有回路的辅助冷却和增强制冷能力
当现有冷却回路的制冷能力不足时，内置泵和水箱的冷水机组需要仔细调节流量并进行管道/回路设计。然而，由于PCU-F系列采用无泵/无水箱设计，因此可以直接插入现有回路，无需进行任何额外调整即可提升制冷能力。这使得冷却系统改造变得简单，并实现了灵活的运行。
使用外部传感器控制温度
冷水机组通常将出口温度控制在设定温度，但PCU-F系列可以使用外部温度传感器控制温度。

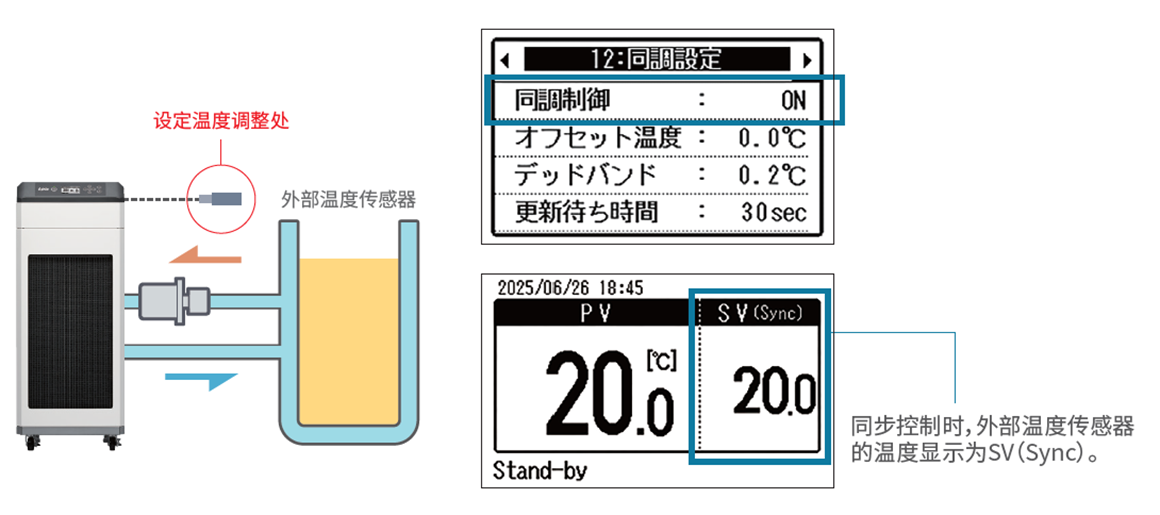

同步控制
设定温度更加轻松，可通过同步控制功能，将外部温度传感器测量的温度与其同步。

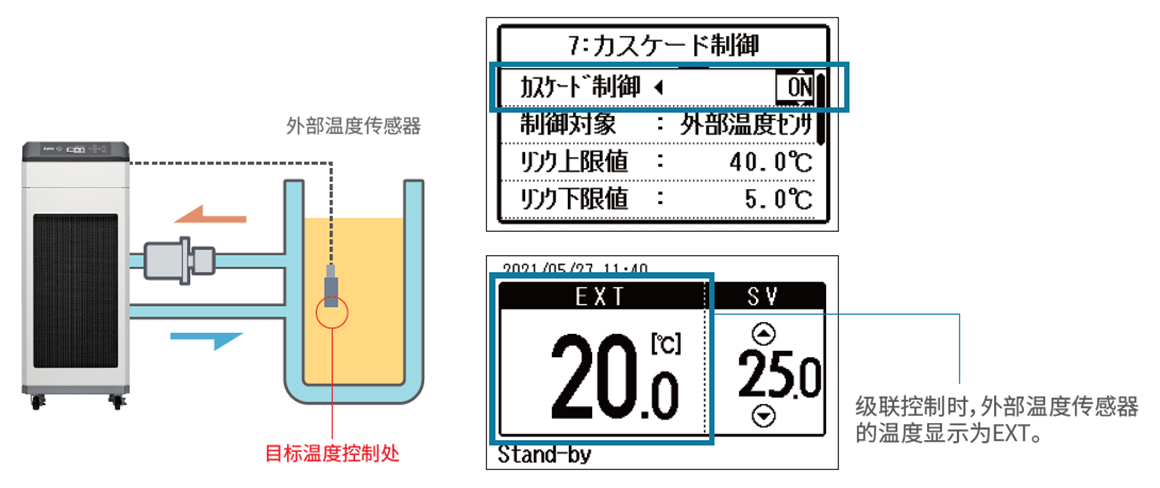

级联控制
可进行级联控制，控制外部测温点达到设定温度。
使用无氟利昂冷媒，大幅减少氟利昂管理负担

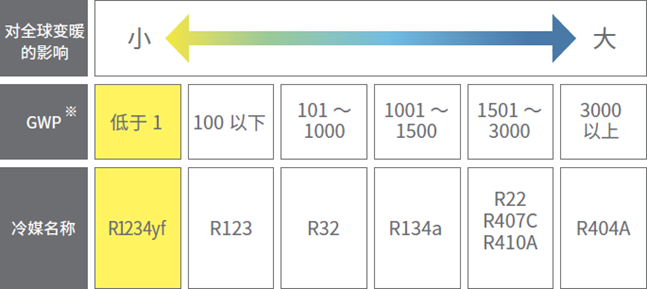

采用环保型无氟冷媒 R1234yf
2015年4月，日本颁布了「氟利昂排出限制法」,对设备使用者规定了定期检查、泄漏量报告等六项义务。 2020 年对该法案进行修订以加强其规定，其中包括对违规丢弃设备的操作员不再进行指导纠正而是直接罚款。
PCU-NE 系列使用无氟冷媒R1234yf冷媒。不受「氟利昂排出限制法」管束，用户无需进行定期检查或委托指定业者回收与销毁，也无需承担相关的氟利昂管理成本，实现了更加环保、简便且经济的解决方案。
仅冷水机本体即可实现全天记录运行状态
行业领先，搭载运行记录仪
仅凭冷水机本体，就能自动记录循环水出口温度、循环水设定温度、运行时间、错误发生时间 等关键信息。冷水机以2分钟为间隔，可保存长达1年半的数据。当发生故障时，还会以 5 秒间隔保存从错误发生前约 1 分钟开始的详细数据，便于快速追踪原因。

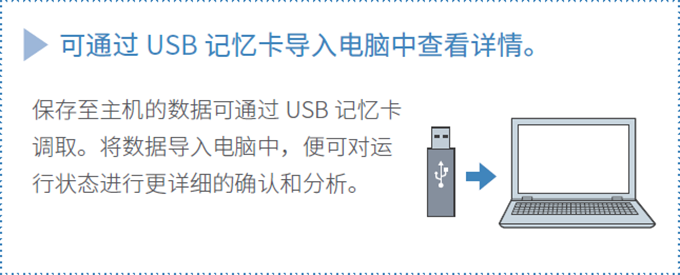

此外，本体中保存的运行数据可以通过 USB 存储器导出，导入至电脑后即可进行更深入的状态分析与运行情况检查，为生产现场的稳定运行提供可靠支持。

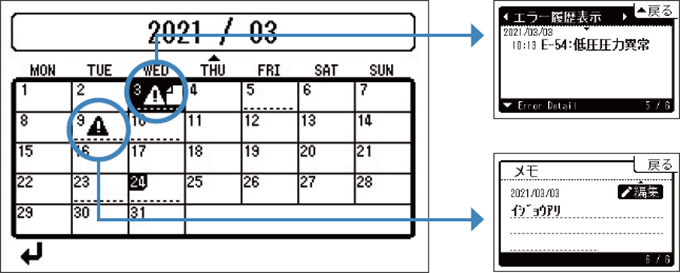

搭载时间日历功能
冷水机本体内置时间日历功能，结合运行记录仪功能，可随时回溯查看每日循环水温度变化以及错误发生记录，为设备运行的追踪与分析提供可靠支持。

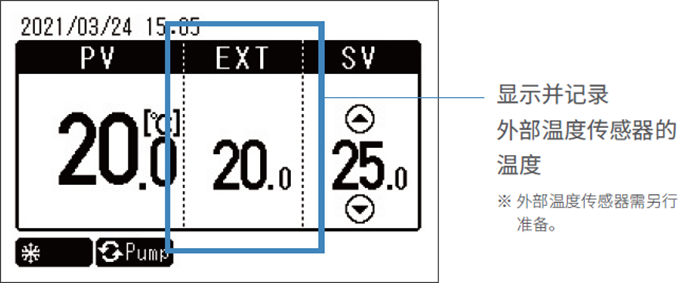

可测量和记录外部温度
通过连接 外部温度传感器，冷水机本体不仅可以记录自身的运行数据，还能同时记录被测对象的温度。也就是说，一台设备即可同时完成冷水机运行记录与外部温度测量记录，大幅提升数据管理的便利性。
全新“易用性”与安心的基础性能

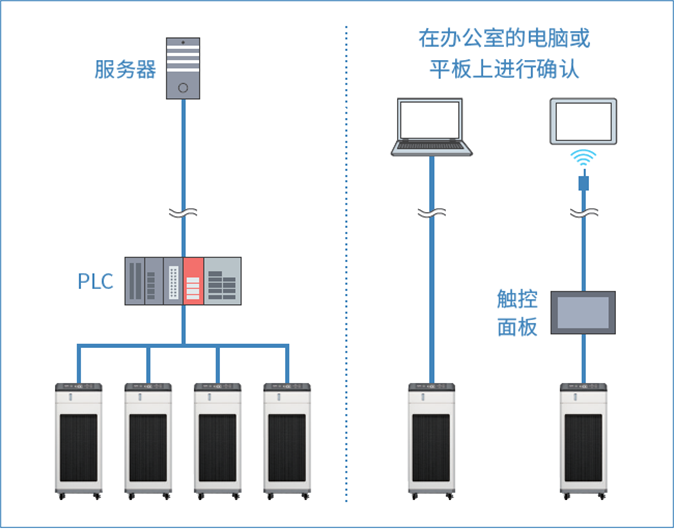

支持 IoT · 搭载 Modbus TCP
在制造现场对IoT化需求日益增长的背景下，水冷机标配了以太网接口。除支持Modbus/TCP（读写通信）外，还兼容MC协议与Socket通信方式。 用户可以根据需求，实现运行状态监控、数据可视化、远程操作等功能，满足多样化的现场应用场景。
| 远程监控 | 冷水机可输出循环水出口温度、循环水设定温度、外部温度、错误信息等多项数据。通过PLC或触摸屏，用户即可对设备的运行状态进行远程监控，实现更高效的运维管理。 |
|---|---|
| 远程操作 | 冷水机的外部操作功能覆盖了本体操作面板上的所有功能。即使在远离设备的位置，也能对冷水机进行操作，实现更加灵活便捷的控制。 |
| 与周边设备的联动 | 冷水机可根据生产设备的运行状况，自动实现冷却运行的启停控制，并可调整循环水设定温度，从而与生产设备联动进行运行条件的管理与优化。 |
| 操作 | 运行停止、错误重置、键盘锁定 |
|---|---|
| 输出 | 错误号码、循环水设定温度、循环水出水温度、外部温度、累计运行时间 |
| 设定变更 | 循环水设定温度、水温错误上下限设定值、定时器设定、错误时泵的设定、按键锁定设定 |
无氟・无泵・无水箱・冷水机
| 型号 | 制冷能力 （W） |
循环水流量范围 (ℓ/分钟) |
循环水额定流量 (ℓ/分钟) |
控温精度 (℃) |
外形尺寸 (H×W×D) (mm) |
||
|---|---|---|---|---|---|---|---|
| 空冷式 PCU-F3000 |
无氟利昂冷媒 小型 |
2800／3200 | 10～60 | 15 | ±0.1 | 697×400×600 |
商品目录 使用说明书 |
| 空冷式 PCU-F7000 |
无氟利昂冷媒 小型 |
5700／6700 | 10～60 | 30 | ±0.1 | 997×400×600 |
商品目录 使用说明书 |
