概要・特征
零下10至零上80°C
冷却与加温皆可对应
精密冷水机
PCU-R系列

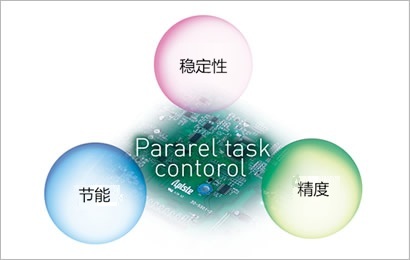

高精度、高稳定性

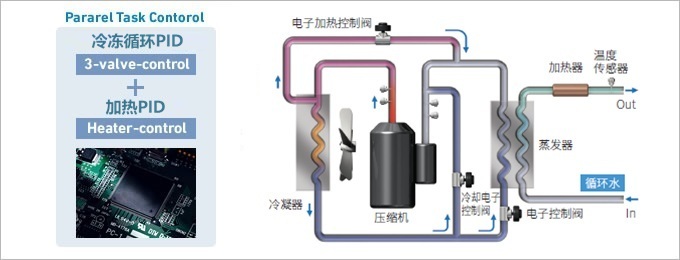

新开发的冷冻循环“三重气门控制”和控制算法“并行任务控制”
Apiste独家研发的冷冻回路中拥有「三重气门控制」，此循环内置3个电子控制阀。可即时监控冷媒温度、压力和循环水温度。根据各类传感器测定的信息，利用新开发的算法「平行任务控制」将独立的三个电子控制阀和小型控制电热板并列安置，并进行高精度的PID控制。使用Apiste独家的冷冻技术，不仅可以在压缩机不停机的前提下实现宽范围制冷(可在0～100％范围内调节)，还实现了原本对变频控制和热冷媒控制机型来说时难题的「超高精度」「强稳定性」「温度控制范围广」「节能」控制。
三种控制模式
根据用途不同，有3种控制模式可供选择。分别为精度拔群的高精度模式，追求能效的节能模式、稳定性高的标准模式。
■标准模式
该控制模式强调响应性和稳定性。
在快速响应性能的助力下，无论是制冷还是加热，就算中途切换运行模式也能即时反应，进而维持温度的稳定性。
■节能高响应模式
该模式注重节能和响应性。
制冷时，无需使用电热器，实现低能耗运行。
即使机器负荷有波动或有外部干扰时该模式也能有效节能。
■高精度模式
该模式适用于要求更高精度控制时。
即使在 -10°C ～80°C 的温度范围内都能发挥效果。
宽范围控制 -10℃～80℃
通过Apiste的平行任务控制方式，温度控制领域可涵盖-10℃～80℃。任意领域中压缩机都可持续运行，不会强制停止。以往机型的ON/OFF控制方式存在不稳定性，PCU-R系列水冷机无论在哪个温度领域都可以实现强稳定性，高精度运行。

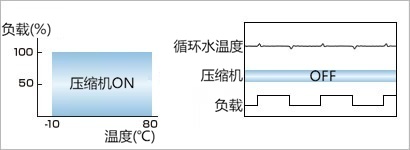

轻松对应高温循环水回流和负荷变动
如果返回冷水机的循环水因设备负荷波动而变热，一般冷水机可能会停止压缩机，随之停止制冷。Apiste水冷机使用平行任务控制方式，即使循环水急剧升温，压缩机也可以持续制冷不会停机。
新型构造设计 追求可靠性
底部水箱结构
循环水路径中的所有部件都安装在水箱顶部，这是Apiste独有的结构设计。我们坚持研发防漏水的顶部安装，着重考虑到万一漏水时能及时处理。新开发的高性能水泵将水箱内的循环水吸至上部，确保送水到装置。

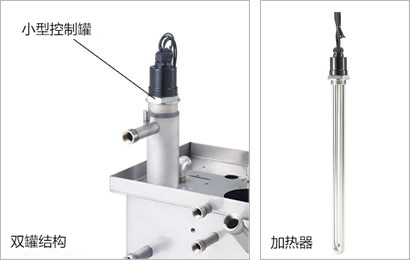

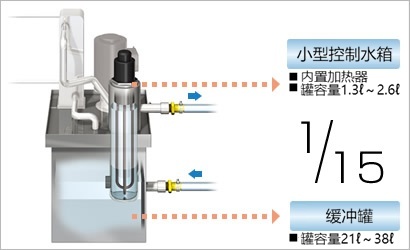

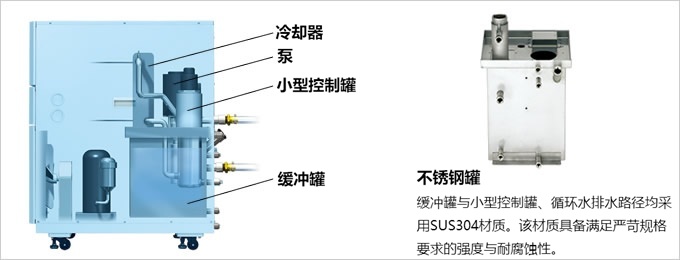

双水箱结构，节能・稳定
冷水机本体的水箱是由缓冲水箱和控制用小型水箱组成的双层水箱构造。进入缓冲水箱内的循环水被水泵吸起，然后由冷却器制冷后送往小型水箱进行加热。由于加热仅仅加热小型水箱内的循环水，并不是所有循环水。因此可大幅度节能，还解决了加热不均引起的温度不稳定问题，实现了稳定性和高精度。

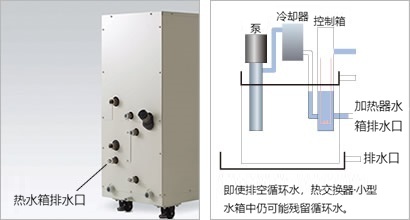

防止空气混入功能
在冷水机的日常维护过程中可能会出现空气混入冷却器的现象。即使循环水从冷水机中放出，循环水仍会残留在热交换器、加热器箱和负载侧设备中。当再次供给循环水时，循环路径中就会有气泡残留，导致水泵挖法正确传达压力状况，自然也就无法正常输送循环水。 PCU 系列的所有型号，为清除残留水，在电热器水箱处设置了排水口。因此在排出循环水，并再次供水时也可以放心使用。
单向排气结构 (风冷型)
空冷式设计，热交换的进气/排气路径位于主机的前后。与进气口和排气口位于主机侧的情况相比，可以将多台冷水机紧密排列，节省空间。

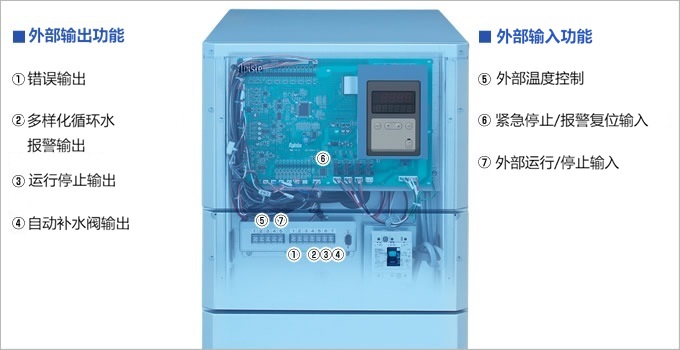

丰富的外部输入/输出功能
“标配各种外部输入/输出功能，支持各种外部设备和设备。
它可以对应各种设备和用途，而无需添加新功能。”
1.报警输出
配备无电压接点输出，最大负载电流为AC250V 2A。发生报警时可对外输出。不仅可以与PLC通讯，还可以控制巡逻灯和蜂鸣器。

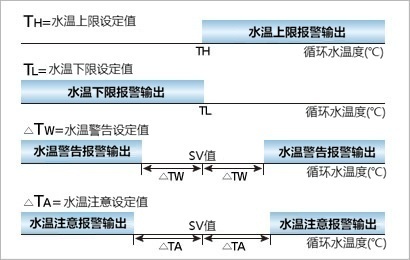

2.多种循环水错误代码输出
必须密切关注循环水的温度控制状况。在PCU系列中，不仅可以设定温度上限和下限，还可以设置警告值和提醒值。检测循环水的温度变化并将其准确地输出到外部。实现万无一失的循环水温度控制。
3.运行停止输出
检查冷水机的运行/停止状态。从外部控制冷水机运行时，可作为确认信号使用，也可通过指示灯确认冷水机运行状态。

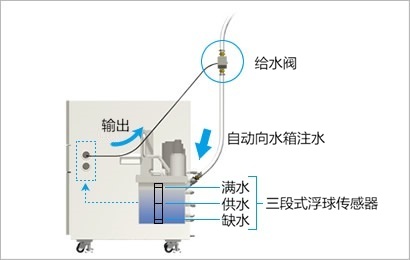

4.自动供水阀输出
配备供水阀输出，可自动向冷水机供水。可以省去供应循环水的麻烦。安装在冷水机机组水箱中的三级浮子传感器检测满水、供水和缺水，并在供水时输出到外部供水阀。供水阀可以开/关，自动供水很容易。

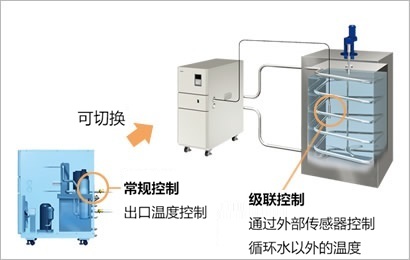

5.外部温度控制
标配外接温度控制输入端子。通常循环水温度是在冷水机本体的循环水出口处测量，但也可以通过外部传感器进行温度控制。通过温控目标物体的循环水温度进行1次PID控制和通过温控目标物体的关联部的温度进行的级联型控制两种类型均可对应。

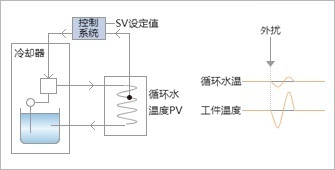

1次 PID 控制
控制冷水机机组，使循环水的温度保持在工作附近恒定。直接控制循环水的温度以提供稳定的控制系统，但对扰动的响应速度较慢，纠正措施有限。

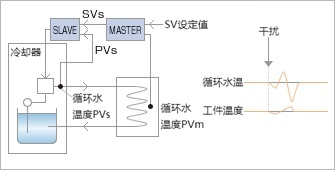

级联控制
在级联控制中，将对象的温度（PVm）与对象的设定温度（SVm）进行比较，确定循环水的设定温度（SVs）。因此，由于外部干扰引起的温度波动得到快速控制。

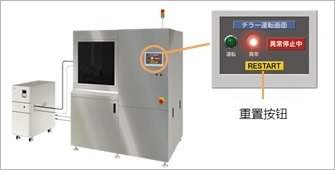

6.异常停止/警报重置输入
配备异常停止输入功能。根据外部信号，可强制停止冷水机运行。另外设置的漏水传感器和设备上设置的紧急停止键之间也可以互相连接。出现异常停止时，会显示报警代码 E-99 ，也可以确认代码记录。如有必要，也可以通过切换到警报重置状态来使用。
可通过外部机器对漏水传感器，异常停止键等传达异常停止信号
异常停止指令可切换为警报重置指令
7.外部运行/停止指令输入
配备外部控制输入端子，可用于从外部设备启动和停止 PCU 本体。由于具有专用电路，只需准备接点信号即可从外部进行操作。与运行/停止输出结合使用时，可实现更高、更可靠的外部控制。

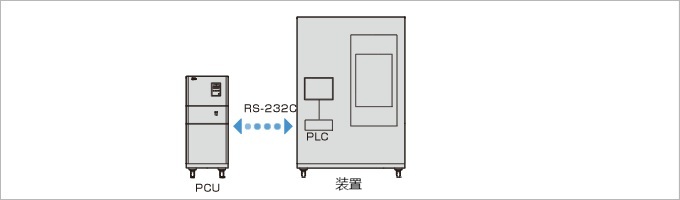

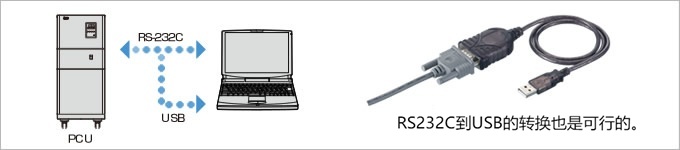

支持与PLC进行数据通信
标准配备RS-232C，可实现设备的远程控制和错误代码识别。
外接遥控器/错误码识别
从设备端更改控制设置和输出设置。可根据现场情况更改设置，实现最佳控制。还可以识别 PCU 单元具有的多达 31 个错误代码。
■通讯项目一览
| 控制设置 | 计时器/输出设置 | 初始设置 | 通讯设置 | 级联控制设置 |
|---|---|---|---|---|
| 名称 | 名称 | 名称 | 名称 | 名称 |
| 控制设定模式 | 警报设置 | 数字过滤网 | 通讯速度 | 控制类型 |
| 控制模式设置 | 水温上限报警 | 显示位数 | 数据长度 | 级联缩放上限设置 |
| AT启动屏幕 | 水温警告报警 | 按键锁定设置 | 按键锁定设置 | 级联缩放下限设置 |
| 比例带 (P) | 水温下限报警 | 待机模式 有/无 |
停止位长度 | 二次侧自动调谐设置 |
| 积分时间 (I) | 水温警告报警 | 密码设置 | 密件抄送检查功能 | 二次侧P值设定 |
| 微分时间 (D) | 水温下限报警 | 操作信号启用/禁用 | 通讯地址 | 二次侧I值设定 |
| 控制水温 (设定值) | 延迟时间 | 外部温度输入 | 响应延迟时间 | 二次D值设定 |
| 水阀 / 动作输出设定 |
防冻操作 | 二次侧数字过滤网设置 | ||
| 开启定时器 | 主膨胀阀 初始化间隔 |
二次侧偏压校正 | ||
| 关闭计时器 | 二次增益校正 |
■通讯项目一览
| 操作模式 | 错误历史记录 | 自定义设置 | 通信专用 参数 |
||
|---|---|---|---|---|---|
| 名称 | 名称 | 名称 | 名称 | 名称 | 名称 |
| 错误显示 | 压缩机高压 | 暖气膨胀阀 | 错误历史记录这次 | 紧急停止/闹钟 复位输入设定 |
PV值输入 |
| 控制水温 （测量中） |
压缩机高压 | 高压开关 | 错误历史记录第一次 | 循环水流量 警报设置 |
警报装置 |
| 室外温度 | 泵运行时间 | 压缩机保护 恒温器 |
错误历史记录第二次 | 偏置校正 | 运行/停止 |
| 控制水压 | 压缩机排气温度 | 对于满水
浮球开关 |
错误历史记录第三次 | 增益校正 | 运行状态确认 |
| 冷却水温度 | 压缩机吸入温度 | 供水用 浮球开关 |
自动/ 手动设定 |
主阀 初始化 |
|
| 加热PID输出用 | 加热器过热防止温度 | 对于缺水 浮球开关 |
PV值通信 超时设置 |
||
| 冷却PID输出 | 主膨胀阀 | 急停输入 | 固定加热器值设置 | ||
| 加热器电流值 | 冷却膨胀阀 | ||||
高精度 冷水机
| 型号 | 制冷能力 （W） |
加热能力 （宽）* |
循环水温度范围 (℃) |
控温精度 (℃) |
外形尺寸 (H×W×D) (mm) |
||
|---|---|---|---|---|---|---|---|
| 空冷式 PCU-1610R |
宽范围控制精度 | 1200／1300 | 700 | -10～80 | ±0.05（高精度模式） | 950×400×770 |
商品目录 使用说明书 |
| 空冷式 PCU-3310R |
宽范围控制精度 | 2800／3100 | 1000 | -10～80 | ±0.05（高精度模式） | 1000×440×800 |
商品目录 使用说明书 |
| 空冷式 PCU-6320R |
宽范围控制精度 | 5800／6200 | 6000 | -10～80 | ±0.10（高精度模式） | 1250×440×800 |
商品目录 使用说明书 |
| 空冷式 PCU-6330R |
宽范围控制精度 | 5700／6100 | 6000 | -10～80 | ±0.10（高精度模式） | 1250×440×800 |
商品目录 使用说明书 |
| 水冷式 PCU-W3610R |
宽范围控制精度 | 3100／3400 | 1000 | -10～80 | ±0.05（高精度模式） | 1000×440×800 |
商品目录 使用说明书 |
| 水冷式 PCU-W6630R |
宽范围控制精度 | 5900／6400 | 6000 | -10～80 | ±0.10（高精度模式） | 1250×440×800 |
商品目录 使用说明书 |
| 水冷式 PCU-W9130R |
宽范围控制精度 | 7900／8900 | 6000 | -10～80 | ±0.10（高精度模式） | 1250×440×800 |
商品目录 使用说明书 |
* 加热能力：可控加热
