管道系统图中常见符号和信息的含义

1.了解管道示意图

管道系统图是用于显示管道顺序，组件以及需要管道 (如液体或气体) 的设备和建筑设备中设备的位置关系的图纸。它的作用是传达仅从正上方看到的平面图无法表达的信息。

除了管道之外，系统图还包括电力系统图，弱电系统图，管道系统图等。它是设备设计管理不可或缺的图纸之一。

2.液体管道中的常用符号

尽管有许多不同类型的流体使用管线图，但以下是液体管道中常用符号的说明。

在配管系统图中，用符号标记频繁出现的构成设备和要素是基本的。记住以下符号将减少阅读和理解管道系统图的时间，从而提高工作效率。

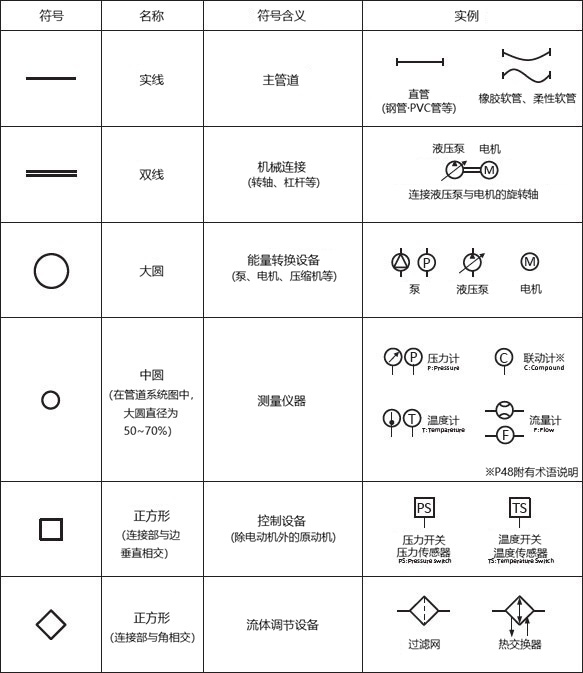

■符号元素

液体管线图中常用的符号元素包括:。

主要的配管用实线标记，直线表示PVC管和钢管等直管，曲线和波浪线表示橡胶软管和柔性软管。

圆形和方形等图形表示设备，其含义根据形状，大小，角度，内部字符等而变化。因为有很多类似的标记，所以重要的记号需要牢牢记住。

例如，管道是实线，但如果它是双线，它将成为诸如旋转轴之类的连接设备，即使是相同的圆圈，大圆圈表示能量转换器，小圆圈表示测量仪器。需要注意不要混淆相似的符号。

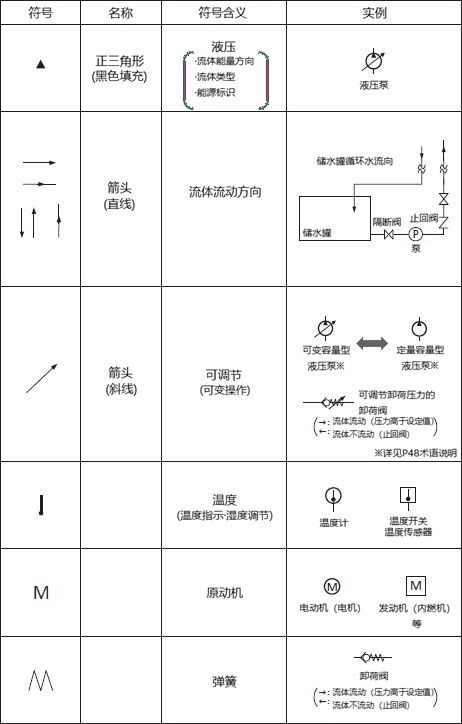

■功能元素

以下是液体管道中常用的功能元素:。

功能元素中使用的箭头表示“流体流动方向”，而水平或垂直直线箭头表示“可变操作”。

例如，如果液压泵的符号上有斜线箭头，则表示该液压泵为可变容量液压泵。

此外，在功能元素中，字母“M”用作原动机的符号，但由于其形状类似于“弹簧”符号，因此您需要将其与周围的符号一起阅读。

这些“功能元素”代表流体的实际运动，是非常重要的符号。好好记住吧。

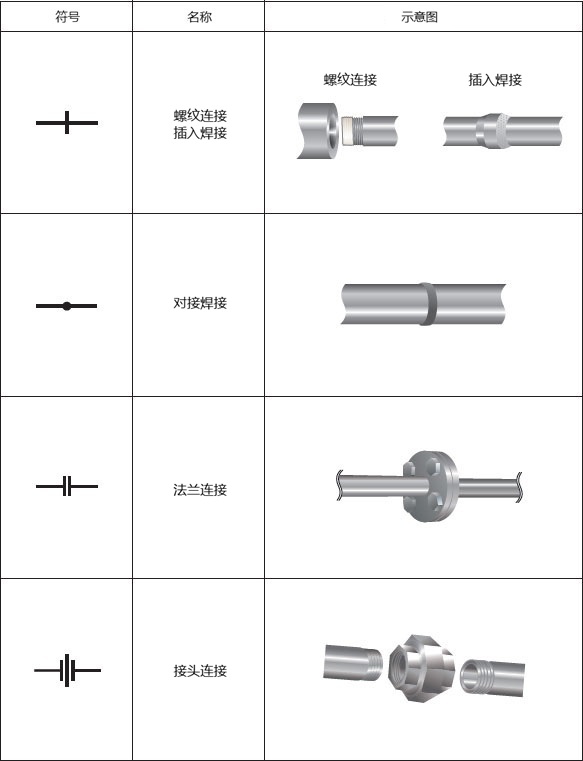

■如何连接管道

通常用于液体管道的“连接管道的方式”由以下符号绘制:。

螺纹连接和对接焊缝符号很容易被误认为功能元素箭头，因此在小图形中应特别小心。还要记住，螺纹焊接和螺纹焊接是相同的符号。

如果您了解这些连接方法，则可以从管道系统图中一目了然地看到管道是可拆卸的，例如法兰或螺纹，还是不可拆卸的，例如对接焊接。

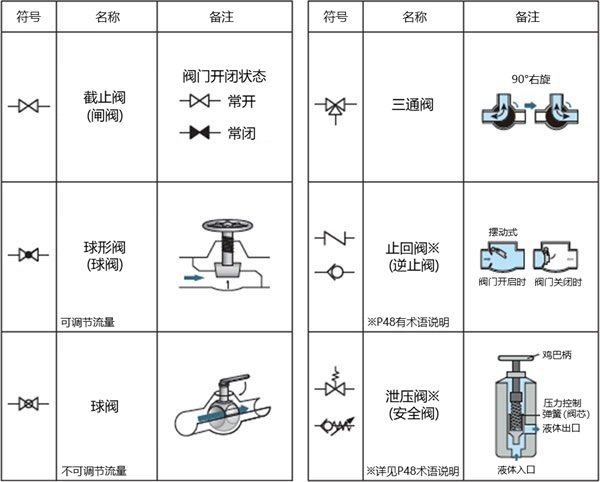

■阀 (阀) 类

其次，关于阀 (阀) 类。总结液体管道中常用的阀 (阀) 。

大多数阀门由两个相对的三角形显示，但止回阀和安全阀采用独特的形状，例如 N 形或尖波浪线。

阀的形状为“8”。有许多类型，例如浇口、球形和球阀，但将它们放置在图形中可显示过程中的控制点。

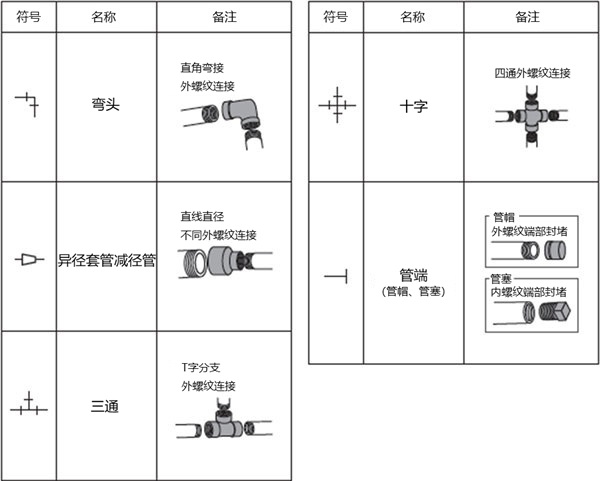

■管件 (螺纹连接)

最后，“管件 (螺纹连接) ”符号通常用于液体管道。

管接头符号基本上与螺纹连接符号相同，但管道末端的管帽和管塞也使用与管接头部分相同的短线符号。

由于管件在工艺管道中的描述过于精细，因此通常在工程图中忽略它们，而主要显示在零件列表图中。

3.如何阅读管道系统图信息

接下来介绍管道系统图和信息的读取方法。

一般的管道系统图主要由表示管道设备的构成要素等的“管道系统图”和“构成零部件一览表”两个要素构成，可以在链接管道系统图和构成零部件一览表的同时理解信息。

由于管线图使用简化符号来描述元件，因此可以使用元件列表或引出序号来描述设备的详细信息。

引出序号是一种从系谱中需要详细描述的位置绘制指示线 (引出序号) 并将信息写入绘图空白区域的方法。可以直接写入球标，也可以写入元件列表中的相应编号。

“元件列表” (Component List) 列出了设备的零件名称、制造商和型号，并可通过将其与球标编号进行比较来查看详细信息。

管道图还包含有关设备规格的重要信息，例如流量、压力、温度以及管道内各种传感器的预期值。
