管道中的分隔阀的类型和特征

1.了解管道中的分隔阀

阀是用于调整通过管道的流体的量、方向、压力等的零件。分流阀也称为分流阀，具有在配管内分隔和阻止流体流动，或调整流路宽度以增加或减少流量的功能。

代表性的有球阀、球阀、闸阀、蝶阀等。

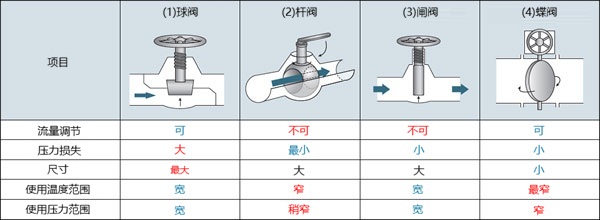

2.管道隔阀的种类和特征

那么，我们来看看有代表性的4个隔板的特征吧。

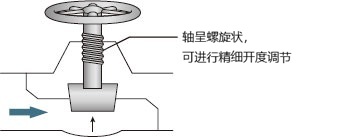

■ (1) 。球阀

由于其外观呈圆形，故称截止阀，该词源于英文globe，意为球形，又称截止阀、球阀、针阀、角阀等。

它具有截止性能高、流量调节方便等优点，但也存在因S形流道截面较窄而压力损失较大的缺点。

■ (2) 。球阀

球阀 (也称为球阀) 通过旋转带有孔的球形阀体来控制流体。

由于流径相对于管道方向是直线的，因此具有压力损失小的优点，但不适合精细的流量控制。

另外，根据规格，即使连接配管径相同，也有阀内配管径（孔径）不同的类型，因此在选择时必须注意。

■ (3) 。闸阀

闸阀也叫做闸阀，使用板状的阀体开闭流路控制流体。

如果完全打开阀门，阀门本身就会从流路中消失，因此从压力损失的观点来看是非常优秀的阀门，但如果在中间开度下使用，阀体就会振动，成为故障的原因，因此流量无法调整，只能在全开或全闭状态下使用。

■ (4) 。蝶阀

形状像蝴蝶，圆盘状的阀体在短圆筒状的主体中旋转的蝶阀，也称为蝶阀、蝶阀、蝶阀等。

它结构简单，占用空间小，可以在各种场所使用，具有压力损失小，流量调节方便的优点。

但是，因为构造上安装方向是固定的，阀体是圆盘状的，所以也有容易发生水锤的缺点，需要注意。

3.分隔阀的选择方法和设置场所

需要根据工厂使用的管道、泵、流体等选择合适的隔断阀进行安装。

■选择适合用途的阀

例如，分隔阀可以大致分为适合流量控制的和不适合流量控制的。球阀和闸阀不适合调节流量，但是压力损失也少，作为停止阀非常优秀。

但是，擅长流量控制的手套阀和蝶阀有压力损失大、容易发生水锤等缺点，所以请仔细确认本公司的配管状况后再进行选择。

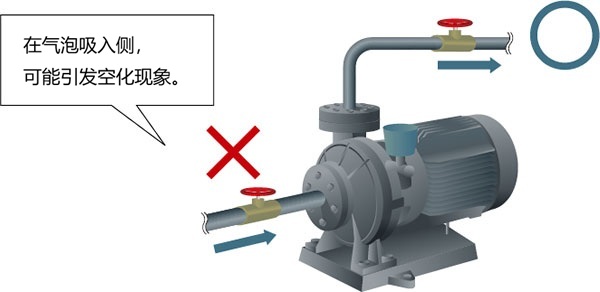

■将流量调节阀放入排出侧

通常，流量调节阀必须安装在泵的出气侧。如果安装在吸入侧，当阀门关闭时，泵的吸入压力会降低，并且管道中会出现气泡，这可能导致空化 (空洞现象) 。

4.防止故障的阀门设置方法

阀的尺寸与管道直径基本相同，但如果选择球阀或球阀，流路会变窄，可能无法获得计算的流量。

在某些情况下，可能需要增加整体孔径或使用压力损失较小的闸阀。此外，还应使用球阀中的全球阀，其孔径与管道尺寸相同。

另外，在安装阀门时，一定要提前预留维护空间，以保证日常操作和设备点检的方便。
