防止配管故障的特殊用途的阀门

1.三通阀 (换向阀)

具有三个管口的三通阀 (也称为换向阀) 用于切换流路或将两个流路汇合或分流。

以孔贯通的球型阀为基础的结构，根据用途区分使用L端口和T端口两种。

■ (1) 。L端口:流路切换用

球型的阀门中有L字型的流路，是将阀门每90度旋转切换流路的结构。在流路为一条的构造上，没有二流路的合流和分流、沿直线方向流动的功能。

■ (2) 。T端口:流路的切换、分流、合流等

将有T字型流路的球形阀门每90度旋转，产生4种流路的阀门。

有从1流路向2流路分流、从2流路汇合、流路切换、向直线方向流动等各种各样的使用方法。

2.单向阀(单向阀、止回阀)

也被称为单向阀的单向阀，用于防止流体的逆流。

对防止泵排出侧的逆流、防止液体配管起始部的回流水锤、防止异种流体的混合也很有效，对控制配管故障起到很大作用。

单向阀根据构造和使用目的，大致分为5种。

■ (1) 。摆动式

构造:用铰链开闭
目的:防止回流到泵
特征:压力损失小但耐久性低，不适合流速快或开闭频率多的配管。它用于没有水锤风险的管道，例如扬程和压力低。

■ (2) 。晶圆式 (翼式)

构造:用铰链打开两片半圆形阀体，用螺旋弹簧关闭阀体
目的:防止水锤
特点:体积小巧，可放置在有限的空间内。由于在停泵后发生倒流前可迅速关闭阀门，因此可防止水锤。另一方面，它不耐偏流和空化，耐久性低。

■ (3) 。磁盘式

构造:利用弹簧力使圆盘状阀体急关闭
目的:防止水锤
特点:停泵时急关闭阀门防止逆流造成水锤。由于阀体留在流路中，压力损失很大

■ (4) 。滚珠式

构造:橡胶制的球状阀，在流体的逆流和自重的作用下移动，阀开闭
目的:控制通过配管内的流体
特征:阀体没有固定，所以即使是混入异物等的流体也可以使用。维护简单，耐用性优异，但不适合防止回流和水锤。

■ (5) 。举升式

构造:阀在S形阀内垂直移动，利用阀的自重开闭
目的:防止流体逆流
特点:耐久性高，但流路狭窄压力损失大。使用部分受到限制，例如必须水平安装，不能用于上下管道。

3.脚阀 (脚阀)

防止逆流的脚阀安装在泵的吸入口使用。基本构造与止回阀相同，但为了防止异物吸入，吸入口采用了金属网和网眼。

安装脚阀时，请注意以下几点。

• ·确保其完全工作，然后将其安装在正确的方向上。
• ·安装在考虑维护的位置。
• ·为了抑制空气流入，采用不易泄漏的法兰连接。

4.排气阀(排气阀、排气孔)

排气阀通过设置在容易积存空气的配管的高位置，有制造空气的出路的作用。安装在泵的排出侧配管、密闭容器的顶部、鸟居配管的最顶部等处，作为防止空气滞留和咬气的对策。

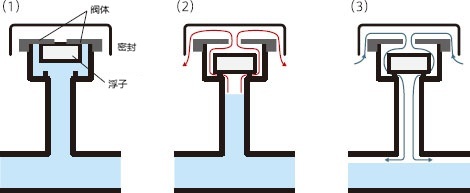

阀内的浮子根据水量上下移动，通过打开和关闭左右阀体之间的间隙，自动进行排气。

5.泄压阀（泄压阀、安全）

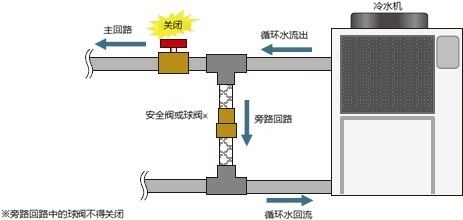

泄压阀是在管道内因异物堵塞或阀门关闭而产生过大压力时自动释放压力的阀。

有通过释放无处可逃的流体来分散压力，将设备的损伤最小化的功能。

由于泄压阀具有打开阀的设定压力，因此请根据您使用的设备选择压力。

6.减压阀(减压阀、调节器)

减压阀用于降低高液体排出压力，并将压力调节至稳定状态。其作用是抑制因压力不稳定而引起的设备损坏、噪音和振动。

它通常用于降低气瓶等气体的压力，但也用于将高压循环水输送到有压力或流量限制的设备。
