泵的类型和特征

1. 表示泵性能流量和扬程是什么？

泵的作用是通过外部动力向液体施加机械功，并为液体提供速度，压力和势能。它主要用于转移，汲取和搅拌液体。

一般来说，泵的性能用两个术语来表示：流量和扬程。

■ (1) 。流速(排水量、抽水量)

流量是泵在一定时间内可以排出的液体量。

流量单位为L/min (每分钟升数)、m3/min和m3/h (每分钟或每小时立方米数) 。

■ (2) 。扬程 (youtie)

扬程是将泵赋予液体的速度、压力、位置等能量换算成可以抽水的高度。

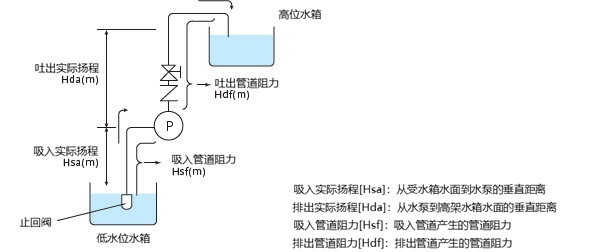

扬程有两种，低水槽水面到水泵的高度称为“吸入实扬程”，水泵到高水槽水面的高度称为“排出实扬程”。

由于没有考虑管道的阻力，当实际用泵抽水时，我们使用指数“总扬程”加上实际扬程的阻力。

全扬程=吸入全扬程+排出全扬程
= (吸入实际扬程+吸入配管阻力) + (排出实际扬程+排出配管阻力)

由于扬程表示高度，因此使用m (米) 作为单位，但也可以使用mAq (水柱米指标) 表示，这是基于水转换的。

2.泵有非容积式和容积式。

泵根据构造的不同分为非容积式泵和容积式泵两种。

■非容积泵 (涡轮泵)

通过在壳体内转动叶轮 (叶轮) 为液体提供能量的泵统称为“非容积泵”。

非容积泵具有以下特性:。

• ·通过高速旋转形成相对连续的流动
• ·吸、排扬程较低
• ·流量随负荷波动很大
• ·定量性差

但是，被分类为粘性泵的级联泵是例外。虽然是低流量，但是因为可以设定高的排出力，所以在非容积式泵中有罕见的定量性高的特征。

​容积泵

容积式泵是对一定容积内的液体施加压力，拥有赋予能量结构的泵的总称。

容积泵的特征包括:。

• ・自能力强，泵内无液体时仍可泵送
• ・高排出能力确保恒定的排出压力和流量
• ·与非容积式泵相比，输液量较少

非容积泵和容积泵根据其结构进一步细分。
让我们在下一章中详细了解。

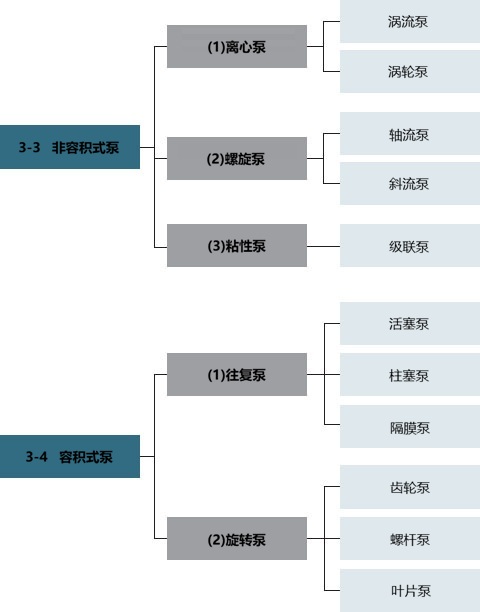

3.泵类型列表

泵分为非容积泵和容积泵之后，又分为几种类型。

4.非容积式泵的种类及特点

通过叶轮的旋转给液体提供能量的非容积式泵大致分为离心泵、螺旋桨泵、粘性泵3种。让我们一个接一个地看特征。

■ (1) 。离心泵

离心泵是利用离心力的泵的总称。其代表性的有涡旋泵、涡轮泵、多段涡旋泵。

涡旋泵

涡旋泵使液体流入外壳内的旋转叶轮，通过离心力施加压力来输送液体。用于20m以下的扬程较低的设备。

涡轮泵

涡轮泵是在涡轮泵的旋转叶轮的外周安装导向叶片，更有效地升压输送液体的泵。也可用于比涡旋泵扬程更高 (20~30m以上) 的设备。

多级涡旋泵

想要使用更高扬程的设备时，使用多级涡旋泵。是在一个轴上重叠几段旋转叶片和外壳，阶段性地提高扬程的构造。

这三种离心泵的能力比较如下：

【离心泵能力比较】
离心泵 < 涡轮泵 < 多级离心泵

■ (2) 。螺桨泵

带有类似于船的螺杆的叶轮的泵叫做螺旋桨泵，分为轴流泵和斜流泵两种。

轴流泵

轴流泵的结构是从同心的叶轮喷出的液体在圆筒面上流动，扬程约为5m。适合低扬程、大容量使用，多用于河川排水。

斜流泵

斜流泵的结构是从叶轮喷出的流体在与叶轮主轴具有相同中心的圆锥面内流动，是在较低扬程、高流量下使用的泵。

■ (3) 。粘性泵

粘性泵，也称为级联泵 (过流涡轮泵)，具有在叶轮圆盘周围刻有许多径向凹槽的结构。

通过旋转叶轮，可沿泵的内壁产生涡旋并反复加压，以高压输送少量液体。

因为是非接触旋转，所以具有磨损少、可靠性高的特点。

5.容积式泵的种类及特点

容积泵是对固定容积内的液体施加压力以提供能量的泵的总称。根据其结构，容积泵分为往复泵和旋转泵两种。

■ (1) 。往复泵

通过活塞、柱塞等的往复运动进行吸入、排出的泵总称为“往复运动泵”。往复动泵大致分为3类。

活塞泵

活塞泵是最早使用的泵，通过使气缸中的活塞往复运动并组合两个阀来吸入和排出。用于煤油泵和家庭用的井等。

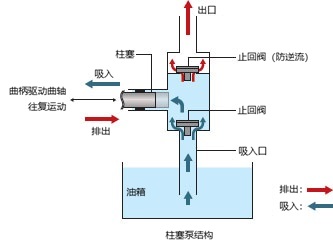

柱塞泵

柱塞泵是使柱塞 (杆状活塞) 往复运动，改变泵内的液体容积，将其推到排出口的机构的泵。

因为容易得到高压，可以简单地调整排气量，所以经常用于高压气体设备等。

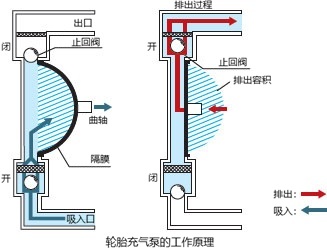

隔膜泵

由膜 (称为隔膜) 和两个单向阀组成的泵称为隔膜泵。使隔膜左右、上下运动，使泵内的容积发生变化，进行吸入、排出。

由于无密封，因此具有不会因空气咬合、空转而引起烧坏的优点，可用于输送高粘度流体等。

■ (2) 。旋转泵

旋转泵是通过使齿轮和转子旋转运动来吸入和排出的泵的总称，由于容积固定，因此具有定量性。齿轮泵、螺杆泵和叶片泵。

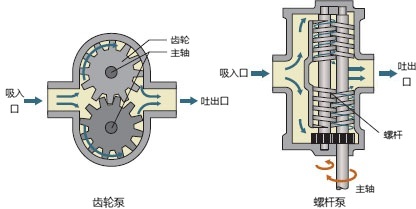

齿轮泵螺杆泵

齿轮 (齿轮) 或螺钉 (螺钉) 啮合，将液体导入齿间，直接旋转输送液体的泵称为齿轮泵或螺杆泵。

适合粘性高的液体的输送，但是因为齿轮啮合的构造，输送含有粉体和固体物的流体的话，有容易发生磨损和咬合的一面。

叶片泵 (偏芯泵)

叶片泵是指带有多个叶片 (叶片) 的转子在壳体内旋转以输送液体的泵。

与齿轮泵、螺杆泵相比，具有抗异物能力强，即使叶片稍有磨损，效率也不易降低等特点。
