如何确定泵的能力
选择冷却器的必要条件是满足扬程 (将泵的液体向上推的高度) 。
循环冷却水所需的泵力可以用“扬程”表示。
扬程因连接冷却器与负荷 (装置) 的配管状况而异。
以下介绍根据配管条件等计算扬程的方法。
STEP 1确定管道长度
从冷却器到装置的配管长度: 3+5+4=12m×2 (往复部分) =24m↓
STEP 2将管件阻力转换为直管长度，并将其添加到管道长度。

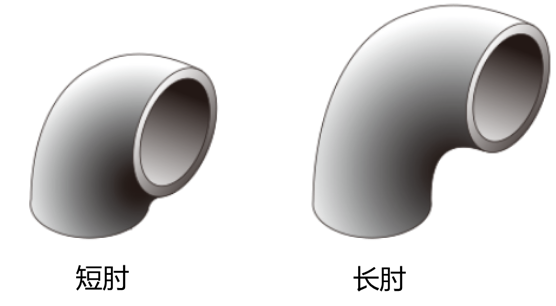

从表中求出接头的直管相当长度。如表所示，螺钉型90 °短弯头25A→1.6m
1.6×4 (处) =6.4m恽+恽=24m+6.4m=30.4m恽
| 名称 | 接头形状 | 管径 (上段B) (下段mm) | ||||
|---|---|---|---|---|---|---|
| 1.6 | 2.0 | 2.3 | 2.6 | 2.9 | ||
| 0.5 | 0.6 | 0.7 | 0.9 | 1.1 | ||
| 90 °短弯头 | 螺钉 | 1.6 | 2.0 | 2.3 | 2.6 | 2.9 |
| 法兰 | 0.5 | 0.6 | 0.7 | 0.9 | 1.1 | |
| 90 °长弯头 | 螺钉 | 0.8 | 1.0 | 1.0 | 1.1 | 1.1 |
| 法兰 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | |
电阻随接头形状而变化，因此请参照上表确认转换为直管长时的值。
STEP 3根据流量和配管直径求出“水头损失※Hf (m) ”，然后乘以“STEP02”配管总长度。

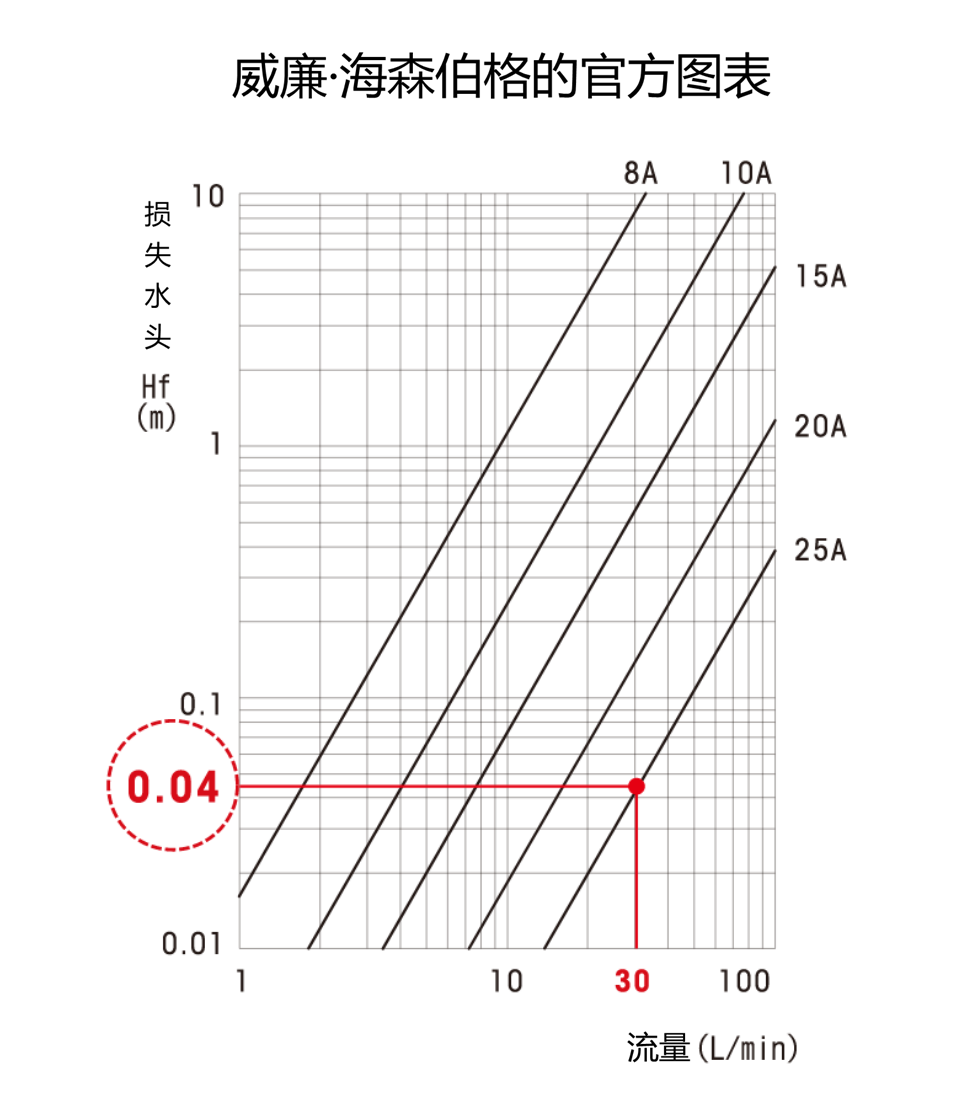

流量为30L/min、配管直径为25A时，根据右侧的图表
Hf=0.04Hf (m) ≒ ≒×≒=30.4×0.04=1.2 (m) ≒
*水头损失：按管道直径和流量，每 1 米管道长度表示的因管道摩擦而产生的压力。
*威廉·哈森公式 Hf=5.4775×10-3・C-1.85・D-4.87・Q1.85・L・α
（D：管道内径，Q：流量，L：管道长度，α：安全系数）
STEP 4加上从冷却器到设备的上升高度，计算扬程。
流量30L/从冷却器到装置的高度:5m时...恽
恽+恽=1.2 (m) +5 (m) =6.2 (m) 所需扬程为6.2m琰
STEP 5选择满足STEP 04中计算的扬程的泵。

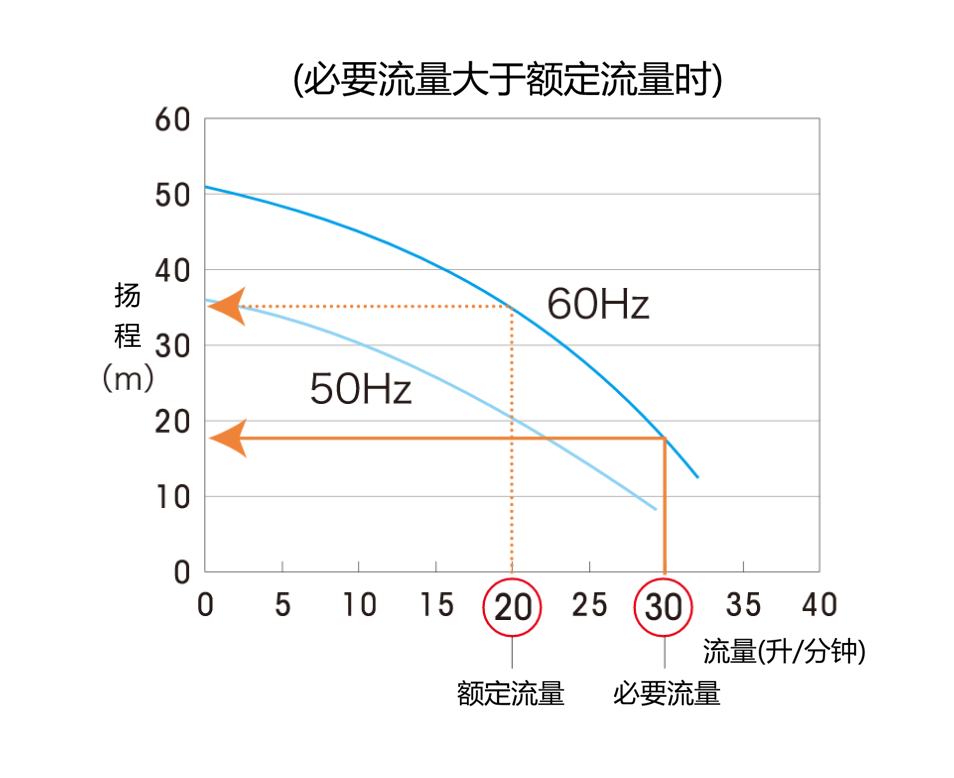

流量30L/min时，图中所示冷水机组的能力为19m（60Hz时）。
因此，该冷水机组的扬程能力满足所需的扬程（6.2m）。
19m > 6.2m
