水箱内置式冷却器的管道和周围管道的点

1.水箱内置冷却器的配管点

内置式冷却器的情况下，由于泵安装在罐的排出侧，因此排出力足够，但是流入侧仅连接到罐并且不起作用。

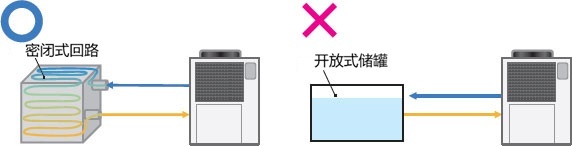

为了确保流入水箱的循环水始终与泵的排量相同，负载侧必须是封闭系统。通常无法直接连接到开放式液体罐。

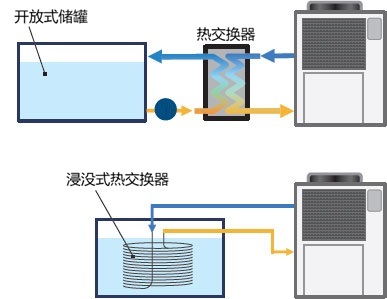

如果要冷却开放式水箱，请在它们之间安装热交换器和泵，以便间接冷却。也可以将浸泡型热交换器浸入罐内。

2.在冷却器周围的配管上设置排气阀

在冷却器周围的配管上需要注意的问题是空气积聚。

因为积气会成为水锤和侵蚀等的原因，所以要活用放气阀来防止。

什么是放气阀

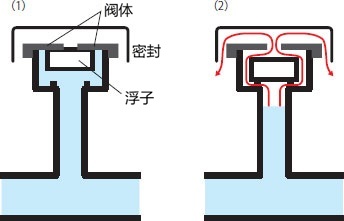

排气阀是由阀体和浮子组成的部件，用于有效地排出管道中的空气。

在充满液体的状态下，浮子上升，与阀体紧密接触，从而使配管内密封，但配管内液量减少时，浮子下降，内部空气从与阀体的间隙排出到配管外。

排气阀的设置位置

放气阀并不是设置在哪里都可以。主要用于泵的排出侧配管，重点安装在以下容易发生积气的地方，可以发挥很好的效果。

(1)管道顶部

由于气体的密度小于液体，因此它们会聚集在管道顶部。通过在管道顶部安装排气阀，可以有效地去除空气。

(2)长横拉管

通常，安装长度超过一定长度的横向管道时，最好通过设置坡度将管道中的空气集中到一个方向。但是，如果设备难以设置坡度或横向管道过长，则应在管道中间安装排气阀。

(3)鸟居配管

鸟居配管是为了避开障碍物，像鸟居一样跨越物体设置的配管。上部容易积气，无论哪个方向都很难排出，因此必须设置排气阀。

3.防止冷凝器阻塞运行的旁通电路

在冷却器的配管中，防止堵塞运行也很重要。最后，我将解释旁路电路的必要性和设置时的要点，以防止阻塞运行。

安装旁路电路的必要性

如果冷却设备 (如冷却器) 的出口管道发生阻塞，则泵壳内的液体可能会过热，损坏橡胶或树脂部件或密封材料，或缩短泵本身的使用寿命。

此外，如果循环水残留在热交换器中，水可能会结冰并膨胀，从而可能损坏热交换器。

为了降低这些风险，旁路电路的安装是重要的。

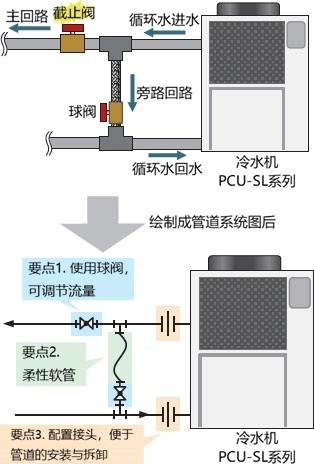

旁路电路设置时的4个要点

使用冷却器管道安装旁路电路时，请记住以下四点。

第一点，在旁通回路的分流阀上设置可以调节流量的球阀。选择球阀的话流量就不能控制了，所以要注意。

第二个关键点是使用长度可调的柔性软管。冷水机组的循环水和回水管通常位置固定，难以调整旁通管的长度，而使用柔性软管可以简化管道安装。

第三点是在配件上使用联轴器或法兰配置。考虑到管道的安装和拆卸，插焊和对接焊不太合适。

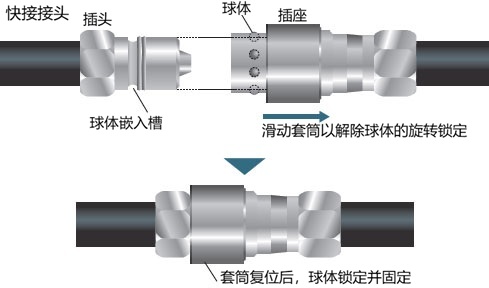

更换步骤和维修频繁发生的情况下，使用单触式接头是第四点。例如，您可能希望经常更换构成管路一部分的零件，例如轧辊和模具。

此外，单触式接头分为拆下接头时内部流体流出的“开放型”和利用弹簧关闭阀门，内容流体不流出的“开闭型”，因此根据使用方法选择使用也很重要。
