选择用于附加冷却的冷水机组时的考虑点以及制冷能力不足的原因

1.选择附加冷却方法的要点

首先，以现有油压装置为例，介绍追加冷却方法的选择方法。

有几种模式可以将额外的冷却设备添加到现有的液压系统中，所以这次我将分别告诉你以下三个场景。

• ·现有冷却设备附带在液压泵和其他系统上的情况
• ·液压泵返回管道附带设备冷却时
• ·没有现有冷却时

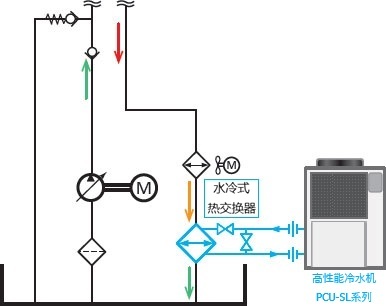

现有冷却设备附带在液压泵和其他系统上的情况

如果要使用现有冷却器，请在下游安装新的热交换器并连接冷却单元以进行额外冷却。

通过将现有设备置于上游，与液压油的温度差变大，因此现有冷却器的热交换量最大。由于工作油的温度更低，因此具有减轻冷却器负担的效果。

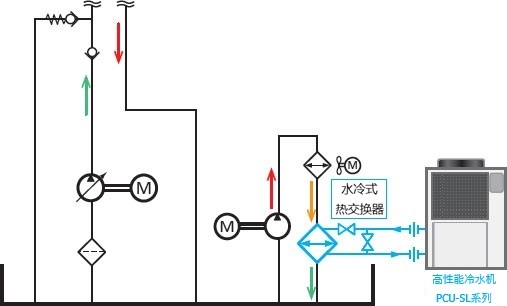

液压泵返回配管附带现有冷却设备时

在液压泵的回水管上安装冷却器时，也同样在现有冷却器的下游侧安装新的热交换器，用冷却器单元进行追加冷却。

请注意，使用液压泵时，产生的压力可能会超过热交换器的承受压力，因此热交换器可能会破裂。安装过程中，务必仔细检查回水管中的压力是否小于或等于热交换器的承压压力，以及是否存在重大压力变化。

无现有冷却时

如果当前未使用冷却设备，则可以使用以下三种方法进行安装:。

• ・安装油冷机
• ·安装新的冷却回路
• ·液压泵上设置热交换器和冷却装置

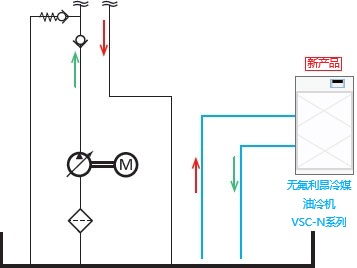

安装油冷机

最省时的选择是安装油冷机，虽然它的制冷能力比通用冷水机要小，但如果能力足够的话，它的优势就是安装施工比较简单。

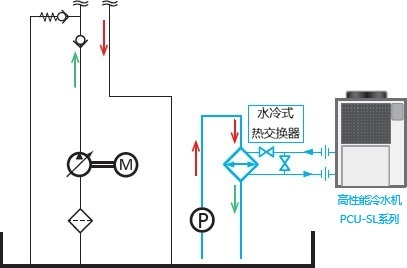

安装新的冷却回路

也有新设连接泵、热交换器、冷却器三个的冷却回路的方法。循环泵的重点是确认容量和流量的适当后再选择。

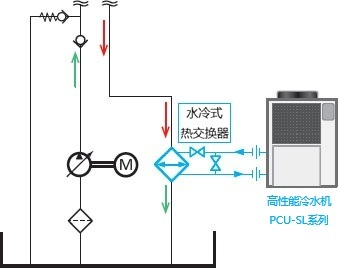

液压泵上设置热交换器和冷却装置

在液压泵的返回管道一侧安装热交换器和冷却装置也是有效的。由于油压泵会产生超过热交换器耐压压力的压力，因此安装时要充分注意回水管内的压力下降和压力变化。

2.制冷能力不足的原因

下面我们以现有的液压设备为例，说明制冷能力不足的原因。

例如，对于空冷式冷却设备，其制冷能力会受到环境温度的影响，外界温度高会导致能力下降。另外，周围原动机和热处理炉产生的热量的影响会导致液压油温度升高，制冷能力下降。

冷却设备的老化也是一个因素，可能由冷却塔管道被水垢堵塞、风冷散热器和冷水机组堵塞、冷媒泄漏以及冷却循环泵老化等因素造成。

3. 如何计算额外制冷能力

最后，我们将说明安装冷水机组进行额外冷却时，如何计算所需的制冷能力缺口。所需制冷能力可以通过将“热量计算公式”乘以考虑了外部空气热量侵入等因素的安全系数来计算。

【所需制冷能力计算公式（热量计算公式）】
Vs×Cs×γs×ΔT÷t=Q[kW]

所需额外制冷能力的计算示例

假设液压油箱内800L液压油的温度在一小时内由30℃升至60℃，计算此时所需的制冷能力。

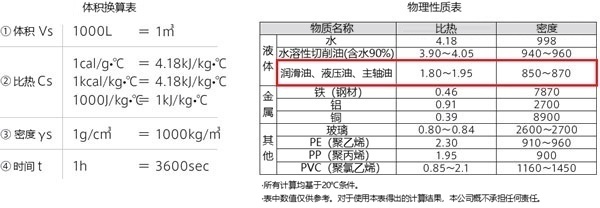

根据单位换算表和物性表，在转换单位的同时将液压油的数值应用于热量计算公式，计算公式如下。

Q[kW]=(1)Vs×(2)Cs×(3)γs×(4)ΔT÷(5)t

0.8×1.95×870×30÷3600=11.3[kW]

最后，在热量计算公式中加入 1.2（20%）的安全比率，同时考虑上述热量侵入和其他因素。安全如果需要的热量为 3.5 千瓦或更多，则热量计算率一般为 1.2-1.3；如果需要的热量少于 3.5 千瓦或更多，则热量计算率一般为 1.2-1.7。如果保冷能力不足，则应进行更多计算。

11.3×1.2=13.6[kW]

也就是说，800L液压油在一小时内从30℃升至60℃的热负荷估计为13.6kW，而附加的冷却设备必须具有补偿这一负荷的能力。

计算额外制冷能力时需要考虑的要点

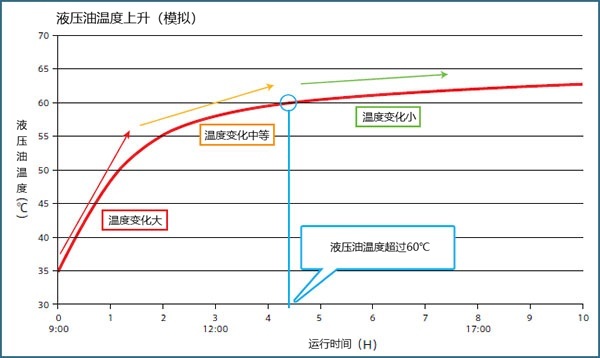

液压油的温升在设备启动后立即达到最大值，并随着时间的推移而下降。估算需要增加的制冷能力时，务必检查启动后温度变化较大的区域，如下图红色箭头所示。
