什么是冷却器管道?管件和特征

1.了解冷却器管道

冷却器由快速冷却水的冷冻回路、储存供给水的水箱以及连接这些部件的管道组成。

管道的作用是连接每个零件并确保将冷却水输送到设备，但您必须根据使用目的和规模选择管道。

什么是管道?

首先，管道是放置通过流体 (如气体，液体和粉末) 的管状部件，并且根据使用目的存在各种形状和材料。

术语“管道”可以指管道本身的构件，也可以用作使管道穿过或拉伸的动词，例如“铺设供水管道”。

管道构件包括我们附近的供水软管，空调管道软管，运输石油等的大型管道和化工厂的公用管道，地下供水和污水管道的粘土管道等。我会的。

本文重点介绍用于输送和冷却液体的管道。

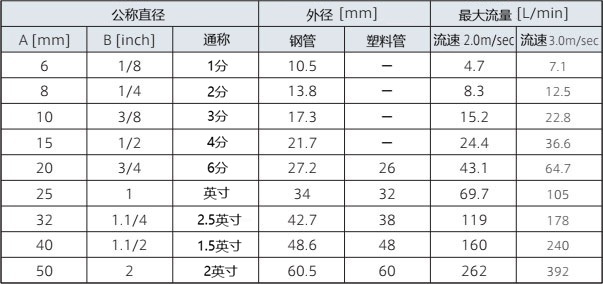

管道尺寸和最大流速

管道尺寸的重要部分是内径。这也会改变管道内可输送的最大流量。

管道尺寸有三种标称:“A标称”、“B标称”和“通用 (通用) ”。“A标称”是毫米尺寸，“B标称”是英寸尺寸。

“通用名称 (通用名称) ”是现场很久以前使用的术语，B名称的1/8部分表示为1分钟，3/8部分表示为3分钟等。

最大流量是流量计能够准确测量的最大值，是设备安全使用所必需的。通常，最大流量会根据管道内径和流速而变化，可使用以下公式计算。

Q (流量) = (D (内径) /2) ^2×π×V (流速)

Q表示流量，D表示内径，π表示圆周率，V表示流速。圆周率部分是求内径截面积的公式，假设截面积为M,公式整理如下。

Q (流量) =M (截面积) ×V (流速)

如果Q (流速) 固定为10,则可以看到，如果M (内径) 为10则流速为1;如果M (内径) 为1则V (流速) 为10。通常，适当管道内的流速不应超过2.0m/s,但即使流速为3.0m/s,根据条件也可以循环。

国内生产的管道通常是按照JIS标准制造的，而进口管道有时是按照ANSI标准的外形尺寸制造的。

在这种情况下，即使最大流量等没有问题，也可能发生安装问题，因此事先确认是很重要的。

2.管道类型和特征

软管是用于移动流体的构件，就像管道一样。橡胶、乙烯、塑料制的很多，自由性高的反面，有耐久性、耐压性差的特征。

在本文中，我们专注于除软管之外的固体管道。

金属管

碳钢钢管和不锈钢管，非铁金属的铜管和铝管都符合。

碳钢管由含碳合金制成，价格最便宜，在许多管道中使用。碳钢管可根据用途进行加工，例如，镀层钢管用于耐腐蚀，无缝钢管用于耐高压性能。

不锈钢管也称为SUS钢管，是铬含量超过10.5%的合金钢，抗锈能力强，多用于热水供应和冷热水等用水场所。

非铁金属的代表是铝管，这个具有热传导率高、轻、不易生锈的优点，多用于热交换器和船舶的部件等。铝的纯度越高，强度越低。
此外，同样为非铁金属的铜管不仅柔软且易于加工，热传导率和耐腐蚀性也很出色，因此可用于供水、供水管、空调管道、医疗气体管道等。

树脂管

硬质聚氯乙烯管、交联聚乙烯管、聚乙烯管等所适用的树脂管重量轻，连接、切断容易，易于操作，耐化学品性也很好，是比工厂更多用于自来水设备和住宅用途的配管构件。

和金属管一样具有高通用性的特点，除了抗震性、腐蚀性优异之外，还具有通过光滑的内面使流体容易通过的特性。

衬管

在耐久性优异的金属管内衬 (粘结) 具有高耐腐蚀性的树脂材料制成的管道称为内衬钢管。

衬里的树脂材料包括氯乙烯，聚乙烯，非焦油环氧树脂等，广泛用于供水和消防栓。

3.管道连接方法和特征

根据作为对象的工厂和设施，可以考虑各种类型的冷却器设置。要有效地冷却机器产生的热量，需要适当的管道。

为此，您需要使用适合您使用的连接方法。那么，我们来看看连接管子的方法和特征吧。

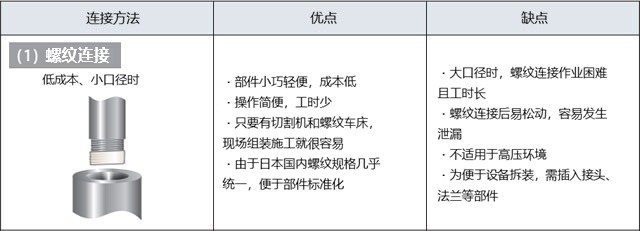

螺纹连接

最常用的连接方法之一是“螺纹连接”。连接的管用外螺纹和内螺纹结合的类型，虽然连接比较简单，但是存在螺纹松动、流体容易泄漏等缺点，不适合高压用途。

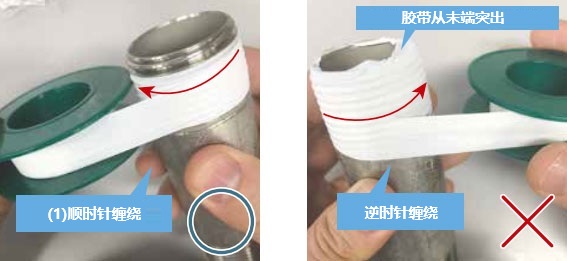

在冷却器的情况下，由于流体是水，因此通常在接缝中产生的间隙中使用液体密封或密封胶带。密封胶带一定要顺时针缠绕。

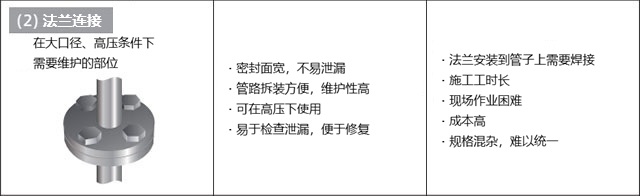

法兰连接

法兰连接是将被称为法兰的板之间用螺丝结合，实现高强度和操作性的连接方法。

最大的优点是即使安装后，管道也可以轻松拆卸，以便在出现问题时进行精确的点检和维护。

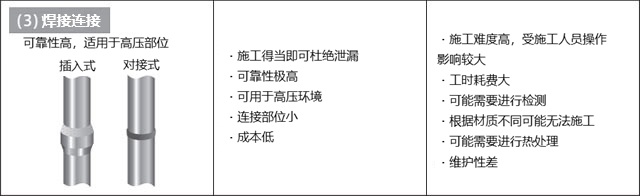

焊接连接

焊接连接是一种通过焊接将管道直接连接在一起的方法，例如，用于高温高压下的管线。由于焊接接头，因此也可用于高压管道。

“插入焊接”是指将管道插入凹头插座并焊接接头;“对接焊接”是指将相同尺寸的管道对接并焊接接头。

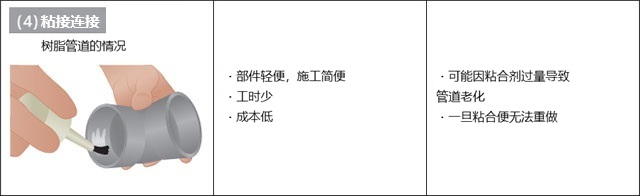

粘接连接

粘接连接是连接用于给排水等的树脂管等时的连接方法。根据配管的材质进行粘接方法。

在聚乙烯管道的情况下，存在称为“熔合”的方法，其通过热粘合，但是对于诸如水管的一般氯乙烯管道，使用粘合剂。

但是，必须谨慎使用胶粘剂，少量胶粘剂可能会导致泄漏，过多胶粘剂可能会影响管道的耐久性。

4.要记住的术语

最后，我将解释有关冷却器管道的有用技术术语。

密封

密封垫片是用于防止管道连接处漏水的构件。有液状、带状的，管道内径“A称”超过50的大口径尺寸时，通常使用液体密封垫片。此外，管道之间连接的面称为密封面。

泄漏

泄漏表示“泄漏”，在管道中意味着“由于管道泄漏而流出内容物”。在现场，可以使用“此连接难以泄漏”等。确认管道泄漏的测试叫做泄漏测试。

泄漏测试方法包括液体浸没法、压力变化法和流量测量法，应根据安装情况采用最佳测试方法。

水锤

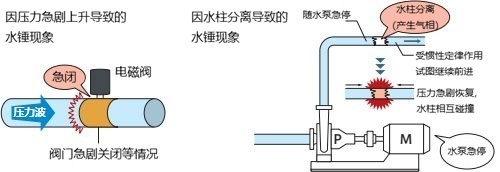

由于配管内急剧的流速变化，管内压力上升、下降的现象叫做水锤。

发生水锤的情况有两种，一种情况是通过突然停止流动流体来增加压力，并且由于摆动管道的激振力而产生冲击声。

另一种情况是产生流速的泵停止并且压力降低，发生水柱分离 (气相发生)，水柱由于压力恢复而相互碰撞并且发生冲击。

水龙头突然开关时发出“咣”的响声也是水锤的一种。

密封

密封垫片是用于防止管道连接处漏水的构件。有液状、带状的，管道内径“A称”超过50的大口径尺寸时，通常使用液体密封垫片。此外，管道之间连接的面称为密封面。

压力损失

当流体通过管道时，由于与内壁的摩擦，流速下降，导致流量减少，这称为压力损失。压力损失有两种主要原因:与墙壁接触导致的摩擦损失和涡流或湍流导致的湍流损失。

如果设计时不考虑压力损失，可能会对生产效率产生重大影响，因为流量无法达到预期。

空化情变

当流体压力降低 (如管道或水箱中) 时，可能会出现许多小气泡，这称为空化。

当压力恢复和消失时，气泡会产生非常大的冲击压力，损坏管道和其他表面，并可能导致腐蚀。这称为侵蚀，一系列物理现象称为“空化侵蚀”。

空化的原因据说受到液体中的杂质，流速，湍流，压力以及液体的持久性 (粘性和压缩性) 的影响。
