4-2. เมื่อวัตถุที่ต้องการทำให้เย็นลงเป็นของเหลว

บทความนี้จะอธิบายวิธีการเชื่อมต่อเครื่องแลกเปลี่ยนความร้อนระบายความร้อนด้วยของเหลวและคุณลักษณะต่างๆ ของเครื่องแลกเปลี่ยนความร้อนแต่ละเครื่อง

หากวัตถุที่ต้องการระบายความร้อนเป็นของเหลว จะใช้ตัวแลกเปลี่ยนความร้อนเพื่อระบายความร้อน ดังอธิบายใน ข้อ 2-2 ตัวแลกเปลี่ยนความร้อนระบายความร้อนด้วยของเหลว (ของเหลว-ของเหลว)
ในบทที่ 2-2 เราได้อธิบายประเภทของตัวแลกเปลี่ยนความร้อนแล้ว แต่ในบทนี้ เราจะอธิบายรายละเอียดเกี่ยวกับวิธีการรวมตัวแลกเปลี่ยนความร้อนเข้ากับเส้นทางท่อ โดยคำนึงถึงคุณลักษณะของแต่ละประเภทด้วย
มีวิธีระบายความร้อนด้วยของเหลวหลายวิธี แต่ที่นี่เราจะแนะนำ 4 ประเภทดังแสดงในรูปที่ 1 ด้านล่าง

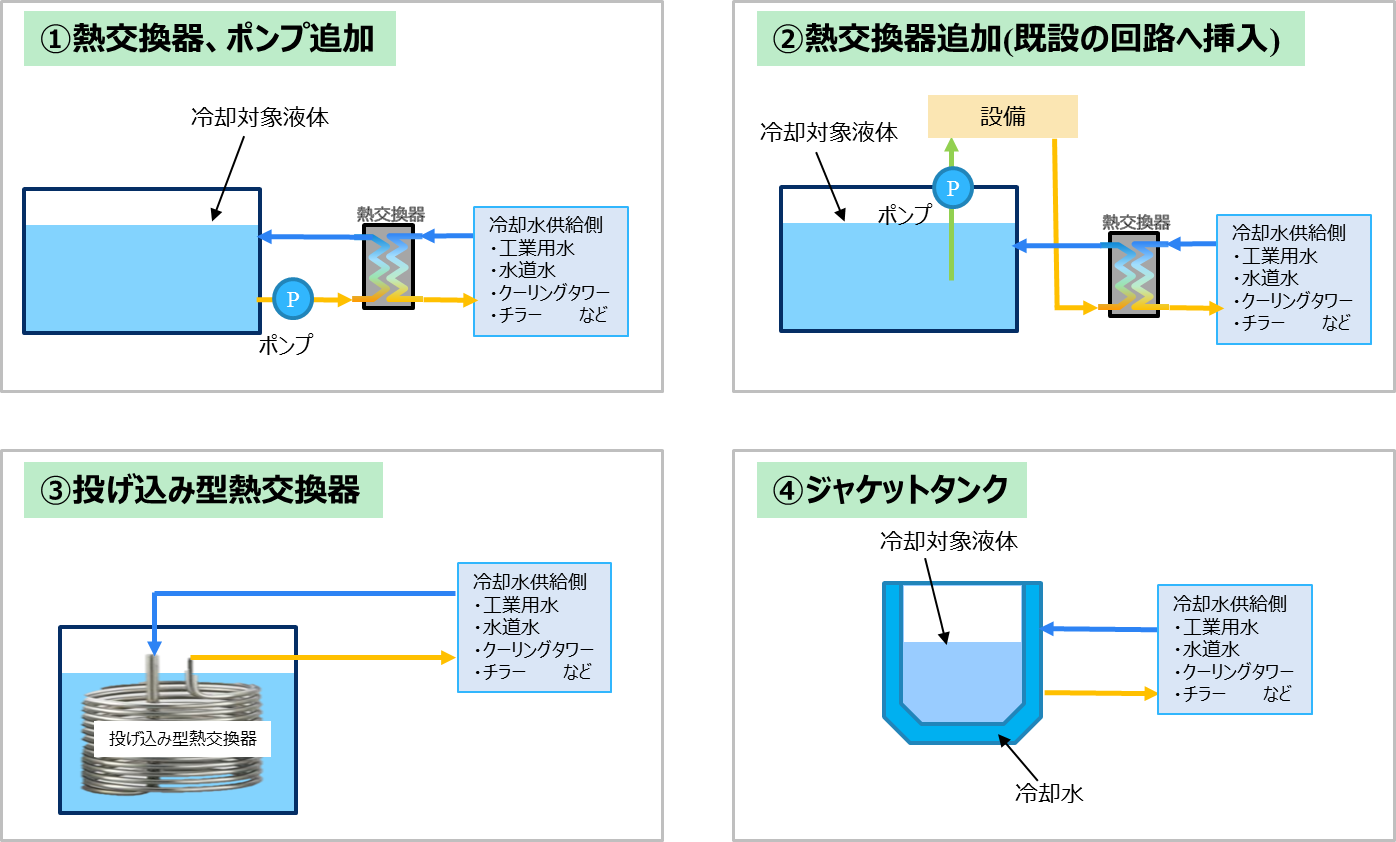

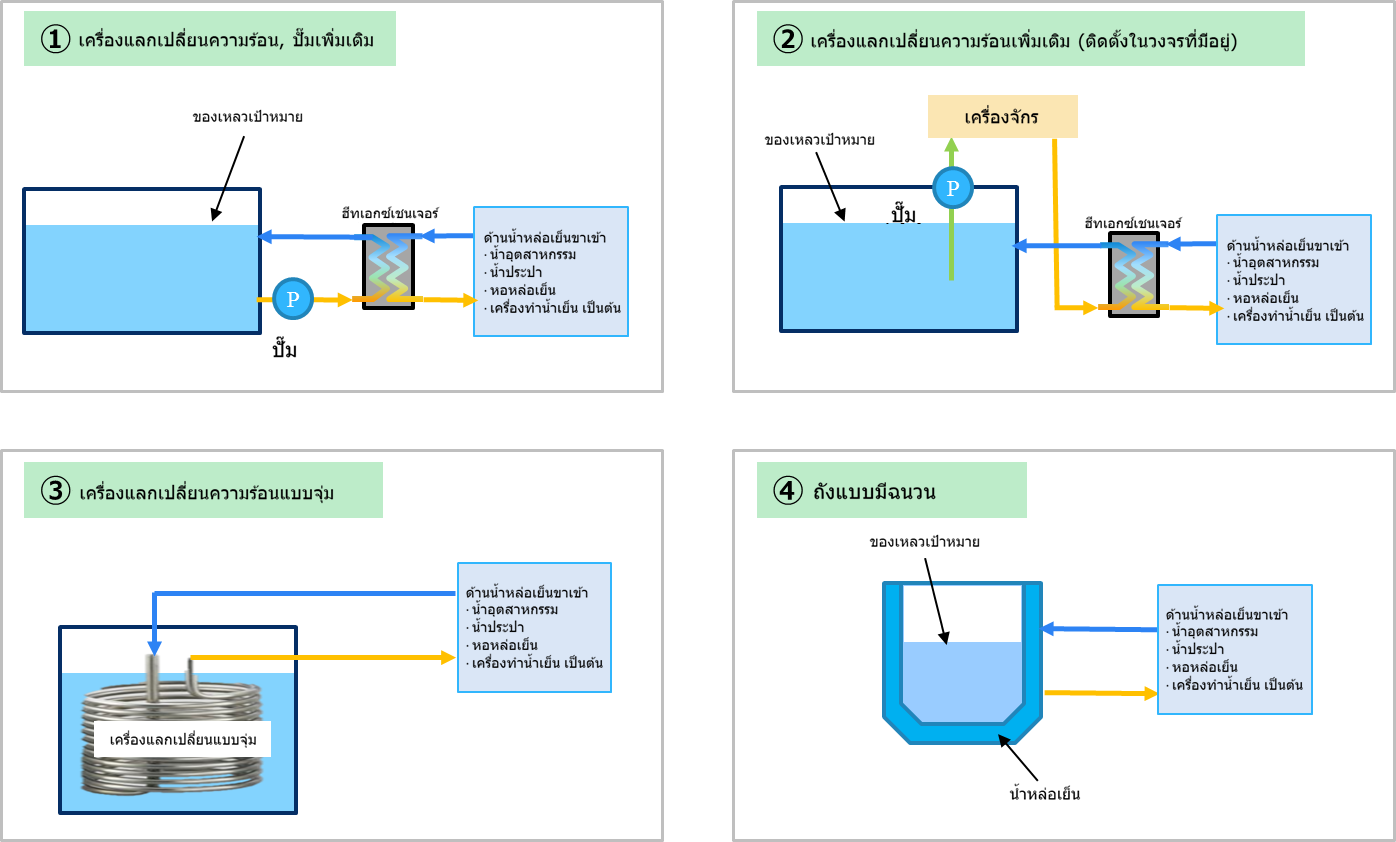

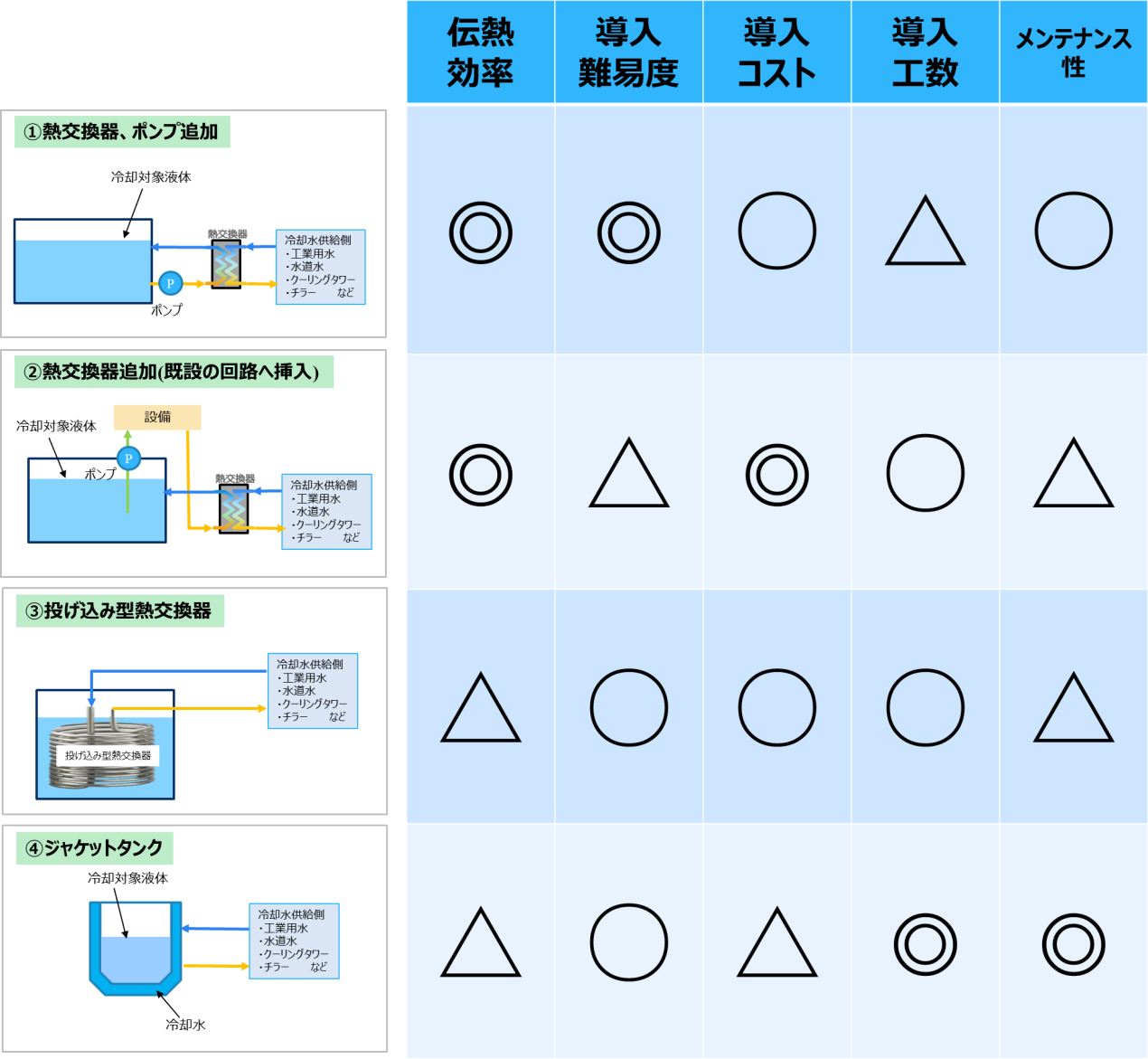

รูปที่ 1 ตัวอย่างวิธีการระบายความร้อนด้วยของเหลว

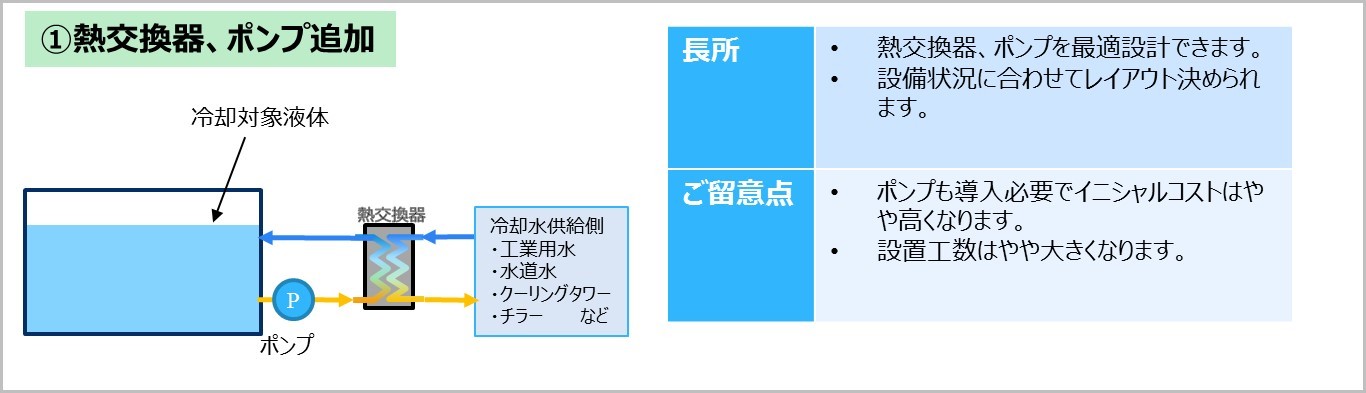

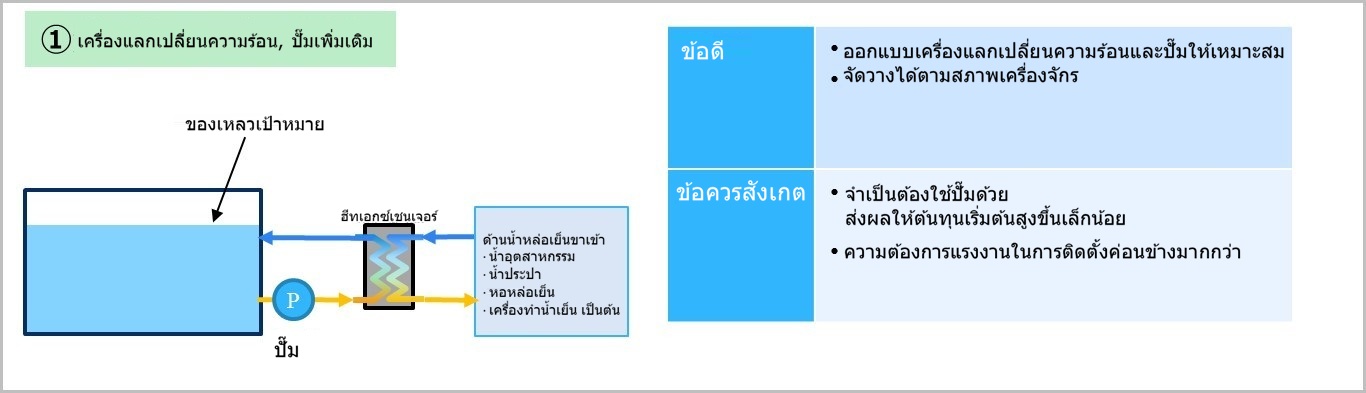

①เพิ่มตัวแลกเปลี่ยนความร้อนและปั๊ม

วิธีการนี้เกี่ยวข้องกับการเพิ่มตัวแลกเปลี่ยนความร้อนและปั๊มลงในถังของเหลวที่จะทำความเย็น สร้างวงจรหมุนเวียนใหม่ แล้วจึงระบายความร้อนทางอ้อมด้วยน้ำหล่อเย็น แม้ว่าจะต้องใช้ตัวแลกเปลี่ยนความร้อนและปั๊มเพิ่มเติม แต่ก็สามารถเลือกส่วนประกอบต่างๆ ได้ตั้งแต่ต้น เพื่อให้เหมาะสมกับคุณสมบัติและคุณสมบัติทางกายภาพของของเหลวที่จะทำความเย็น นอกจากนี้ยังสามารถกำหนดรูปแบบการจัดวางได้อย่างยืดหยุ่นเพื่อให้เหมาะสมกับสถานการณ์ปัจจุบัน

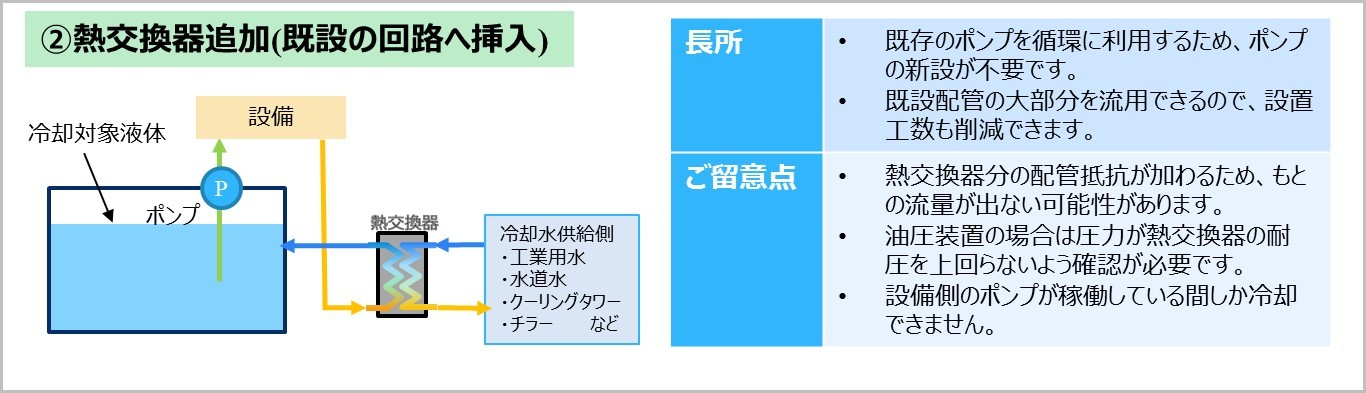

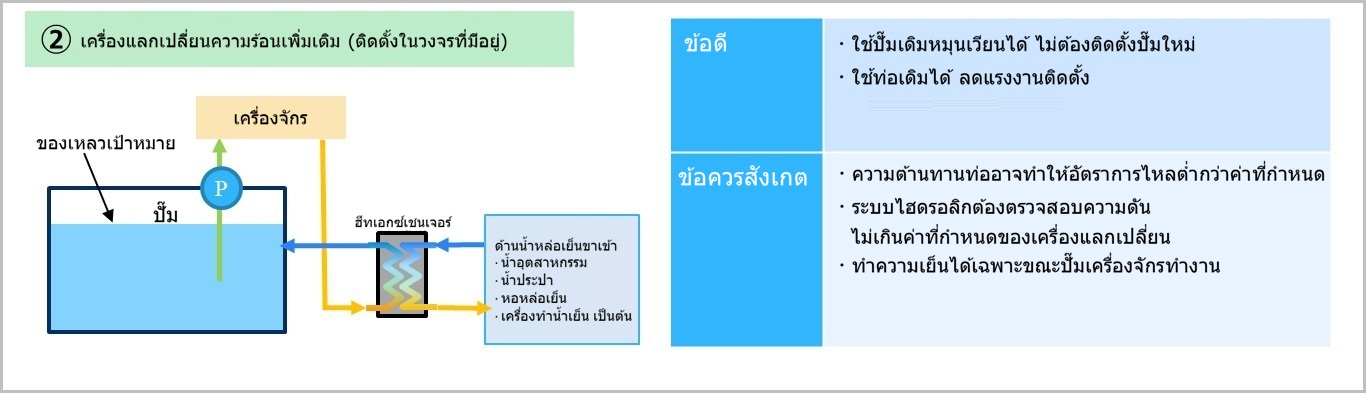

②การเพิ่มตัวแลกเปลี่ยนความร้อน (ใส่เข้าไปในวงจรที่มีอยู่)

วิธีนี้เกี่ยวข้องกับการใส่ตัวแลกเปลี่ยนความร้อนเข้าไปในเส้นทางของปั๊มที่ติดอยู่กับอุปกรณ์ในตอนแรก
เมื่อเปรียบเทียบกับวิธีที่ ① ที่กล่าวถึงข้างต้น วิธีนี้ช่วยลดความจำเป็นในการติดตั้งปั๊มใหม่ และนำท่อกลับมาใช้ใหม่ จึงคาดว่าจะช่วยลดทั้งต้นทุนและแรงงานได้
สิ่งสำคัญที่ต้องทราบคือคุณต้องตรวจสอบว่าระบบจะส่งผลต่อเส้นทางท่อที่มีอยู่หรือไม่ และสามารถระบายความร้อนระบบได้อย่างน่าเชื่อถือหรือไม่

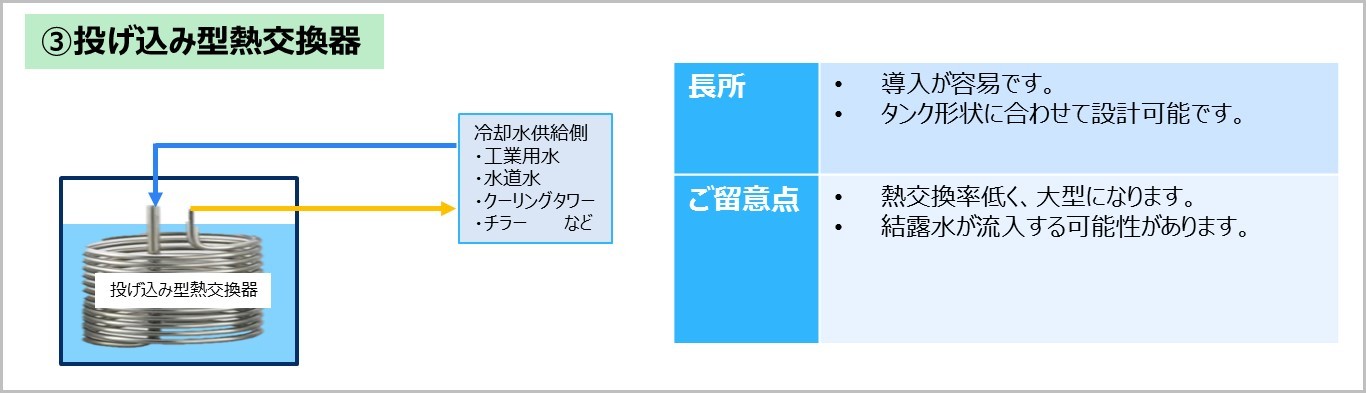

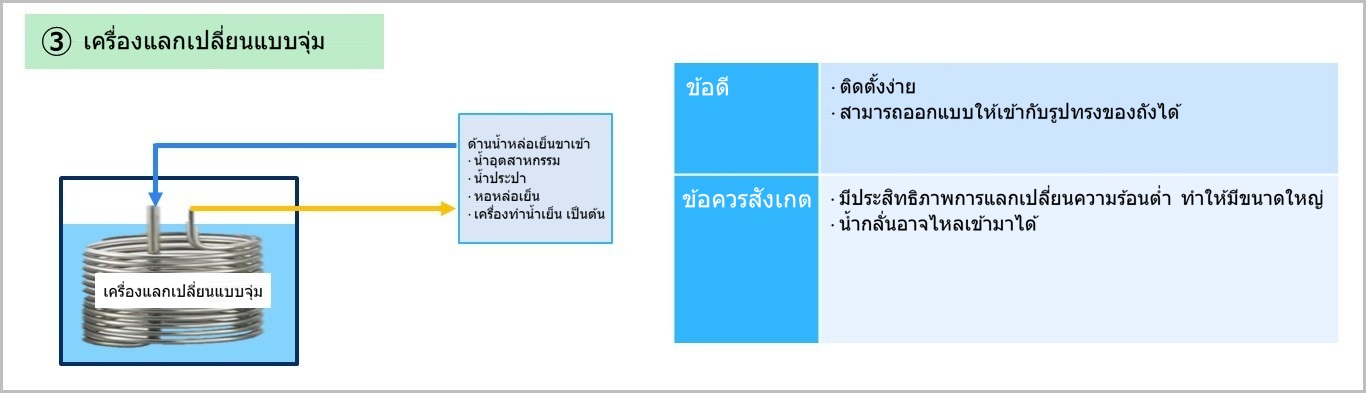

③เครื่องแลกเปลี่ยนความร้อนแบบโยนเข้า

นี่คือวิธีการทำความเย็นโดยการนำตัวแลกเปลี่ยนความร้อนแบบจมอยู่ใต้น้ำไปจุ่มไว้ในของเหลวที่ต้องการทำความเย็น
วิธีนี้ติดตั้งง่ายเนื่องจากตัวแลกเปลี่ยนความร้อนจะจุ่มอยู่ในถัง อย่างไรก็ตาม ประสิทธิภาพการทำความเย็นจะต่ำกว่าวิธีที่ 1 และ 2 ที่กล่าวมาข้างต้น ดังนั้นตัวแลกเปลี่ยนความร้อนจึงมีขนาดใหญ่ขึ้น และในบางกรณีจำเป็นต้องมีการกวนเพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อน นอกจากนี้ หากน้ำหล่อเย็นเย็นกว่าอุณหภูมิภายนอกมาก อาจเกิดการควบแน่นบนตัวแลกเปลี่ยนความร้อนและท่อ และน้ำที่ควบแน่นอาจไหลเข้าไปในของเหลวที่กำลังถูกทำความเย็น

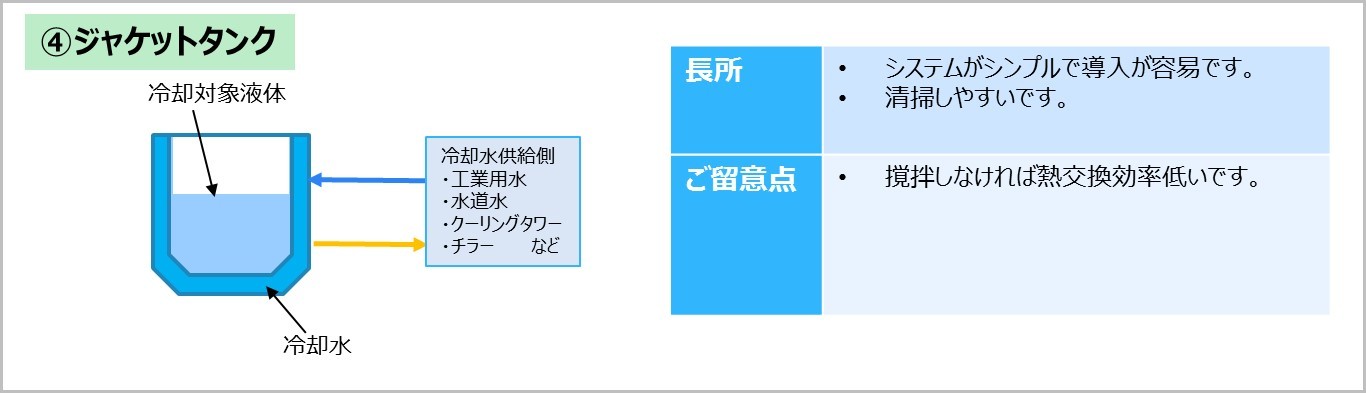

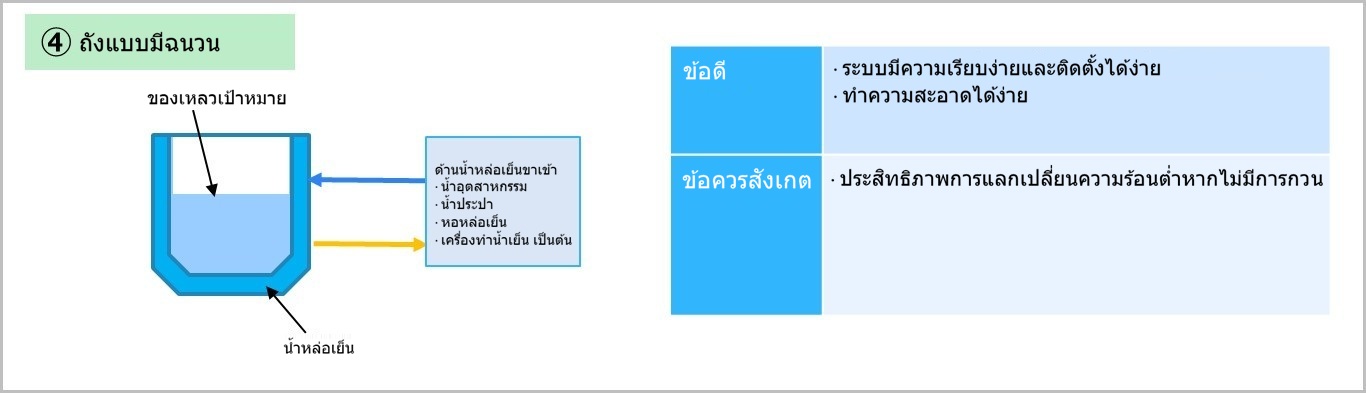

④ เสื้อกล้ามแจ็กเก็ต

วิธีนี้เกี่ยวข้องกับการไหลน้ำหล่อเย็นผ่านแจ็คเก็ตของถังแจ็คเก็ตเพื่อทำให้ของเหลวในถังด้านในเย็นลง ระบบนี้เองนั้นเรียบง่าย จึงติดตั้งง่าย และถังด้านในยังทำความสะอาดง่ายอีกด้วย
เช่นเดียวกับเครื่องแลกเปลี่ยนความร้อนแบบจุ่ม ประสิทธิภาพการแลกเปลี่ยนความร้อนจะต่ำและจำเป็นต้องมีการกวน
