4-2.冷却对象为液体时

说明液冷式热交换器的连接方法和各自的特征。

如果冷却的是液体，则需要使用热交换器进行冷却，如2-2.液冷式热交换器 (液体-液体)中所述。
2-2.中对热交换器的种类进行了说明，这里将根据其各自的特征，具体说明如何将热交换器组装到配管路径内。
液体冷却方法多种多样，以下介绍图1所示的4种冷却方法。

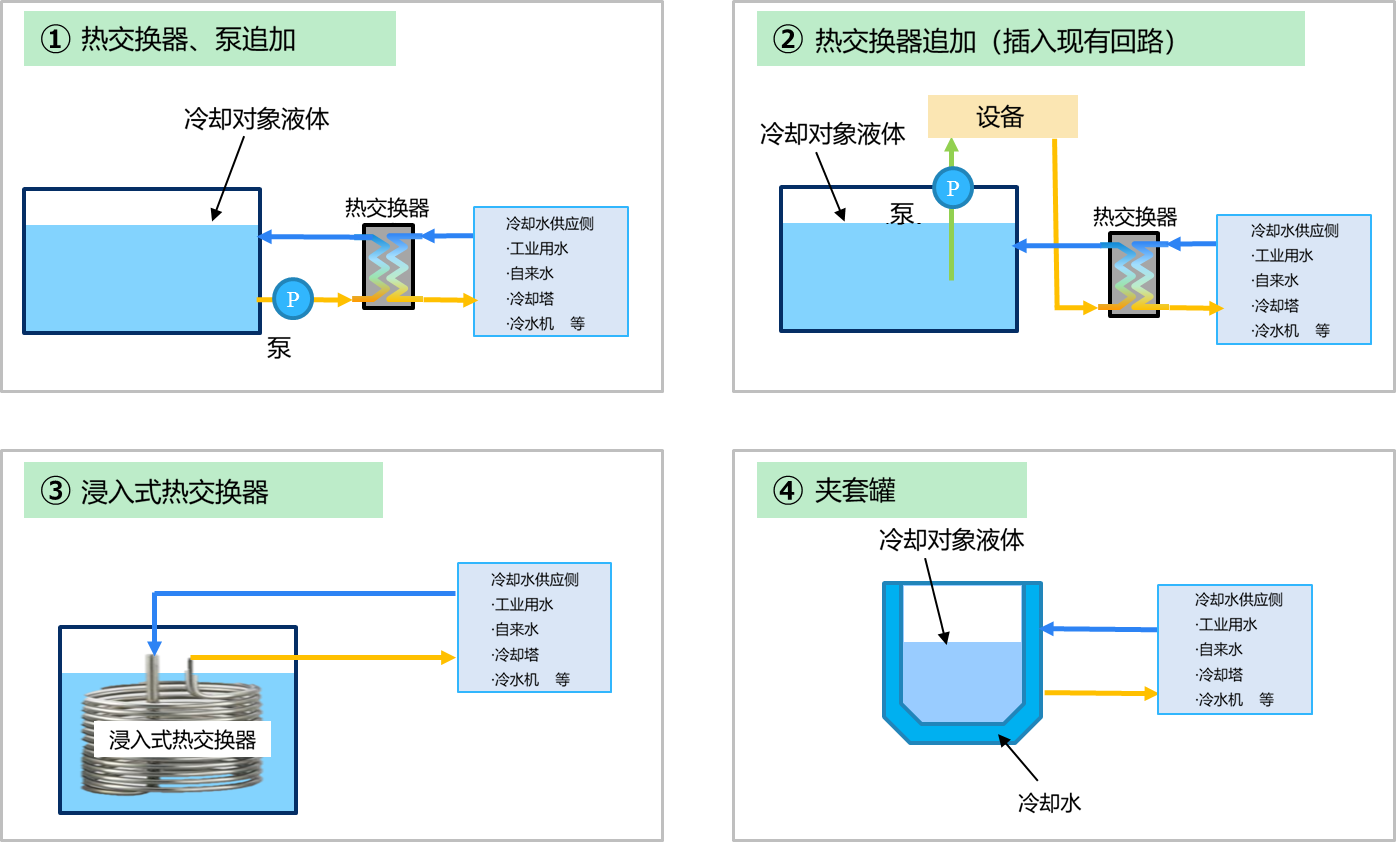

图1.液体冷却方法示例

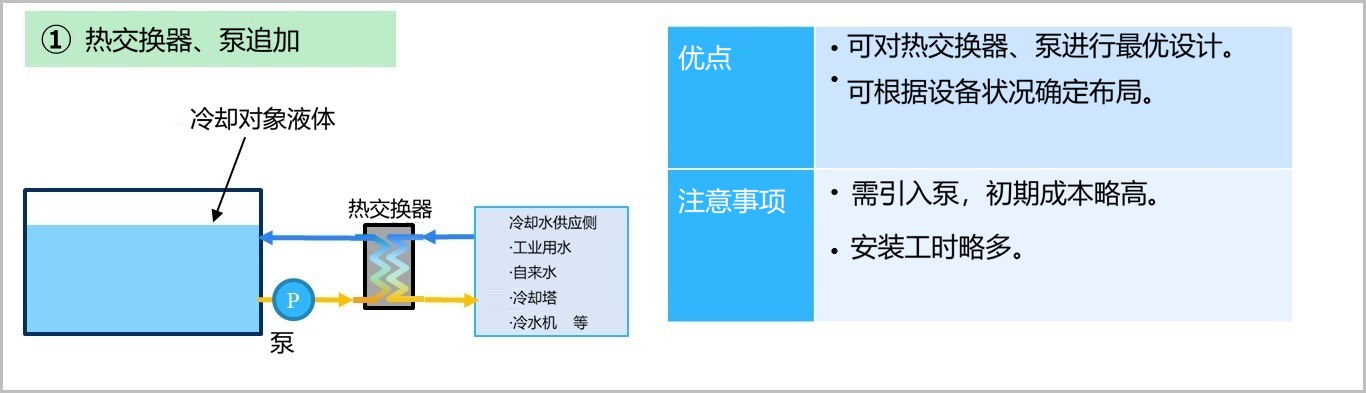

① 热交换器、泵追加

该方法是在待冷却液体的容器中添加热交换器和泵，形成新的循环回路，然后用冷却水间接冷却。虽然需要额外的热交换器和泵，但可以根据待冷却液体的规格和物理特性从零开始选择部件。布局也可以根据实际情况灵活确定。

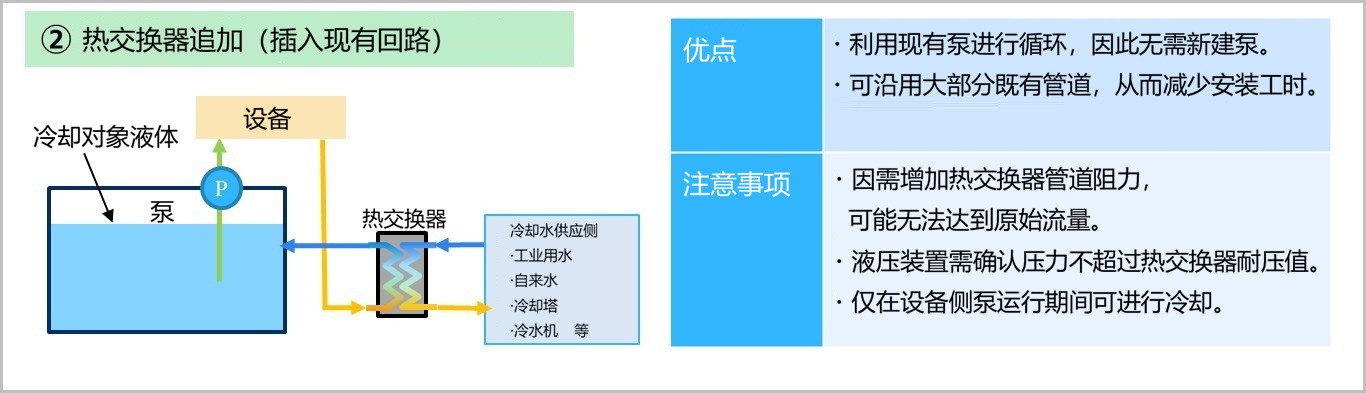

② 添加热交换器 (插入现有回路)

将热交换器插入设备最初附带的泵的路径中。
与已出 (1) 的方法相比，不需新设泵，管道也可直接使用，因此可在成本、工时两方面进行削减。
需要注意的是，必须确认是否会对现有的配管路径造成影响，以及是否确实能够进行冷却。

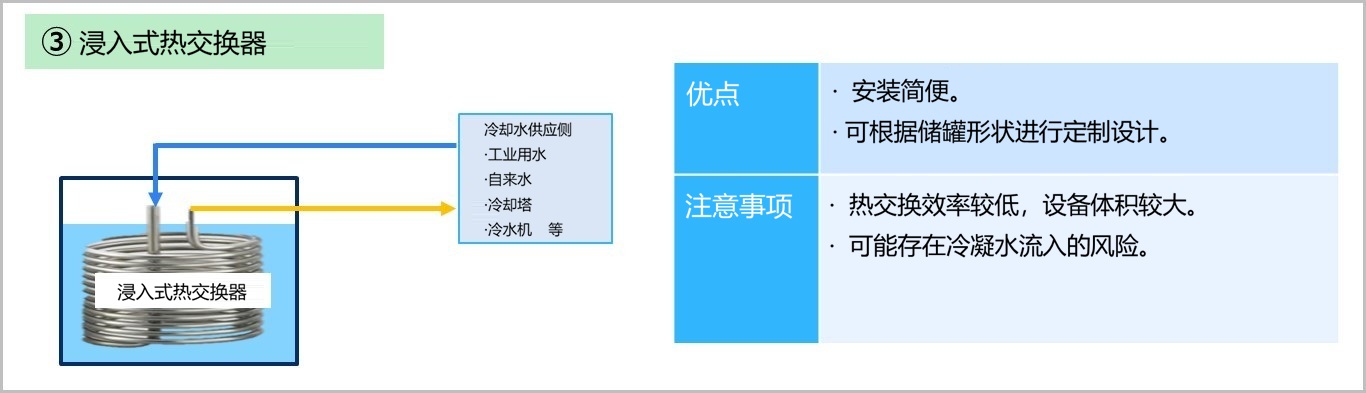

③ 投入式换热器

是将投入式热交换器浸入冷却对象的液体中进行冷却的方法。
将热交换器浸渍于水箱内，因此容易导入。另一方面，由于冷却效率低于 (1) 和 (2)，因此热交换器变得更大，并且在某些情况下需要搅拌以提高传热效率。此外，如果冷却水比环境温度低得多，热交换器和管道可能会凝结，并且凝结水可能会流入要冷却的液体中。
