ประเภทการควบคุมอุณหภูมิและความชื้น
PAU-GRW9000SE-HC
| ปริมาณการไหลของอากาศของตัวเครื่องหลัก (ม 3 /นาที) | 30 (โหมดปกติ) |
|---|---|
| ความสามารถในการทำความเย็น (วัตต์) | 9000（10700） |
| ความจุความร้อน (วัตต์) | 9100（3700） |
| แรงดันไฟฟ้าที่กำหนด (V) | สามเฟส AC200~240 |
| พิมพ์ | ประเภทการควบคุมอุณหภูมิและความชื้น |
| ขนาดภายนอก (มม.) | H1630×W650×D950 |
| มวล (กก.) | 210 |
การสอบถาม
ดาวน์โหลด
PAU-GRW9000SE-HC รายละเอียดสินค้า
ข้อมูลจำเพาะ
| วิธีการทำความเย็น | ระบายความร้อนด้วยน้ำ |
|---|---|
| พิมพ์ | ประเภทการควบคุมอุณหภูมิและความชื้น |
| กำลังการทำความเย็น (วัตต์) * | 9000（10700） |
| กำลังความร้อน (วัตต์) * | 9100（3700） |
| ความสามารถในการเพิ่มความชื้น (กรัม/กิโลกรัม(DA)) * | 5 |
| ความสามารถในการลดความชื้น (กรัม/กิโลกรัม (DA)) * | 13.0 (อุณหภูมิจุดน้ำค้างที่ทำได้: 3.5℃ DP หรือต่ำกว่า) |
| ความแม่นยำในการควบคุมอุณหภูมิ (°C) * | ±0.1 |
| ช่วงการควบคุมอุณหภูมิ (°C) * | 20 ถึง 30 |
| ความแม่นยำในการควบคุมความชื้น (%RH) * | ±0.5 |
| ช่วงควบคุมความชื้น (%RH) * | 35～75 |
| ช่วงการตั้งค่าอุณหภูมิ (°C) * | 0–50 |
| ช่วงการตั้งค่าความชื้น (%) * | 0～99.99 |
| อุณหภูมิโดยรอบ (℃) | 15 ถึง 35 (การเปลี่ยนแปลงอุณหภูมิแบบไล่ระดับ: ภายใน 1°C/1 ชม.) |
| ความชื้นโดยรอบ (%RH) | 15 ถึง 85 (ระดับการเปลี่ยนแปลงความชื้น: ภายใน 5% RH/1 ชม.) (ไม่มีการควบแน่น) |
| อัตราการไหลของอากาศของตัวเครื่องหลัก (ลบ.ม. /นาที) * | 30 (โหมดปกติ/โหมดประหยัดพลังงาน) 6 (ในโหมดแห้ง) |
| ขนาดภายนอก (มม.) * | H1630×W650×D950 |
| มวล (กก.) | 210 |
| สีทาบ้าน | Munsell N-87 Gray เทียบเท่า |
| เส้นผ่านศูนย์กลางการเชื่อมต่อท่อลม (มม.) | φ250 |
| แรงดันไฟฟ้าที่กำหนด (V) * | สามเฟส AC200~240 |
| กระแสไฟฟ้าที่ใช้ (แอมป์) * | 13.0 (เรตติ้ง)/17.4 (สูงสุด) |
| การใช้พลังงาน (วัตต์) * | 3710 (เรตติ้ง)/5060 (สูงสุด) |
| แรงดันน้ำ/ความชื้น (MPa) | 0.15～1.0 |
| อุณหภูมิความชื้น/แหล่งจ่ายน้ำ (℃) | (OA-10℃)～50 |
| เส้นผ่านศูนย์กลางแหล่งจ่ายความชื้น/น้ำ | 8A (อาร์ซี1/4) |
| ปริมาณน้ำหล่อเย็น/น้ำประปา (ลิตร/นาที) * | 36 |
| แรงดันน้ำหล่อเย็น/น้ำจ่าย (MPa) * | 0.75 หรือต่ำกว่า |
| อุณหภูมิน้ำหล่อเย็น/น้ำจ่าย (℃) * | (อุณหภูมิแวดล้อม -10℃) ถึง 35℃ |
| เส้นผ่านศูนย์กลางของท่อน้ำหล่อเย็น/ท่อเชื่อมต่อ * | 20A (Rc3/4) |
| เส้นผ่านศูนย์กลางทางออกของท่อระบายน้ำ | 20A (Rc3/4) x 2P |
| เส้นผ่านศูนย์กลางการระบายน้ำของเฟรม | 15A (รค1/2) |
| สารทำความเย็น | R1234yf 2300g |
| ระดับเสียง (เดซิเบล(เอ)) * | 65 |
| ฟังก์ชั่นป้องกัน/วงจรหลัก | เบรกเกอร์กันไฟรั่ว (30A, 30mA) ตรวจจับความผิดปกติของแรงดันไฟฟ้า |
| ฟังก์ชั่นป้องกัน/พัดลม | การตรวจจับความเร็วการหมุนที่ผิดปกติ ฟังก์ชั่นการทำงานที่เหลืออยู่หลังจากหยุด |
| ฟังก์ชันป้องกัน/คอมเพรสเซอร์ * | ฟังก์ชันป้องกันอินเวอร์เตอร์ ฟังก์ชันป้องกันการแข็งตัวของคูลเลอร์ ความผิดปกติของอุณหภูมิสูงด้านแรงดันสูง ความผิดปกติของแรงดันสูง/แรงดันต่ำ |
| อินพุต/เอาต์พุต/หน่วยหลักเอาต์พุตผิดปกติ | ไม่มีแรงดันไฟฟ้า (AC250V/2A/โหลดต้านทาน) *เลือกได้ระหว่างหน้าสัมผัสแบบ a หรือ b |
| อินพุต/เอาต์พุต/การควบคุม ข้อควรระวังเอาต์พุต | ไม่มีแรงดันไฟฟ้า (AC250V/2A/โหลดต้านทาน) *เลือกได้ระหว่างหน้าสัมผัสแบบ a หรือ b |
| อินพุต/เอาต์พุต/เอาต์พุตการดำเนินการ | ไม่มีแรงดันไฟฟ้า (AC250V/2A/โหลดต้านทาน) *เลือกได้ระหว่างหน้าสัมผัสแบบ a หรือ b |
| อินพุต/เอาต์พุต/การหยุดการทำงานอินพุต | อินพุตแบบไม่มีแรงดันไฟ (บล็อกขั้วต่อด้านหลัง) |
| มาตรฐานอินพุต/เอาต์พุต/อีเธอร์เน็ต/การสื่อสาร | 10BASE-T/100BASE-TX |
| โปรโตคอลอินพุต/เอาต์พุต/อีเธอร์เน็ต/การสื่อสาร | มอดูบัส/ทีซีพี |
| วิธีการแสดง/การใช้งาน | จอแสดงผล LCD ขาวดำ อินพุตคีย์ |
| การทำงาน | การสลับโหมดการทำงาน, ฟังก์ชันเปลี่ยนปริมาณอากาศ, ฟังก์ชันแสดงสถานะการทำงานของอุปกรณ์, ฟังก์ชันแสดงประวัติข้อผิดพลาด, ฟังก์ชันตั้งค่าสัญญาณเตือนขีดจำกัดบนและล่างของอุณหภูมิและความชื้น, ฟังก์ชันล็อคกุญแจ, ฟังก์ชันการทำงานป้องกันการแข็งตัว |
*1 ประสิทธิภาพการทำความเย็นวัดที่อุณหภูมิและความชื้นแวดล้อม 25°C/50%RH โดยท่อส่งลมอยู่ห่างออกไป 4 เมตร
ค่าความสามารถในการทำความเย็นที่แสดงในวงเล็บคือค่าที่อุณหภูมิและความชื้นแวดล้อม 30°C/70%RH ซึ่งวัดจากระยะห่าง 4 เมตร ผ่านท่อลม
*2 กำลังการทำความร้อนวัดที่ระยะ 4 เมตร ผ่านท่อส่งอากาศภายใต้โหมดการทำงานปกติ/ประหยัดพลังงาน ที่อุณหภูมิและความชื้นแวดล้อม 25°C/50%RH
ค่ากำลังการทำความร้อนที่แสดงในวงเล็บคือค่าที่วัดได้ ณ ระยะห่าง 4 เมตร ผ่านท่อส่งอากาศ ภายใต้อุณหภูมิและความชื้นแวดล้อม 25°C/50%RH ในโหมดการทำงานแบบแห้ง
*3 ความสามารถในการเพิ่มความชื้นวัดที่อุณหภูมิและความชื้นแวดล้อม 25°C/50%RH โดยวางท่อห่าง 4 เมตร
*4 ค่าที่ต่ำกว่า 3.5℃DP เหมาะสำหรับการใช้งานในโหมดแห้งที่อุณหภูมิและความชื้นแวดล้อม 27℃/70%RH หรือ 30℃/55%RH
*5 ความแม่นยำในการควบคุมอุณหภูมิและความชื้นนั้นอิงตามวิธีการที่ระบุไว้ใน JTMK01 ห้องควบคุมอุณหภูมิและความชื้นคงที่ - วิธี การทดสอบ ประสิทธิภาพและวิธีการแสดงผลประสิทธิภาพ (สมาคมผู้ผลิตเครื่อง การทดสอบ แห่งประเทศญี่ปุ่น)
การรับประกันความแม่นยำนี้ใช้กับจุดเดียวบนช่องระบายอากาศหลักของเครื่องปรับอากาศ โดยอิงจากการอ่านค่าตัวควบคุมอุณหภูมิของเครื่องปรับอากาศเท่านั้น การรบกวนทางความร้อนจากท่อลม ฯลฯ ไม่อยู่ในขอบเขตของการรับประกันความแม่นยำนี้
นอกจากนี้ ผลิตภัณฑ์นี้มีจุดประสงค์เพื่อลดความผันผวนของอุณหภูมิอากาศ และไม่รับประกันค่าอุณหภูมิที่แน่นอน
(มีฟังก์ชันปรับแก้ความคลาดเคลื่อนรวมอยู่ด้วย)
*6 ทั้งนี้ขึ้นอยู่กับอุณหภูมิและความชื้นแวดล้อม การควบคุมอุณหภูมิอาจทำได้ยาก แม้ว่าจะอยู่ในช่วงการควบคุมอุณหภูมิที่กำหนดไว้ก็ตาม
*7 ทั้งนี้ขึ้นอยู่กับสภาพแวดล้อมในการใช้งาน อาจไม่สามารถควบคุมการตั้งค่าได้
*8 หากเกิดการสูญเสียแรงดันมากเนื่องจากความยาวของท่อ ฯลฯ ให้ใช้พัดลมเสริมร่วมด้วยเพื่อให้แน่ใจว่ามีปริมาณลมไหลเวียนเพียงพอที่ปลายท่อ
*9 ขนาดที่ระบุไม่รวมส่วนที่ยื่นออกมาของแผงควบคุม ขอบท่อระบาย ล้อเลื่อน และชิ้นส่วนยึดของล้อเลื่อน
*10 โปรดใช้แรงดันไฟฟ้าของแหล่งจ่ายไฟที่อยู่ในช่วง ±10% ของแรงดันไฟฟ้าที่กำหนด
*11 การใช้กระแสไฟฟ้าและการใช้พลังงานอาจแตกต่างกันไปขึ้นอยู่กับอุณหภูมิและความชื้นของสภาพแวดล้อมและสภาวะการใช้งาน
*12 ห้ามใช้น้ำบริสุทธิ์สูงหรือน้ำบริสุทธิ์พิเศษ (ค่าการนำไฟฟ้า: 1 μS/cm หรือน้อยกว่า, ค่าความต้านทาน: 10 MΩ・cm หรือมากกว่า) ในการจ่ายน้ำให้กับเครื่องนี้
ควรจ่ายน้ำหล่อเย็นเพื่อให้ความชันของการเปลี่ยนแปลงอุณหภูมิอยู่ภายใน 1 องศาเซลเซียสต่อชั่วโมง และความชันของการเปลี่ยนแปลงปริมาตรอยู่ภายใน 1 ลิตรต่อชั่วโมง
*13 ค่านี้วัดที่ระยะ 1 เมตรด้านหน้า
ประสิทธิภาพของเครื่องปรับอากาศแบบระบายความร้อนด้วยน้ำนั้น คำนวณจากอุณหภูมิน้ำหล่อเย็น (อุณหภูมิแวดล้อม - 10°C) และอัตราการไหล 36 m³/min
โปรดอ่านรายละเอียดและข้อควรระวังที่ระบุไว้ในคู่มือการใช้งานก่อนทำการติดตั้งผลิตภัณฑ์จริง
ข้อมูลจำเพาะของผลิตภัณฑ์อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า ขอขอบคุณสำหรับความเข้าใจของคุณ

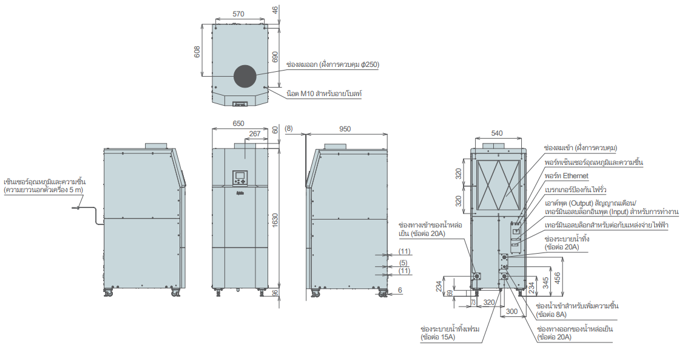

ขนาดภายนอก

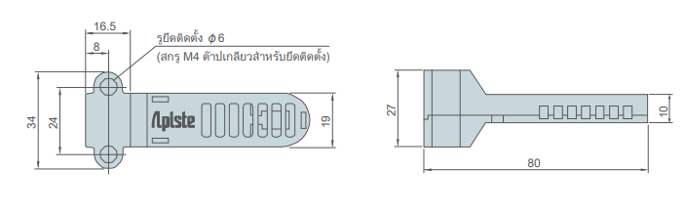

ขนาดเซ็นเซอร์อุณหภูมิและความชื้น
บันทึก
◯โปรดอ่านคู่มือการใช้งานก่อนใช้งานและใช้ให้ถูกต้อง
◯สินค้าจะถูกจัดส่งไปที่ยานพาหนะ(สถานที่ภายในประเทศที่กำหนด ไม่รวมเกาะห่างไกล)
◯ อาจต้องใช้บริการเที่ยวบินเช่าเหมาลำ ขึ้นอยู่กับรุ่นและจำนวนรถ (อาจมีค่าใช้จ่ายเพิ่มเติม)
◯สำหรับการจัดส่งไปต่างประเทศ เราขอแนะนำให้แยกบรรจุภัณฑ์ต่างประเทศ
○หากคุณต้องการจัดการประชุม โปรดติดต่อเราแยกต่างหาก
◯โปรดตรวจสอบข้อมูลจำเพาะและติดตั้งเบรกเกอร์ (เบรกเกอร์วงจรสายไฟ) ที่เหมาะสมระหว่างผลิตภัณฑ์นี้และแหล่งจ่ายไฟ
◯การใช้ผลิตภัณฑ์นอกช่วงพลังงานที่กำหนดอาจทำให้เกิดการทำงานผิดปกติได้
กรุณาทำการบำรุงรักษาตามปกติ
◯การไม่ดำเนินการบำรุงรักษาตามปกติอาจส่งผลให้ประสิทธิภาพของผลิตภัณฑ์ลดลงหรือเกิดปัญหาได้
เมื่อจะกำจัดผลิตภัณฑ์นี้ โปรดปฏิบัติตามกฎหมายและข้อบังคับที่เกี่ยวข้องทั้งหมด และกำจัดอย่างเหมาะสม
