什么是湿空气线图?

下面就用线图表示干球温度、相对湿度、绝对湿度、比焓等的相互关系的“空气线图”进行简单易懂的说明。

目录 [显示]

“湿空气线图”是通过比较不饱和空气难以掌握的干球温度、相对湿度、绝对湿度、比焓等相互关系绘制的线图。

通常也称为“气线图”。

以下说明湿空气线图的种类。

湿空气图类型

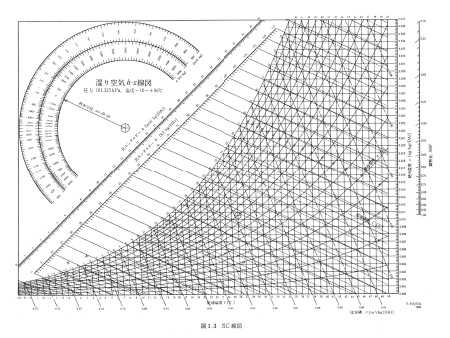

生成干球温度为-10°C~50°C的湿空气线图。是在以人为对象的空调等一般的产业用空调中使用最多的。

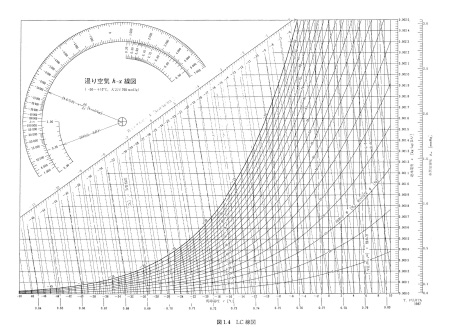

这是在干球温度处于低温区域时使用的湿空气线图，在NC线图中无法处理。干球温度为-40°C至10°C,绝对湿度为0~0.007kg/kg (DA) 。

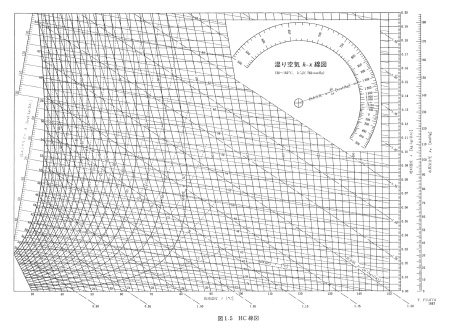

这是在干球温度较高的区域中使用的湿空气线图，在NC线图中无法使用。干球温度为0°C至120°C,绝对湿度为0~0.020kg/kg (DA) 。

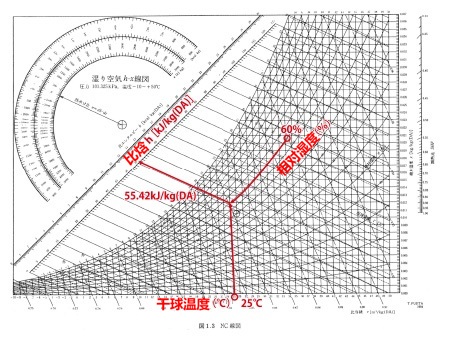

例如，干球温度为25°C,相对湿度为60%时，比焓为55.42KJ/Kg (DA) 。

以下是一些简单的技术术语，可帮助您了解湿空气线图。

干球温度	干球温度计表示的空气温度。
湿球温度	湿球温度计显示的空气温度。因水分蒸发时的潜热，显示比干球温度计低的温度。根据此时的温差，可求出空气的相对湿度。
相对温度	水蒸气分压/饱和水蒸气压×100。水蒸气分压是指湿空气中含有的水蒸气部分的压力，饱和水蒸气压是指湿空气处于饱和状态时的水蒸气部分的压力。
绝对温度	1千克干燥空气中所含水蒸气的重量。单位为千克/千克（DA）。
饱和水蒸气量	是指某一温度的空气在1m3的空间内可以保持的水蒸气量 (g) 的最大值。温度越低越小，温度越高越大。
显热	水在0°C至100°C时，仅随热量变化而发生温度变化。此时所需的热量 (能量) 。
潜热	水⇔冰，水⇔水蒸气，物质形态变化所需的热量 (能量) 。
