全体空调和局部空调
什么是局部空调？它与全体空调有何不同？我们将讲解局部空调的优势，并进行成本模拟，将其与全体空调进行比较。
目录 [显示]

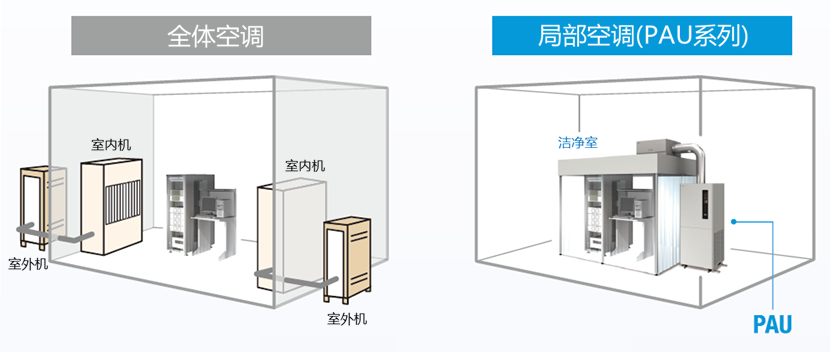

全体空调和局部空调
什么是全体空调？
在半导体、电子元件、精密设备、药品、医疗器械等制造工序中，为了保证产品质量和性能，并稳定产量，需要对整个工序、楼层或建筑物实施同一空调等级的温湿度控制。这种空调方式被称为“全体空调”。
这些过程通常在“洁净室”中进行，因为它们必须极其干净，并且必须避免污染（引入异物），例如细小的灰尘颗粒和污染物。
什么是局部空调?
全体空调对环境影响非常大，无法严格管理每个生产工序或设备的温度和湿度。因此，将空间限制在每个生产工序或设备，实现严格温湿度控制的空调方式被称为“局部空调”。这与仅单独安装空调的“单独空调”不同。
此外，需要更精度温度和湿度控制的工艺空调方法被称为“精密空调”。

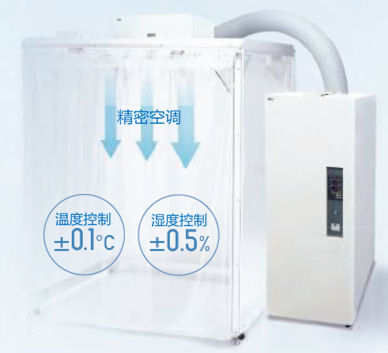

什么是局部精密空调?
精密空调分为全体空调和单独空调两种。在Apiste，我们将采用限定目标空间的单独空调方式的精密空调称为“局部精密空调”。
局部精密空调机组诞生秘闻
由于我们最初是一家专门生产单独空调控制柜的空调机组（FA空调）制造商，因此我们根据电气和电子元件制造设备的温度控制和温湿度控制的需求，开发了作为单独空调机组的PAU（精密空气演化机组）系列。
全体空调的优点和问题
采用全体空调进行过程管理，可以创建一个所有过程都能在相同的温度、湿度甚至洁净度下运行和控制的空间。这使得实现极高质量的过程控制成为可能。然而，与此同时，在引入、运行和管理全体空调时，必须克服各种问题和困难。本文将探讨与全体空调相关的问题和挑战。
全体空调的设计理念必须充分考虑制造工序的规模、制造设备的规模、工艺精细化的程度、工艺所需的温湿度以及原材料特性的变化。工艺所需的洁净度也至关重要，要求的规格等级越高，随之而来的问题也就越大。
在实际建设和运营中・・・
- 需要很大的建设费用和施工天数。
- 需要电力和水等各种能源成本。
- 此外，还需要定期点检和更换过滤网等维护费用。
在工艺温湿度控制方面・・・
- 无法单独管理各个进程所需的温度和湿度。
- 无法立即响应各个过程所需的温度和湿度变化。
- 受季节和气候等外部空气变动的影响很大。
- 由于空间大，实际的温湿度不均匀，有偏差。
此外，如果空调设备受氟利昂排放控制法的约束・・・
- 有义务定期检查所有点检并记录和存储维护历史。
- 产生氟利昂泄漏时采取适当措施和报告泄漏量的义务。
- 有义务向充填回收业者交付氟利昂、交付工程管理表、交付回收证明书。
Apiste提出的局部精密空调的优势
通过我们的即时交付系统，您可以快速创建精度环境。
最快在3天内实现。
从商务洽谈和现场考察之日起，最快三天内即可安装精度温湿度环境。
注意：这假设次日送达区域，因此送达时间可能因区域而异。
注：请提前准备电源、给排水等公用设施。
安装简单!首先，只需连接管道和电力。
最快可在1小时内完成安装。
如果目标设备和目标空间几乎是密封的，那么通过将管道连接到精密空调设备并安装电线，最快可在一小时内实现恒温环境。
注：以上假设为空冷式温度控制模式。
注：需要在目标设备和目标空间的侧面进行一些钻孔。
注：请提前准备电源。根据型号，单相/ 三相。

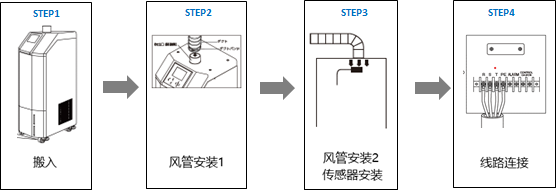

<安装工作流程图像>

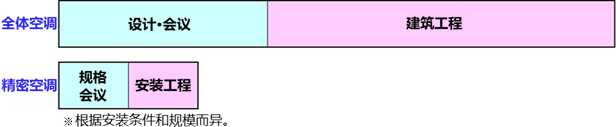

这减少了环境影响并显著降低了成本和时间。
- 显著降低初始成本
- 显著降低运行成本
- 大幅降低维护成本
- 大幅缩短会议时间
- 大大缩短发运到期日
- 大幅度缩短施工时间
此外，您还可以获得许多其他好处。
- 因为是局部空间，所以可以实现精度温度和精度。
- 搬迁很容易！我们还可以满足所需规格的变化。
- 此外，我们还提供不受氟碳化合物排放控制法约束的环境无氟利昂冷媒类型。
全体空调与局部空调成本模拟
例如，让我们考虑以下条件下全体空调和局部空调的总预期成本。
| 空调系统 | 目标体积 | 清洁度 | 换气次数 | 目标温度 | 空调器 | FFU | |
|---|---|---|---|---|---|---|---|
| 全体空调 | 270㎥ | H2.7 × W10 × D10m | Class 10,000 | 60次/h | 23°C ± 5°C | 冷专+加热器 (2台) | 16台 |
| 局部空调 | 10㎥ | H2.5 × W2 × D2m | Class 10,000 | 60次/h | 23°C ± 0.5°C | PAU-AZ3000SE (1台) | 1台 |
注)以下预计成本仅供参考。
注) 因附带工程内容及设置场所的条件、原材料费用的变动等而有所不同。
注) 局部空调的成本不包括与现有空调相关的费用。
局部空调，
显著降低初始成本。
- 洁净室建设费
- 空调费
- 清洁单位成本
- 公用工程费用
大大降低运行成本。
- 电费 (空调)
- 电费 (FFU)
- 电费 (照明)
大幅降低维护成本。
- 定期点检费
- HEPA过滤网成本
| 全体空调 | 局部空调 | |||
|---|---|---|---|---|
| ·无尘室 (或无尘室) 建设费 | ¥13,000,000 | ¥400,000 | ||
| ·空调费 | ¥2,500,000 | ¥2,280,000 | ||
| ·清洁风扇单元费 | ¥2,880,000 | ¥180,000 | ||
| ·设置工程 (临时、高处、吊顶) /电气工程费 | ¥3,000,000 | ¥100,000 | ||
| <初始>预计合计 | ¥21,380,000 | ¥2,960,000 | ||
| ·电费 (空调) | ¥4,210,056 | ¥328,500 | ||
| ·电费 (FFU) | ¥1,051,200 | ¥49,932 | ||
| ·电费 (照明) | ¥39,420 | ¥10,512 | ||
| <运行>预计合计 | ¥5,300,676 | ¥388,944 | ||
| ・定期点检费用 | ¥400,000 | ¥80,000 | ||
| ・HEPA过滤网成本 | ¥960,000 | ¥60,000 | ||
| <维护>预计合计 | ¥1,360,000 | ¥140,000 | ||
| 预测总计 | ¥28,040,676 | ¥3,488,944 | ||
全体空调空调和局部空调温湿度精度注意事项
目标空间温湿度精度主要与以下因素有关，且全体空调规模越大，影响越大。因此，全体空调规模越大，为了保持精度，空调系统必须越臃肿。
对象空间的大小
目标空间越大，保持精度的温度和湿度就越困难。
换气次数和风量
增加通风次数、提高风量，会使温湿度分布更加均匀，更容易保持精度，同时也能提高目标空间的洁净度，但这也会增加维护成本。
制冷/制热能力及除湿/加湿能力
若制冷/制热/除湿/加湿能力不足以使空调吸入空气（OA）的最大/最小温湿度条件达到目标空间的目标温湿度条件，则不仅达不到目标温湿度条件，而且温湿度也会不稳定，容易受到外界干扰。
空调控制方式
根据组合的空调系统，温度和湿度可能会发生变化。需要除霜的大型冷却器在除霜期间可能会超出温度和湿度条件。湿式的大型加湿器由于气化潜热，空气的温度会下降。被称为干燥剂式的吸附式除湿器，为了转子的加热再生，需要大的排热处理。
侵入热/散热
来自目标空间周围的入侵热和散热可能会干扰目标空间，并且根据入侵热和散热的大小，可能会受到很大影响，因此需要采取隔热措施。
外部空气导入和外部空气变动
在全体空调的情况下，由于夏季、冬季等天气因素的影响，外部空气的吸入量发生变动，吸入空气的温度和湿度也发生很大的波动，空调机（SA）处理的空气也随之变动，有时会导致温度和湿度条件偏离目标值。
全体空调与局部空调温湿度精度对比如下：
| (参考) | 全体空调 | 局部空调 |
|---|---|---|
| 温度制度 | ±2～5℃ | ±0.1℃ |
| 湿度制度 | ±5～10％ | ±1％ |
全体空调与局部空调温湿度精度对比如下：
| (参考) | 全体空调 | 普通空调 | 精密空调 |
|---|---|---|---|
| 温度制度 | ±2～5℃ | ±1～2℃ | ±0.1℃ |
| 湿度制度 | ±5～10％ | ±5％ | ±1％ |
| 初始成本 | ▲ | ▲ | ◎ |
| 运行成本 | ▲ | ○ | ◎ |
| 维护 | ▲ | △ | ◎ |
| 个别控制 | ▲ | △ | ◎ |
| 安装交货期 | ▲ | △ | ◎ |
| 非无氟利昂冷媒 | ▲▲ | ▲▲ | ◎ |
从空调改善工厂的制造品质!
Apiste的恒温恒湿精密空调机PAU系列以经济高效的方式提高产量和制造质量。
- 低成本精度温度控制
- 我想实现每个过程的温度和湿度管理
- 比全体空调或全尺寸洁净室更高效
我想节约能源
