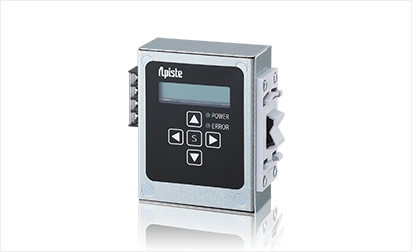

物联网接口“ENC链接”
物联网接口“ENC链接”
详细信息
使用图像
特性
输出16个项目的数据
可输出盘内温度、设定温度等可进行预测性保全的16个项目。
支持MC协议
无需复杂的阶梯程序即可将测量数据输出至PLC。

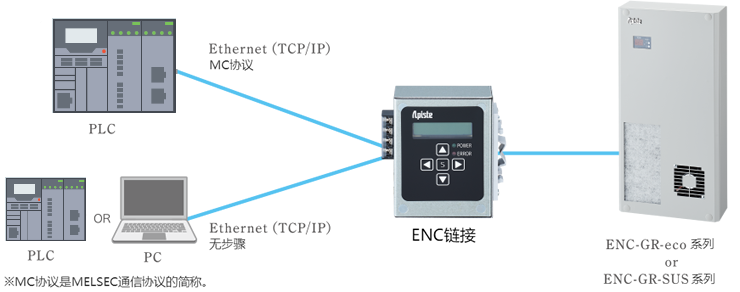

1台连接2台外部设备
1台ENC链接可同时连接2台外部设备。
※MC协议通信连接1台、无步骤通信连接1台。如果同时连接两个设备，则需要单独的集线器或路由器。
规格
| 名称 | ENC链接 | ||
|---|---|---|---|
| 型号 | OP-9130007 | ||
| 性能 | 使用温度范围（℃） | 0～55 | |
| 使用湿度范围（%RH） | 90以下(但不结露) | ||
| 外观 | 外形尺寸 (H×W×D) (mm) ※1 |
90 × 70 × 32 | |
| 重量（克） | 約250 | ||
| 电源 | 额定电压（V） | DC24±10% | |
| 消耗电力（瓦） | 2 | ||
| 保护 | 防尘防水保护等级 | IP30 | |
| 接口 表面 |
以太 网 |
通信标准 | 10BASE-T、100BASE-TX |
| 通信 协议 |
TCP/IP | ||
| 通信方式 | MC协议QnA兼容3E帧 (ASCII)，无步骤 | ||
| IP地址 | IPv4 | ||
| 显示 | 单色液晶显示 | RUN错误 | |
※1.端子台突起部除外。
输出项列表(No.显示ENC链接的输出顺序)
| No. | 输出项 | No. | 输出项 |
|---|---|---|---|
| 1 | 冷凝风扇转速 (rpm) | 9 | U相电流 (1/10A) |
| 2 | 冷凝风扇转速 (rpm) *1 | 10 | V相电流 (1/10A) |
| 3 | 蒸发风扇转速 (rpm) | 11 | W相电流 (1/10A) |
| 4 | 蒸发风扇2转速 (rpm) ※2 | 12 | 错误代码1 ※3 |
| 5 | 蒸发器温度 (°C) | 13 | 错误代码2 ※4 |
| 6 | 盘内温度 (°C) | 14 | 错误代码3 ※5 |
| 7 | 冷凝器温度 (°C) | 15 | 设定温度 (°C) |
| 8 | 压缩器转速 (rpm) | 16 | Model Name |
*1. 对于配备一个冷凝器风扇的产品，将不显示数值。
*2.蒸发风扇只有一个的产品将不显示数值。
*3.“错误代码1”→显示最近发生的错误。
*4.“错误代码2”→显示错误代码1之前发生的错误。
*5.“错误代码3”→显示错误代码2之前发生的错误。

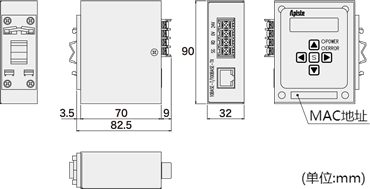

外形尺寸
安装方法

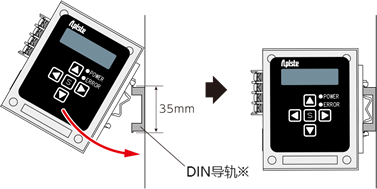

1. 将本产品安装在控制柜内的 DIN 导轨上。
*兼容DIN导轨宽度：35mm

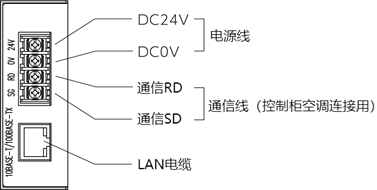

②连接电源线、通信线、网线。
（接线端子，用M3螺钉固定）
*电源线和 LAN 电缆必须由客户提供。
