油雾収集器
如何选择GME系列?
根据所需风量选择油雾収集器型号。请按以下顺序检查所需风量。
雾源的密封性高时
Q = (A×B×C)×N
| Q: | 油雾収集器所需处理风量（m³/min） |
| (A×B×C): | 加工车间体积 (m3) |
| N: | 每分钟换气次数 (N/min) 可选择4~8次换气 |
雾源的气密性差
Q = A×B×V×60
| Q: | 油雾収集器所需处理风量（m³/min） |
| A×B: | 洞口面积 (m2) |
| V: | 风速0.5米/秒 |
机型选择常规(雾气发生源气密性高时)
选定油雾収集器安装于尺寸为A=1000mm、B=1000mm、C=1000mm的NC车床上，通风次数为8次。
①计算油雾収集器大约需要的处理风量。
Q = 1×1×1×8 = 8.0(m3/min)
②油雾収集器的初步选择。
临时选定最大风量超过 (1) 所需处理风量的机型。在这种情况下，它将是GME-S750-Pro,最大处理风量为12.6m3/min。
③ 计算直管部的长度。
1.0 + 1.0 + 0.5 = 2.5(m)

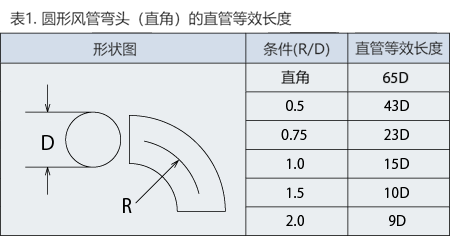

④ 根据表1换算弯曲部的直管相当长度。
弯曲部的R/D为1.5,直管相当长度为表1至10D。由于管道有2个弯头，且连接到 (2) 中临时选定的GME-S750-Pro出口的管道直径为φ125,因此管道弯头的相当于直管长度可换算为:。
10×0.125×2 = 2.5(m)
⑤ 计算合计直管相当长度。
2.5 + 2.5 = 5.0(m)
⑥选择油雾収集器。

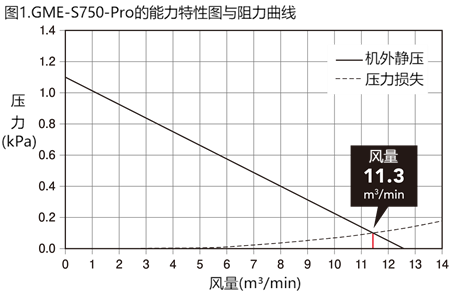

找到步骤⑤计算的总等效直管长度的阻力曲线与步骤②暂定的油雾収集器的PQ曲线的交点（图1）。由图1可知，等效直管长度为5m时的风量为11.3m³/min，超过了步骤①计算的所需处理风量，因此选择了GME-S750-Pro。
※根据风管类型，该值会有所不同。详情请向风管制造商确认。
