高性能冷水机组
PCU-SL12000W

制冷能力	12000／12000
加热能力	2500
控温精度（℃）	±0.1
循环水水温范围（清水）(℃)	5～45
循环水水温范围（防冻）(℃)	-5～45
循环水流量范围（ℓ/min）	20～70

联系我们

下载资料

PCU-SL12000W产品详情

index

规格
外形尺寸
泵能力/制冷能力

规格

(50/60Hz)

冷却方式	水冷式
制冷能力	12000／12000
加热能力	2500
循环水	纯水 (1μs/cm以上)、蒸馏水、乙二醇 (浓度30%以下)
控温精度（℃）	±0.1
使用温度范围（℃）	2～45
循环水水温范围（清水）(℃)	5～45
循环水水温范围（防冻）(℃)	-5～45
循环水流量范围（ℓ/min）	20～70
循环水压力范围（Mpa）	0.7以下
扬程 (m)	51
油箱容积 (l)	35
外部尺寸 (mm)	H1349×W850×D750
外观颜色	DIC G-260 (相当于N7.5)
重量（公斤）	138
额定电压（V）	三相200~230V交流电
消耗电力（千瓦）	3.8
消耗电流/分钟（A）	12
消耗电流/最大（A）	17
电源容量（kVA）	7.6
建议的断路器容量 (A)	30
组件/压缩机	全封闭旋转式
组件/冷凝器	板式换热器
组件/冷却器	板式换热器
认证	CE
冷媒	R410A 1150g
噪音（分贝）	58
安全电路/压缩机	马达保护器
输入输出/水温上下限警报	无电压a触点 (250V交流电/2A交流电)
输入输出/停止运转输出	无电压a触点 (250V交流电/2A交流电)
输入输出/停止运转输入	无电压输入
输入/输出/错误重置输入	无电压输入
输入/输出/紧急停止输入	无电压输入
输入/输出/以太网	通信规格:Ethernet 10BASE-T/100BASE-TX 通信协议:Socket (TCP/IP)、MC协议 (UDP/IP) IP地址:IPv4
安全性能	CE (低压指令，EMC指令)

*制冷能力、消耗电力和消耗电流额定：循环水温度20°C、循环水流量45 L/min、冷却水温度32°C、冷却水额定流量（额定能力所需的冷却水量）。
加热能力：环境温度40°C时启动。根据环境温度不同而变化。
※循环水：请使用纯度1μS/cm以上的纯水（低纯度）。清水：日本冷冻空调工业协会水质标准（JRA GL-02-1944）。
*控温精度：以负载一定时，主机温度指示器的显示值为准。
*所需冷却水流量：额定能力所需的冷却水量。
*最大消耗电流：循环水水温20℃、循环水流量70L/min、冷却水温度45℃时。
*抗震性：在MIL-STD-810F标准的测试条件下，高达100Hz。
*运行噪音：在水平距离1米、高度1米处测量。

查看商品目录阅读使用说明

外形尺寸

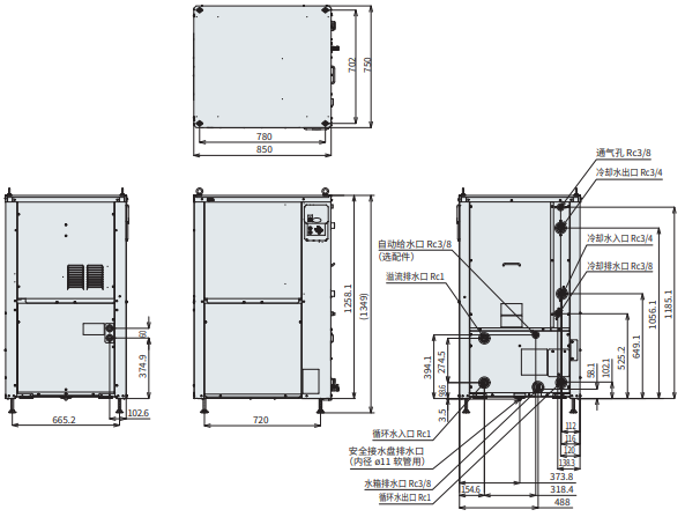

PCU-SL12000W外部视图

■每根管道直径
循环水出口：Rc1，[紧固扭矩（推荐）]80N・m
循环水入口：Rc1，[紧固扭矩（建议）]80N・m
冷却水入口：Rc3/4，[建议紧固扭矩]50N・m
冷却水出口：Rc3/4，[紧固扭矩（建议）]50N・m
排气孔：Rc3/8，[紧固扭矩（建议）] 25N・m
冷却水排出口：Rc3/8，【紧固扭矩（推荐）】25N・m
油箱泄油口：Rc3/8，【紧固扭矩（建议）】25N·m
溢流排水口：Rc1，【紧固扭矩（推荐）】80N·m
自动供水口（配件）：Rc3/8，[建议紧固扭矩]25N・m
安全盘排水口：适用于内径Φ11的软管

下载绘图PDF和CAD数据

泵能力

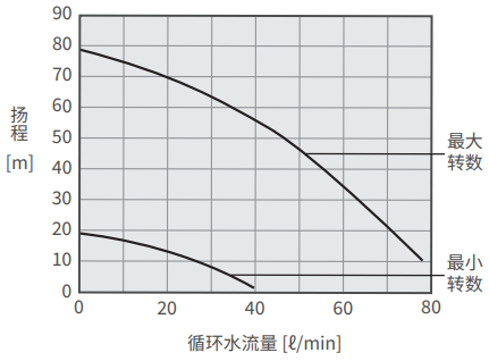

PCU-SL12000W 泵能力

扬程:1 [m] =0.0098 [MPa] 。

制冷能力

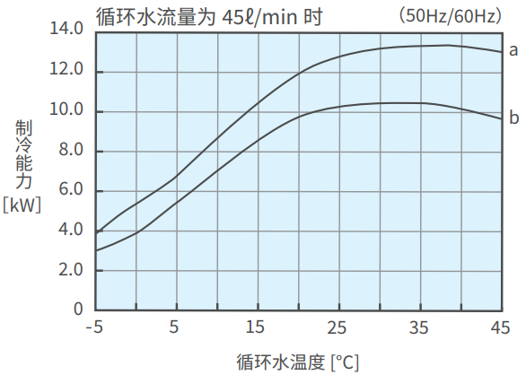

PCU-SL12000W制冷能力
