如何选择油冷机
如何选择油冷机
如何选择油冷机型号
选择流程
A检查制冷能力
① 确定如何设置目标值
油冷机的目标值（SV）可以采用任意输入的绝对值方式设定，也可以采用从外部温度感应器输入的方式设定。
SV值=绝对值 (下图中设定为35°C)
设定为5°C至50°C
SV值=机体温度调整 (外部温度输入)
油冷机
与X测量的温度同步，设定温度实时变化。可在-9.9~+9.9°C的测量温度下进行调温。
SV值=室内温度调整 (外部温度输入)
油冷机
与X测量的温度同步，设定温度实时变化。可在-9.9~+9.9°C的测量温度下进行调温。
② 检查最高使用温度范围
空冷式油冷机的制冷能力随环境温度的变化而变化。
制冷能力随环境温度升高而下降，因此使用温度范围。
③ 确定目标值的最低温度
确定目标油温。如果您使用外部温度感应器，请检查预期的最低温度。
④检查油冷机的制冷能力
油冷机的制冷能力根据使用温度范围、目标油温、电源频率而变化。
表示该变化特性的图表称为制冷能力特性图，在规格部分列出。
例）VSC-N3200（60Hz）在以下条件下的制冷能力约为1700W，如右图所示：①目标值设定：（A）绝对值控制，②最高环境温度：30°C，③最低目标温度：20°C或更高。
B确定控制点
油冷机的控制点（PV）可选择油冷机出口油温或任意位置的油温（外部温度输入）。
PV值=出口温度
PV值=外部温度输入 (装置侧油出口配管)
确认C油的使用可否
①检查您使用的油是否符合油冷机的规格。
对于油冷机，请使用满足以下所有条件的油。
- ① 润滑油或液压油 (矿物油类)
- ② 消防法规定的第4种危险物中的第3石油类及第4石油类
- ③ 相当于石油制品·铜板腐蚀试验方法 (JIS K 2513) 中变色编号1的产品
- ④ 动态粘度为1.4~200 (ISO VG2~68) mm2/s
※即使满足上述所有条件的油，如果劣化也可能影响产品。建议定期保养油。

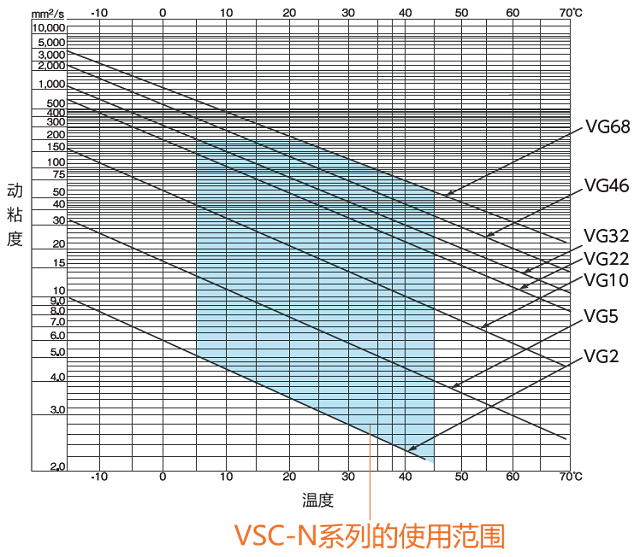

机油的粘度会随着温度的变化而变化。请使用下图检查您使用的机油是否符合上述规格。
上图显示了代表性油的特性。因制造商及种类不同可能会存在些许差异，详情请向使用的油制造商确认。
② 修正制冷能力
油冷机的制冷能力特性图显示的是使用ISO VG5油时的特性。
如果您使用的是 ISO VG5，请按原样使用“B”中计算的制冷能力。
使用ISO VG32时，油的粘度比ISO VG5高，导致冷却效率较低。
因此，使用ISO VG32时，制冷能力约为“B”中计算值的90%。
例）①油：使用ISO VG32时，按照以下公式计算出的“B”修正制冷能力约为1728W。
1920×0.9=1728[瓦]
请检查上述A至C计算出的制冷能力是否超出了您所使用的设备的热负荷。
※制冷能力及热负荷会因周围环境、所用油的状态、设备的运行条件等因素而变化。建议在决定机型时，事先进行测试，确认油冷机的制冷能力是否超过热负荷。
