การเลือก เครื่องเก็บละออง

เครื่องเก็บละออง เลือกรุ่นตามปริมาณอากาศที่ต้องการ ตรวจสอบปริมาณลมที่ต้องการตามลำดับต่อไปนี้

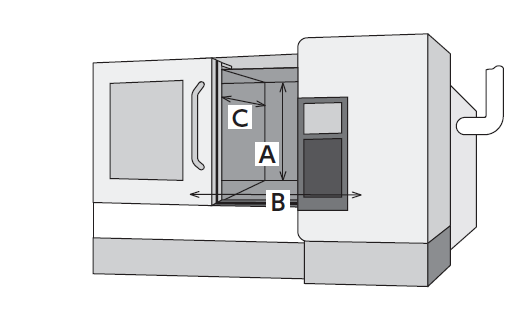

เมื่อความกันลมของแหล่งกำเนิดหมอกอยู่ในระดับสูง

Q = (A×B×C)×N
Q: ปริมาณอากาศที่จำเป็นสำหรับ เครื่องเก็บละออง (ลบ.ม./นาที)
(ก×ข×ค): ปริมาณห้องแปรรูป (m³)
N: ความถี่ในการระบายอากาศต่อนาที (นิวตัน/นาที)
ความถี่ในการระบายอากาศสามารถตั้งค่าได้ตามใจชอบตั้งแต่ 4 ถึง 8 ครั้ง

เมื่อความกันลมของแหล่งกำเนิดหมอกต่ำ

Q = A×B×V×60
Q: ปริมาณอากาศที่จำเป็นสำหรับ เครื่องเก็บละออง (ลบ.ม./นาที)
ก×ข: พื้นที่เปิดโล่ง (ตร.ม.)
V: ความเร็วลม 0.5 (ม./วินาที)

ตัวอย่างการเลือกรุ่น (เมื่อความกันลมของแหล่งกำเนิดหมอกสูง)

เมื่อเลือก เครื่องเก็บละออง ที่จะติดตั้งบนเครื่องกลึง NC ขนาด A = 1,000 มม., B = 1,000 มม. และ C = 1,000 มม. โดยมีความถี่การระบายอากาศ 8 ครั้งต่อนาที

(1) คำนวณปริมาณการไหลของอากาศที่จำเป็นสำหรับ เครื่องเก็บละออง โดยประมาณ

คิว = 1×1×1×8 = 8.0(ลบ.ม./นาที)

(2) เลือก เครื่องเก็บละออง ชั่วคราว

เลือกรุ่นที่มีการไหลของอากาศสูงสุดไว้ชั่วคราวซึ่งมากกว่าปริมาณการไหลของอากาศที่จำเป็นใน (1) ในกรณีนี้ ให้เลือก GME-S750-Pro ที่มีปริมาณลมสูงสุด 11 m³/นาที

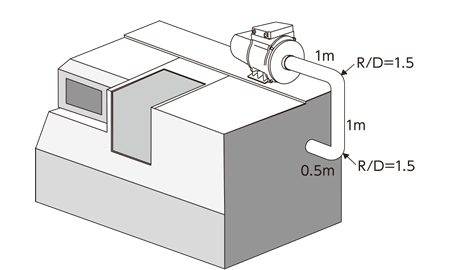

(3) คำนวณความยาวของส่วนท่อตรง

1.0 + 1.0 + 0.5 = 2.5(ม.)

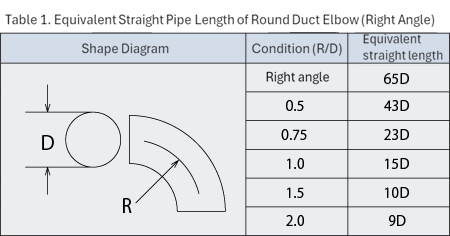

(4) แปลงความยาวเทียบเท่าท่อตรงสำหรับส่วนโค้งตามตารางที่ 1

เนื่องจาก R/D ของส่วนโค้งคือ 1.5 ความยาวเทียบเท่าท่อแบบตรงคือ 10D ตามตารางที่ 1 เนื่องจากมีส่วนโค้งสองส่วนและเส้นผ่านศูนย์กลางท่อที่ช่องระบายของ GME-S750-Pro ที่เลือกไว้ชั่วคราวใน (2) คือ ø125 ความยาวเทียบเท่าท่อตรงสำหรับชิ้นส่วนโค้งจึงสามารถคำนวณได้ดังนี้

10×0.125×2 = 2.5(ม.)

(5) คำนวณความยาวเทียบเท่าท่อตรงทั้งหมด

2.5 + 2.5 = 5.0(ม.)

(6) เลือก เครื่องเก็บละออง

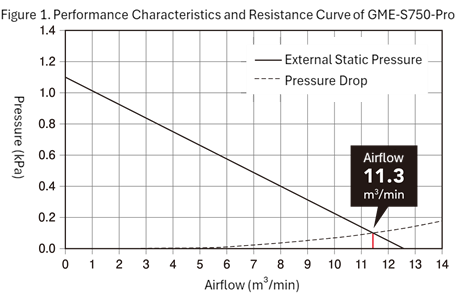

ตรวจสอบจุดตัดของเส้นโค้งความต้านทานสำหรับความยาวเทียบเท่าท่อตรงทั้งหมดที่คำนวณใน (5) และเส้นโค้ง PQ ของ เครื่องเก็บละออง ที่เลือกไว้ชั่วคราวใน (2) (รูปที่ 1) ตามรูปที่ 1 อัตราการไหลของอากาศคือ 11.3 ม.³/นาที เมื่อความยาวเทียบเท่าท่อตรงของท่อคือ 5 ม. ซึ่งเกินปริมาณการไหลของอากาศที่จำเป็นซึ่งคำนวณใน (1) ดังนั้นให้เลือก GME-S750-Pro


* ค่าอาจแตกต่างกันไปขึ้นอยู่กับประเภทของท่อดักส์ สำหรับรายละเอียด โปรดติดต่อผู้ผลิตท่อดักส์

<
