เครื่องทำความเย็น PCU-NE2500W
เครื่องทำความเย็น
ชิลเลอร์ที่ไม่ใช่ฟรีออน
PCU-NE2500W
PCU ซีรีส์
- ไม่ใช่ฟรีออนแก๊ส
| ความจุความเย็น (W) | 2600/3100 |
|---|---|
| ความจุความร้อน (W) | 280 / 450 |
| ช่วงอุณหภูมิน้ำหมุนเวียน (℃) | 5 ถึง 40 |
| ความคงตัวของอุณหภูมิ (℃) | ±0.1 |
| อัตราการไหลของน้ำหมุนเวียน (ℓ/นาที) | 15/15 |
ดาวน์โหลด
รายละเอียดสินค้าสำหรับ PCU-NE2500W
ข้อมูลจำเพาะ
(50 / 60Hz)
| รูปแบบการทำความเย็น | แบบระบายความร้อนด้วยน้ำ |
|---|---|
| ความจุความเย็น (W) *1 | 2600 / 3100 |
| ความจุความร้อน (W) *1 | 280 / 450 |
| น้ำหมุนเวียน *2 | น้ำสะอาด สารละลายเอทิลีนไกลคอล (ความเข้มข้น 15% หรือต่ำกว่า) สารละลายโพรพิลีนไกลคอล (ความเข้มข้น 15% หรือต่ำกว่า) |
| ช่วงอุณหภูมิน้ำหมุนเวียน (℃) | 5 ถึง 40 |
| ความคงตัวของอุณหภูมิ (℃) *3 | ±0.1 |
| ใช้อุณหภูมิพื้นที่ (℃) | 5 ถึง 45 |
| อัตราการไหลของน้ำหมุนเวียน (ℓ/นาที) | 15/15 |
| หัวปั๊มปล่อยสูงสุด (ม.) *4 | 14/20 |
| ความจุถัง (ℓ) | ประมาณ 12 |
| น้ำหล่อเย็น / ช่วงอุณหภูมิ (℃) | 5～45 |
| น้ำหล่อเย็น / ช่วงแรงดัน (Mpa) | 0.1 ถึง 0.7 |
| น้ำหล่อเย็น / อัตราการไหล ที่จำเป็น (ℓ/นาที) | 15 หรือมากกว่า |
| เส้นผ่านศูนย์กลางทางเข้า / ทางออกของน้ำหล่อเย็น | Rc1/2 |
| ขนาด (มม.) *5 | H697×W400×D600 |
| สีเคลือบ | มันเซล N-87 |
| น้ำหนัก (กิโลกรัม) | ประมาณ 56 |
| ลูกล้อ (Φmm×หน่วย) | 50×4 |
| พิกัดแรงดันไฟฟ้า (V) *6 | 3 เฟส 200 VAC |
| การใช้พลังงาน (kW) *1 | 0.7 / 0.9 |
| ปริมาณการใช้ไฟฟ้าในปัจจุบัน (A) *1 | 2.7 / 2.9 |
| ความจุเบรกเกอร์ที่แนะนำ (A) | 10 |
| ขนาดพอร์ตทางเข้า / ทางออกของน้ำหมุนเวียน | Rc3 / 4 |
| ขนาดพอร์ตระบายออก | G1/2x2 |
| ส่วนประกอบ / คอมเพรสเซอร์ | ชนิดโรตารี่ที่ปิดสนิท |
| ส่วนประกอบ / คอนเดนเซอร์ | เครื่องแลกเปลี่ยนความร้อนแบบแผ่น |
| ส่วนประกอบ / เครื่องระเหย | โครงสร้าง : แผ่นแลกเปลี่ยนความร้อนแบบแผ่น วัสดุ : SUS316 (ประสานทองแดง) |
| ส่วนประกอบ / ปั๊มหมุนเวียน | โครงสร้าง : ปั๊มหอยโข่งแม่เหล็ก เอาท์พุต : 0.180/0.216 (กิโลวัตต์) |
| ตู้เย็น | R1234yf 290g |
| เสียงรบกวน (dB) *7 | 58 / 59 |
| วงจรความปลอดภัย / คอมเพรสเซอร์ | ตัวป้องกันความร้อน |
| วงจรความปลอดภัย/ปั๊ม | ตัวป้องกันความร้อน |
| อินพุต / เอาต์พุตสัญญาณเตือน | ไม่มีแรงดันไฟฟ้าเปิดหน้าสัมผัส (สูงสุด AC250V/1A, DC30V/2A) |
| อินพุต/เอาต์พุต/อุณหภูมิน้ำบน/ขีดจำกัดเอาต์พุต | ไม่มีแรงดันไฟฟ้าเปิดหน้าสัมผัส (สูงสุด AC250V/1A, DC30V/2A) |
| อินพุต/เอาต์พุต / เอาต์พุตหยุดการทำงาน | ไม่มีแรงดันไฟฟ้าเปิดหน้าสัมผัส (สูงสุด AC250V/1A, DC30V/2A) |
| อินพุต/เอาต์พุต/เอาต์พุตปั๊ม | ไม่มีแรงดันไฟฟ้าเปิดหน้าสัมผัส (สูงสุด AC250V/1A, DC30V/2A) |
| อินพุต/เอาต์พุต / อินพุตหยุดฉุกเฉิน | อินพุตไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต / หยุดการทำงาน อินพุต | อินพุตไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต / ข้อผิดพลาดรีเซ็ตอินพุต | อินพุตไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต / เซ็นเซอร์อุณหภูมิภายนอก *8 | Pt100 |
| อินพุต/เอาต์พุต / อีเธอร์เน็ต | 10BASE-T/100BASE-TX ซ็อกเก็ต (TCP/IP)、MC protocol(UDP/IP)、Modbus TCP |
| วิธีการแสดงผล / การใช้งาน | จอแสดงผลแบบขาวดำ, การป้อนข้อมูลด้วยปุ่ม |
| บันทึกข้อมูล | รายการที่บันทึกไว้: วันที่และเวลา, หมายเลขข้อผิดพลาด, อุณหภูมิที่ตั้งไว้ของน้ำหมุนเวียน, อุณหภูมิทางออกของน้ำหมุนเวียน, อุณหภูมิภายนอก, รัน/หยุดการทำงานของเครื่อง เครื่องทำความเย็น, ปั๊ม/พัดลม/คอมเพรสเซอร์ทำงาน/หยุด, สถานะการทำงานของปั๊มแยกจากกัน, สถานะเทอร์มินัลอินพุตคำสั่งหยุดฉุกเฉิน, คำสั่งรัน-หยุด สถานะขั้วอินพุต, คำสั่งรีเซ็ตข้อผิดพลาดสถานะขั้วอินพุต, สถานะเอาต์พุตเตือนเท็จ, แรงดันแรงดันสูงของคอมเพรสเซอร์, แรงดันแรงดันต่ำของคอมเพรสเซอร์, อุณหภูมิการดีดของคอมเพรสเซอร์, อุณหภูมิไอดีของคอมเพรสเซอร์, สถานะเซ็นเซอร์ว่างเปล่าของน้ำ, สถานะการควบคุมพัดลม, ปริมาณการทำงานของสารหล่อเย็น, สูง - สถานะการควบคุมการป้องกันแรงดัน, สถานะการควบคุมการป้องกันแรงดันต่ำ, สถานะการควบคุมการป้องกันความร้อนสูงเกินไป, สถานะการควบคุมการป้องกันการแช่แข็ง ระยะเวลาการบันทึก: ประมาณ. 1 ปี 6 เดือน ช่วงเวลาการบันทึก *9: ช่วงเวลา 2 นาที วิธีการส่งออก: หน่วยความจำ USB, การสื่อสารด้วยซ็อกเก็ต |
| ฟังก์ชั่น | การแสดงกราฟ, การแสดงสถานะการทำงาน เครื่องทำความเย็น, การแสดงประวัติข้อผิดพลาด, การแสดงเวลาการทำงาน, ปฏิทิน, บันทึกการเขียน, การตั้งค่าข้อผิดพลาดของอุณหภูมิน้ำ, การตั้งค่าตัวจับเวลาการทำงาน, การตั้งค่ารหัสผ่าน, ล็อคปุ่ม, การดำเนินการป้องกันการแช่แข็ง, ข้อมูลบันทึกการเขียนหน่วยความจำ USB, อินพุตเซ็นเซอร์อุณหภูมิภายนอก การควบคุมน้ำตก |
*1. ค่าที่อุณหภูมิพื้นที่ใช้งานปฏิบัติการ 25℃ อุณหภูมิของน้ำหมุนเวียน 20℃ และอัตราการไหลที่กำหนดของน้ำหมุนเวียน
*2. เมื่อใช้น้ำสะอาด ให้ใช้น้ำที่เป็นไปตามมาตรฐานคุณภาพน้ำของสมาคมอุตสาหกรรมเครื่องปรับอากาศและทำความเย็นแห่งประเทศญี่ปุ่น (JRA-GL 02:1994) ให้ใช้น้ำที่มีค่าการนำไฟฟ้า 1μS/cm ขึ้นไป (ค่าข้างต้นแสดงถึงความบริสุทธิ์ต่ำ ตัวอย่าง: 100μS/cm) การใช้น้ำหมุนเวียนนอกเหนือจากค่าที่กำหนดอาจส่งผลให้ประสิทธิภาพ เครื่องทำความเย็น ลดลงและใช้งานไม่ได้เร็วขึ้น เมื่อใช้ที่อุณหภูมิต่ำกว่า 10°C ให้ใช้สารป้องกันการแข็งตัว (สารละลายเอทิลีนไกลคอลในน้ำที่มีความเข้มข้นที่เหมาะสม)
*3. อิงตามค่าที่แสดงบนมาตรวัดอุณหภูมิ เครื่องทำความเย็น ภายใต้โหลดคงที่ อุณหภูมิของน้ำหล่อเย็นที่ 25℃ อุณหภูมิของน้ำหมุนเวียนที่ 20℃ และอัตราการไหลของน้ำหมุนเวียนที่ปริมาตรที่กำหนด
*4. ค่าคำนวณจากอัตราการไหลของน้ำหมุนเวียน 4ℓ/นาที เพื่อป้องกันไม่ให้ปั๊มเสียหาย ควรหลีกเลี่ยงการเปิด เครื่องทำความเย็น โดยที่อัตราการไหลของน้ำหมุนเวียนต่ำกว่า 4ℓ/นาที
*5. ไม่รวมส่วนที่ยื่นออกมา
*6. รักษาระดับแรงดันไฟฟ้าของแหล่งจ่ายไฟให้อยู่ในช่วง ±10% ของแรงดันไฟฟ้าที่กำหนด
*7. ค่าที่วัดจากหน้ากว้าง 1 เมตร ความสูง 1 เมตร และเสถียรภาพเมื่อไม่มีน้ำหนัก
*8. ไม่รวมเซ็นเซอร์วัดอุณหภูมิภายนอก ผู้ใช้ต้องเตรียมเซ็นเซอร์วัดอุณหภูมิภายนอกเอง
*9. ข้อผิดพลาดจะถูกบันทึกเป็นช่วงเวลา 5 วินาทีจากประมาณ 1 นาทีก่อนหน้า

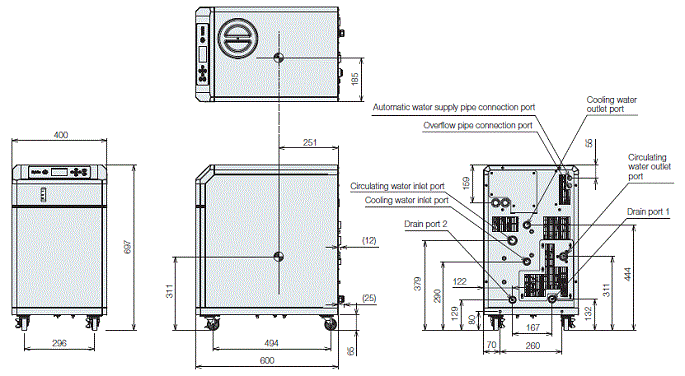

มิติภายนอก
■ขนาดพอร์ตท่อ
ช่องทางเข้าน้ำหมุนเวียน : Rc 3/4, [แรงบิดขันแน่น (แนะนำ)] 50 N·m
ช่องจ่ายน้ำหมุนเวียน : Rc 3/4, [แรงบิดขันแน่น (แนะนำ)] 50 N·m
ช่องทางเข้าน้ำหล่อเย็น : Rc 1/2, [แรงบิดขันแน่น (แนะนำ)] 30 N·m
ช่องจ่ายน้ำหล่อเย็น : Rc 1/2, [แรงบิดขันแน่น (แนะนำ)] 30 N·m

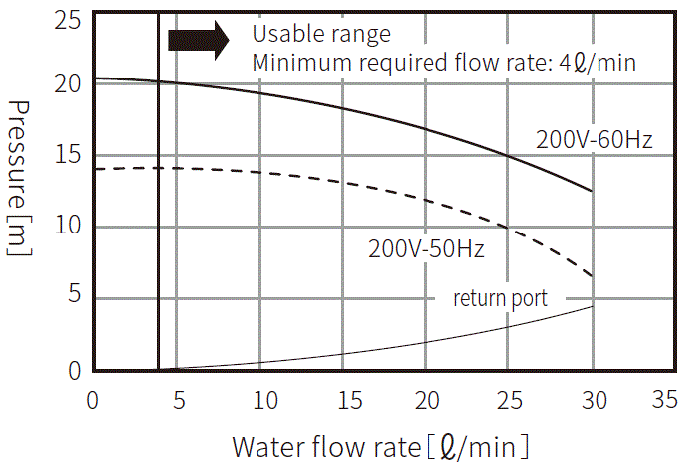

ความจุปั๊ม
* ยก: 1 [m] = 0.0098 [MPa]

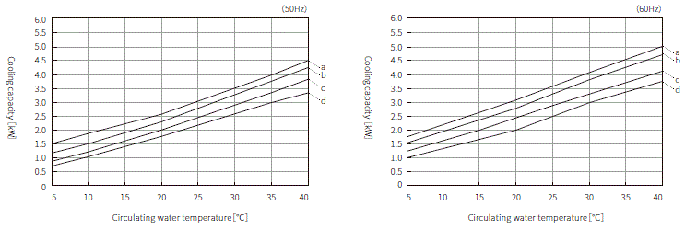

ความจุความเย็น
