เครื่องทำความเย็น PCU-6320R
เครื่องทำความเย็น
ชิลเลอร์ที่แม่นยำ
PCU-6320R
PCU ซีรีส์
การระบายความร้อนด้วยอากาศด้วยกำลังการทำความเย็น 6000 W ในระดับเดียวกัน ความสามารถนี้สามารถแสดงให้เห็นได้แม้ภายใต้ภาระที่สูง
- ช่วงกว้าง
- ความแม่นยำสูง
| ความจุความเย็น (W) | 5800/6200 |
|---|---|
| ช่วงอุณหภูมิการตั้งค่าน้ำ (℃) | -10 ถึง 80 |
| ความคงตัวของอุณหภูมิ (℃) | ±0.10 (โหมดความแม่นยำสูง) |
| ปั๊มหมุนเวียน/อัตราการไหล (ℓ/นาที) | 35/40 |
ดาวน์โหลด
รายละเอียดสินค้าสำหรับ PCU-6320R
ข้อมูลจำเพาะ
(50 / 60Hz)
| รูปแบบการทำความเย็น | แบบระบายความร้อนด้วยอากาศ |
|---|---|
| ความจุความเย็น (W) *1 | 5800 / 6200 |
| ความจุความร้อน / ความร้อนอย่างรวดเร็ว (W) | 0.0 |
| ความจุความร้อน / ความร้อนควบคุม (W) | 6000 |
| น้ำหมุนเวียน *2 | น้ำบริสุทธิ์ สารละลายเอทิลีนไกลคอล (ความเข้มข้น: สูงสุด 30%) |
| ช่วงอุณหภูมิการตั้งค่าน้ำ (℃) *3 | -10 ถึง 80 |
| ความเสถียรของอุณหภูมิ (℃) *4 | ±0.10 (โหมดความแม่นยำสูง) |
| ใช้อุณหภูมิพื้นที่ (℃) | 5～40 |
| ปั๊มหมุนเวียน/กำลังไฟฟ้าที่กำหนด (W) *5 | 600 |
| ปั๊มหมุนเวียน/อัตราการไหล (ℓ/นาที) *5 *6 | 35/40 |
| ปั๊มหมุนเวียน/เฮด (ม.) *5 | 18/28 |
| ความจุถังสูงสุด (ℓ) | 38 |
| ขนาด (มม.) *7 | H1250×W440×D800 |
| น้ำหนัก (กิโลกรัม) | 135 |
| แรงดันไฟฟ้า (V) | 3 เฟส AC200 |
| การใช้พลังงาน/นาที (W) | 2950/3450 |
| การใช้พลังงาน/MAX (W) | 8950/9450 |
| การบริโภคในปัจจุบัน/MIN (A) | 10.5/11.2 |
| การบริโภคในปัจจุบัน /MAX (A) | 30.5/31.2 |
| ความจุแหล่งจ่ายแรงดัน (kVA) | 15 |
| การรับรอง | CE |
| ตู้เย็น | R407C 1200g |
| เสียงรบกวน (dB) | 65/68 |
| วงจรความปลอดภัย / คอมเพรสเซอร์ | ตัวป้องกันอุณหภูมิ (135 ℃ OFF), รีเลย์กระแสเกิน |
| วงจรความปลอดภัย / วงจรทำความเย็น | สวิตช์ความดัน |
| วงจรความปลอดภัย / วงจรน้ำหมุนเวียน | เซ็นเซอร์แรงดันน้ำ สวิตช์ลูกลอยสำหรับการขาดแคลนน้ำ/การจ่ายน้ำ/การตรวจจับน้ำเต็ม |
| วงจรความปลอดภัย/ปั๊ม | รีเลย์กระแสเกิน |
| วงจรนิรภัย / มอเตอร์พัดลม | รีเลย์กระแสเกิน |
| วงจรความปลอดภัย / เครื่องทำความร้อน | ตัวควบคุมอุณหภูมิป้องกันความร้อนสูงเกินไป (ปิด 90 ℃) ฟิวส์กระแสไฟฟ้า สัญญาณเตือน |
| อินพุต/เอาต์พุต/เอาต์พุตแจ้งเตือน | หน้าสัมผัสไม่มีแรงดันไฟฟ้า (250 VAC/2 A/โหลดตัวต้านทาน) |
| อินพุต/เอาต์พุต / เอาต์พุตขีดจำกัดบน/ล่างของอุณหภูมิน้ำ | หน้าสัมผัสไม่มีแรงดันไฟฟ้า (250 VAC/2 A/โหลดตัวต้านทาน) |
| อินพุต/เอาต์พุต / วาล์วจ่ายน้ำ / เอาต์พุตการทำงาน | หน้าสัมผัสไม่มีแรงดันไฟฟ้า (250 VAC/2 A/โหลดตัวต้านทาน) |
| อินพุต/เอาต์พุต / อินพุตควบคุมภายนอก | อินพุตไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต / อินพุตหยุดฉุกเฉิน | อินพุตไม่มีแรงดันไฟฟ้า |
| อินพุต/เอาต์พุต / RS-232C | ฮาล์ฟดูเพล็กซ์ 3 สาย 1 ต่อ 1 |
| อินพุต/เอาต์พุต/อินพุตเซ็นเซอร์อุณหภูมิภายนอก | Pt100 |
| มาตรการด้านความปลอดภัย | ตัวตั้งเวลาปรับสภาพคอมเพรสเซอร์, ปั๊มช่วยปิด, ตัวปรับตั้ง, โครงสร้างกระทะนิรภัยคู่ |
| ฟังก์ชั่น | การแสดงแรงดันน้ำหมุนเวียน, การแสดงกำลังฮีตเตอร์, การแสดงเวลาการทำงานของปั๊ม, การทำงานป้องกันการแช่แข็ง, ตัวกรองดิจิตอล, การตั้งค่ารหัสผ่าน, การปรับอัตโนมัติ, ตัวตั้งเวลาเปิด/ปิด, ล็อคกุญแจ, หน่วยความจำประวัติข้อผิดพลาด |
*1 ประเภทระบายความร้อนด้วยอากาศ: วัดโดยใช้อุณหภูมิของน้ำหมุนเวียน 20°C และอุณหภูมิแวดล้อม 30°C ประเภทระบายความร้อนด้วยน้ำ: วัดโดยใช้อุณหภูมิของน้ำหมุนเวียน 20°C และอุณหภูมิของน้ำหล่อเย็น 30°C
*2 เมื่อใช้น้ำสะอาด ให้ใช้น้ำที่เป็นไปตามมาตรฐานคุณภาพน้ำของสมาคมอุตสาหกรรมเครื่องปรับอากาศและทำความเย็นแห่งประเทศญี่ปุ่น (JRA-GL 02:1994) ให้ใช้น้ำที่มีค่าการนำไฟฟ้า 1μS/cm ขึ้นไป (ค่าข้างต้นแสดงถึงความบริสุทธิ์ต่ำ ตัวอย่าง: 100μS/cm) การใช้น้ำหมุนเวียนนอกเหนือจากข้อกำหนดอาจส่งผลให้เกิด
ประสิทธิภาพการทำงาน เครื่องทำความเย็น ลดลงและเกิดความล้มเหลวเร็วขึ้น เมื่อใช้งานที่อุณหภูมิต่ำกว่า 10°C ให้ใช้สารป้องกันการแข็งตัว (สารละลายเอทิลีนไกลคอลในน้ำที่มีความเข้มข้นที่เหมาะสม)
*3 อาจไม่สามารถตั้งค่าอุณหภูมิได้สำหรับทุกช่วง ขึ้นอยู่กับโหลด สภาพแวดล้อมการตั้งค่า และเงื่อนไขการตั้งค่า
*4 ภายใต้โหลดคงที่ อ่านจากตัวบ่งชี้อุณหภูมิของอุปกรณ์
*5 ค่าที่ได้จากการลบค่าสูญเสียแรงดันภายในอุปกรณ์
*6 อัตราการไหลของน้ำหมุนเวียนคืออัตราที่จำเป็นเพื่อรักษาประสิทธิภาพการทำความเย็นและความแม่นยำของอุณหภูมิที่เหมาะสม
*7 ไม่รวมส่วนที่ยื่นออกมา
มิติภายนอก
■ขนาดพอร์ตท่อ
ช่องจ่ายน้ำหมุนเวียน : Rc 3/4 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 40 ถึง 45 N·m
ช่องทางเข้าน้ำหมุนเวียน : Rc 3/4 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 40 ถึง 45 N·m
ช่องทางเข้าน้ำหล่อเย็น : Rc 3/4 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 40 ถึง 45 N·m
ช่องจ่ายน้ำหล่อเย็น : Rc 3/4 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 40 ถึง 45 N·m
ช่องระบายน้ำของกระทะนิรภัยหลัก : Rc 1/2 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 28 ถึง 30 N·m
ช่องระบายน้ำของกระทะนิรภัยรอง : Rc 1/4 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 15 ถึง 18 N·m
ท่อระบายเครื่องทำความร้อน : Rc 1/2 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 28 ถึง 30 N·m
ช่องระบายน้ำถัง : Rc 1/2 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 28 ถึง 30 N·m
ช่องระบายน้ำล้น : Rc 1/2 ตัวเมีย [แรงบิดขันแน่น (แนะนำ)] 28 ถึง 30 N·m
ช่องจ่ายน้ำหมุนเวียน : Rc 1 ตัวเมีย

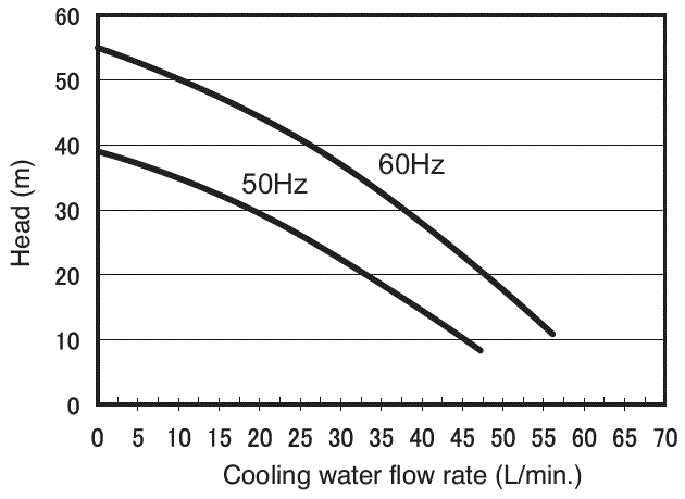

ความจุปั๊ม
* ยก: 1 [m] = 0.0098 [MPa]

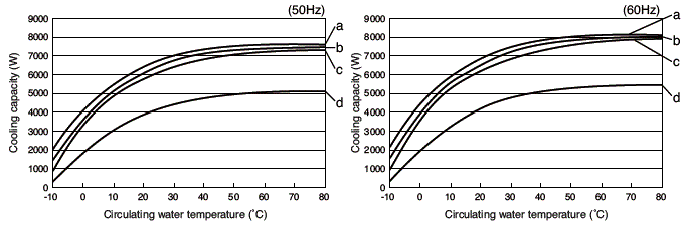

ความจุความเย็น
a: อุณหภูมิแวดล้อม 10 °C, b: อุณหภูมิแวดล้อม 20 °C, c: อุณหภูมิแวดล้อม 30 °C, d: อุณหภูมิแวดล้อม 40 °C
○เพื่อให้แน่ใจว่าอุปกรณ์นี้ทำงานอย่างถูกต้อง โปรดอ่านคู่มือการใช้งานก่อนใช้งาน
○สินค้าจัดส่งโดยรถบรรทุก (ไปยังสถานที่ที่กำหนดในญี่ปุ่น *ไม่รวมเกาะปลายทาง)
○ขึ้นอยู่กับรุ่นและปริมาณ อาจมีการจัดส่งแบบเช่าเหมาลำแยกต่างหาก (มีค่าใช้จ่ายเพิ่มเติม)
○เมื่อส่งไปต่างประเทศ ขอแนะนำให้จัดส่งแบบพิเศษสำหรับการจัดส่งไปต่างประเทศ
○ติดต่อเราแยกต่างหากหากคุณต้องการจัดเตรียมการเป็นพยาน
○ หลังจากตรวจสอบข้อกำหนดแล้ว ให้เสียบเบรกเกอร์ที่เหมาะสม (ตัวตัดวงจรสำหรับเดินสาย) ระหว่างผลิตภัณฑ์กับแหล่งจ่ายไฟ
○การใช้เกินช่วงการจ่ายไฟที่กำหนดอาจทำให้เกิดความผิดปกติได้
○ดำเนินการบำรุงรักษาตามระยะ
○การละเลยการบำรุงรักษาเป็นระยะอาจทำให้ประสิทธิภาพของหน่วยลดลงและทำให้เกิดปัญหาทางกล
○เมื่อทิ้งอุปกรณ์นี้ ให้ดำเนินการอย่างถูกต้องตามกฎหมายและระเบียบข้อบังคับ
