GDE-A1500
การไหลของอากาศ (m 3 / นาที)
10/15/20
ขนาดภายนอก (มม.)
H1690×W950×D650
10/15/20
ขนาดภายนอก (มม.)
H1690×W950×D650
รายละเอียด เครื่องเก็บฝุ่นประสิทธิภาพสูง
GDE-A2200
เครื่องเก็บฝุ่นประสิทธิภาพสูง
เครื่องเก็บฝุ่นประสิทธิภาพสูง ประสิทธิภาพสูง (พร้อมตัวเลือกกล่องควัน)
GDE-A2200
GDE ซีรีส์
เส้นโค้งลักษณะการทำงานของมอเตอร์พัดลม
- ข้อกำหนดตู้ดูดควัน
| วิธีการเก็บรวบรวม | วิธีการกรอง |
|---|---|
| วิธีการหักบัญชี | วิธีชีพจรสีเขียว |
| เอาต์พุตมอเตอร์โบลเวอร์ (kW) | 2.2 |
| การไหลของอากาศ (m 3 / นาที) | 10/20/30 |
| ขนาดภายนอก (มม.) | H1698×W1070×D770 |
| น้ำหนัก (กิโลกรัม) | 294 |
ดาวน์โหลด
รายละเอียดสินค้าสำหรับ GDE-A2200
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะ | รุ่นติดตั้งตู้ดูดควัน |
|---|---|
| มอเตอร์พัดลม (กิโลวัตต์) | 2.2 |
| การไหลของอากาศ (m 3 / นาที) | 10/20/30 |
| แรงดันคงที่ของพัดลม (kPa) | 3.11/3.06/2.86 |
| แรงดันสถิตภายนอก (kPa) | 2.92/2.50/1.82 |
| ช่วงการปรับความถี่ (Hz) | 20～60 |
| อุณหภูมิในการทำงาน(℃) | 40 หรือน้อยกว่า (ไม่มีการควบแน่น) |
| อุณหภูมิก๊าซดูด (℃) | 40 หรือน้อยกว่า (ไม่มีการควบแน่น) |
| วิธีการหักบัญชี | วิธีชีพจรสีเขียว |
| ใช้แรงดันอากาศอัด (MPa) | 0.5 |
| ปริมาณการใช้อากาศมาตรฐาน (ลิตร/นาที [NTP]) | 25 |
| ขนาดภายนอก (มม.) | H1698×W1070×D770 |
| น้ำหนัก (กิโลกรัม) | 294 |
| ขนาดช่องเปิดดูด(φmm) | 198 |
| สีเคลือบ | ยูนิตหลักของสีเคลือบ: JPMA N-75 แผง: JPMA N-35 |
| แรงดันไฟฟ้า (V) | AC200V สามเฟส (50Hz/60Hz) หรือ 220V (60Hz) |
| เกจวัดสายไฟ | □2 |
| กระแสไฟเบรกเกอร์ที่แนะนำ(A) | 30 |
| ส่วนประกอบ / พัดลม | พัดลมเทอร์โบ |
| ส่วนประกอบ/มอเตอร์ | มอเตอร์หน้าแปลนแนวตั้ง IE3 |
| ส่วนประกอบ / พื้นที่กรองหลัก (m 2) | 36 |
| ส่วนประกอบ / ฟิลเตอร์ Ultra-fine ・ จำนวน (หน่วย) | 6 |
| ส่วนประกอบ / วาล์วนำร่องในตัว (ยูนิต) | 2 |
| ส่วนประกอบ / กล่องเก็บฝุ่น ・ ความจุ (L×Unit) | 17×2(โลหะ) |
| ส่วนประกอบ / ลูกล้อ (φmm×Unit) | 75×4 |
| ประเภทการแสดงผล | แผงสัมผัส |
| เอาต์พุตควบคุม / เอาต์พุตแจ้งเตือน | Arbeit contact ไม่มีแรงดันไฟฟ้า (แรงดัน：DC30V/AC220V หรือน้อยกว่า โหลดสูงสุด：2A หรือน้อยกว่า (โหลดตัวต้านทาน) /80VA(โหลดอุปนัย)) |
| เอาต์พุตควบคุม / เอาต์พุตข้อควรระวัง | Arbeit contact ไม่มีแรงดันไฟฟ้า (แรงดัน：DC30V/AC220V หรือน้อยกว่า โหลดสูงสุด：2A หรือน้อยกว่า (โหลดตัวต้านทาน) /80VA(โหลดอุปนัย)) |
| เอาต์พุตควบคุม / เอาต์พุตการทำงาน | Arbeit contact ไม่มีแรงดันไฟฟ้า (แรงดัน：DC30V/AC220V หรือน้อยกว่า โหลดสูงสุด：2A หรือน้อยกว่า (โหลดตัวต้านทาน) /80VA(โหลดอุปนัย)) |
| อินพุตควบคุม/การทำงาน, หยุดอินพุต | อินพุตไม่มีแรงดันไฟฟ้า |
| อินพุตควบคุม / ปิดใช้งานชีพจร | อินพุตไม่มีแรงดันไฟฟ้า |
| อินพุตควบคุม / การวิ่งแบบพัลส์ | อินพุตไม่มีแรงดันไฟฟ้า |
| เสียงรบกวน (dB[A]) | 67±2 |
※การไหลของอากาศ・ความดันคงที่：ความดันทั้งหมดจะปรากฏขึ้นเมื่ออุปกรณ์ทำงานที่ 60Hz

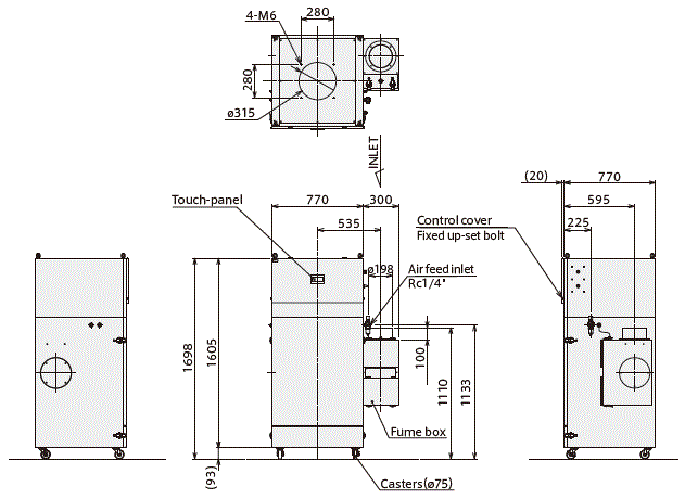

มิติภายนอก

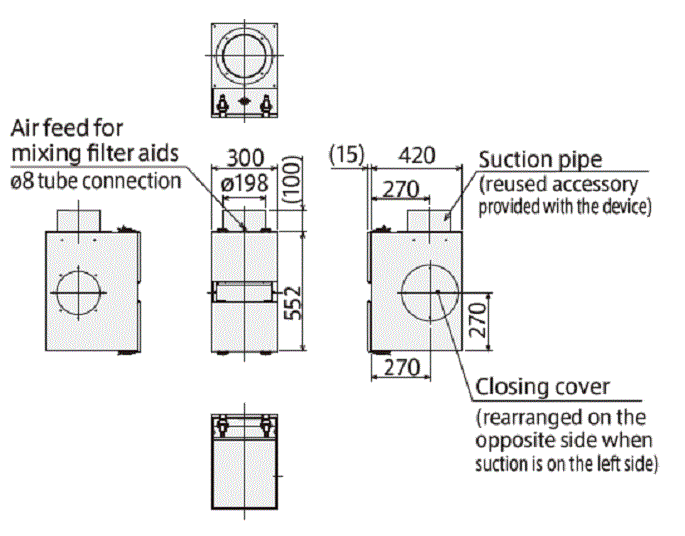

กล่องดูดควัน

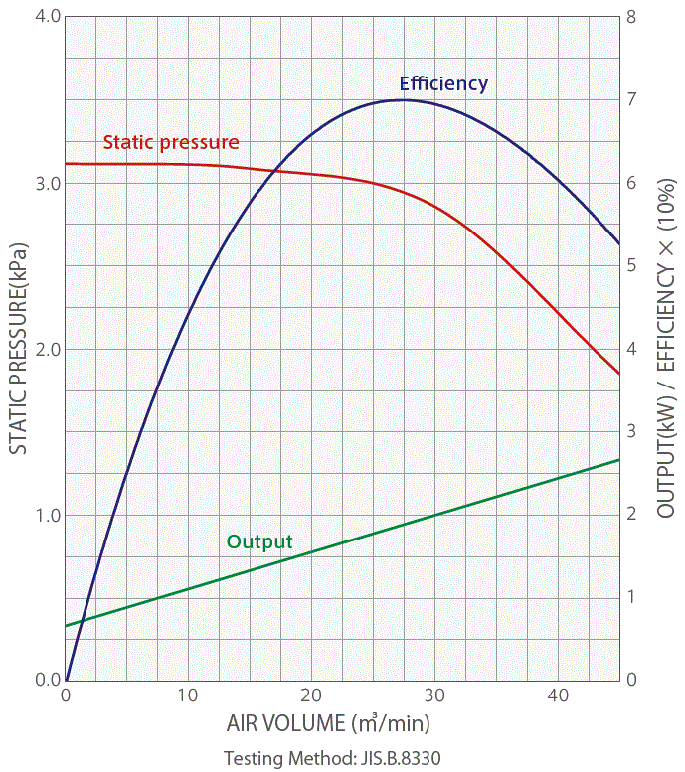

เส้นโค้งลักษณะการทำงานของมอเตอร์พัดลม
