ข้อมูลทางเทคนิค หน่วยทำความเย็นของแผงควบคุม

1-4 หลักการของอุณหภูมิและความชื้น

ส่วนนี้จะอธิบายถึงการเปลี่ยนแปลงของอุณหภูมิและความชื้น/ความแห้ง



(1) การควบคุมความชื้นในบรรยากาศเป็นสิ่งสำคัญในการเร่งหรือทำให้แห้ง

วัตถุที่มีความชื้นจะเปลี่ยนลักษณะเฉพาะขึ้นอยู่กับปริมาณความชื้น
การเปลี่ยนแปลงคุณลักษณะที่เกิดจากการเปลี่ยนแปลงของความชื้นมีผลกระทบอย่างมากต่อคุณภาพของผลิตภัณฑ์ในด้านการผลิต
การทำให้แห้งเป็นปรากฏการณ์ของการอยู่ในสภาพแห้งโดยการระเหยความชื้นออกจากวัตถุที่เปียก ยิ่งไอน้ำในอากาศอิ่มตัวมากขึ้น (ปริมาณไอน้ำที่สามารถมีอยู่ในบรรยากาศ) และปริมาณน้ำที่น้อยลง น้ำจะระเหยได้ง่ายและวัตถุแห้ง
ในบทนี้จะสรุปความสัมพันธ์ระหว่างอุณหภูมิและปริมาณไอน้ำอิ่มตัว และจำลองและเปรียบเทียบความชื้นที่มีอยู่ในบรรยากาศภายใต้เครื่องปรับอากาศทั่วไปและเครื่องปรับอากาศที่มีความแม่นยำ
* ความเร็วความแห้งจะแตกต่างกันขึ้นอยู่กับอัตราส่วนของความชื้น ในบทนี้จะไม่กล่าวถึงความชื้น

(2) แม้ว่าอากาศจะมีความชื้นเท่ากัน แต่ความชื้น (สัมพัทธ์) จะสูงขึ้นเมื่ออุณหภูมิลดลง

ความชื้นคือปริมาณและอัตราไอน้ำในบรรยากาศ
มีความชื้นสัมพัทธ์และความชื้นสัมพัทธ์อยู่ในความชื้น ความชื้นสัมพัทธ์มักใช้ในการพยากรณ์อากาศ

ความชื้นสัมพัทธ์

ความชื้นสัมพัทธ์ (RH) คืออัตราส่วนที่ปริมาณไอน้ำ (mw) ในบรรยากาศ ณ อุณหภูมิหนึ่งหารด้วยไอน้ำอิ่มตัว (mmax) ของความชื้น

RH(%)=mw/mmax×100

เมื่อความชื้นสัมพัทธ์เท่ากับ 100% ปริมาณไอน้ำในบรรยากาศจะอิ่มตัว และเกิดการควบแน่นของน้ำค้าง
อุณหภูมิในขณะนั้นเรียกว่า "อุณหภูมิจุดน้ำค้าง"

ความชื้นสัมบูรณ์

มีอัตราส่วนความชื้นเชิงปริมาตรและความชื้นในความชื้นสัมบูรณ์ และโดยทั่วไปจะใช้อัตราส่วนความชื้นในฟิลด์เครื่องปรับอากาศ
อากาศที่มีไอน้ำเรียกว่าอากาศชื้น และอากาศที่กำจัดไอน้ำออกจากอากาศชื้นเรียกว่าอากาศแห้ง
อัตราส่วนความชื้น (SH) (กก./กก.) คืออัตราส่วนของน้ำหนักไอน้ำ mw (กก.) ในอากาศชื้น ตรงกันข้ามกับน้ำหนักอากาศแห้ง mDA (กก.)

ความชื้นสัมบูรณ์ (กก./กก.) = ปริมาณไอน้ำ/มวลอากาศแห้ง

(3) อุณหภูมิและความชื้น

"ปริมาณไอน้ำอิ่มตัว" ที่เปลี่ยนแปลงอย่างมากขึ้นอยู่กับอุณหภูมิ

ปริมาณไอน้ำอิ่มตัว

ปริมาณไอน้ำอิ่มตัว a(T) (g/㎥) คือปริมาณไอน้ำที่มีอยู่ใน 1㎥ ของอากาศในชั้นบรรยากาศ และแสดงเป็นมวล (g)
ปริมาณไอน้ำอิ่มตัวมีความสัมพันธ์อย่างมากกับอุณหภูมิ อุณหภูมิยิ่งสูง ปริมาณยิ่งมาก และอุณหภูมิยิ่งต่ำ ปริมาณยิ่งต่ำ

คำนวณโดยประมาณดังนี้:
ก(T)=(217×e(T))/(T+273.15)
จ(T),จ(T)=6.1078×10^(7.5T/(T+237.3))

* ไม่ต้องคำนวณแรงดันวิกฤตใกล้เคียง (=22.12MPa)
ความดันวิกฤตคือความดันที่จำเป็นในการทำให้ก๊าซระเหยที่อุณหภูมิวิกฤตใกล้เคียงกัน

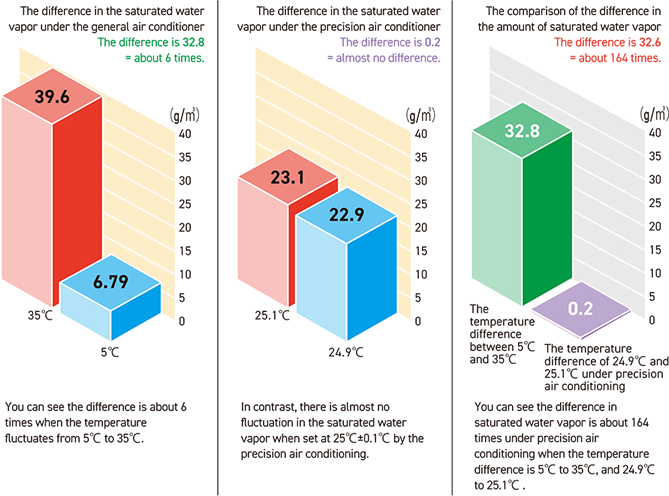

(4) การจำลองไอน้ำอิ่มตัว

เครื่องปรับอากาศที่มีความแม่นยำซึ่งไม่เพียงรักษาอุณหภูมิ แต่ยังรักษาความชื้นและไอน้ำที่อิ่มตัวให้คงที่ตลอดทั้งปี

อุณหภูมิผันผวนตั้งแต่ 5 ℃ ถึง 35 ℃ ตลอดทั้งปี และนี่คือผลลัพธ์ด้านล่างซึ่งใช้แทนอุณหภูมิในสูตรก่อนหน้าเมื่อควบคุมอุณหภูมิที่ 25 ℃ ± 0.1 ℃ ภายใต้เครื่องปรับอากาศที่มีความแม่นยำ

การรักษาอุณหภูมิให้คงที่ตลอดทั้งปีทำให้ไอน้ำอิ่มตัวคงที่ได้
* ความแตกต่างของอุณหภูมิ (5°C ถึง 35°C) ข้างต้นอาจมีสาเหตุตลอดทั้งปีจากการขาดความสามารถในการทำความเย็น ขึ้นอยู่กับตำแหน่งที่ตั้งเครื่องปรับอากาศภายใต้เครื่องปรับอากาศทั่วไป

ปริมาณความชื้นแบบแห้งจะเปลี่ยนไปตามปริมาณไอน้ำอิ่มตัวในสภาพแวดล้อมรอบๆ วัตถุ
การทำให้ไอน้ำอิ่มตัวเสถียรโดยการรักษาอุณหภูมิให้คงที่นั้นเกี่ยวข้องกับการรักษาปริมาณความชื้นที่แห้งให้คงที่

ลม

ในฐานะที่เป็นองค์ประกอบของ "การทำให้แห้ง" "ลม" ก็เป็นอีกปัจจัยหนึ่งเช่นกัน
ด้วยการใช้ลมแห้งกับพื้นผิวของวัตถุเท่าๆ กัน ทำให้แห้งเร็วขึ้นได้
ตราบใดที่มีไอน้ำหรืออากาศอิ่มตัวเกาะอยู่บนพื้นผิว ก็จะป้องกันการแห้งได้
การใช้หลักการนี้ทำให้สามารถควบคุมปริมาณความชื้นที่แห้งได้
