ข้อมูลทางเทคนิค หน่วยทำความเย็นของแผงควบคุม

ส่วนนี้อธิบายการควบคุมอุณหภูมิและความชื้นในเครื่องปรับอากาศที่แม่นยำและระดับความสะอาดของห้องปลอดเชื้อ

(1) เครื่องปรับอากาศอุตสาหกรรมและเงื่อนไขตามกระบวนการ

ตามชื่อของมัน เครื่องปรับอากาศอุตสาหกรรมคือเครื่องปรับอากาศที่ใช้สำหรับงานอุตสาหกรรม ในกระบวนการผลิตของโรงงาน วัตถุประสงค์ของการปรับอากาศอุตสาหกรรมคือการรักษาและปรับปรุงสภาพแวดล้อมการทำงานของคนงานและการควบคุมคุณภาพของผลิตภัณฑ์ ในด้านการวิจัยและการพัฒนา วัตถุประสงค์คือเพื่อรักษาเสถียรภาพในการประเมินผลิตภัณฑ์และความแม่นยำในการวิเคราะห์ ดังนั้นเงื่อนไขการปรับอากาศที่จำเป็นสำหรับเครื่องปรับอากาศอุตสาหกรรมจึงแตกต่างกันไปตามการใช้งาน เมื่อเร็ว ๆ นี้การควบคุมคุณภาพของผลิตภัณฑ์เป็นปัญหาสำคัญในอุตสาหกรรมการผลิต การควบคุมเครื่องปรับอากาศคุณภาพสูงได้ดึงดูดความสนใจในฐานะหนึ่งในมาตรการที่มีประสิทธิภาพมากที่สุดสำหรับจุดประสงค์นี้ และขอบเขตของเครื่องปรับอากาศในโรงงานอุตสาหกรรมก็กำลังขยายออกไปอีก เครื่องปรับอากาศอุตสาหกรรมกลายเป็นสิ่งที่ขาดไม่ได้ในกระบวนการผลิตของโรงงานในปัจจุบัน

(2) ระดับความสะอาดและห้องสะอาด

ตารางที่ 1 อุณหภูมิและความชื้นโดยกระบวนการปรับอากาศอุตสาหกรรม

*รายการด้านบนเป็นเพียงคำแนะนำทั่วไป สภาพอุณหภูมิและความชื้นแตกต่างกันไปขึ้นอยู่กับสภาพแวดล้อม

ระดับความสะอาด

หนึ่งมาตรการที่มีประสิทธิภาพในการปรับปรุงผลผลิตและคุณภาพของผลิตภัณฑ์คือการปรับปรุงความถูกต้องของการควบคุมสิ่งแวดล้อม ปัจจัยสำคัญประการหนึ่งในการควบคุมสิ่งแวดล้อมคือการจัดการระดับความสะอาด ระดับความสะอาดหมายถึงขอบเขตของมลพิษทางอากาศภายในพื้นที่ตามเกณฑ์บางประการ มาตรฐานนี้ตั้งขึ้นเพื่อวัดระดับความสะอาดของอากาศในห้องปลอดเชื้อ แต่เมื่อรวมกับความก้าวหน้าทางเทคโนโลยีการแยกสิ่งแวดล้อม การใช้งานได้ขยายไปสู่พื้นที่อื่นนอกเหนือจากห้องสะอาดที่ต้องควบคุมความสะอาด

ทำความสะอาดห้อง

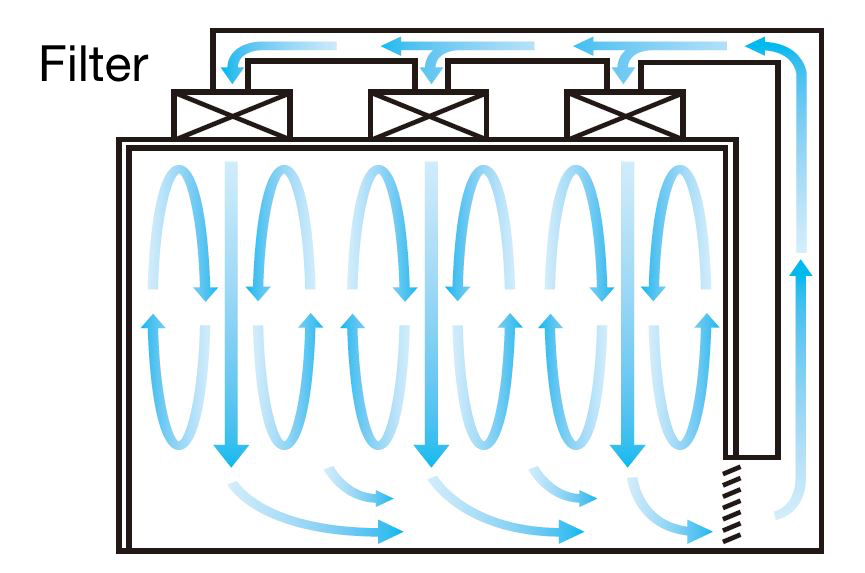

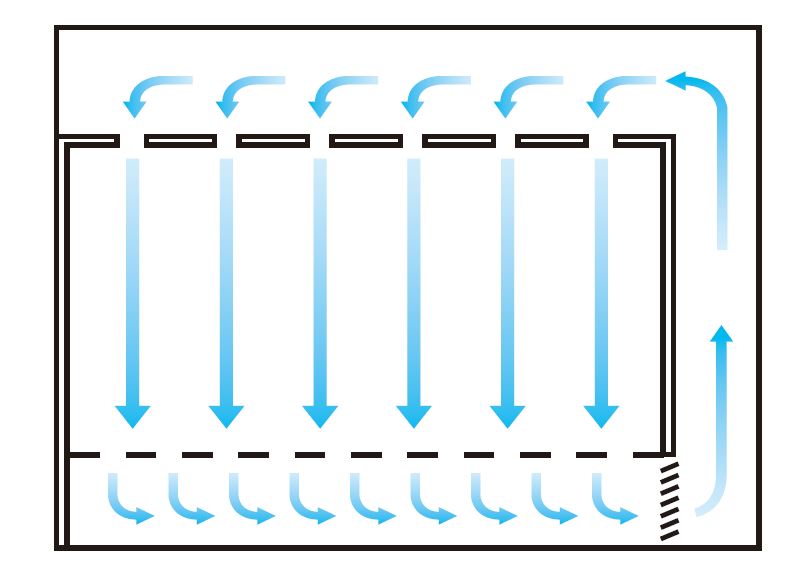

ห้องสะอาดเป็นห้องพิเศษเพื่อให้ได้และรักษาความสะอาดของพื้นที่ ห้องคลีนรูมสามารถแบ่งออกได้เป็น 2 ประเภท ขึ้นอยู่กับวัตถุประสงค์ในการใช้งาน ประเภทหนึ่งคือ Industrial Clean Room ICR ซึ่งมีวัตถุประสงค์เพื่อควบคุมอนุภาคลอยในอากาศที่ใช้ในงานอุตสาหกรรม อีกประเภทหนึ่งคือ Biological Clean Room (BCR) ที่ใช้ในอุตสาหกรรมเทคโนโลยีชีวภาพ การแพทย์ และอาหาร เพื่อควบคุมจุลินทรีย์ที่ลอยอยู่ในอากาศเป็นหลัก ห้องคลีนรูมยังจำแนกตามวิธีการไหลของอากาศ เช่น "วิธีการไหลลง", "วิธีการไหลแบบปั่นป่วน" เป็นต้น ห้องสะอาดมีระดับความสะอาดสูงโดยการปล่อยหรือเจือจางอนุภาคลอยในอากาศซึ่งเป็นปัจจัยด้านสิ่งแวดล้อมของความสะอาดโดยใช้อากาศบริสุทธิ์ นอกจากนี้ หากจำเป็น อาจจำเป็นต้องควบคุมปัจจัยแวดล้อม เช่น อุณหภูมิ ความชื้น ความดัน เป็นต้น

ตารางที่ 3 ประเภทห้องคลีนรูม

(3) มาตรฐานความสะอาดและระดับ

คลาส (ระดับความสะอาด) กำหนดปริมาณของอนุภาคในพื้นที่ตามมาตรฐาน
แม้ว่ามาตรฐานต่างๆ จะถูกรวมเป็นหนึ่งเดียวกับมาตรฐาน ISO สากล แต่มาตรฐานของรัฐบาลกลางสหรัฐฯ “FED-STD-209D” ซึ่งมักใช้กันในอดีต ยังคงใช้กันอย่างแพร่หลายในปัจจุบัน

ISO14644-1

จำนวนอนุภาคขนาด 0.1 μm ขึ้นไปต่อ m3 ของอากาศ ใช้ในการจำแนกระดับความสะอาดเป็น 9 ชั้นตั้งแต่ 1 ถึง 9 จำนวนหลักกำหนดชั้น เช่น ชั้น 1 ถ้าจำนวนอนุภาคต่อ m3 ของอากาศเป็น 10 และคลาส 2 หากเป็น 100 หรือน้อยกว่า เป็นต้น

FED-STD-209D

ขึ้นอยู่กับจำนวนของอนุภาคที่มีขนาด 0.5 ไมโครเมตรในอากาศหนึ่งลูกบาศก์ฟุต (1 ฟุต = ประมาณ 30 ซม.) ในพื้นที่เป้าหมาย “Class 100” หากจำนวนอนุภาคลอยในอากาศหนึ่งลูกบาศก์ฟุตน้อยกว่า 100 และ “Class 1,000” หากน้อยกว่า 1,000

ตารางที่ 5 การวัดขนาดอนุภาคและความเข้มข้นขีดจำกัดบนตามระดับความสะอาดของอากาศ

(4) รายการอื่น ๆ ที่เกี่ยวข้องกับระดับความสะอาด

กรองอากาศ

ตารางที่ 6 ประเภทของตัวกรอง

ตารางที่ 7 ตัวกรองอื่นๆ

ความถี่ในการระบายอากาศ

ตารางความถี่การระบายอากาศที่แนะนำ

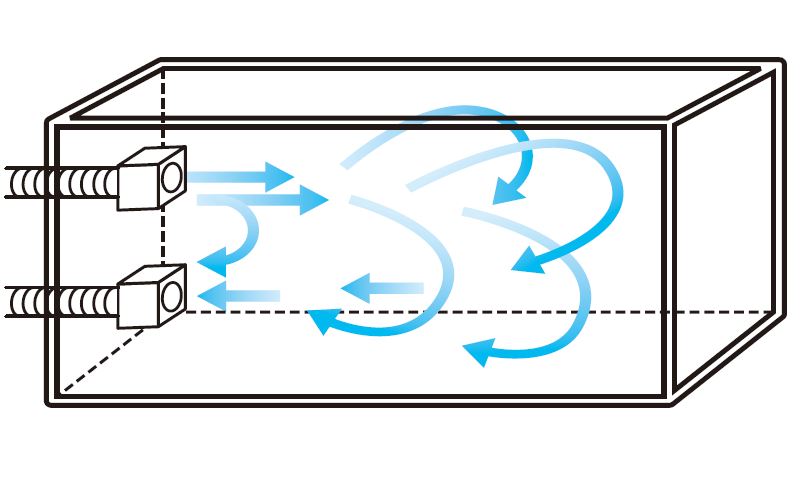

ระบบไหลเวียนของอากาศ

ตารางที่ 9 ระบบแจ้งเตือนทั่วไป
